NEMA17规格42型步进电机结构设计

这款NEMA17规格的步进电机是工控传动领域应用极广的动力执行元件，日常在桌面级3D打印机的进给轴传动、小型数控雕刻机的位移驱动、自动化流水线的小型工位滑台、实验室精密液体分装设备的定量推送、智能安防监控设备的云台角度调节、小型机械臂的关节动力输出场景中都能见到它的身影，它依靠脉冲信号精准控制角位移，无需额外的位置反馈元件就能实现开环状态下的精准定位，非常适合对成本控制有要求、定位精度需求在0.1毫米级的小型自动化设备使用。

从功能特性来看，这款电机采用两相混合式步进结构，静态保持力矩适配小型负载的驱动需求，运转时低速段扭矩输出平稳，不会出现普通直流电机低速抖动的问题，搭配对应的步进驱动器使用时，可通过细分设置进一步降低运转震动、提升控制分辨率，输出轴直径为4.5mm，可适配市面上绝大多数标准的同步轮、联轴器、小型齿轮等传动连接件，无需额外定制转接零件就能快速完成装配。

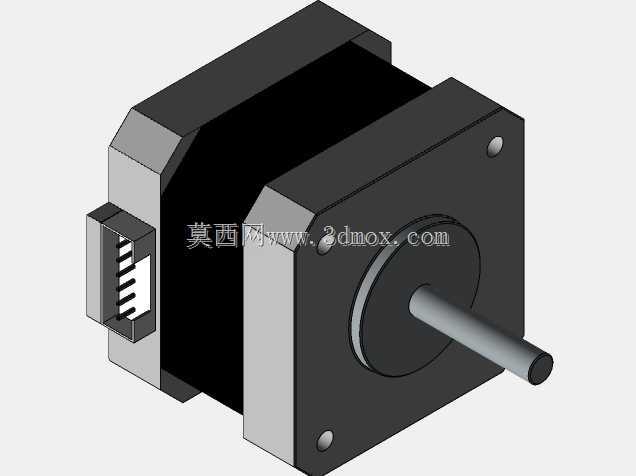

设计过程中充分考虑了通用安装的兼容性，安装法兰严格遵循NEMA17的标准尺寸规范，安装孔位间距、孔位深度、轴伸长度都符合行业通用标准，用户在替换同规格旧电机或者搭建新设备时，不需要重新设计安装支架，直接沿用标准安装位即可完成固定。电机本体采用方形叠片定子外壳搭配金属端盖结构，既保证了整体结构强度，也能在持续运转时更好地散出线圈产生的热量，侧面预留的标准接线接插件接口，方便用户快速完成接线，不需要自行焊接线头，降低了装配的操作难度。

在安装边界上，电机整体外形紧凑方正，不会占用过多的设备内部空间，输出轴的轴向跳动、径向跳动公差都控制在精密传动要求的范围内，搭配不同的传动结构时可以保证动力传输的同轴度，避免因为轴系偏差带来的传动损耗、震动噪音等问题，不管是个人DIY小型数控设备，还是厂家批量生产小型自动化终端，这款电机的结构设计都能很好地适配使用需求。
