RFID标签边缘对齐控制设备结构设计

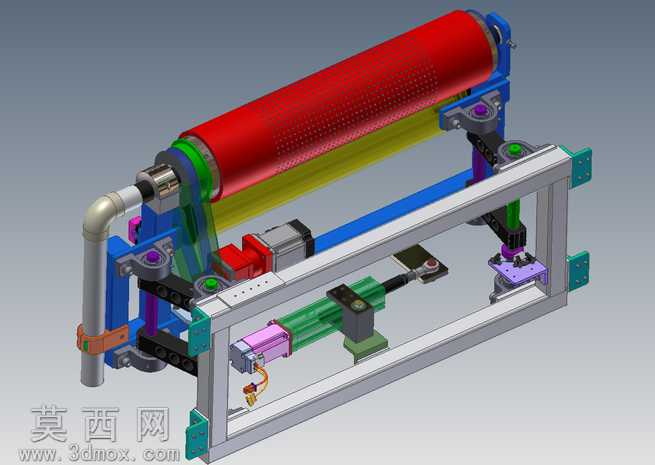

本作品为RFID标签生产工序中的边缘对齐控制设备三维建模成果，建模过程中严格遵循机械设计装配规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的整体布局与功能逻辑。模型构建阶段，首先完成核心承载铝型材框架的搭建，对型材的连接角件、安装孔位、固定螺栓等细节逐一建模，保证框架结构的装配合理性，为后续功能组件安装提供精准的定位基准。针对核心的辊轴输送组件，分别对红色主输送辊、黄色缓冲垫层、绿色导向环、两端轴承座、侧边管路接头进行独立建模，还原辊轴的转动配合结构，其中主辊表面的细密吸附孔特征做了精细化刻画，匹配标签输送过程中的负压吸附固定需求，避免标签输送过程中出现偏移褶皱。设备的驱动与执行组件部分，完整还原了伺服驱动模组、直线导轨滑块、紫色升降定位块、绿色检测传感器、红色气动元件的结构与安装位置，清晰呈现各组件的运动路径：横向导轨带动检测与定位组件沿标签宽度方向移动，升降机构带动定位压块完成标签边缘的对齐校准，气动元件负责提供压合固定的动力输出，各部件的安装支架、连接管线、紧固件都做了对应建模，还原真实设备的装配关系。材质与渲染阶段，对不同部件赋予对应材质属性：铝型材框架赋予哑光银白金属材质，主输送辊赋予亮面红色烤漆材质，缓冲垫层赋予半透明黄色软胶材质，气动元件赋予哑光红工业塑料材质，导轨、轴承等传动部件赋予磨砂金属材质，传感器元件赋予黑色工程塑料材质，通过光影渲染突出各部件的材质差异与结构层次，清晰区分固定件、运动件、功能检测件的视觉特征。设计思路围绕RFID标签生产过程中的边缘对齐精度需求展开，通过辊轴输送实现标签的平稳送料，搭配可横向移动的检测定位组件实时检测标签边缘位置，配合升降压块完成位置校准，整体结构紧凑，各功能模块布局合理，既保证标签输送的流畅性，又能实现高精度的边缘位置控制，可直接用于设备方案评审、结构优化以及生产装配指导，完整还原了设备从框架搭建到功能组件装配的全流程结构细节，各运动部件的配合间隙、安装位置都经过合理性校验，符合非标自动化设备的设计规范。
