25齿机械腕表陀飞轮擒纵机构设计

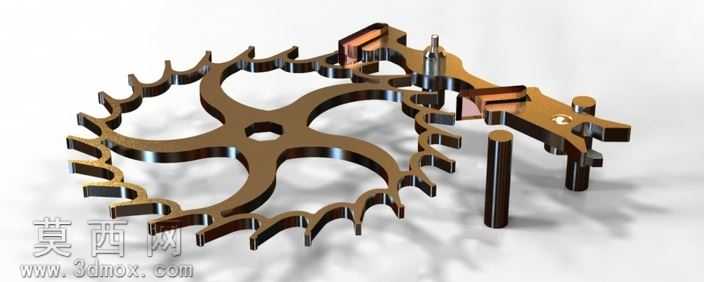

本作品为机械腕表核心的25齿擒纵机构三维建模成果，整体围绕陀飞轮模块的线擒纵系统展开设计，建模过程严格遵循精密机械传动的尺寸公差要求，先完成基准轴系的定位搭建，再逐一绘制25齿擒纵轮的齿形轮廓，每一个齿的渐开线曲面都经过参数化校准，保证齿间啮合的间隙控制在微米级精度，避免传动过程中出现卡滞或回差问题。建模时对擒纵叉的锁面、冲面做了单独的曲面拆分，分别赋予不同的材质属性，擒纵轮主体采用玫瑰金金属材质，渲染时添加了细微的金属拉丝纹理与边缘倒角高光，还原高端机械腕表零件的金属质感，支撑轴柱采用亮面抛光钢材材质，通过环境光遮蔽效果突出零件的立体层次，擒纵叉上的宝石限位件则采用半透明红宝石材质，调整折射参数模拟刚玉材质的通透光泽。结构设计上适配5赫兹与10赫兹两种摆频工况，对应12rpm的额定传动转速，整体传动链与20牙摆轮结构保持同轴布置，在保证传动精度的前提下尽可能压缩机构的轴向尺寸，让整体结构更加紧凑，适配腕表内部狭小的装配空间。建模过程中对所有活动零件做了装配约束校验，模拟擒纵轮间歇转动、擒纵叉往复摆动的运动过程，验证每个齿的锁接、释放、传冲动作衔接流畅，不存在运动干涉问题，零件的连接部位都预留了标准的装配公差，方便后续拆分加工与实物装配。渲染阶段采用柔和的影棚布光，从侧上方打主光突出零件的轮廓立体感，底部添加弱反光地面模拟金属零件的投影效果，整体画面清晰展现擒纵机构的齿形细节、零件配合关系与材质质感，完整呈现精密钟表核心机构的设计细节与传动逻辑。
