3D打印机耗材线轴支撑放置架

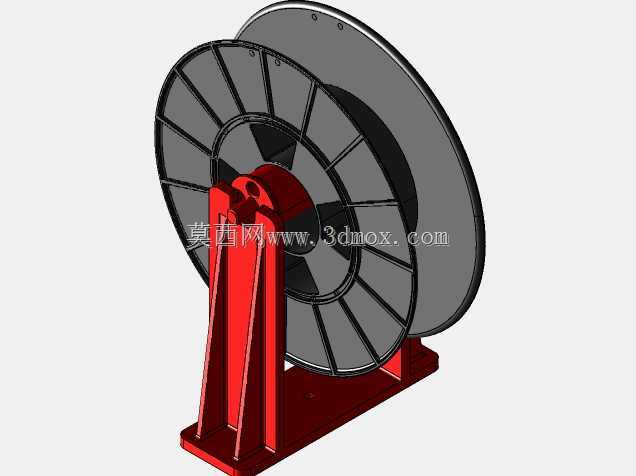

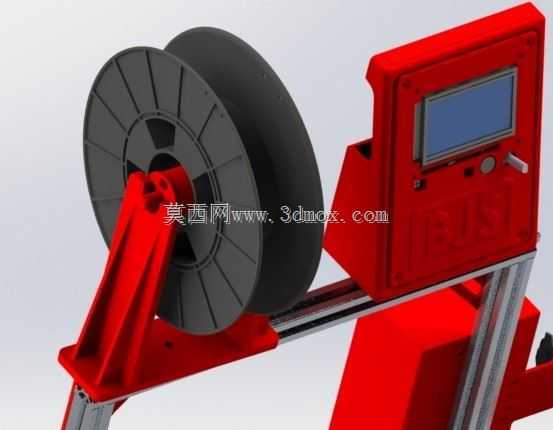

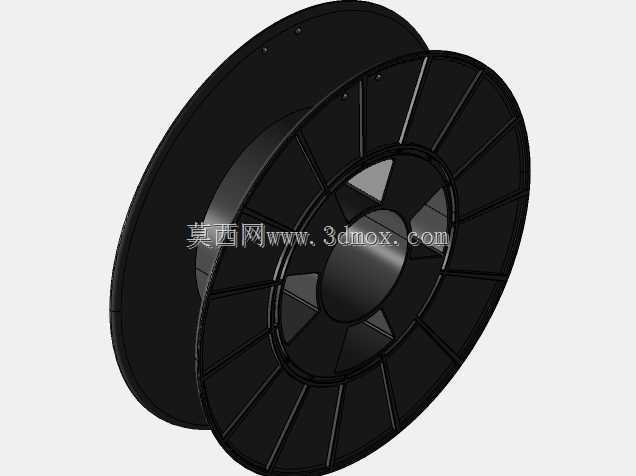

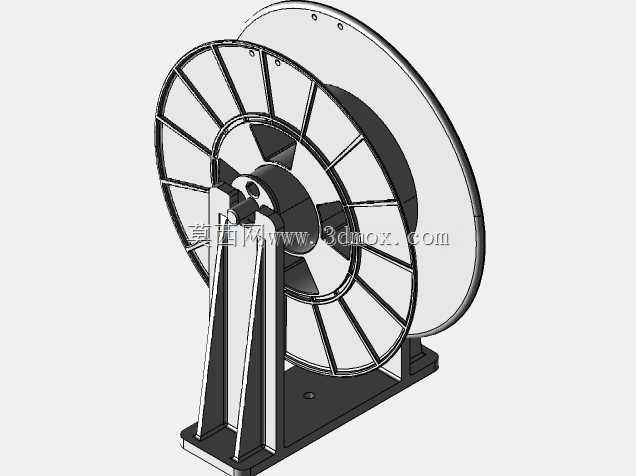

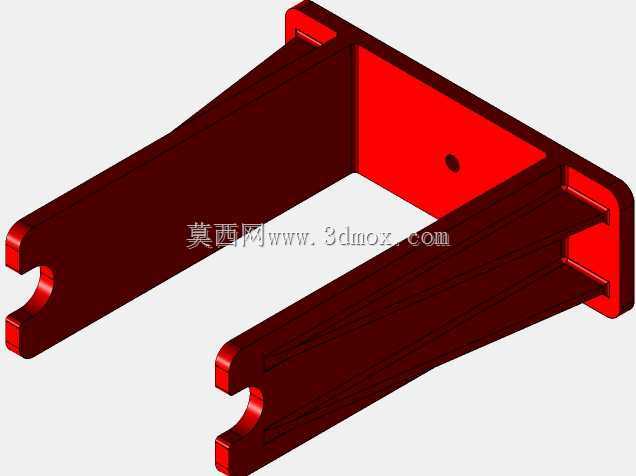

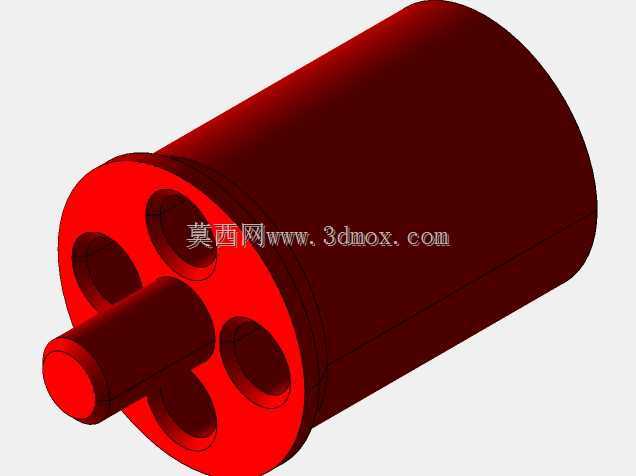

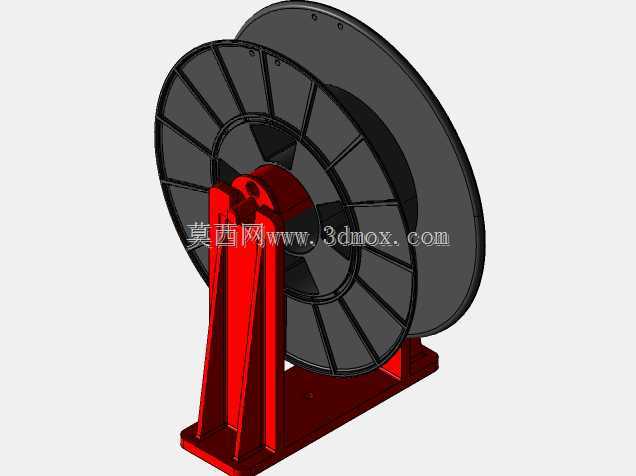

这款线轴支架是面向桌面级FDM3D打印场景设计的耗材承载装置，主要适配PLA、ABS等常见3D打印耗材的标准料盘，解决打印过程中耗材送料卡顿、料盘偏移脱落的常见问题。在桌面级3D打印的日常作业场景中，耗材料盘的放置稳定性直接影响送料流畅度，若料盘转动阻力不均，极易出现送料打滑、耗材拉扯断料的情况，轻则导致打印件表面出现层纹瑕疵，重则造成打印中途断料停机，浪费耗材与打印工时，这款支架正是针对这类痛点完成的结构设计。整体结构分为底座支撑结构与滚轮承载结构两个核心部分，底座采用宽幅平底设计，横向延展的安装面能够保证整体重心稳定，即使料盘满载耗材转动时也不会出现侧翻、晃动的问题，底座预留的安装孔位支持用户将支架直接固定在打印设备框架或者工作台面上，进一步提升使用稳定性。两侧的立式支撑臂采用三角加强筋结构，在尽可能减少材料占用的前提下提升了结构刚性，能够承载满载1kg标准耗材料盘的重量，长期使用不会出现支撑臂变形弯曲的问题。滚轮部分采用对拼式分体结构，两个半轮拼接后形成适配料盘中心孔的转轴结构，转动部位的间隙经过优化，转动顺滑无卡顿，能够保证耗材在抽拉过程中料盘随拉力同步转动，不会出现过度拉扯耗材的情况。整个支架的安装边界适配绝大多数桌面级3D打印机的工作台空间，整体宽度不超过标准料盘的直径尺寸，高度控制在料盘半径加支撑底座高度的合理范围内，不会占用过多的桌面操作空间，也不会和打印机的挤出机构、运动框架产生干涉。设计过程中充分考虑了桌面级用户的加工与装配便利性，整体结构没有复杂的异形曲面，普通用户即使使用桌面级FDM打印机也可以自行打印制作全部结构件，装配仅需要常规的内六角螺丝、垫片与锁紧螺母即可完成，不需要额外采购特殊规格的五金配件，装配完成后无需额外调试即可直接投入使用，适配市面上绝大多数标准规格的3D打印耗材料盘，能够有效提升打印过程的送料稳定性，减少因料盘放置问题导致的打印故障。
