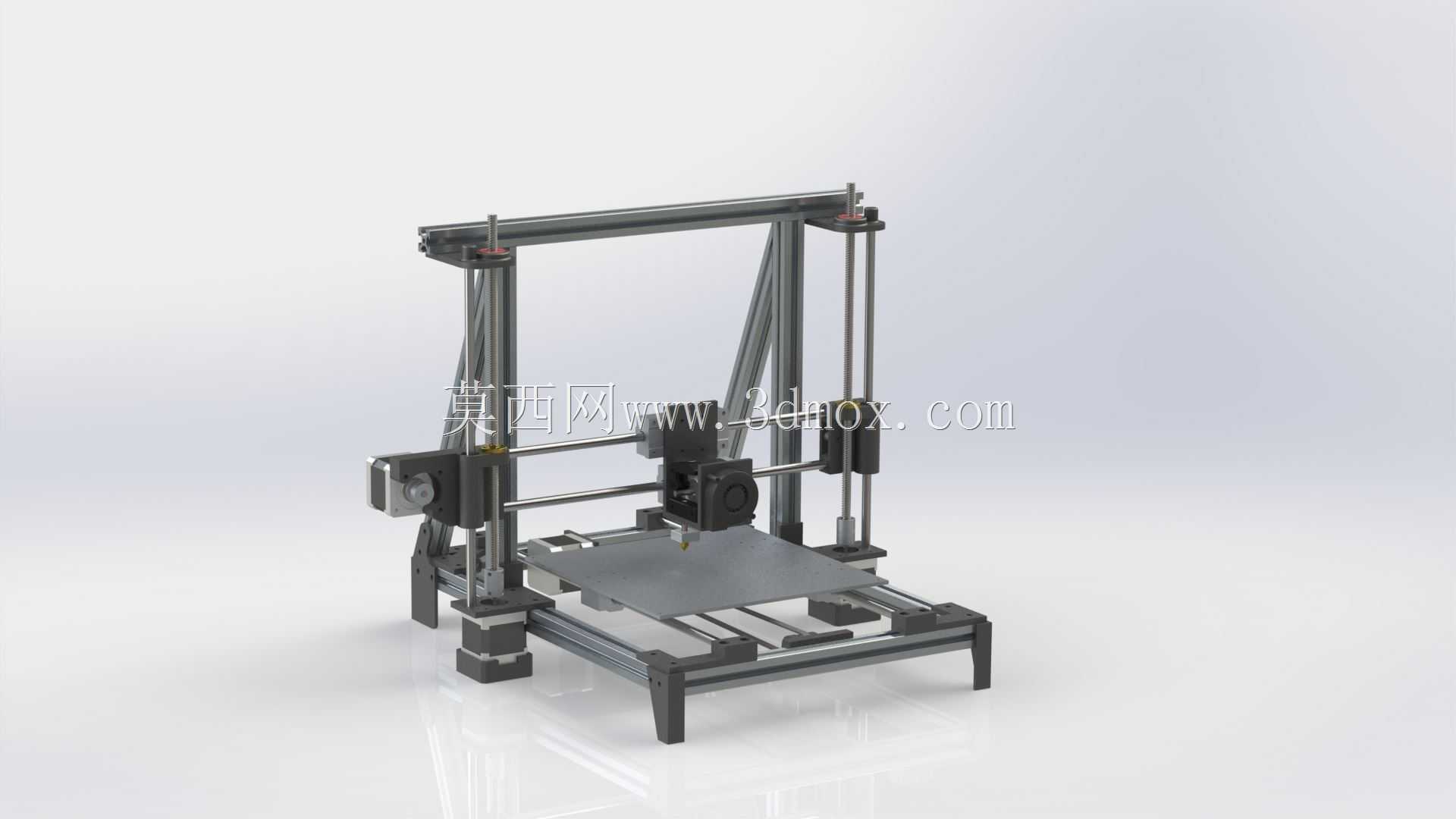

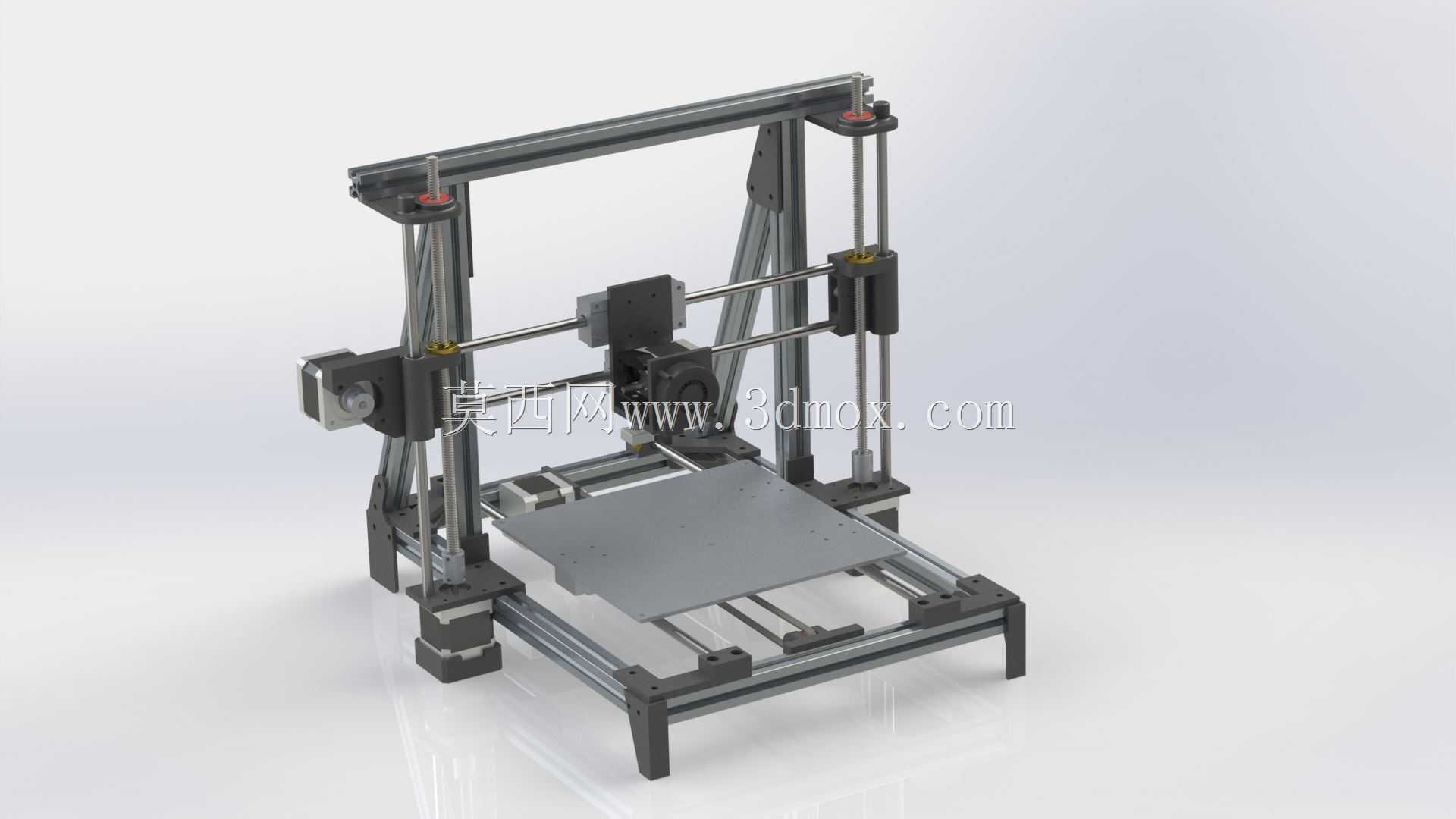

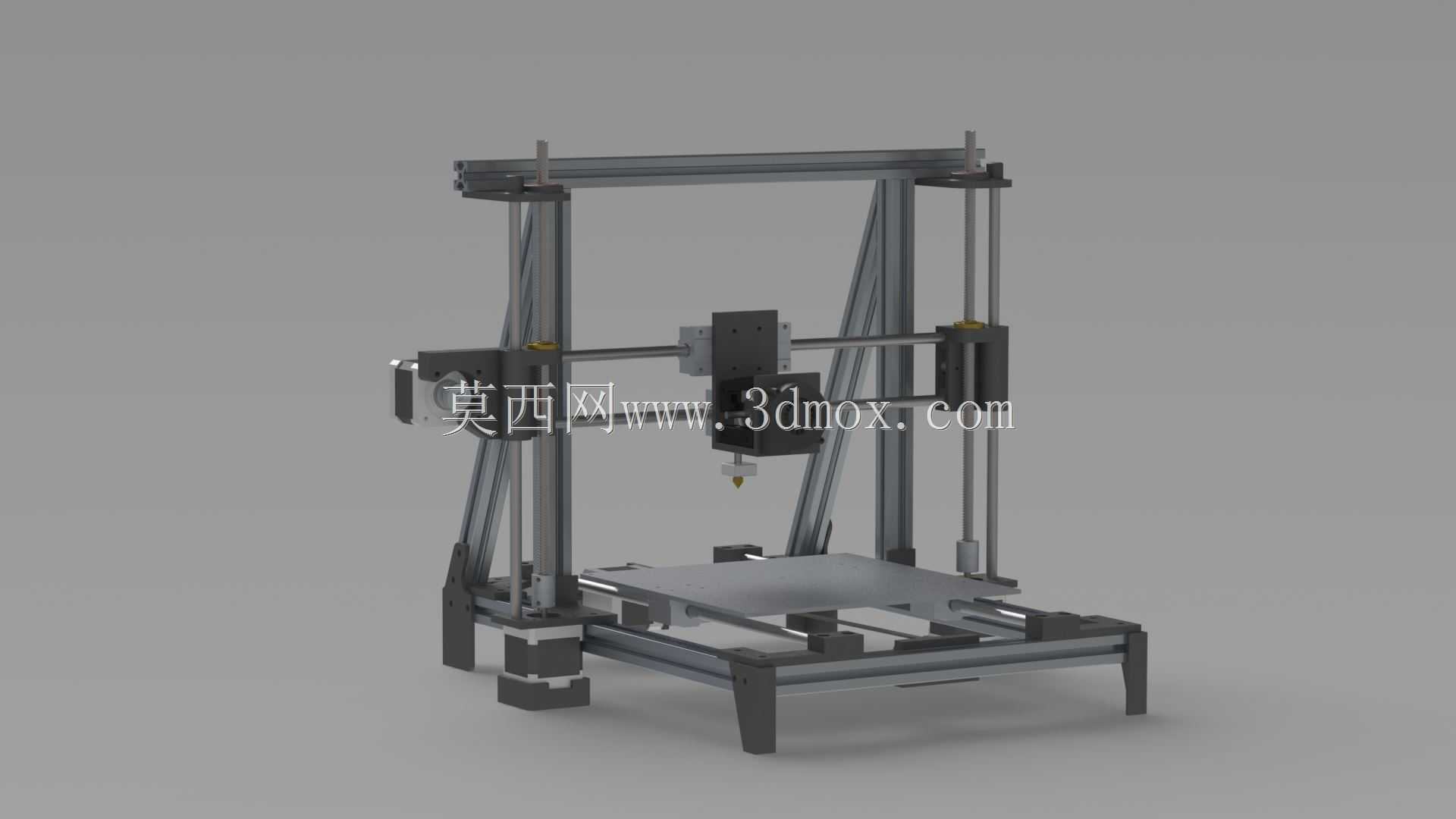

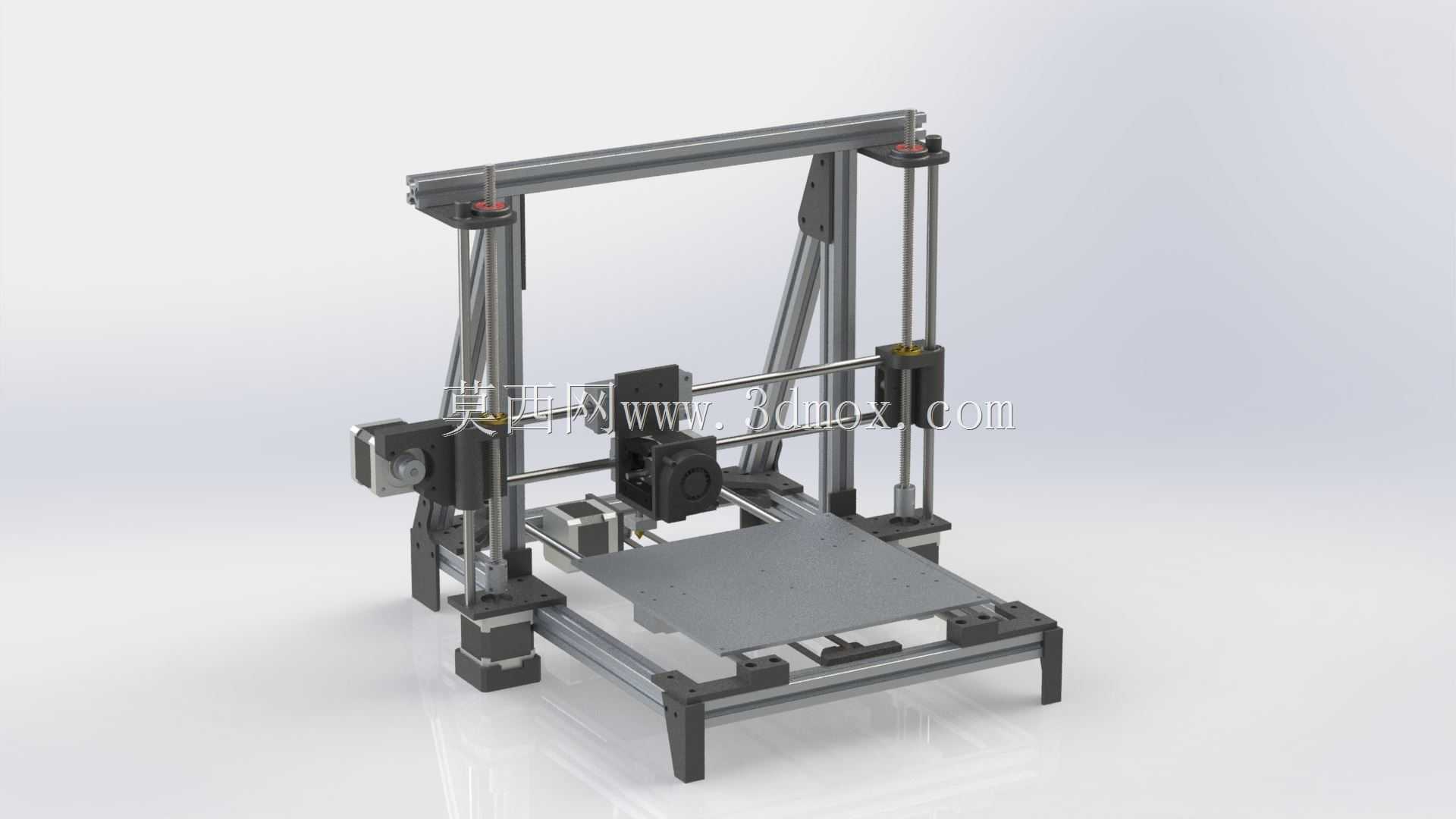

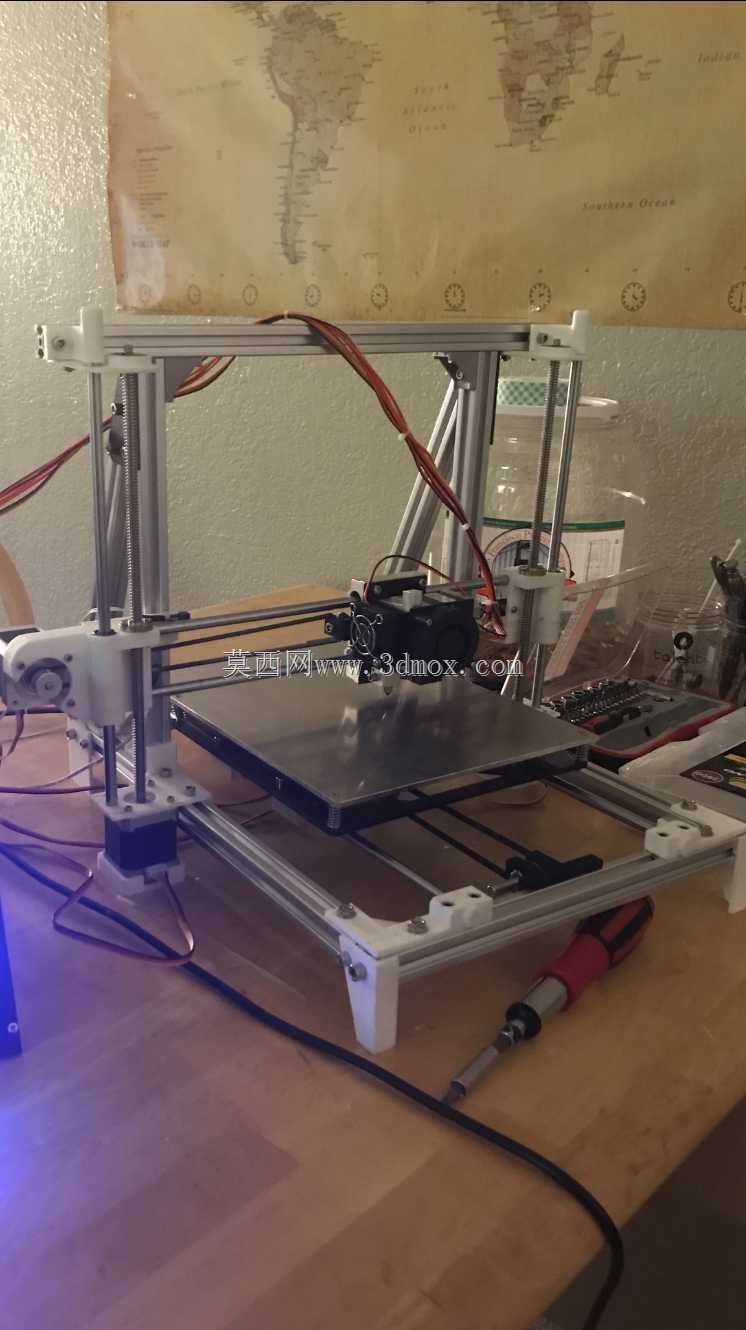

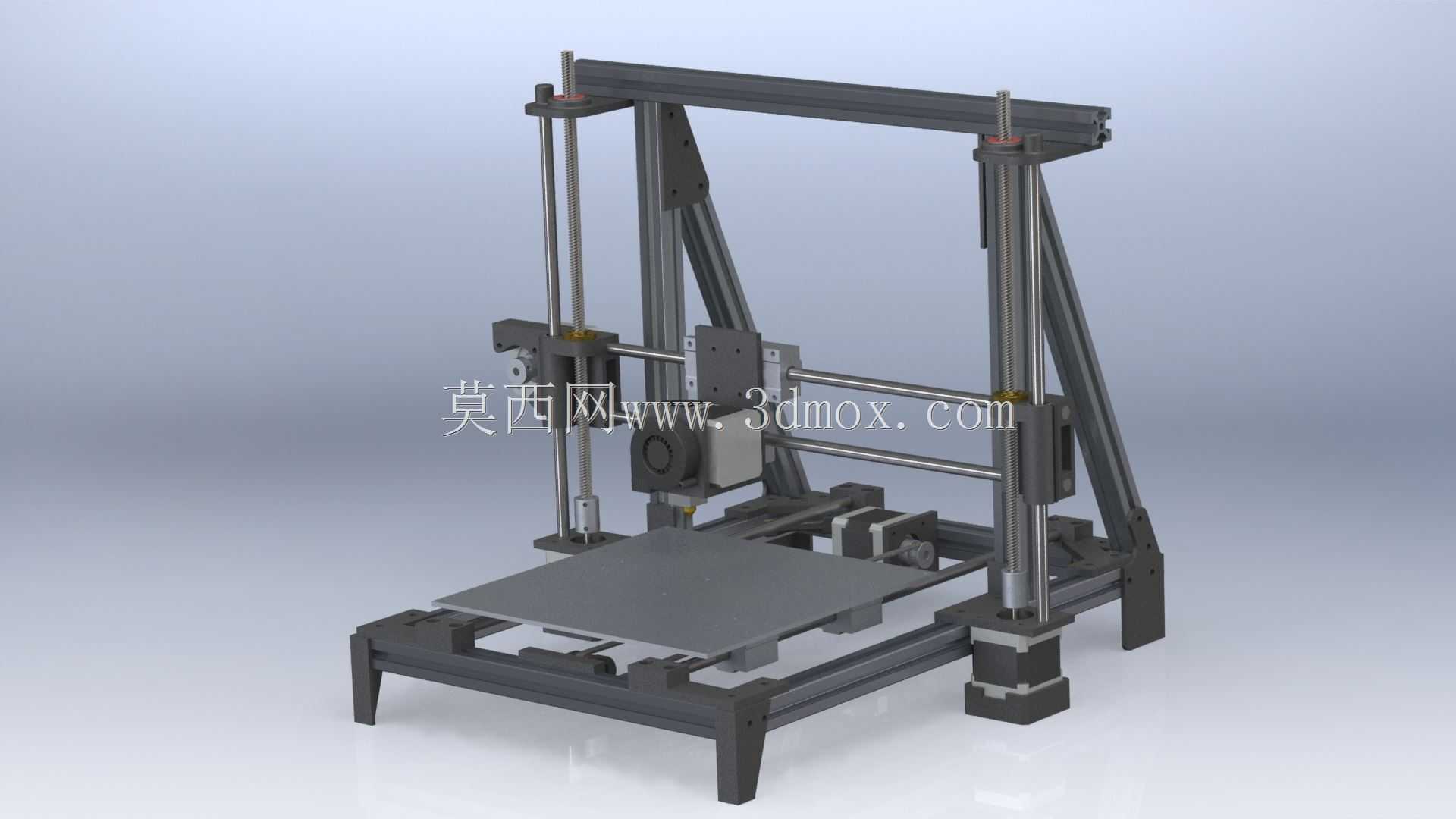

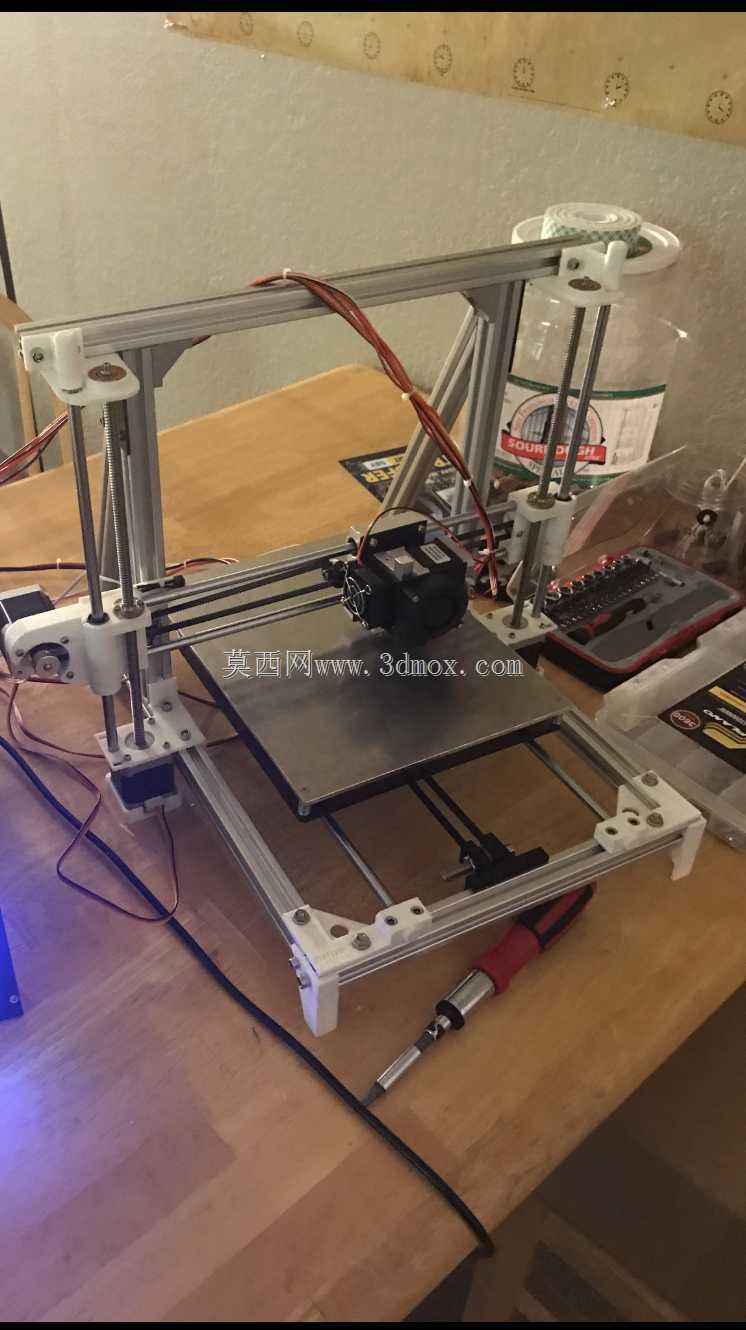

PRUSAi3铝型材框架3D打印设备结构

该结构为经典熔融沉积成型3D打印设备的铝挤压型材承载框架，是桌面级FDM设备的核心支撑载体，主要面向个人创客、小型工作室、教育实训场景的桌面级增材制造需求，可完成PLA、ABS、PETG等多种热塑性耗材的成型作业，适配小尺寸定制零件、创意手办、工装夹具原型、教学演示样件的制作场景。整套框架以2020系列铝挤压型材作为核心搭建基材，这类铝型材自带标准T型安装槽，无需复杂焊接或打孔作业，仅需配套角码、螺栓即可完成快速组装，后期改装拓展的灵活度极高，用户可根据自身需求加装 enclosure 保温罩、自动调平传感器、耗材断料检测模块等拓展配件，无需对原有框架做破坏性改造。框架采用经典的笛卡尔运动布局，X轴负责打印头的横向左右移动，Y轴负责热床平台的前后进给，Z轴通过双光杆导向搭配丝杆传动实现打印头的垂直升降，三轴运动的受力路径经过合理规划，铝型材的刚性足以抵消打印过程中步进电机高速运动产生的轻微振动，避免打印件出现层纹错位、表面振纹等质量问题。框架的安装边界充分适配桌面级设备的摆放需求，整体占地尺寸控制在常规书桌可容纳的范围内，底部支撑脚预留了防滑减震垫的安装位，可进一步降低设备运行时的共振传递，提升打印过程的稳定性。整套框架的所有连接支架、固定座均可通过同类型2020铝型材框架的3D打印机自行打印制作，形成了设备自我复制的闭环特性，大幅降低了整机的搭建成本与配件获取门槛，用户仅需采购标准铝型材、光杆、丝杆、步进电机、电控元件等通用配件，配合打印的结构件即可完成整机组装，非常适合3D打印爱好者做DIY改装、结构原理学习使用。框架的型材拼接处做了直角精度限位设计，组装后可保证三轴的垂直度与平行度公差控制在合理范围内，避免因框架形变导致的运动卡顿、打印精度下降问题，Z轴双光杆的固定座采用上下同轴定位设计，可保证升降运动的顺滑度，减少层厚误差。
