小型桌面级三轴数控绘图作业设备

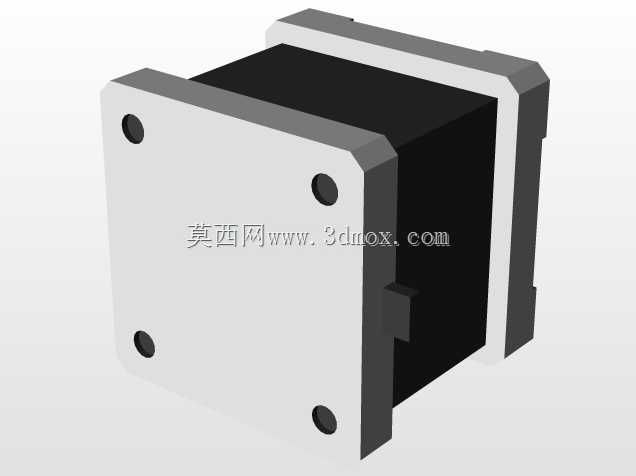

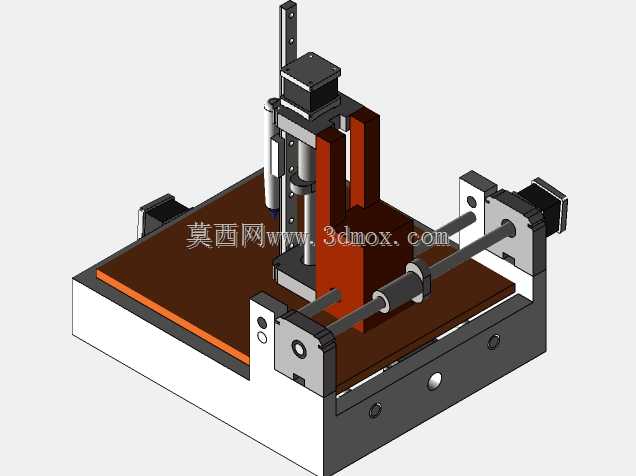

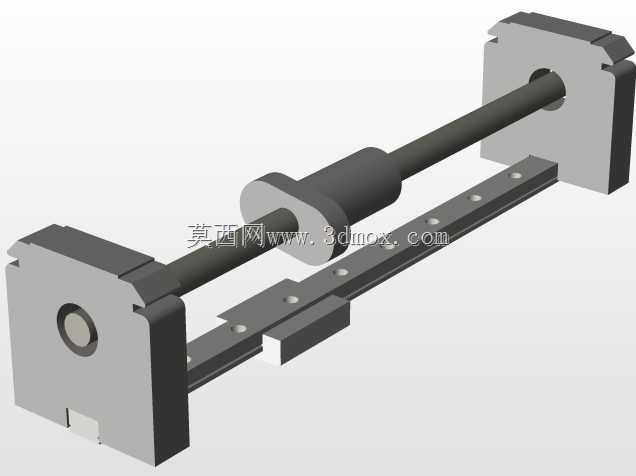

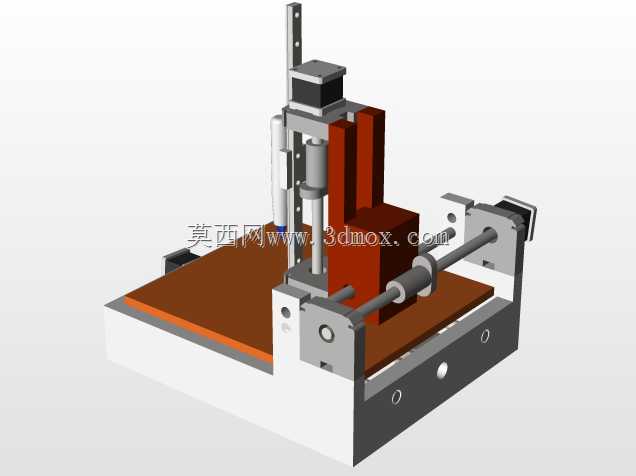

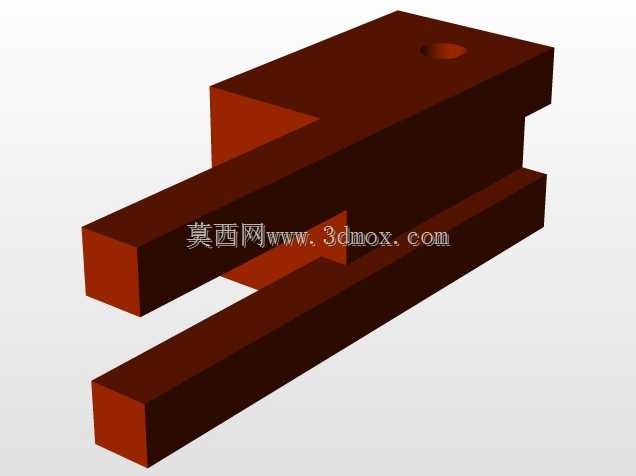

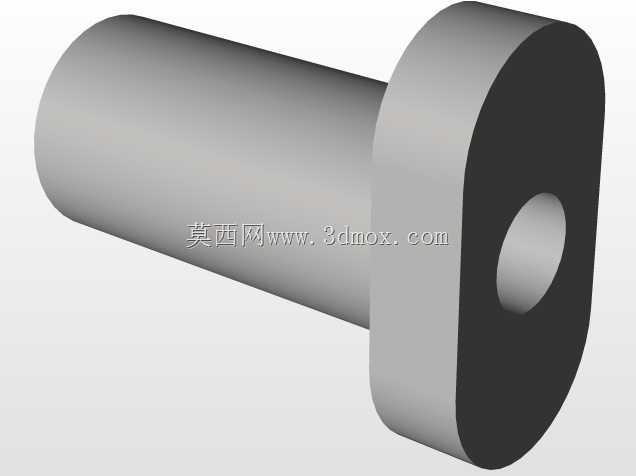

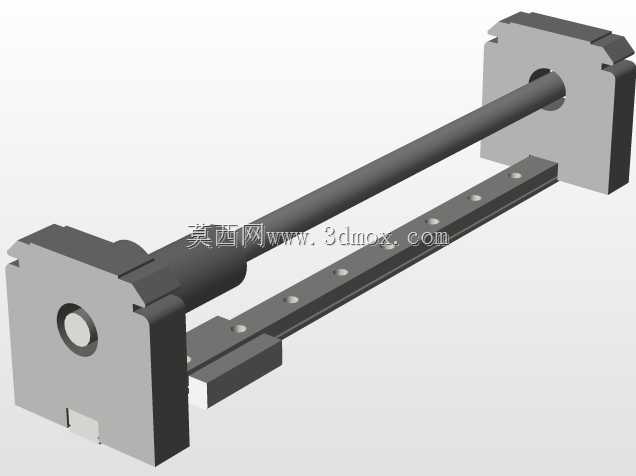

这款小型三轴数控绘图设备主要面向教学实验、小型文创加工、电子制板打样等轻量化作业场景，在职业院校机电一体化实训课堂、个人创客工作室、小型广告标识加工门店中都能适配使用，可替代人工完成重复性高、精度要求稳定的平面绘图、浅度刻线、软质材料表面标记作业，相比大型工业数控设备，它的占地空间更小，部署灵活，不需要专用的工业场地承重基础，普通平整桌面即可完成安装固定。设备采用经典的笛卡尔坐标系三轴传动架构，X轴负责横向绘图轨迹移动，Y轴承载待加工板材完成纵向进给，Z轴搭载绘图执行端完成抬笔、落笔的垂直方向动作，三个轴的运动均通过步进电机配合直线光轴导轨传递动力，传动间隙小，运动响应速度快，能够精准复现预设的矢量图形轨迹，不会出现人工绘图时的线条抖动、比例偏移问题。设计阶段充分考虑了桌面级设备的使用需求，整体底座采用一体式框架结构，底部预留了标准的安装孔位，可直接固定在常规厚度的工作台面上，有效避免高速运动时的设备共振；工作台面采用平整耐磨的复合板材，能够适配纸张、薄亚克力、覆铜板等多种常见加工基材，基材固定可通过磁吸压条或者无痕胶带完成，不需要复杂的夹具定位。Z轴的执行端安装位采用通用化夹持设计，可适配不同直径的绘图笔、刻线笔，更换作业工具时不需要复杂的调试，松开夹持螺丝即可完成替换，操作门槛低。设备的外形尺寸控制在桌面设备的合理区间，横向宽度不超过普通办公桌的纵深，纵向长度预留了足够的板材放置空间，安装时不需要额外改造现有作业环境，接通控制电源即可完成调试投入使用。传动结构的设计充分考虑了日常维护的便捷性，导轨、丝杆部位都预留了润滑维护的操作空间，日常保养不需要完全拆解设备框架，普通操作人员即可完成常规维护作业，有效降低了设备的全周期使用成本。
