立式手动升降台铣床结构设计

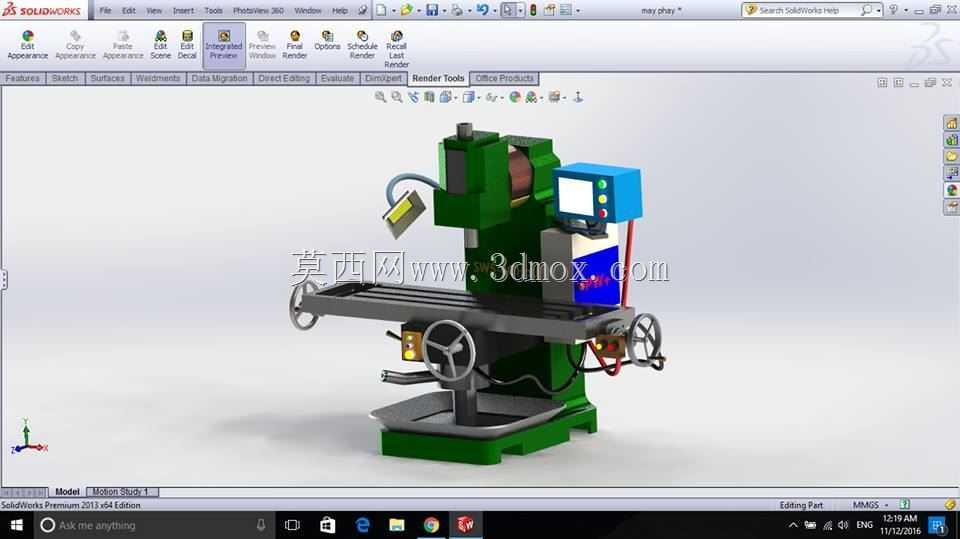

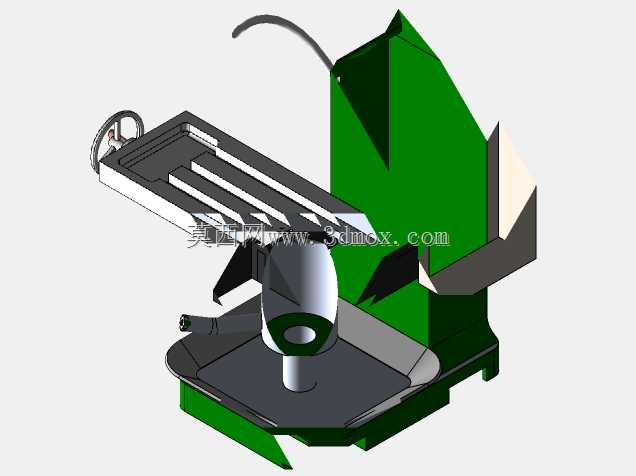

这款立式铣床是面向小型机加工车间、模具维修工位、职业院校实训场景开发的通用切削设备，主要用于完成中小型金属零件的平面铣削、沟槽加工、键槽铣削、成型面加工以及小型模具的粗精加工工序，可适配圆柱铣刀、盘形铣刀、成型铣刀等多种刀具，满足单件小批量生产、设备维修配做零件、教学实操演示等多场景的加工需求。设备采用经典立式布局，主轴箱垂直布置于床身立柱前侧，搭配可纵横移动及垂直升降的矩形工作台，整体结构紧凑占地空间小，无需复杂地基固定即可放置于常规车间地面使用，适配厂房层高有限、加工工位排布紧凑的中小型生产场地。从功能设计来看，设备保留了三向手动进给操作结构，工作台纵向、横向移动及升降运动均通过手轮驱动丝杠副实现，操作手轮分布在工作台前侧及侧边，操作人员可站在设备正前方完成所有进给调节操作，进给量可通过手轮刻度盘精准控制，适合对加工尺寸精度有要求但加工批量不大的作业场景，同时手动结构故障率低、维护简便，无需复杂的电气控制系统即可完成全部加工动作，对使用场地的供电配套要求更低。主轴箱侧面设置了操作按钮盒，集成了主轴启停、正反转控制及急停功能，操作面板高度适配站立操作的人机尺寸，操作人员无需弯腰或抬手即可完成主轴控制操作，设备侧面还布置了冷却管路，可在铣削过程中对刀具与工件接触位置喷射切削液，降低刀具磨损同时提升加工表面质量。设计过程中充分考虑了设备的刚性需求，床身及底座采用整体式铸铁结构，内部布置加强筋提升抗振性能，可承受铣削过程中的切削冲击力，避免加工过程中出现振刀影响加工精度；工作台T型槽采用标准间距设计，可适配通用机床夹具、平口钳、分度头等常规工装，无需定制专用夹具即可完成多数零件的装夹作业。设备的安装边界充分适配小型车间的空间条件，整体占地尺寸可容纳于常规车间的工位间隔内，工作台最大行程覆盖常规小型零件的加工范围，主轴端面到工作台的最大距离可满足不同高度零件的装夹需求，三向导轨均采用矩形导轨结构，配合间隙调整机构，可长期保持进给运动的平稳性与精度保持性，即使在频繁的手动操作工况下也能维持稳定的加工精度。
