钢制龙门式三轴数控加工设备结构

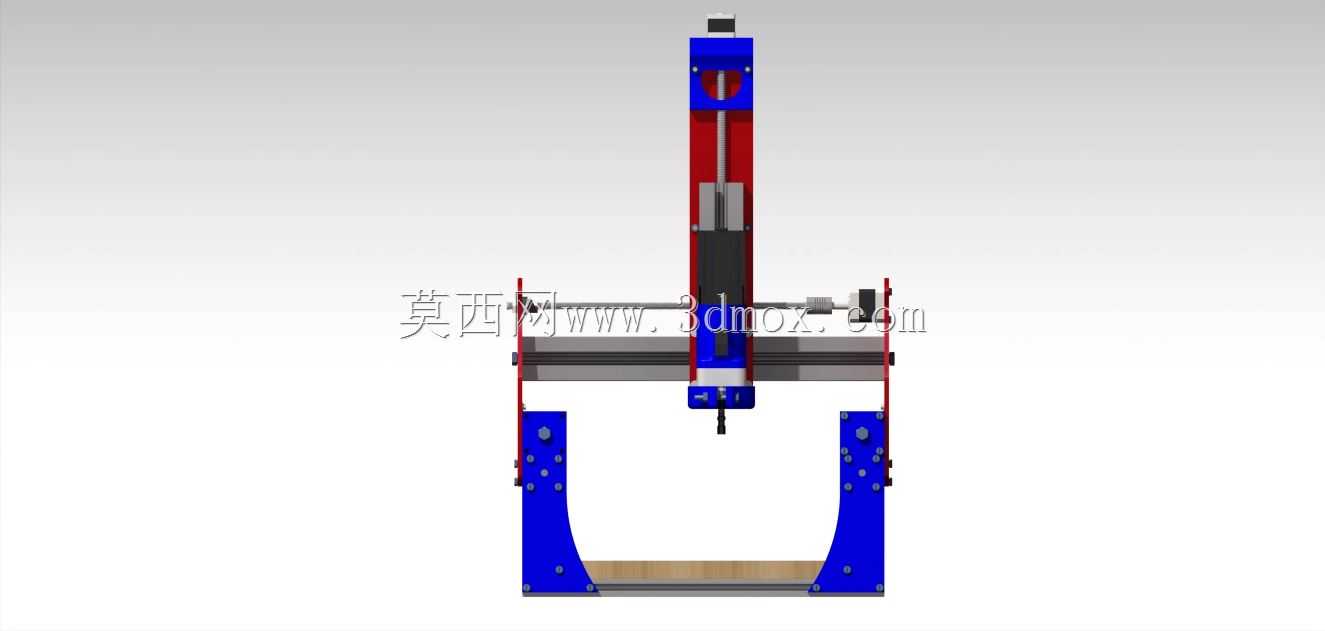

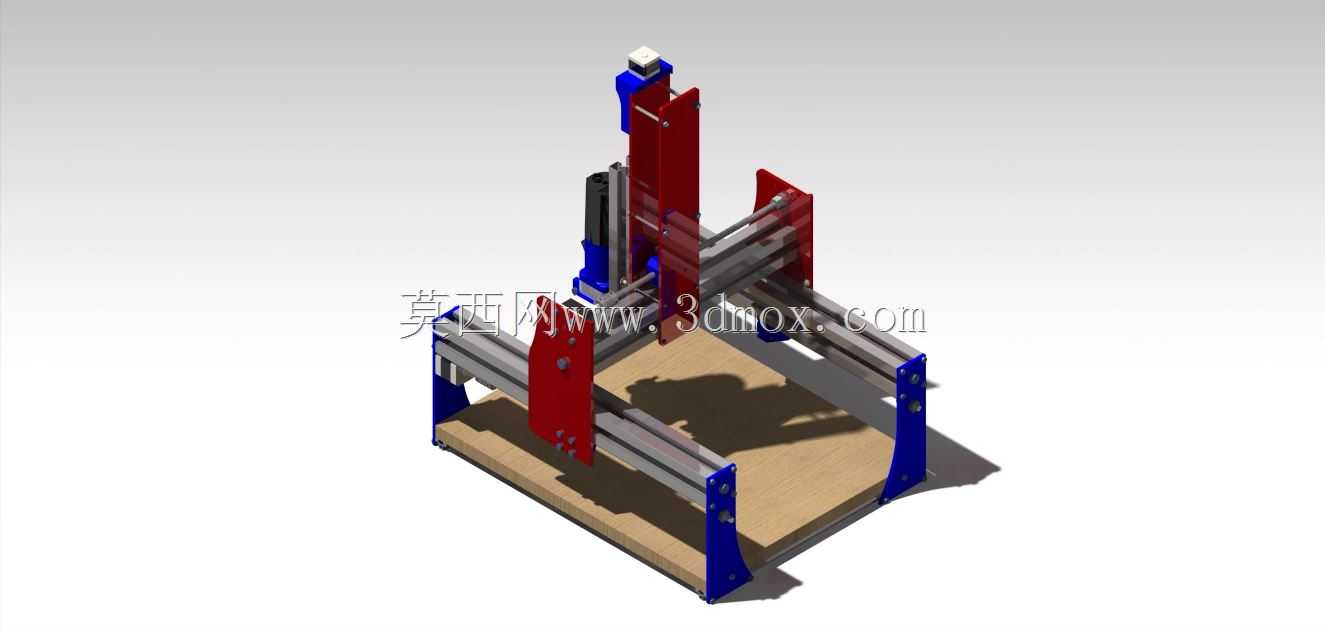

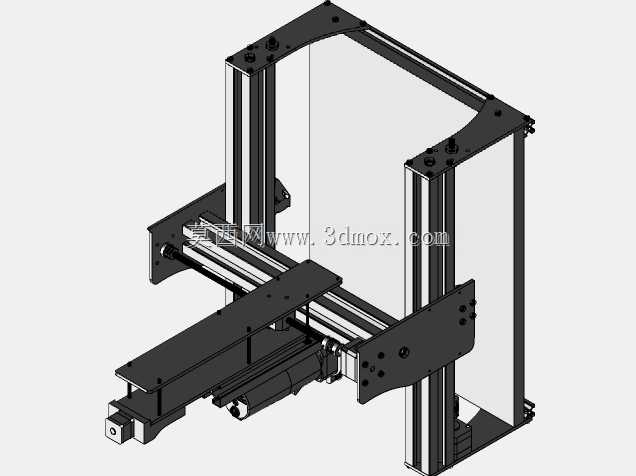

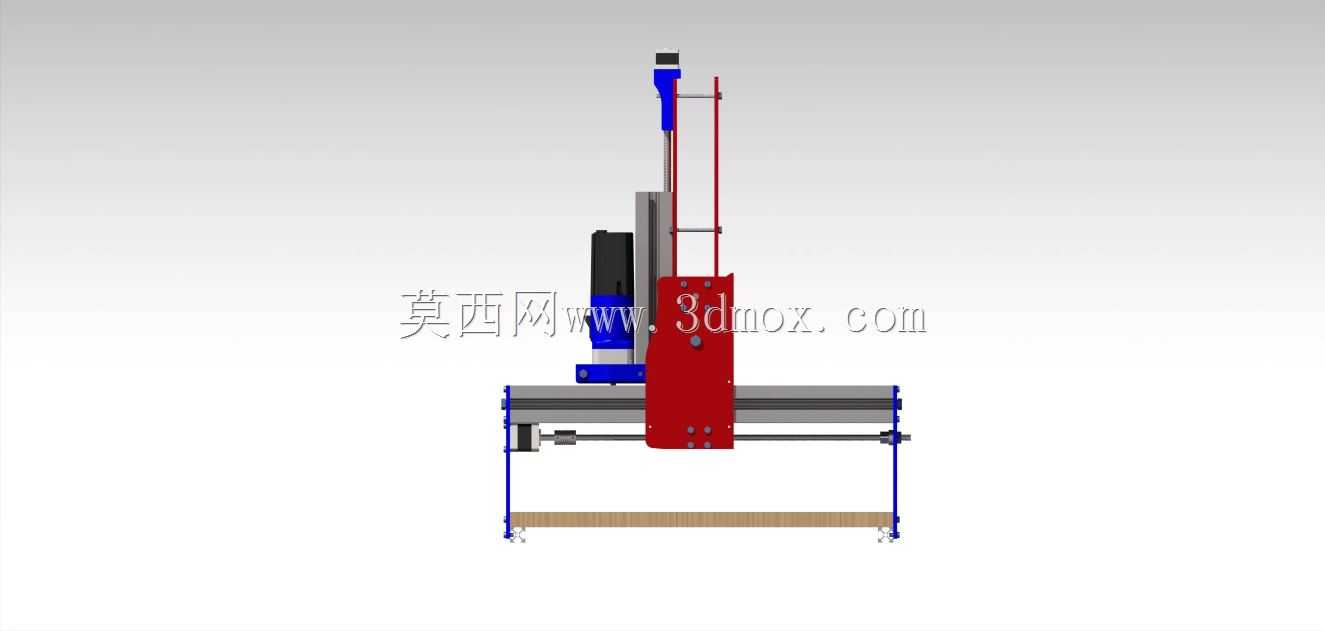

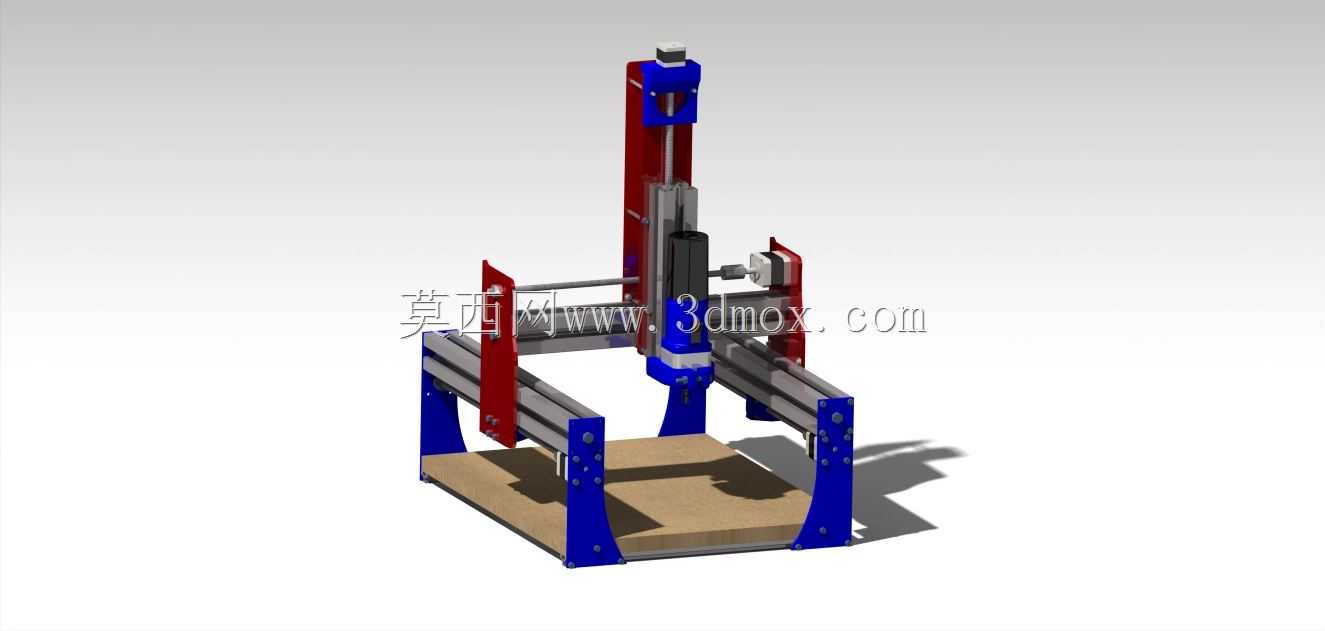

这款钢制龙门式三轴数控加工设备，主要面向小型精密加工场景，可适配非金属板材、薄型金属工件的激光切割、轻量铣削、点位钻孔等加工工序，常见于广告标识制作、小型五金零件打样、教学实训加工、创客工坊个性化定制生产等场景，能够替代人工完成高精度重复走刀作业，降低小批量加工的人力成本与操作误差。设备采用经典龙门式动梁结构设计，底部为钢制焊接工作台面，可通过夹具固定不同规格的待加工板材，两侧立式支撑立柱搭配横向移动横梁，横梁上搭载可沿Z轴垂直升降的加工执行端，整体三轴运动均采用线性导轨作为导向部件，传动端适配滚珠丝杠结构，能够保证运动过程中的平稳性与定位精度，避免高速移动时出现卡顿或偏移问题。设计阶段充分考虑了小型加工场景的安装边界，整体占地面积控制在1.2米见方范围内，工作台有效加工幅面可覆盖常规600*800mm尺寸的板材，设备总高度不超过1.5米，无需额外开挖地基，放置在平整硬化地面即可完成安装调试，适配多数小型车间、工作室的空间条件。功能层面，设备的Z轴行程可根据加工需求调整，能够适配不同厚度的工件加工，龙门横梁的移动速度可根据加工材质灵活调节，激光加工端可根据切割材质更换对应功率的模组，也可替换为铣削主轴完成轻量切削作业，整体结构采用模块化设计，各运动部件的维护拆装便捷，日常保养仅需定期对导轨、丝杠加注润滑脂即可，无需复杂的专业维护操作。结构设计上充分考虑了刚性需求，立柱与横梁均采用加厚钢制型材焊接后时效处理，避免长期使用出现结构变形，底部支撑脚可调节水平度，保证工作台面的平面度公差控制在合理范围内，加工过程中设备整体震动量小，能够有效保证加工面的光洁度与尺寸精度，适配多数小型精密加工的精度要求。
