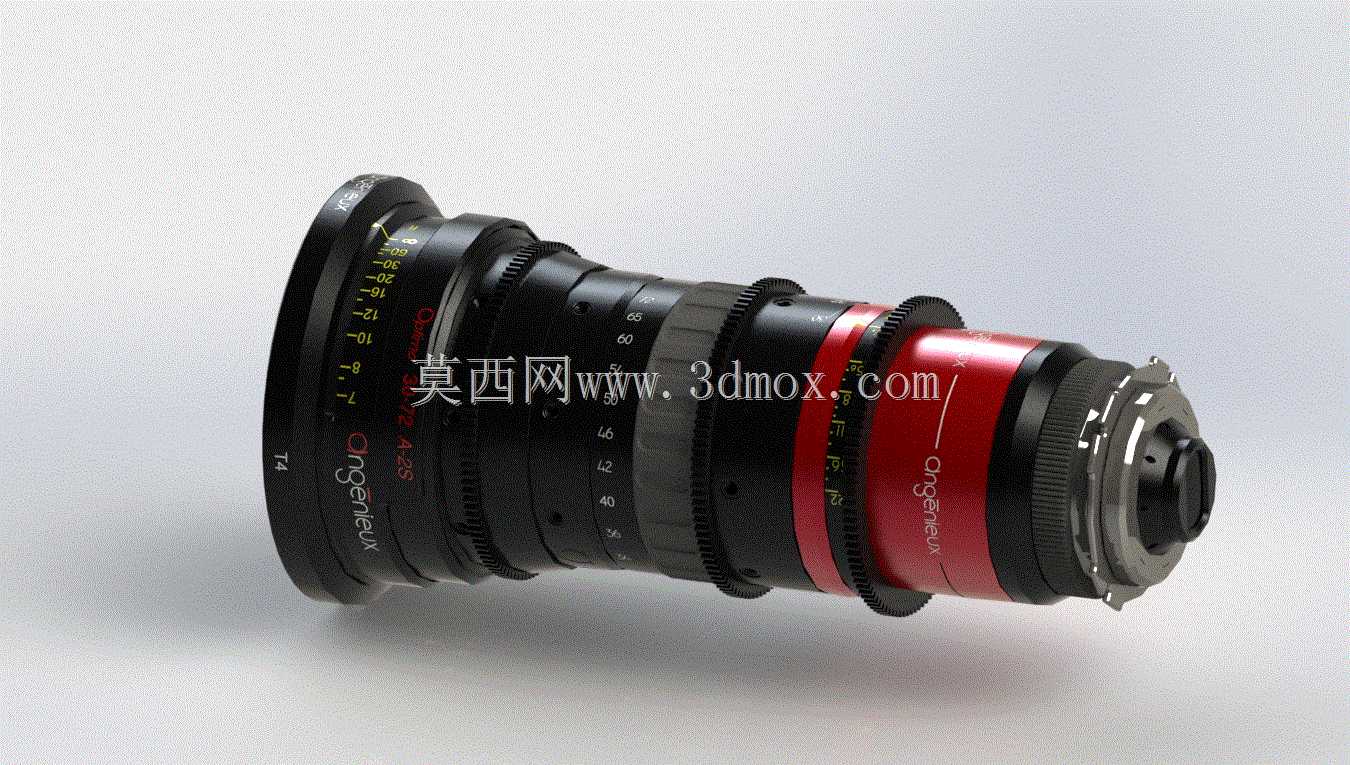

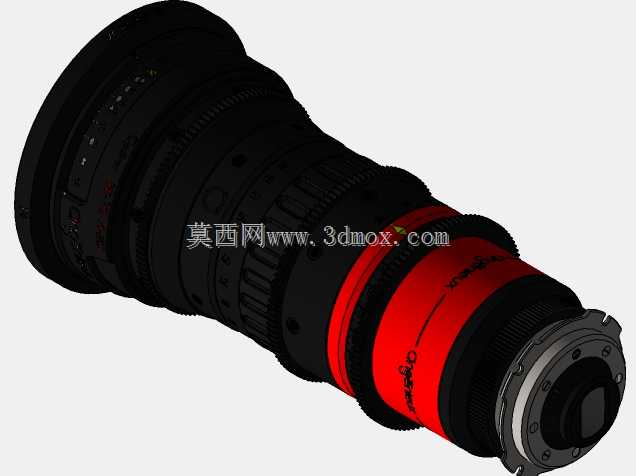

安琴30-72变形变焦镜头PL支架结构

该结构为专业电影拍摄场景下的安琴30-72变形变焦镜头配套PL接口支架，主要应用于院线电影、高端广告片、纪录片等专业影视制作领域，适配专业电影机的PL卡口挂载需求，解决变形变焦镜头与机身连接的稳定性、同轴度精度问题，同时兼顾镜头使用过程中的受力承载与操作便利性。在实际影视拍摄作业中，这类支架需要承载整套变形变焦镜头的全部重量，抵消镜头长时间挂载、机位移动、跟焦操作过程中产生的径向与轴向载荷，避免卡口受力变形导致的光轴偏移、画面虚焦、接片松动等问题，保障拍摄过程中成像精度的稳定性。从功能特性来看，该支架严格匹配安琴30-72变形变焦镜头的镜身轮廓，贴合镜身的分段式结构做了对应避让设计，既保证支架与镜身的接触面积足够分散载荷，又不会遮挡镜身上的对焦环、变焦环、光圈环操作区域，也不会干涉镜头上的刻度标识读取，方便摄影助理在拍摄过程中快速完成参数调整。设计思路上完全围绕专业影视拍摄的实际需求展开，首先保证PL接口的安装同轴度公差控制在影视设备要求的高精度范围内，确保镜头光轴与相机传感器平面完全垂直，避免画面边缘成像质量下降；其次支架的受力结构做了优化，将镜头的重量载荷均匀分散到卡口与机身连接的多个受力点，避免单点受力过大导致的卡口磨损；同时支架的外形完全贴合镜身的红黑分段外观，在保证结构强度的前提下尽可能做了轻量化处理，减少整套拍摄设备的额外负重，降低手持拍摄、稳定器挂载时的负载压力。外形尺寸与安装边界方面，支架完全匹配镜身对应安装位的外径尺寸，安装后不会超出镜身的最大径向轮廓，不会影响镜头配套的遮光斗、跟焦器、滤镜支架等周边附件的安装，轴向安装位置精准对齐PL卡口的锁止点位，安装后支架与镜身、卡口之间无多余旷量，锁止后不会出现相对位移，同时预留了对应的锁止螺丝操作空间，无需额外工具即可快速完成镜头与支架的装配拆卸，适配影视拍摄现场快速换镜的作业需求。
