多工位标准插座内螺纹连接稳定支座

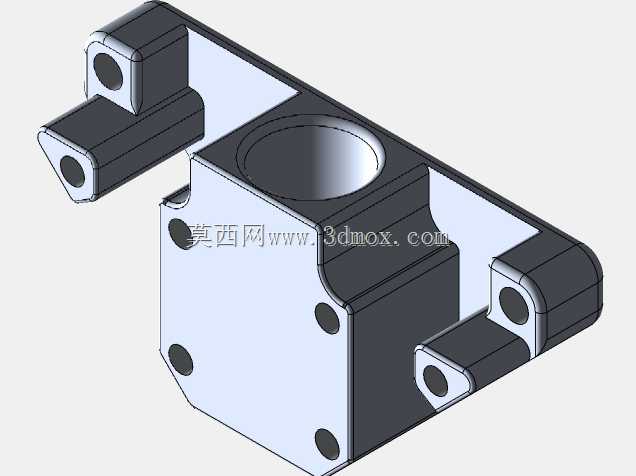

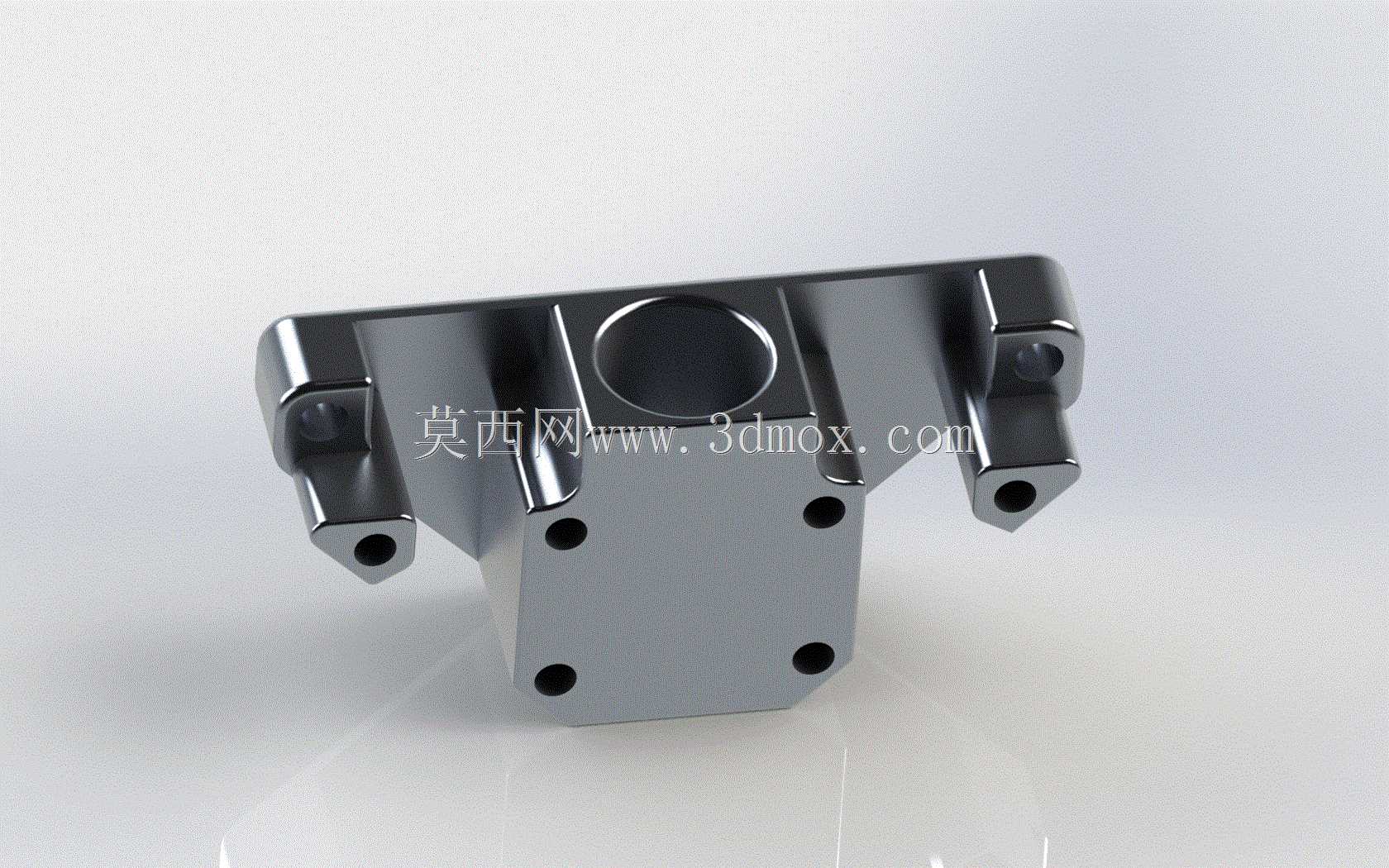

　　该零件作为多轴联动执行机构的末端连接载体，主要应用于影院动感座椅的姿态调节单元、小型工业机械手的关节衔接部位，承担内螺纹副的定位锁紧与载荷传递作用，可在往复摆动、小幅振动的工况下保持连接位的同轴度，避免螺纹连接因交变载荷出现松脱、偏磨问题。从结构设计逻辑来看，主体采用一体式铣削成型的块状基体，顶部开设的大直径沉孔用于穿设主调节轴，孔壁预留的粗糙度余量可满足后期与轴套过盈配合的装配要求，基体两侧对称延伸的支耳结构各设置两组同轴安装孔，靠下的通孔用于与万向节十字轴的轴端配合，靠上的螺纹孔用于锁紧限位挡圈，防止十字轴在摆动过程中出现轴向窜动。基体底部的四个均布安装孔为沉头设计，可将内六角螺栓的头部完全埋入零件表面以下，

　　避免螺栓突出干涉相邻部件的运动轨迹，安装孔的孔位公差控制在±0.02mm范围内，可保证与下方安装基座的快速对位，无需额外修配即可完成装配。在安装边界层面，零件整体的外轮廓无尖锐棱角，所有棱边均做了R0.5的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升零件在交变载荷下的疲劳寿命。两侧支耳的外伸长度经过运动仿真校核，在万向节摆角达到±25°的极限位置时，支耳不会与相邻的手臂杆件发生运动干涉，基体的整体厚度经过刚度校核，在承受120N·m的倾覆力矩时，安装面的平面度变形量不超过0.01mm，可保证内螺纹连接的同轴度始终维持在允许公差范围内。零件中部的减重槽在不降低整体结构刚度的前提下，

　　削减了不必要的材料冗余，相比实心结构重量降低约22%，可有效降低执行机构末端的运动惯量，提升姿态调节的响应速度。在实际装配场景中，该稳定支座可直接替换同规格的标准连接座，无需对周边配套零件做尺寸修改，内螺纹的精度等级为6H，可与标准外螺纹件实现顺畅旋合，螺纹副的有效啮合长度达到1.2倍螺纹公称直径，可满足动态工况下的连接强度要求，避免出现螺纹滑牙、断裂等失效问题。
