可3D打印三位式机械计数装置

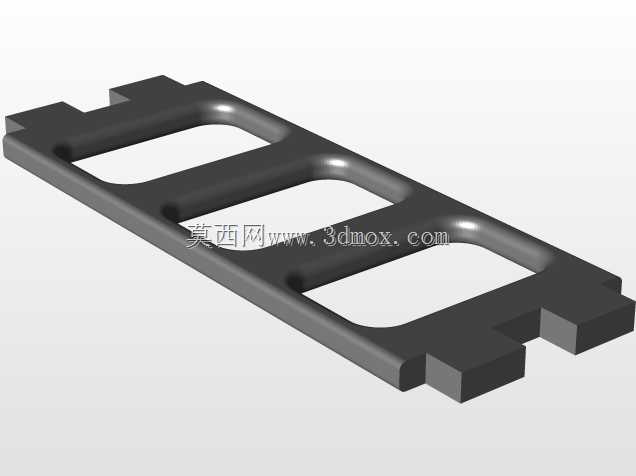

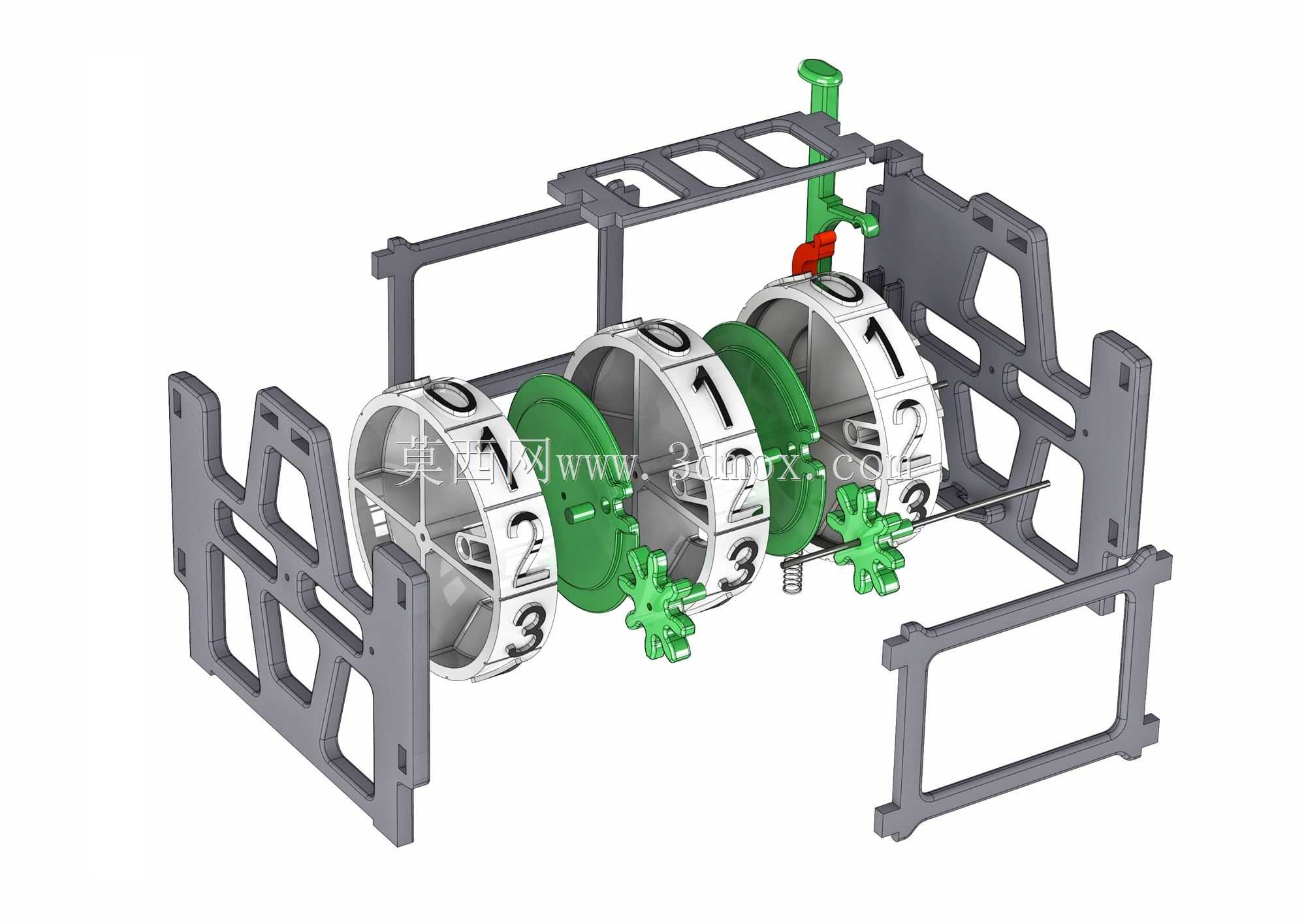

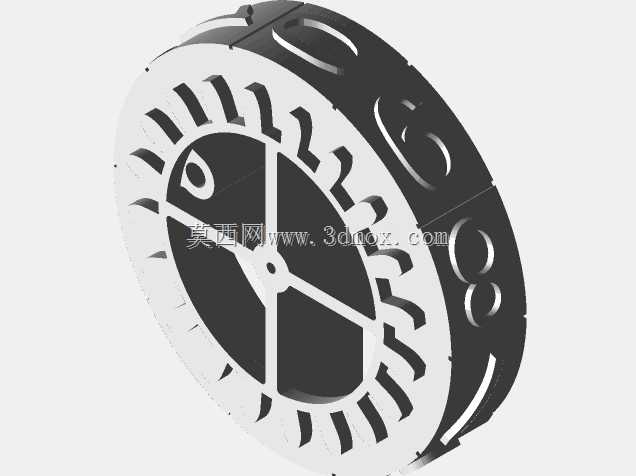

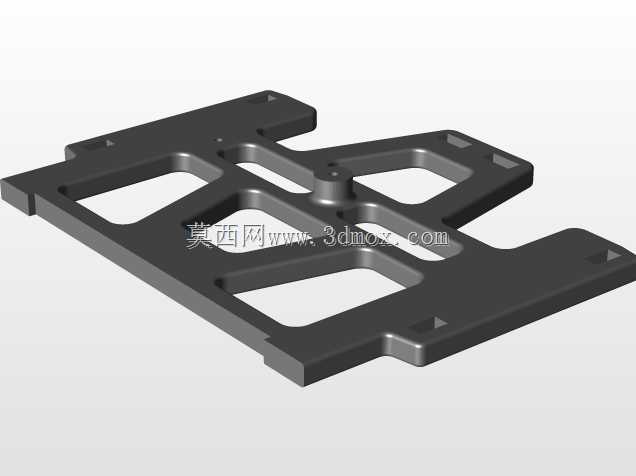

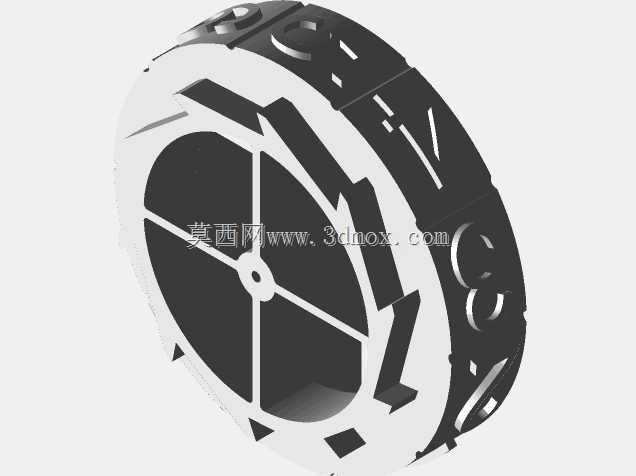

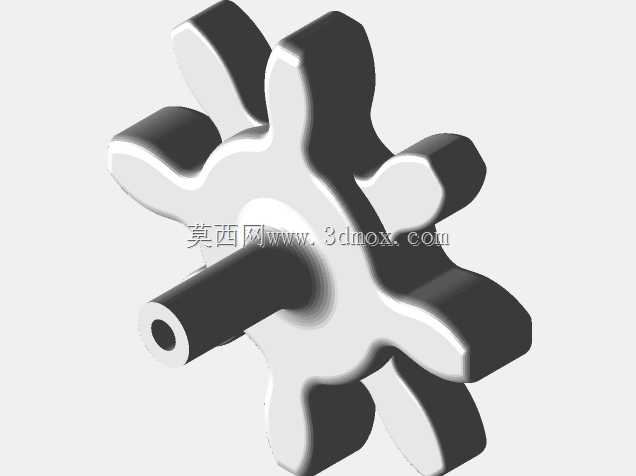

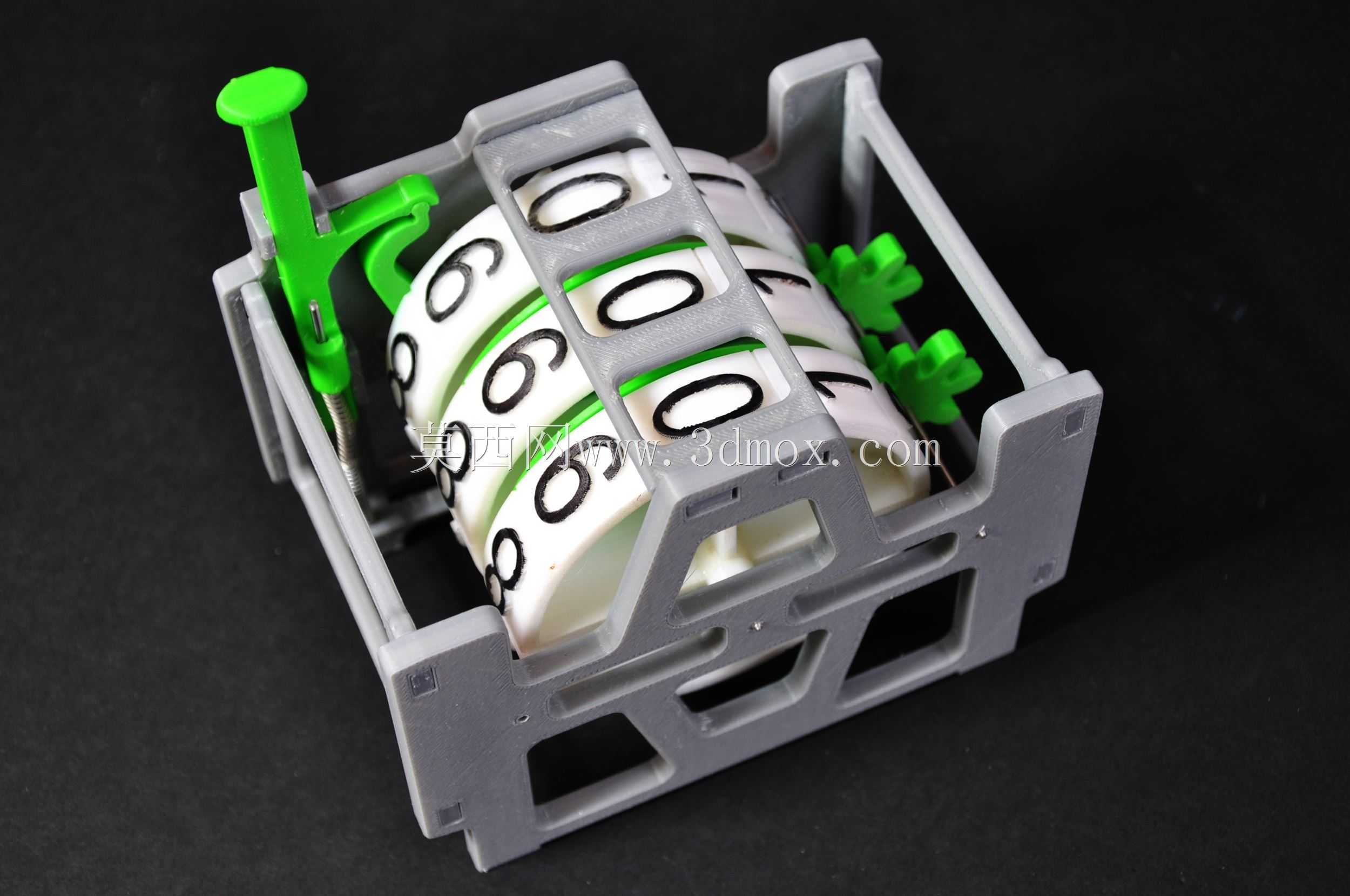

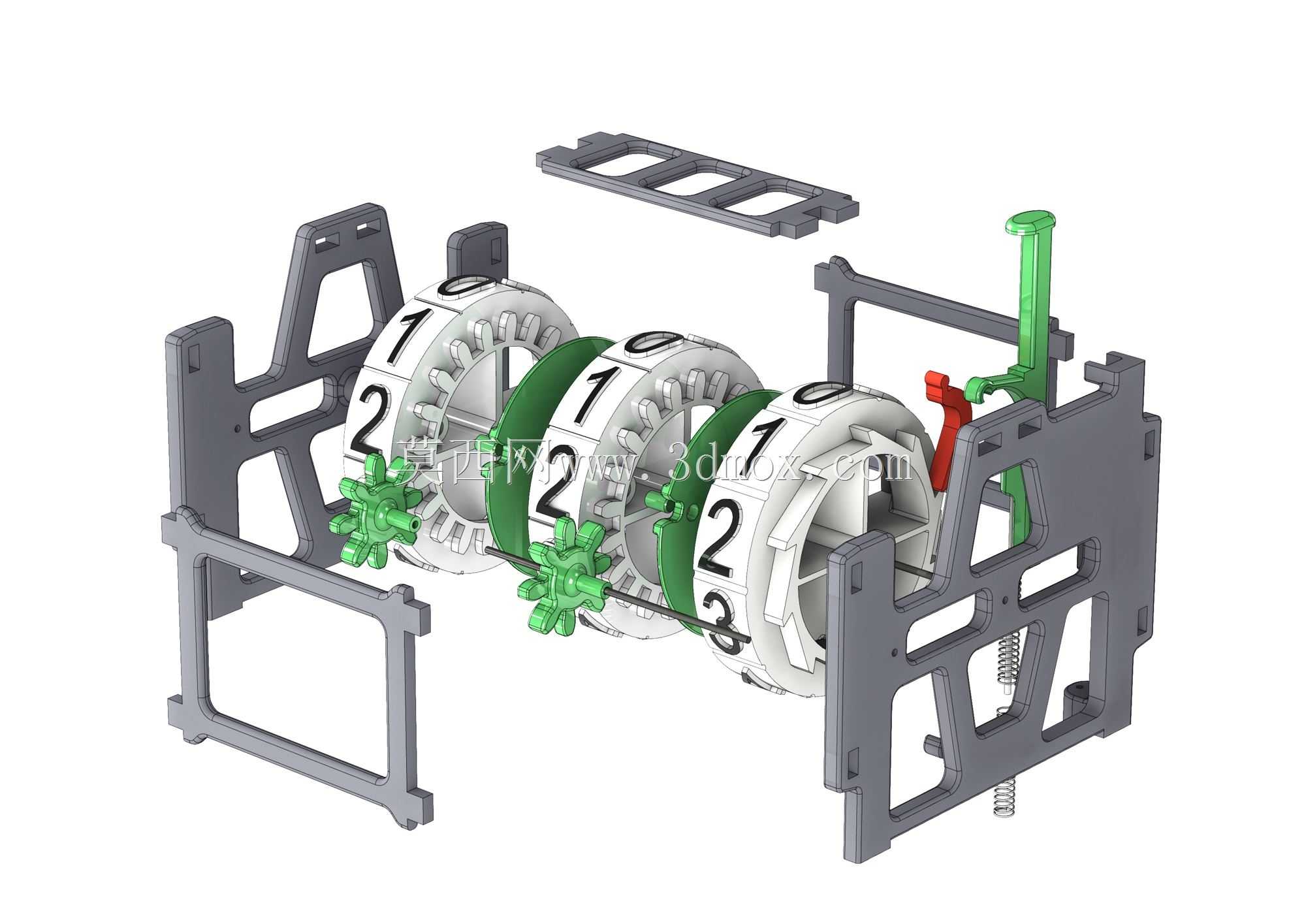

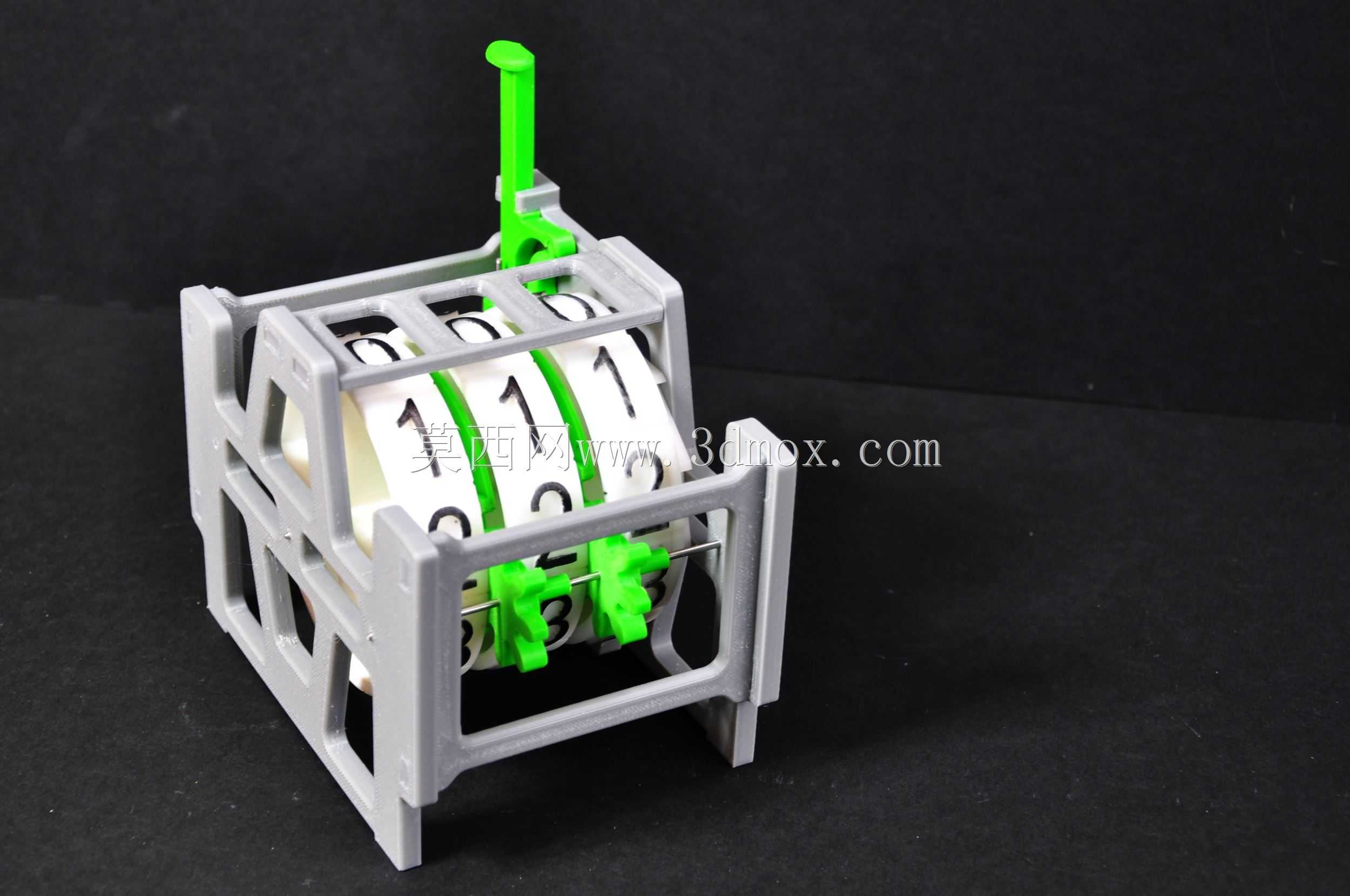

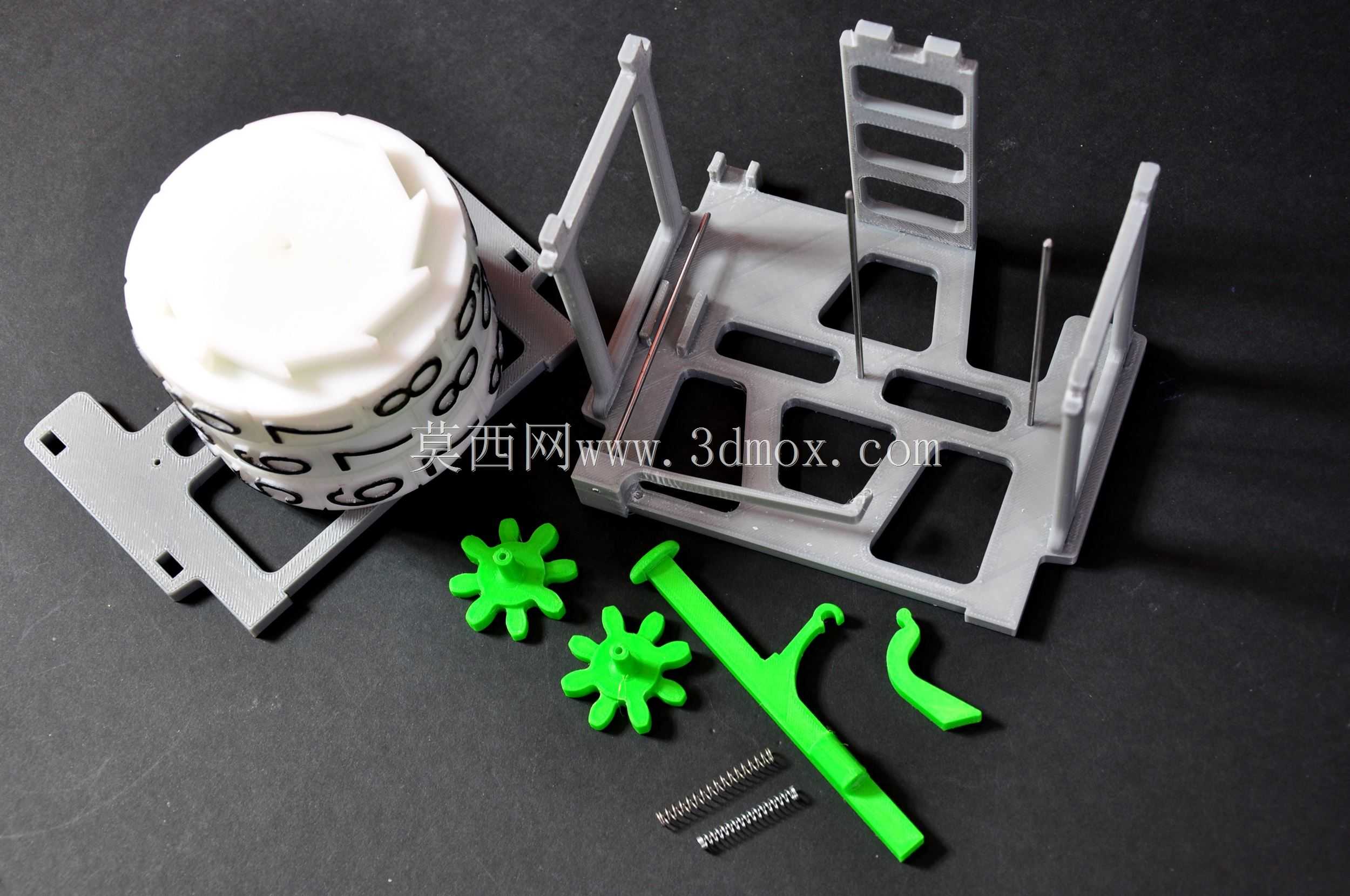

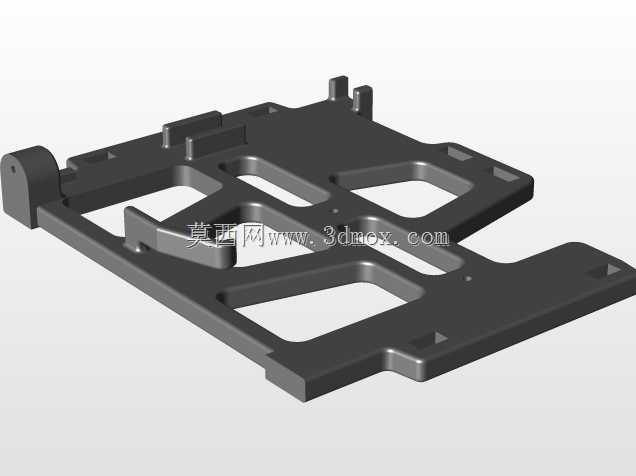

这款三位式机械计数装置，是面向手动计数场景设计的纯机械结构计数单元，可广泛应用于小型流水线计件、手动工位产量统计、教学演示教具、手工DIY计数装置等场景，无需供电即可完成0-999范围的数值累计，完全规避电子计数设备的供电依赖、电路故障、电磁干扰等问题，在潮湿、多尘、强电磁干扰的工业现场也能稳定运行。装置整体采用框架式镂空结构设计，所有传动部件全部内置在数字卷轴的内部空间，没有外露的传动齿轮或连杆，既降低了外部杂物卡滞结构的风险，也让整体外观更加简洁规整，安装时仅需固定框架底部的四个支撑脚即可，不需要额外预留传动部件的避让空间，整体外轮廓尺寸紧凑，可适配各类小型设备的面板嵌入安装或者桌面独立放置需求。计数功能通过三个同轴排布的数字卷轴实现，每个卷轴表面印刷0-9的阿拉伯数字，正面设置透明观察窗可直接读取当前计数值，低位卷轴每完成一圈旋转，就会通过内置的丢齿式运动凸轮结构，将进位动力传递给相邻的高位卷轴，实现精准的十进制进位，这种进位结构相比传统的全齿轮传动，零件数量更少，传动阻力更低，手动操作时仅需要推动前端的绿色触发拨杆即可完成一次计数，操作力度轻盈，长期使用也不会出现结构磨损导致的进位偏差。设计过程中针对3D打印工艺做了全方面的适配优化，所有零件均采用无支撑打印的结构设计，不需要额外添加打印支撑即可完成制作，零件之间的配合间隙预留了3D打印的公差余量，打印完成后仅需要简单去除毛边即可完成组装，不需要二次打磨或者粘接，组装完成后转动顺滑无卡滞。装置的执行机构做了简化设计，将原本复杂的触发结构整合为单拨杆输入，既可以手动按压触发，也可以外接设备的往复运动部件实现自动触发计数，适配不同的使用场景，框架侧面预留了扩展安装孔位，可根据需求加装复位拨杆，实现一键清零功能，也可以扩展更多位数的卷轴，实现更大数值范围的计数需求。
