桌面级龙门式小型数控加工设备结构

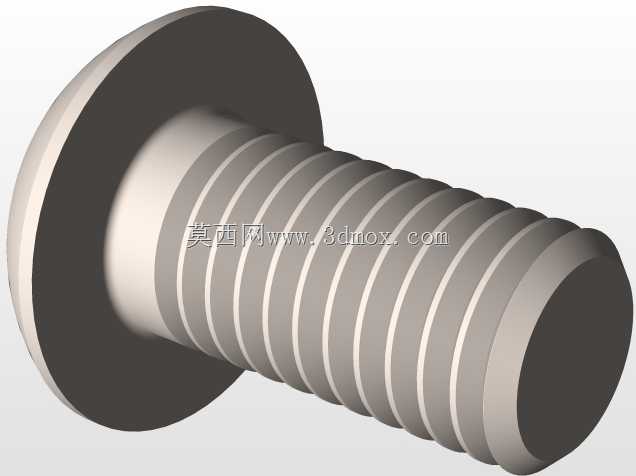

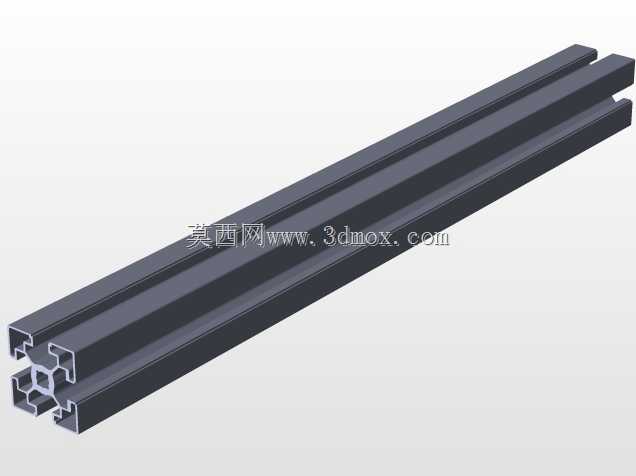

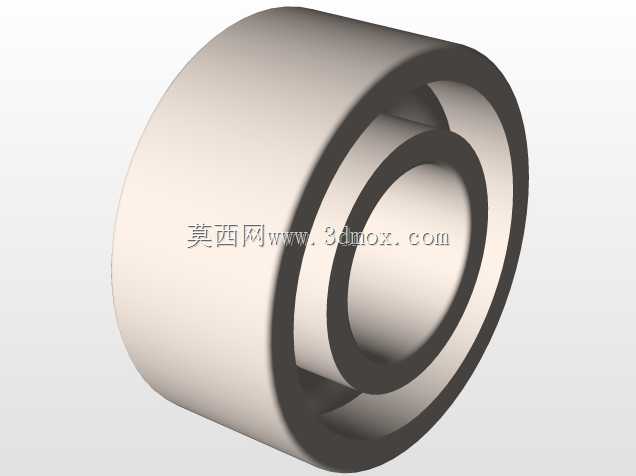

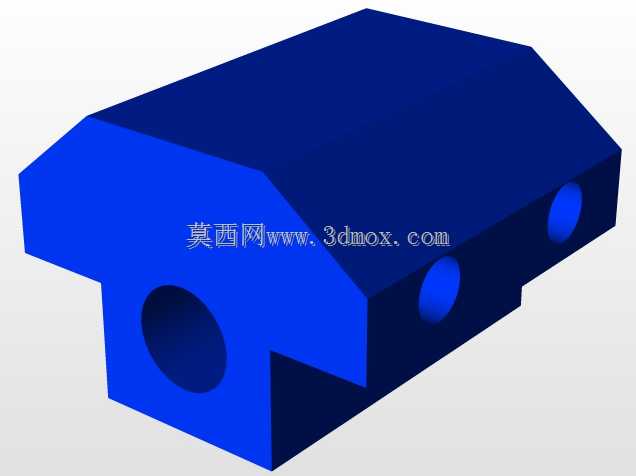

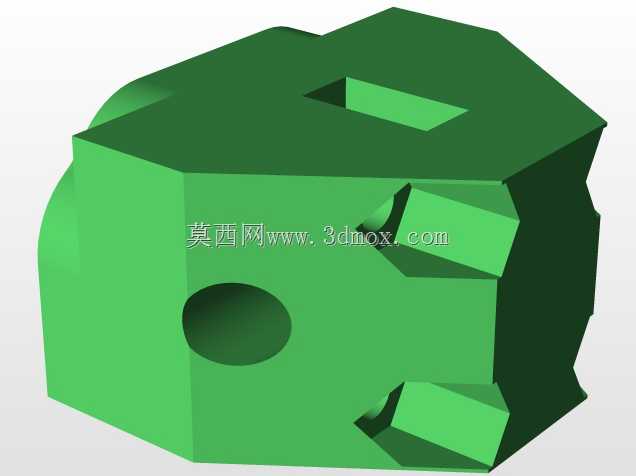

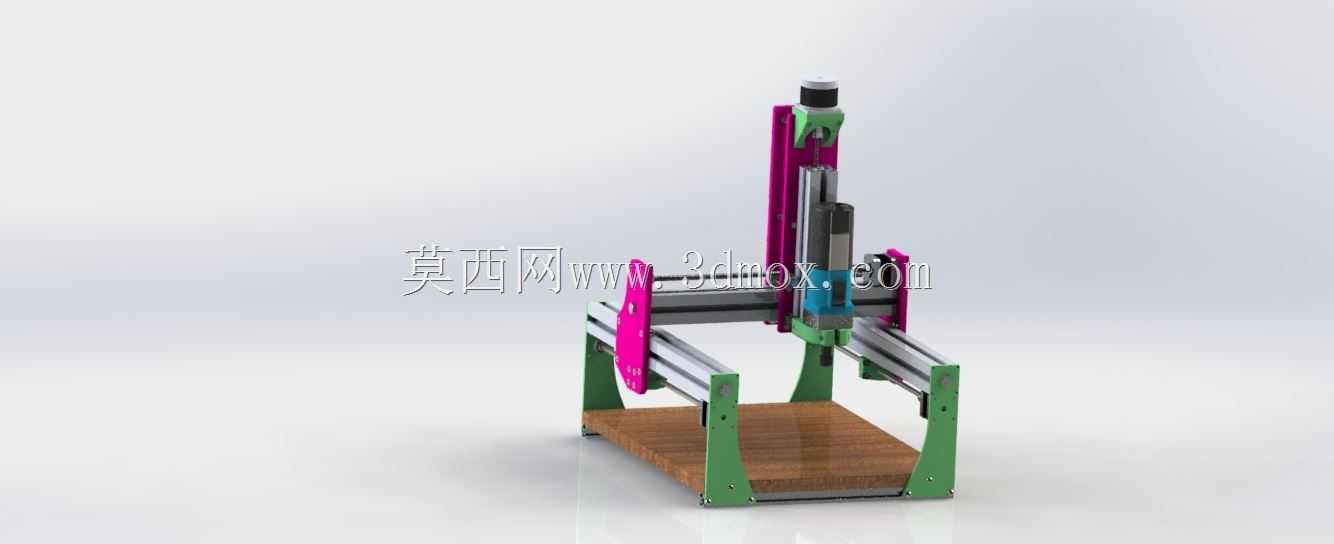

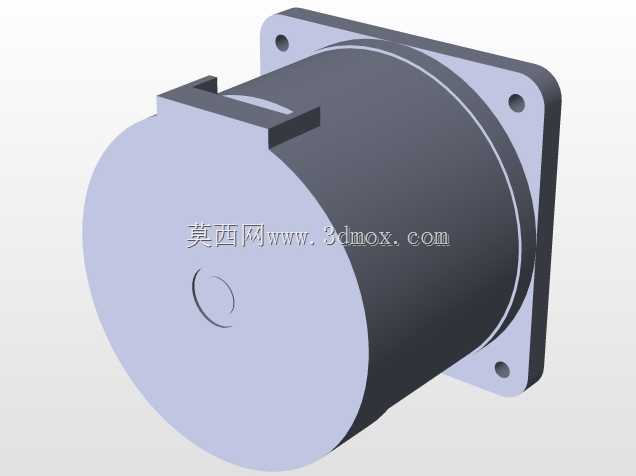

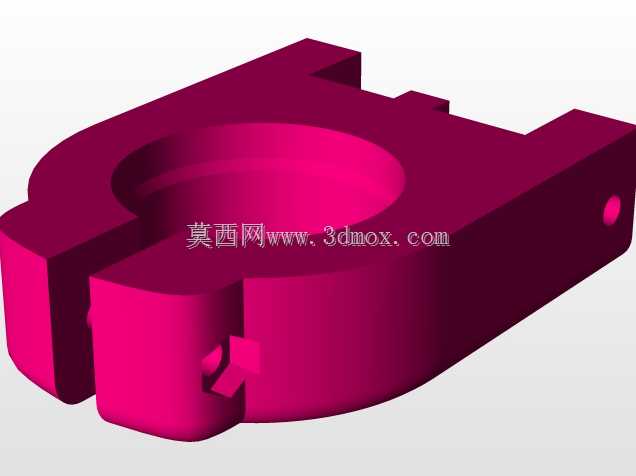

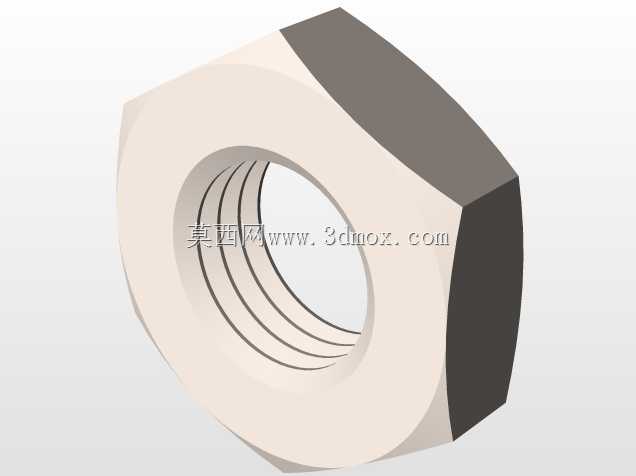

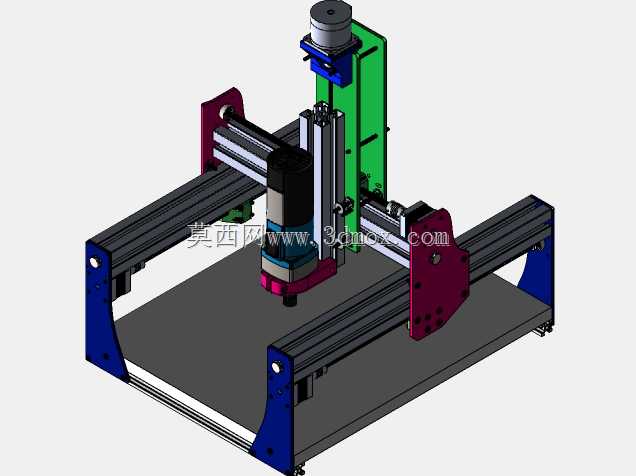

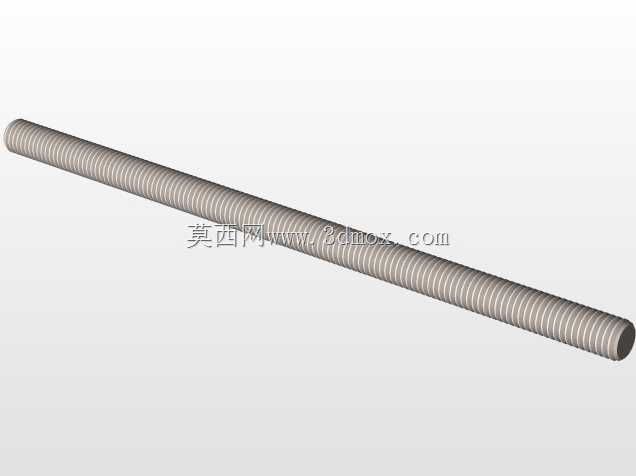

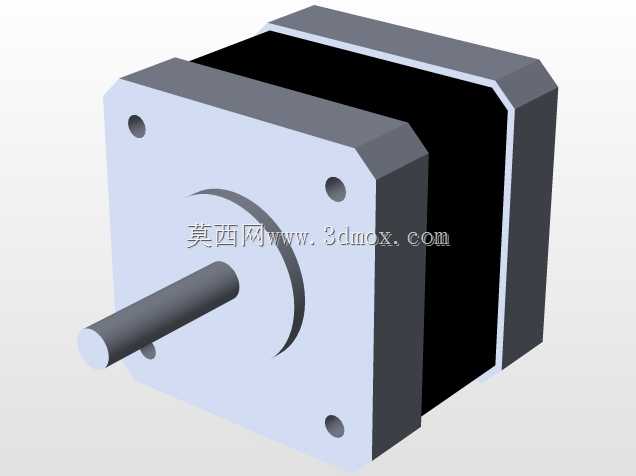

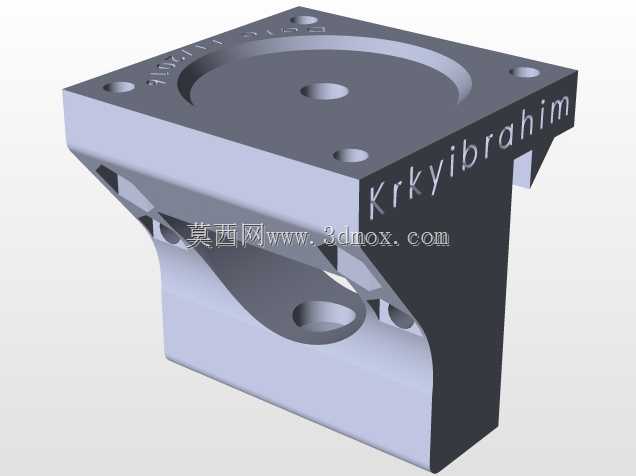

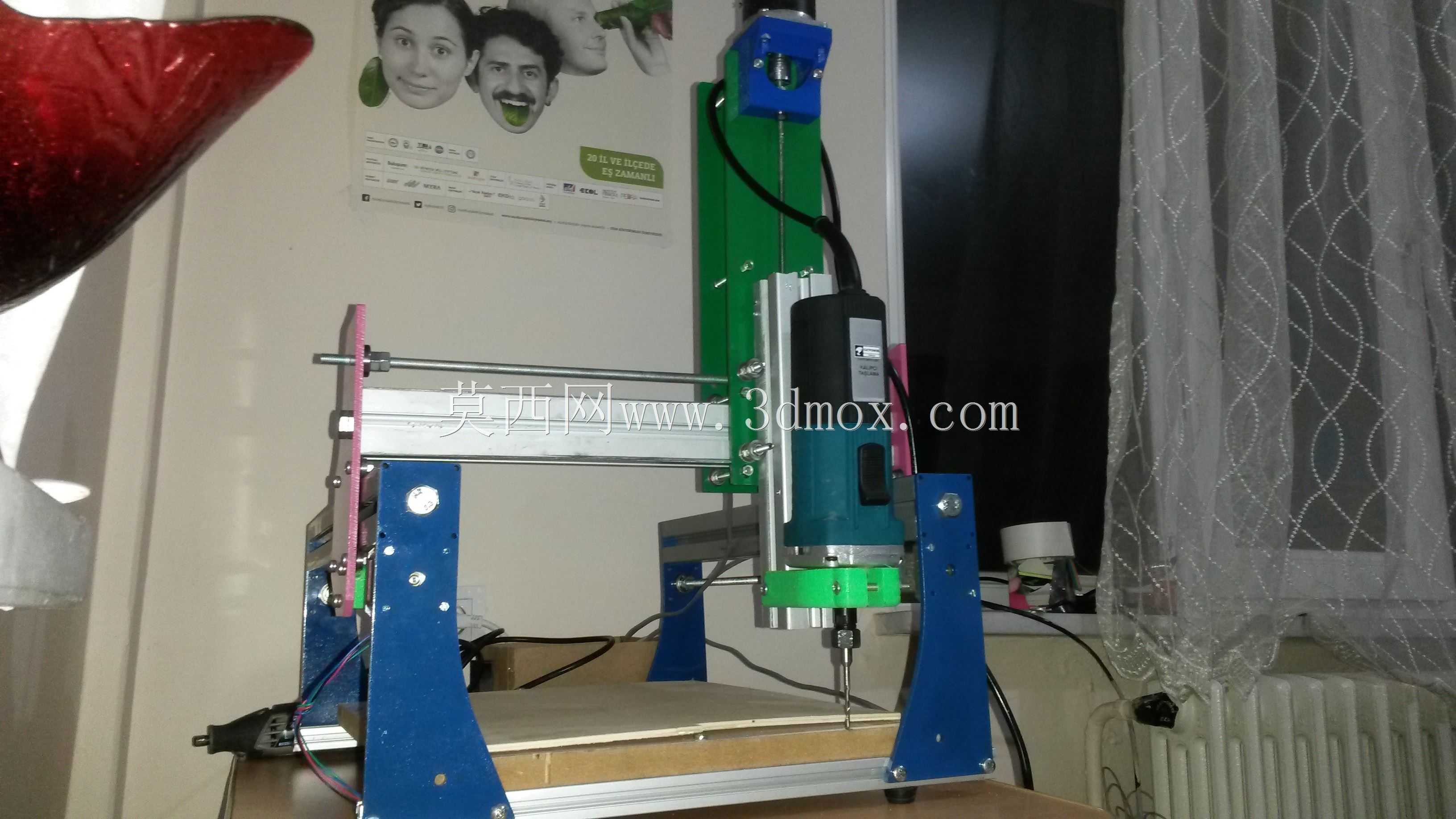

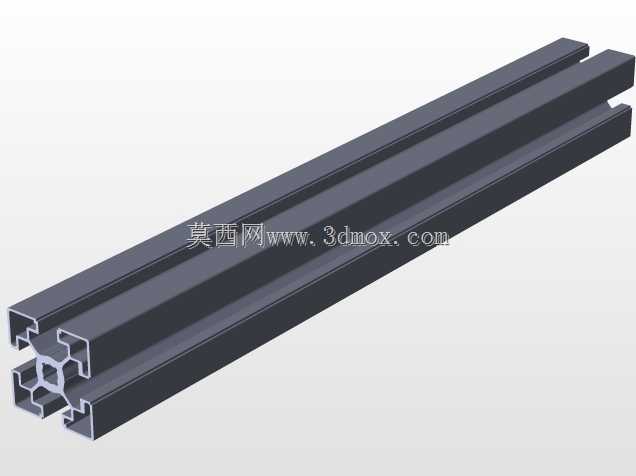

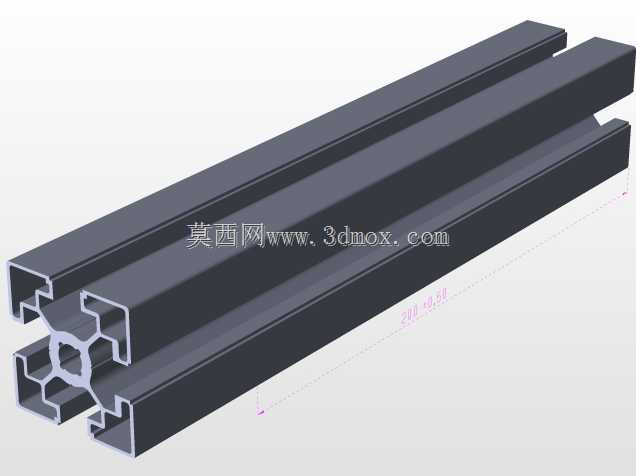

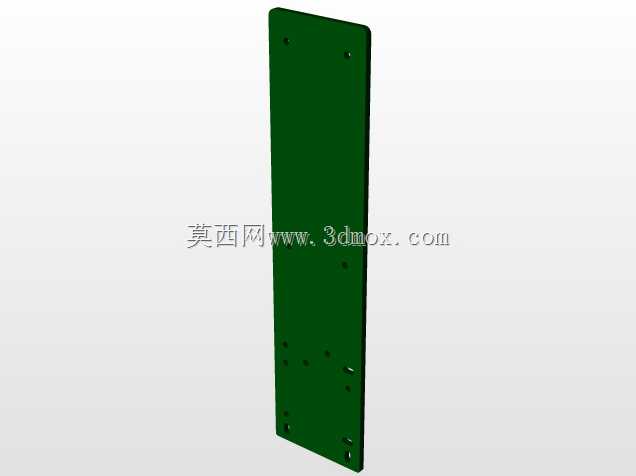

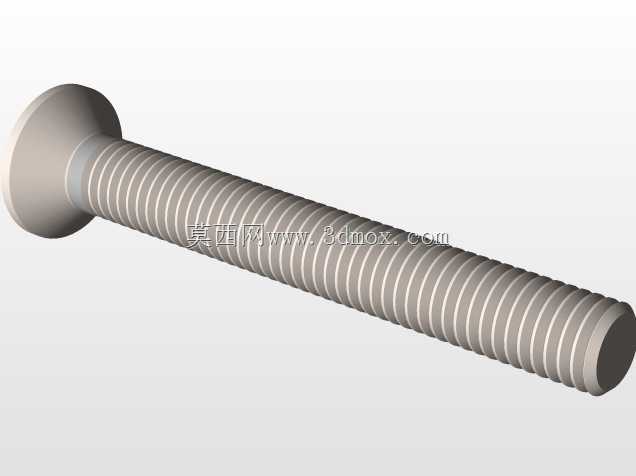

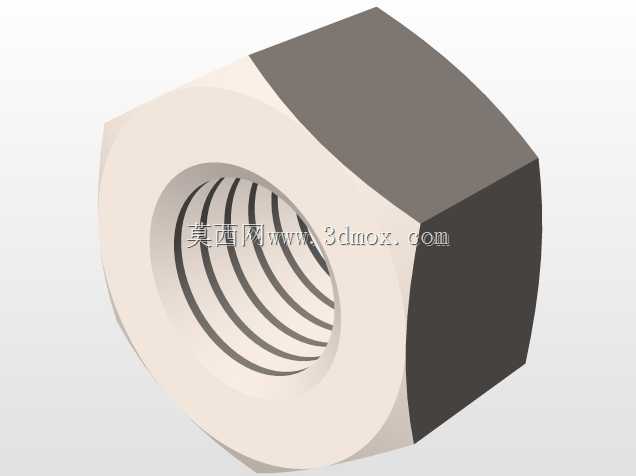

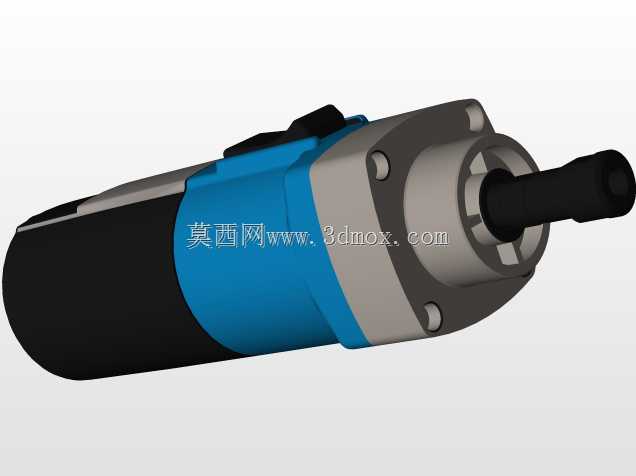

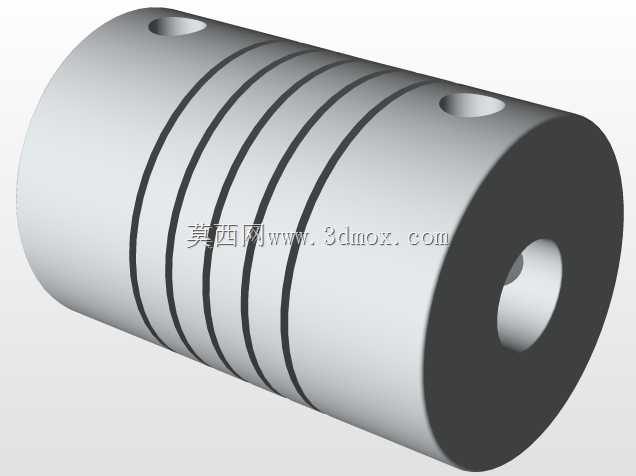

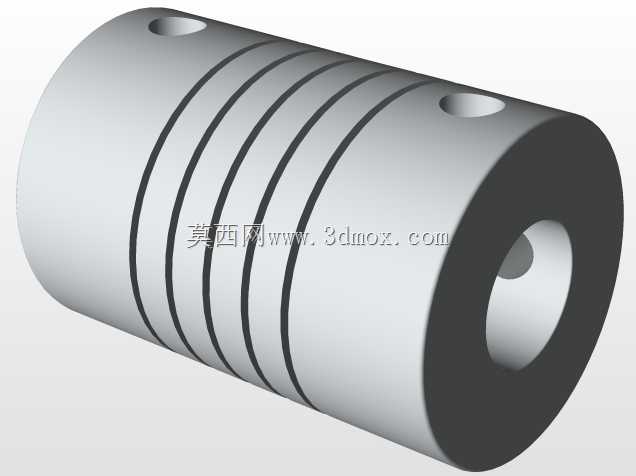

这款小型龙门式数控加工设备，主要面向个人加工工坊、创客工作室、小型零件打样场景设计，可适配软金属、工程塑料、木材、亚克力等多种材质的平面铣削、轮廓切割、钻孔、浅浮雕加工需求，能够覆盖小尺寸定制零件加工、创意手作制作、教学实训操作等多元使用场景，弥补了大型工业机床占地空间大、采购成本高、操作门槛高的短板，适合小批量定制化加工场景使用。设备采用经典龙门移动式结构设计，加工平台固定作为工件承载基准，X轴双导轨沿平台两侧纵向布置，龙门横梁沿X轴导轨做纵向进给运动，Y轴导轨集成在龙门横梁上带动加工主轴做横向进给，Z轴滑台搭载主轴组件完成垂直方向的进给动作，这种结构设计让设备整体受力更均衡，运动过程中重心偏移量更小，能有效保障小行程加工的精度稳定性，同时固定平台的设计也方便用户加装夹具、固定异形工件，无需担心工件随动带来的装夹松动问题。机架主体采用工业铝型材搭配钣金支撑件搭建，两侧蓝色支撑脚采用加厚钣金折弯成型，通过螺栓与铝型材导轨基座牢固连接，既保证了整体机架的结构刚性，又控制了设备整体自重，方便用户根据使用需求挪动设备位置，也降低了整体制造成本。X轴双导轨采用平行布置的线性导轨，搭配滑块与传动组件，保障龙门纵向移动的直线度，两侧红色的传动座集成了丝杠螺母与滑块安装位，将传动受力均匀分散到两侧导轨上，避免单侧受力带来的横梁偏斜问题。Y轴导轨安装在横梁正面，滑座通过滑块与导轨连接，带动Z轴组件横向移动，Z轴采用垂直布置的线性导轨搭配滑台，主轴通过抱箍固定在Z轴滑台上，可根据加工需求更换不同功率的主轴组件，适配不同材质的加工参数要求。设备整体外形尺寸适配桌面放置需求，加工平台预留了标准T型槽安装位，可适配通用平口钳、工件吸盘等多种装夹工具，安装边界预留了电控元件、驱动电机的安装空间，用户可根据自身需求搭配对应的步进电机、驱动板、控制系统，完成设备的组装调试，整体结构模块化程度高，各轴组件拆分清晰，既方便加工制作，也便于后期维护更换易损部件，运动行程设计覆盖常见小型零件的加工尺寸范围，能够满足日常小尺寸工件的全工序加工需求，在加工过程中，固定平台的设计让废屑清理更便捷，开放式的结构也方便用户实时观察加工状态，及时调整加工参数，避免加工故障。
