离心式压缩机涡轮叶轮结构设计

　　在流程工业、动力能源、增压输送领域，离心式压缩机的核心做功部件直接决定整机的压比、效率与运行稳定性，本次呈现的涡轮叶轮作为离心式压缩单元的核心旋转组件，其气动外形与结构强度的匹配设计是整机开发的核心环节。从实际应用场景来看，这类叶轮广泛适配小流量高压力工况的压缩场景，涵盖车用涡轮增压系统的压气机端、小型工业气源增压单元、制冷系统离心压缩段、航空辅助动力单元的压缩级等场景，不同场景下对叶轮的转速耐受能力、气动效率、抗疲劳性能的要求各有侧重，设计过程中需要同步匹配气动性能与结构可靠性的双重边界。

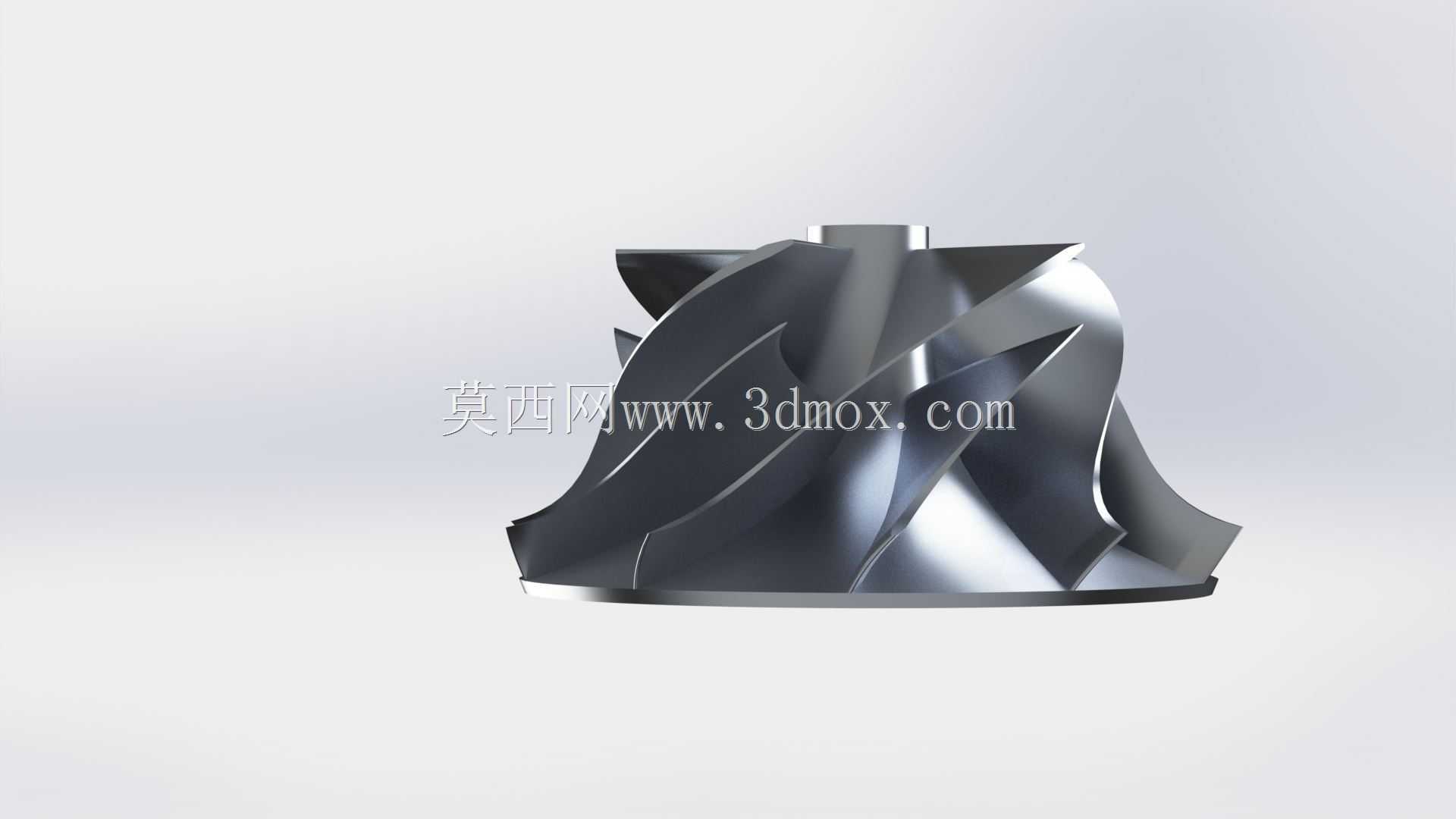

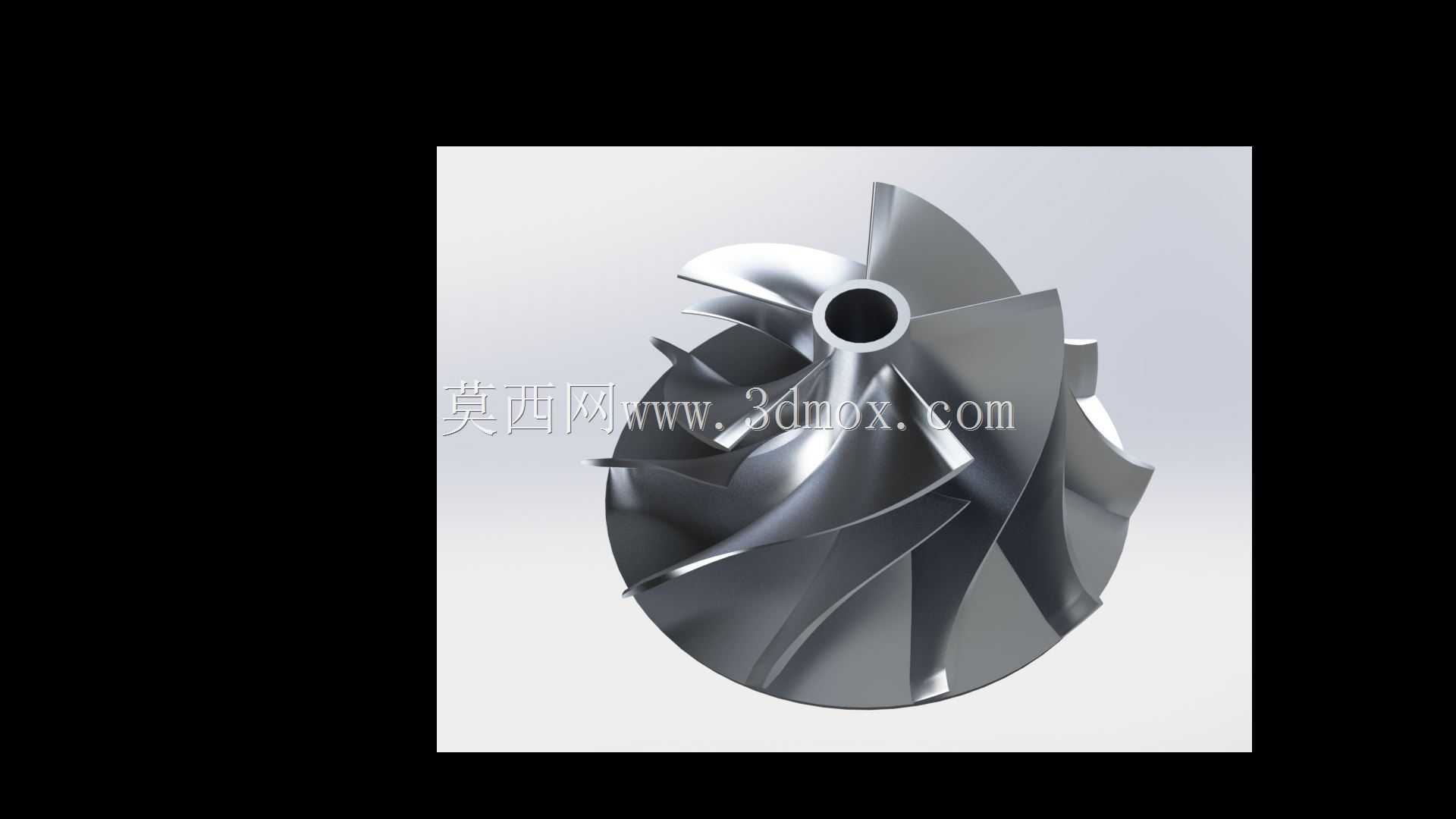

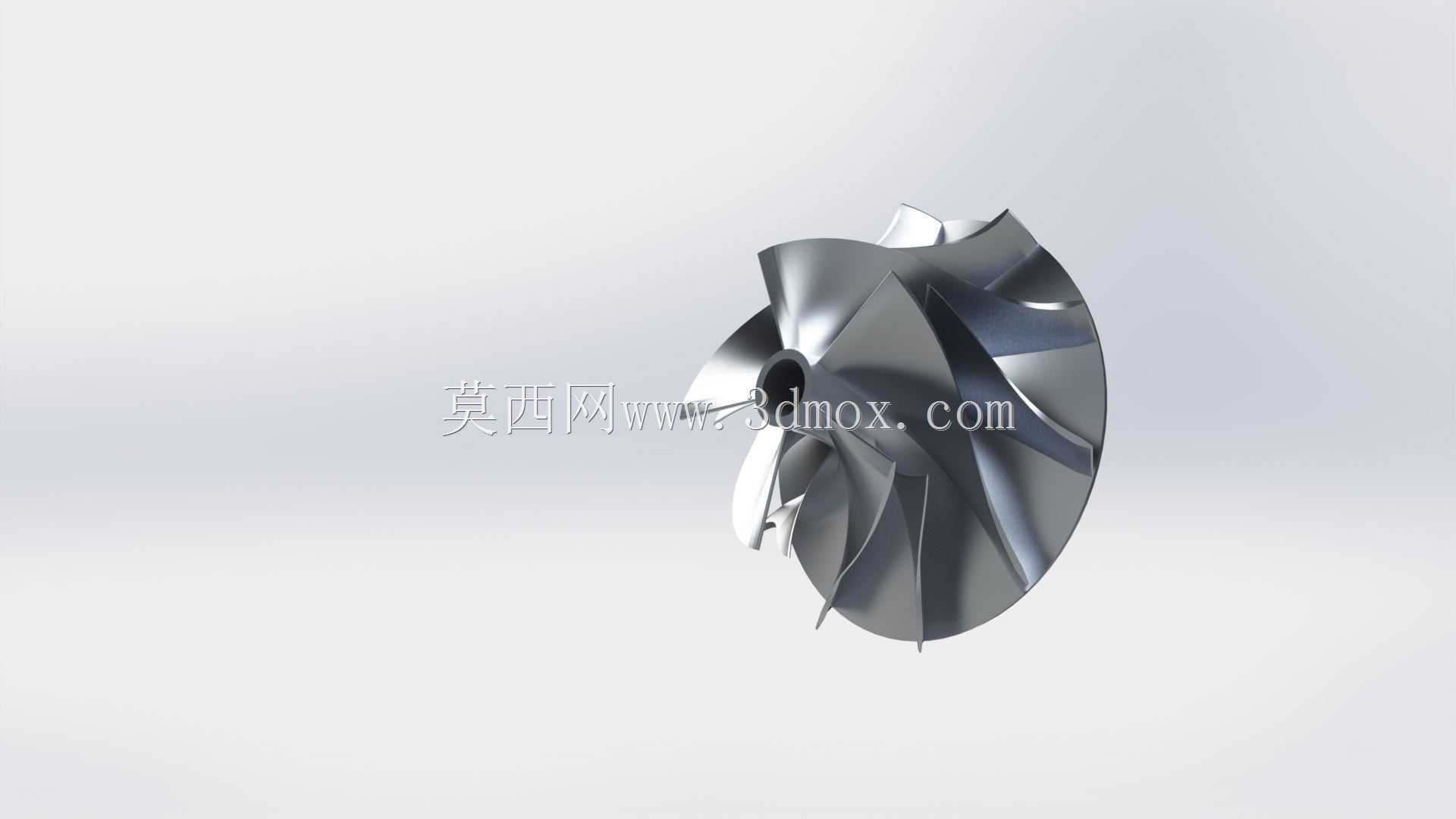

　　从功能特性来看，该叶轮为半开式三元流结构，叶片采用空间扭曲曲面造型，旋转过程中可对轴向进入的气流持续做功，通过离心力作用将气流沿径向甩出，同时完成动能向压力能的初步转换，后续配合扩压器、蜗壳等部件即可实现气体的连续增压。半开式结构的设计选型，一方面规避了闭式叶轮轮盖带来的额外转动惯量与应力集中风险，可适配更高的运行转速，另一方面相比全开式叶轮，叶顶间隙的泄漏损失控制在合理区间，兼顾了效率与结构强度的平衡。叶片前缘采用小圆头修型设计，可降低不同工况下气流攻角变化带来的流动分离风险，叶尾缘做了厚度收窄处理，减少气流尾迹损失，提升整级的气动效率。

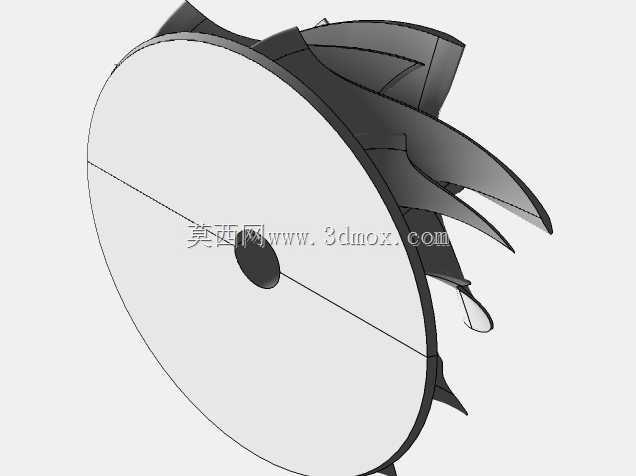

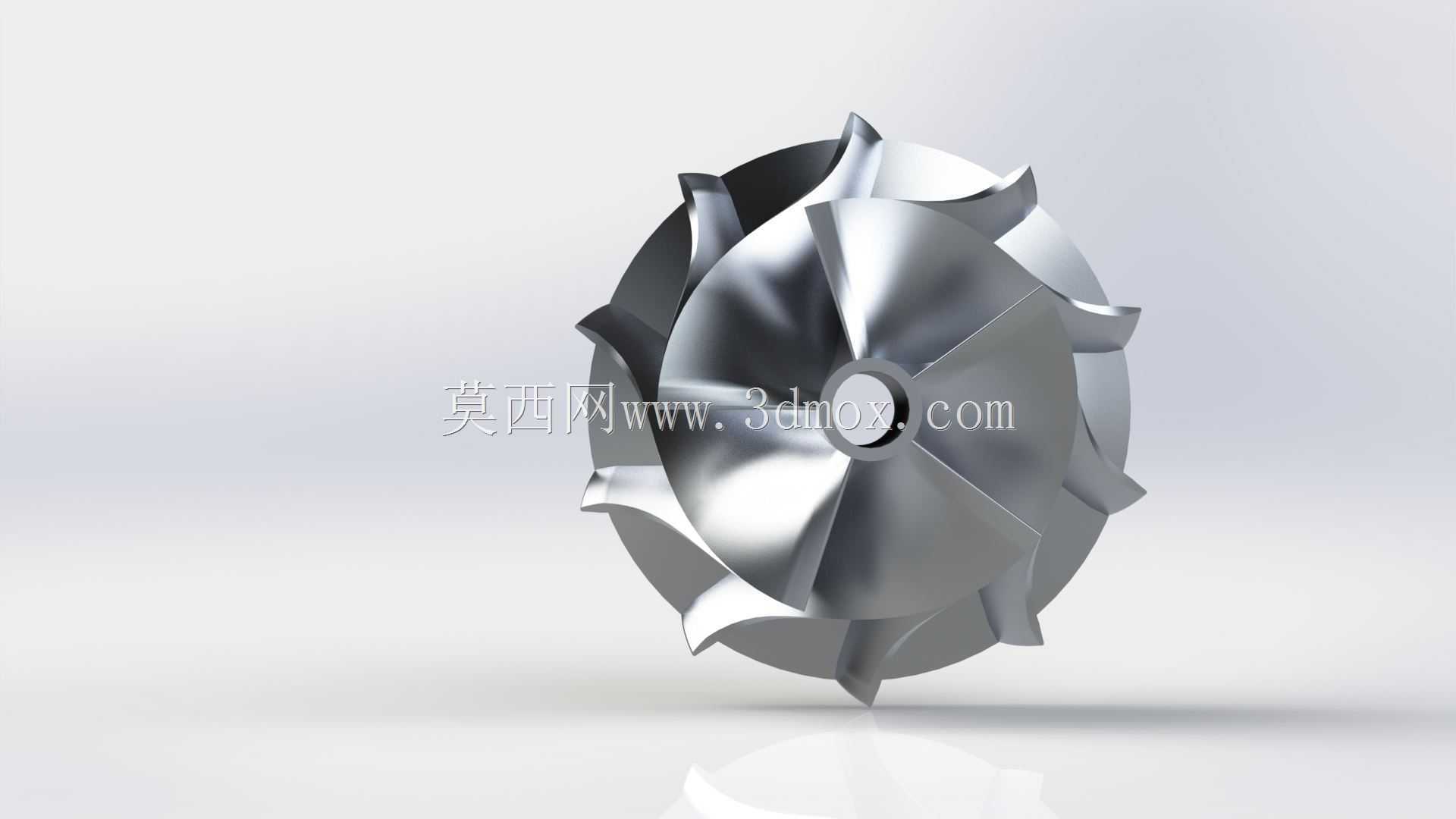

　　设计思路上，这类叶轮的开发首先基于一维气动计算确定进出口直径、叶片数、叶顶转速等核心参数，再通过三元流场迭代优化叶片的中弧线与厚度分布，确保流道内的气流速度分布均匀，避免局部超声速区带来的激波损失，同时要完成结构强度校核，包括高速旋转下的离心应力计算、叶片模态分析，避开运行转速区间的共振频率，还要考虑不同温度工况下的材料热变形对叶顶间隙的影响，确保运行过程中叶轮与壳体不会发生刮蹭。从安装边界来看，叶轮中心设置了与主轴配合的定位轴孔，轴孔端面设计有键槽或端面定位结构，可实现与驱动轴的周向固定与轴向定位，安装时需要严格控制叶轮的动平衡精度，通常要做双面动平衡校正，残余不平衡量需控制在对应转速等级的允许范围内，避免高速运行时产生过大振动。叶轮的轴向安装尺寸需要匹配主轴的轴肩定位尺寸，径向最大外圆尺寸需要与压气机壳体的内壁保持均匀的设计间隙，间隙值通常根据叶轮直径、运行温度、材料膨胀系数综合确定，过小易引发刮蹭故障，过大则会增加泄漏损失降低效率。

　　在实际工程选型应用中，这类叶轮的材质通常根据运行转速与介质特性选择，低压比低转速场景可采用高强度铝合金铣削加工，高转速高压比场景则会选用钛合金或高温合金材质，加工方式可采用五轴铣削整体成型，也可通过精密铸造完成毛坯后再做型面精加工，不同加工方式对应的型面精度、表面粗糙度要求不同，直接影响叶轮的实际运行效率与疲劳寿命。流道表面的粗糙度需要控制在合理范围内，降低气流沿程摩擦损失，叶片根部与轮盘的连接位置做了大圆角过渡处理，减少应力集中系数，提升叶轮的抗疲劳循环能力，可适配长时间连续运行的工业场景需求。
