LINUXCNC控制台式数控加工设备结构设计

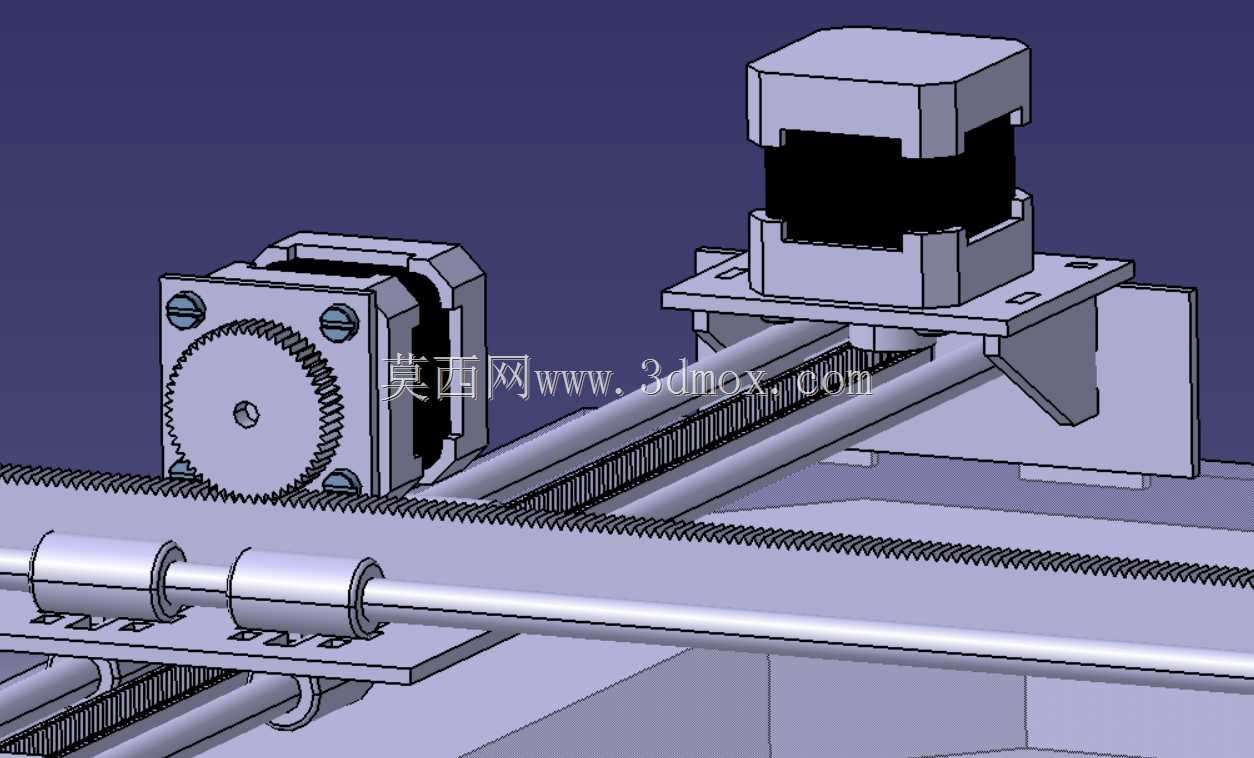

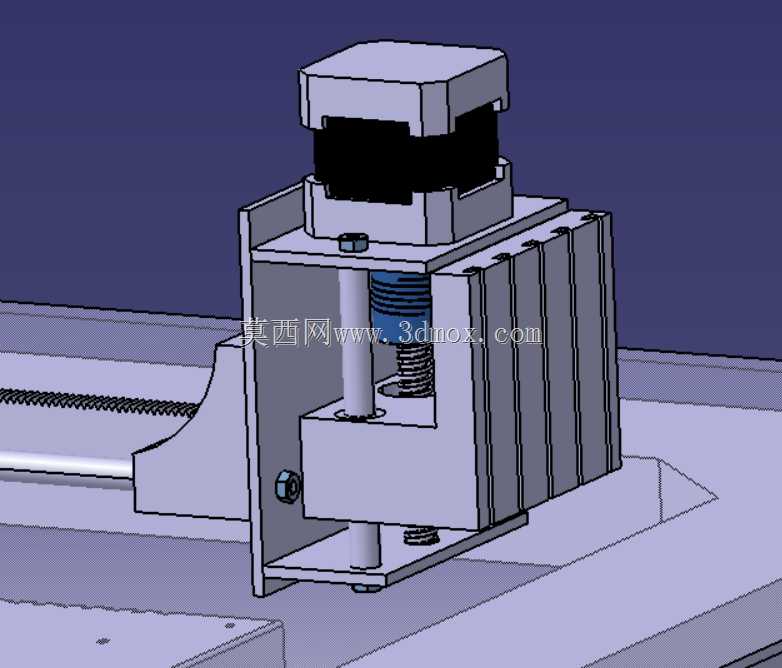

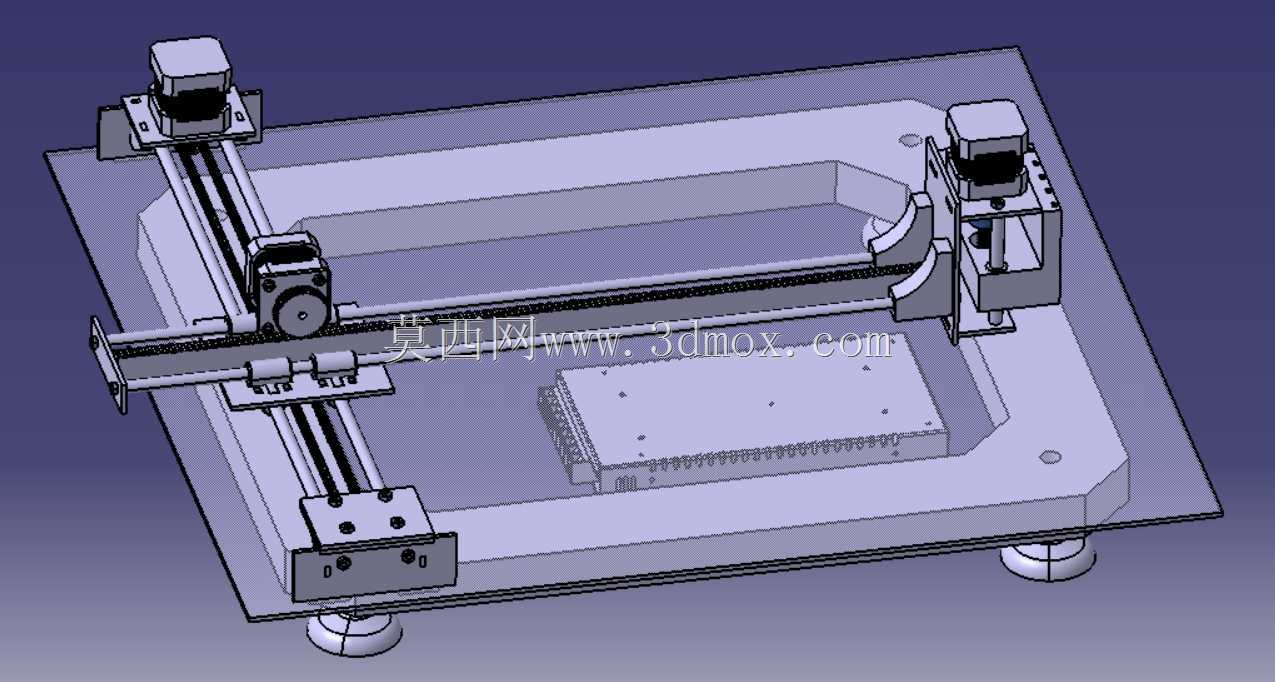

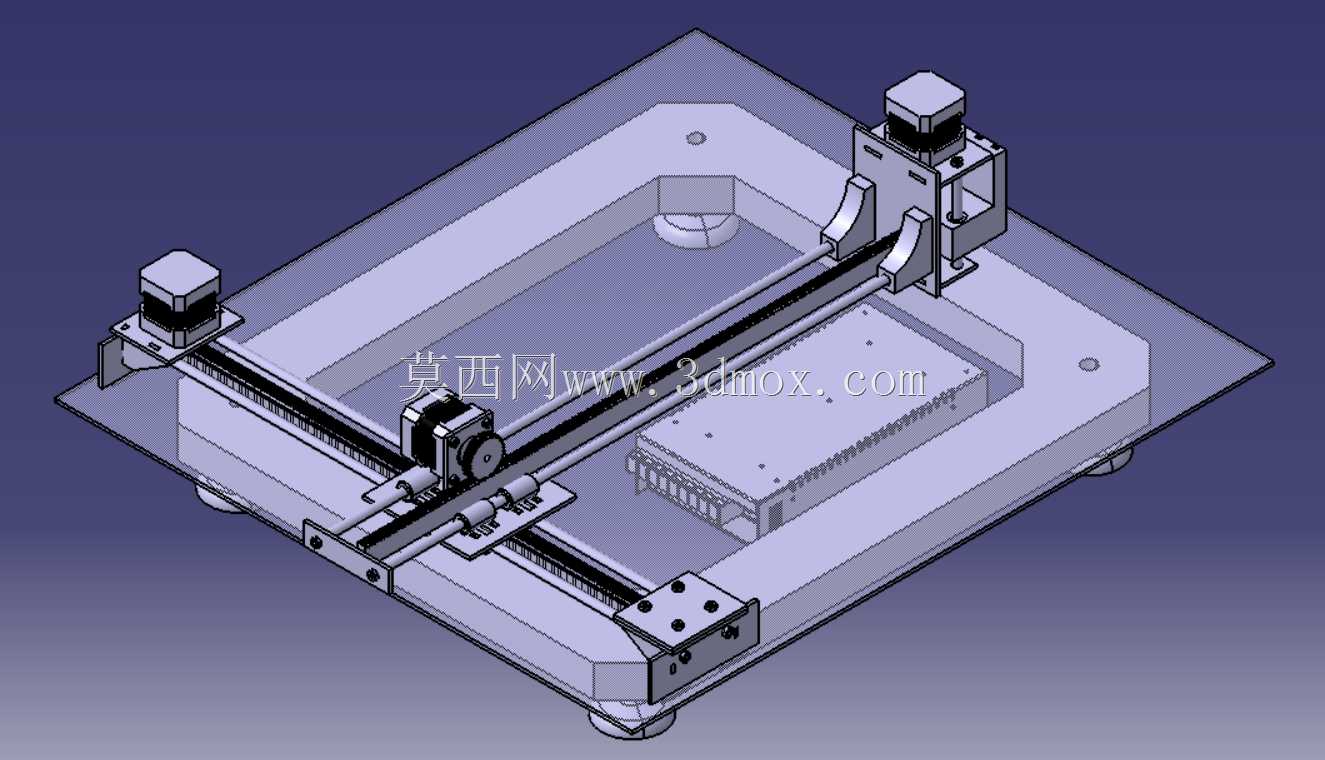

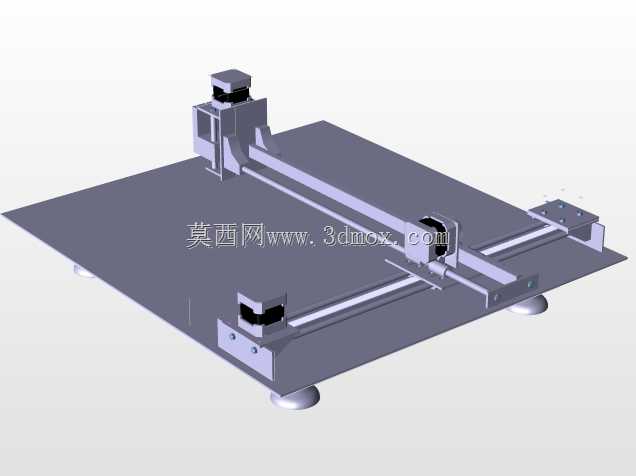

这款台式数控加工设备主要面向小型加工场景与个人创客加工需求，可放置在常规工作台面使用，无需占用独立的大型工业生产场地，适配小尺寸工件的铣削、雕刻、钻孔等多类轻负荷加工作业，能够覆盖塑料、软金属、木质板材等常见加工材料的加工需求，在小型零件打样、个性化文创产品加工、教学实训操作等场景中都能发挥稳定作用。设备整体采用台式龙门架构设计，运动执行部分采用双轴同步驱动的横向移动龙门搭配纵向滑台的布局，加工头搭载在横向移动的滑座上，可实现X、Y、Z三个轴向的精准进给运动，各轴向均配置独立的驱动单元来传递运动动力，传动路径经过紧凑化排布，尽可能压缩设备整体的占地尺寸，让设备在有限的台面空间内获得尽可能大的有效加工行程。设备的底座采用框架式承托结构，底座平面预留了工件装夹的固定点位，可搭配通用工装夹具完成不同外形工件的装夹固定，底座底部设置有可调支撑脚，可根据放置台面的平整度调整支撑高度，保证设备整体处于水平工作状态，避免因台面倾斜影响加工精度。在设计思路上，这款设备围绕开源控制系统的适配性做了针对性的结构优化，所有驱动部件的安装位都预留了标准接线与走线空间，控制模块可直接集成在底座的空余区域，无需额外增设独立的控制柜体，进一步缩小设备的整体占用空间。各运动轴的导轨安装面都做了平面度适配设计，保证导轨安装后的平行度与直线度满足运动精度要求，传动部件的张紧结构采用外露可调式设计，日常维护时无需大范围拆解设备外壳即可完成传动带或传动丝杠的张紧度调整，降低设备的日常维护难度。设备的安装边界充分考虑了台面放置的使用需求，整体外轮廓的长宽尺寸控制在常规工作台可容纳的范围内，高度方向预留了加工头上下运动的足够行程，不会因为Z轴向上抬升出现超出常规操作空间的问题，设备的操作侧预留了足够的工件上下料空间，操作人员在常规坐姿状态下即可完成工件装夹、加工对刀、过程观察等全部操作，无需额外调整操作姿态。设备的运动部件都设置了物理限位结构，可避免运动超程造成的部件碰撞损坏，配合控制系统的软限位设置，形成双重的行程保护机制，提升设备运行的安全性。
