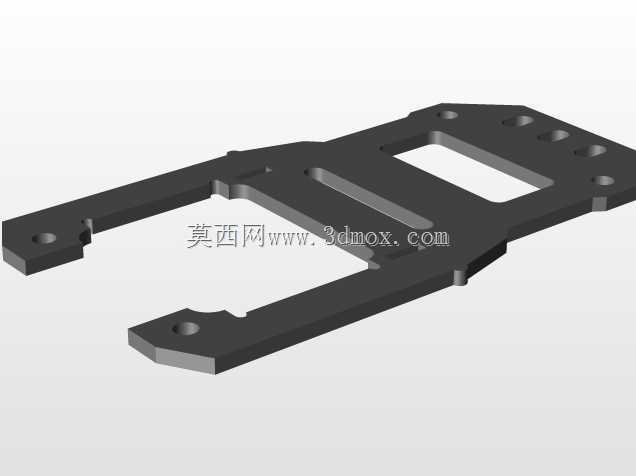

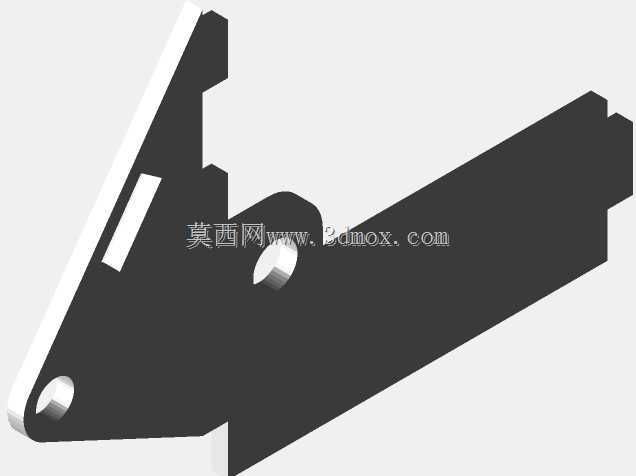

四旋翼无人机X210机架结构设计

这款四旋翼机架是专为小型穿越类航飞设备打造的核心承载结构，主要应用于户外竞速航模、低空近景航拍、小型作业载荷搭载等场景，作为整台无人机的骨架结构，它承担着固定动力电机、飞控板、电池、图传模块等全部核心组件的作用，所有机载部件的安装定位、飞行过程中的受力传导、姿态调整时的结构支撑都需要依托该机架完成。从功能特性来看，该机架采用四轴对称式X型布局，四个机臂向外均匀延伸，这种布局能够让四个动力单元的拉力分布更均衡，在飞行做翻滚、急转、加速等机动动作时，各个方向的受力可以快速传导至中心主体区域，避免单侧机臂应力集中导致的结构形变或断裂，机臂末端预留的电机安装位做了适配性的孔位设计，能够匹配对应规格的无刷电机安装固定，孔位的排布兼顾了常用电机的安装孔距，不需要额外打孔改装就可以完成动力组件的装配。在设计思路上，这款机架优先考虑了轻量化与结构强度的平衡，整体采用镂空减重设计，在机臂非受力区域、中心板非安装区域去除多余材料，既能够降低整机起飞重量，提升飞行续航时间与机动灵活性，又在机臂与中心板的连接位置、电机安装座位置做了加厚加强处理，应对飞行过程中产生的振动、降落时的冲击载荷，避免结构失效。机架的中心区域预留了多层安装空间，可以分层放置飞控主板、电调、电池、图传与接收设备，各个组件的安装边界做了清晰的避让设计，不会出现组件安装干涉的问题，机臂的长度经过适配调校，既能够保证相邻螺旋桨转动时不会出现打桨问题，又不会因为机臂过长导致整机尺寸过大、飞行风阻提升，机架整体的安装孔位都做了对位校准，组装时不需要反复调整位置就可以保证四个机臂的水平度与对称度，降低组装调试的难度，能够让装机后的飞行姿态更稳定，减少因为机架安装偏差导致的飞行偏移、振动过大等问题。
