适配索尼A5100的双轴下置航拍云台结构

该结构为适配索尼A5100类微单相机设计的双轴下置万向节，核心应用场景为固定翼无人机航空测绘作业，可在固定翼高速巡航、气流扰动的复杂飞行状态下，为测绘相机提供稳定的拍摄姿态基准，避免机身俯仰、滚转方向的姿态波动传递至相机端，保障航测影像的重叠率、清晰度满足后期正射影像拼接、地形三维建模的精度要求，解决固定翼航测中相机姿态不稳导致的影像模糊、坐标偏移等常见问题。

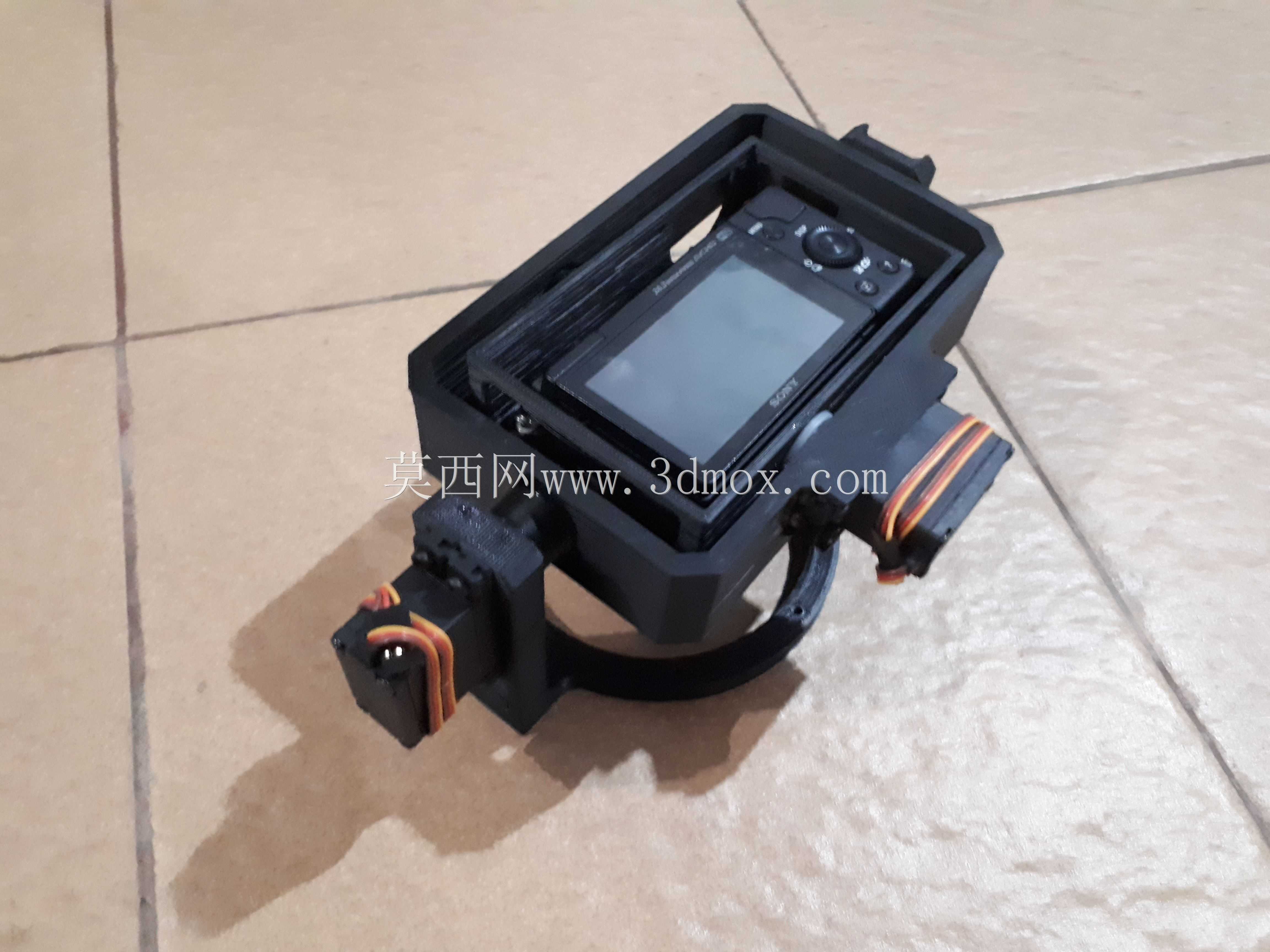

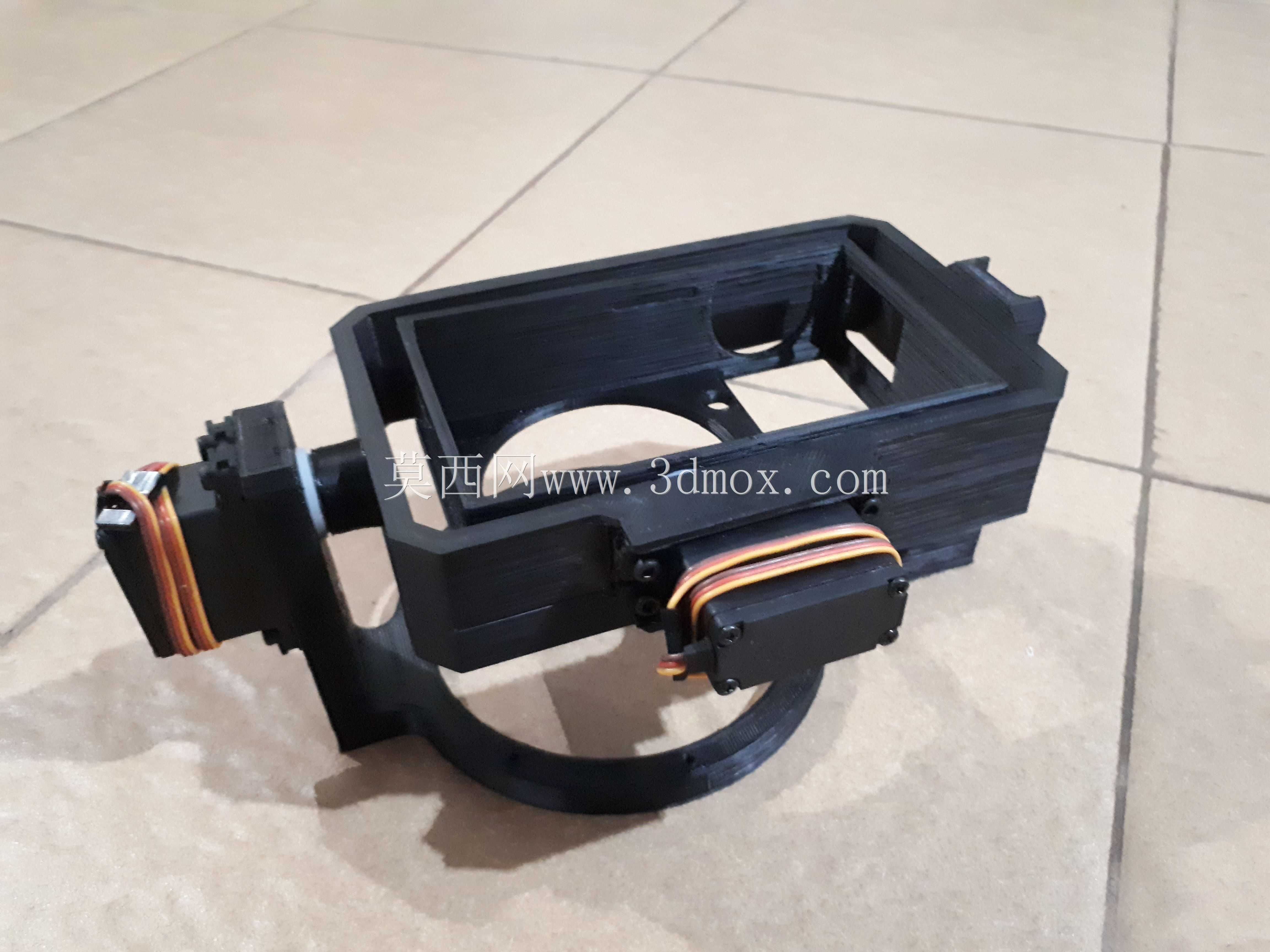

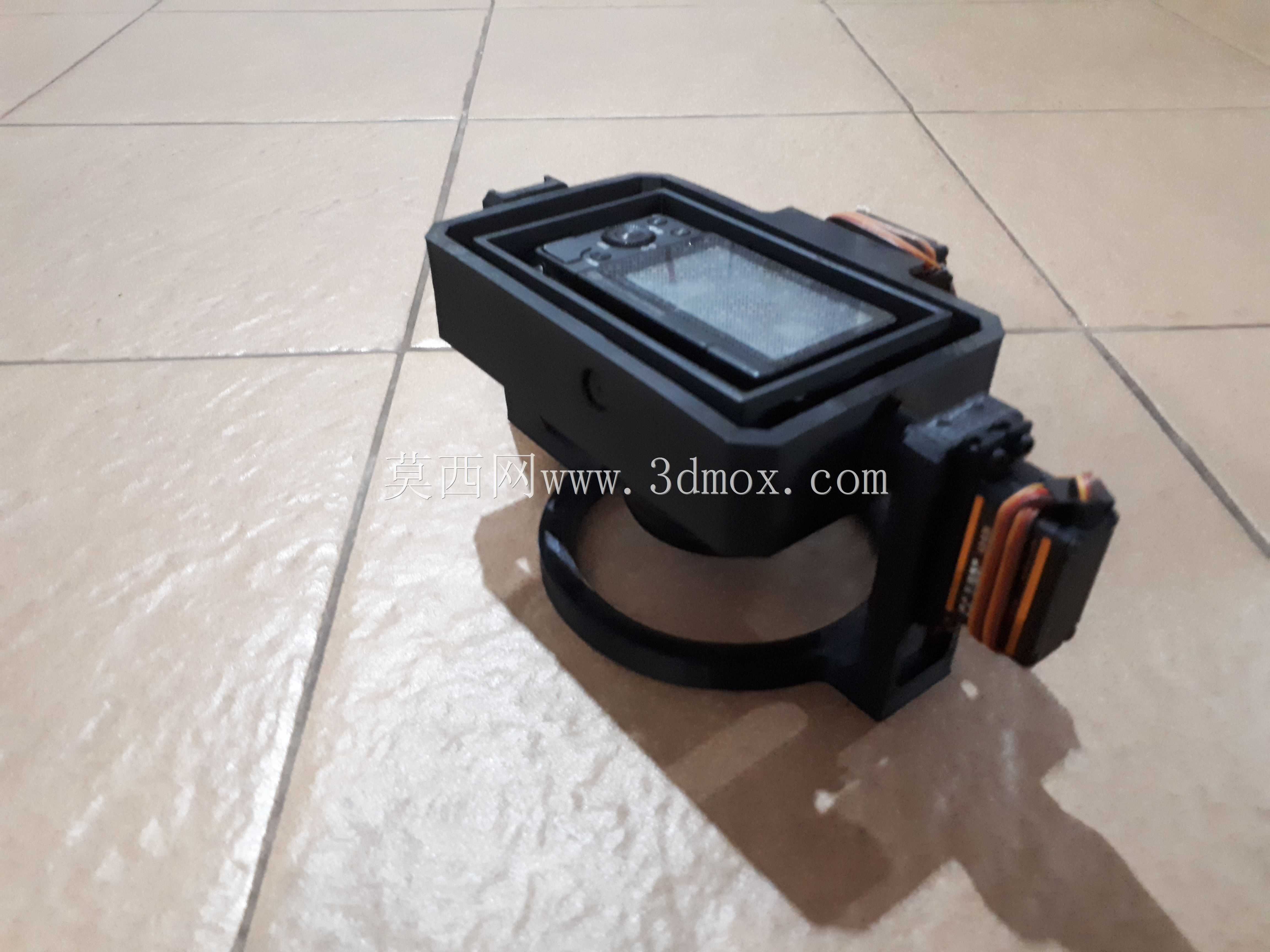

功能层面，该云台采用双轴独立伺服驱动架构，分别对应俯仰、滚转两个维度的姿态修正，可配合飞控系统的姿态反馈数据实时调整相机角度，既可以保持镜头始终垂直向下完成正射航测拍摄，也可根据作业需求调整俯仰角度完成倾斜摄影采集，适配不同航测任务的拍摄需求。结构上采用框式承载设计，外层主框架承担机身连接与姿态调整的载荷传递，内层相机安装位设置有环形限位结构，可在飞行过载、突发气流冲击时限制相机的位移幅度，避免伺服机构受冲击损坏，走线槽集成在框架侧壁，可将伺服舵机的连接线规整收纳，避免飞行中线材晃动产生风阻或干扰舵机运动。

设计思路上优先考虑固定翼航测的轻量化需求，整体框架采用镂空减重设计，在保证结构刚性的前提下尽可能降低整体重量，减少对无人机有效载荷的占用；安装边界方面，云台顶部设置有标准的航测设备安装接口，可适配多数固定翼航测无人机的机腹挂载位，相机安装腔的尺寸完全匹配索尼A5100相机的机身轮廓，预留了镜头下沉的环形空间，不会遮挡镜头视场角，同时两侧的舵机安装位与框架采用一体化定位设计，装配时无需额外调整舵机中立位置即可保证初始姿态水平，降低外场作业的装配调试难度。伺服舵机采用标准航模伺服的安装尺寸，后期维护更换时无需修改结构即可直接替换通用配件，适配外场作业的快速维修需求。
