四旋翼穿越机机架结构设计方案

这款四旋翼飞行载具机架，主要面向低空近距航拍、户外穿越飞行、小型作业载荷搭载等场景使用，能够为飞控系统、动力组件、电池模块、摄像设备提供稳定可靠的安装承载基础，适配户外复杂气流环境下的稳定飞行需求，兼顾轻量化与结构强度的平衡，满足爱好者日常飞行、小型作业任务的使用要求。

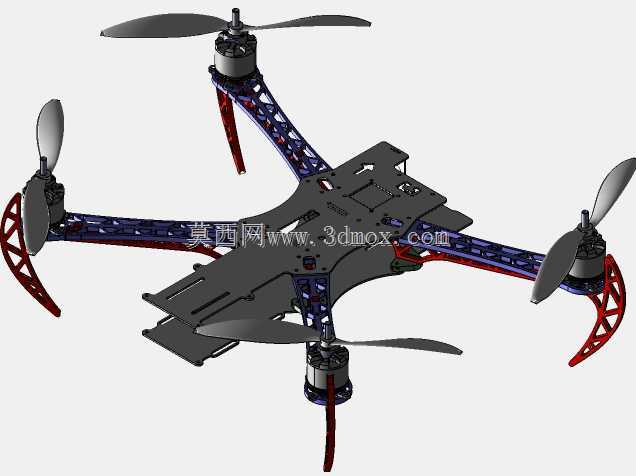

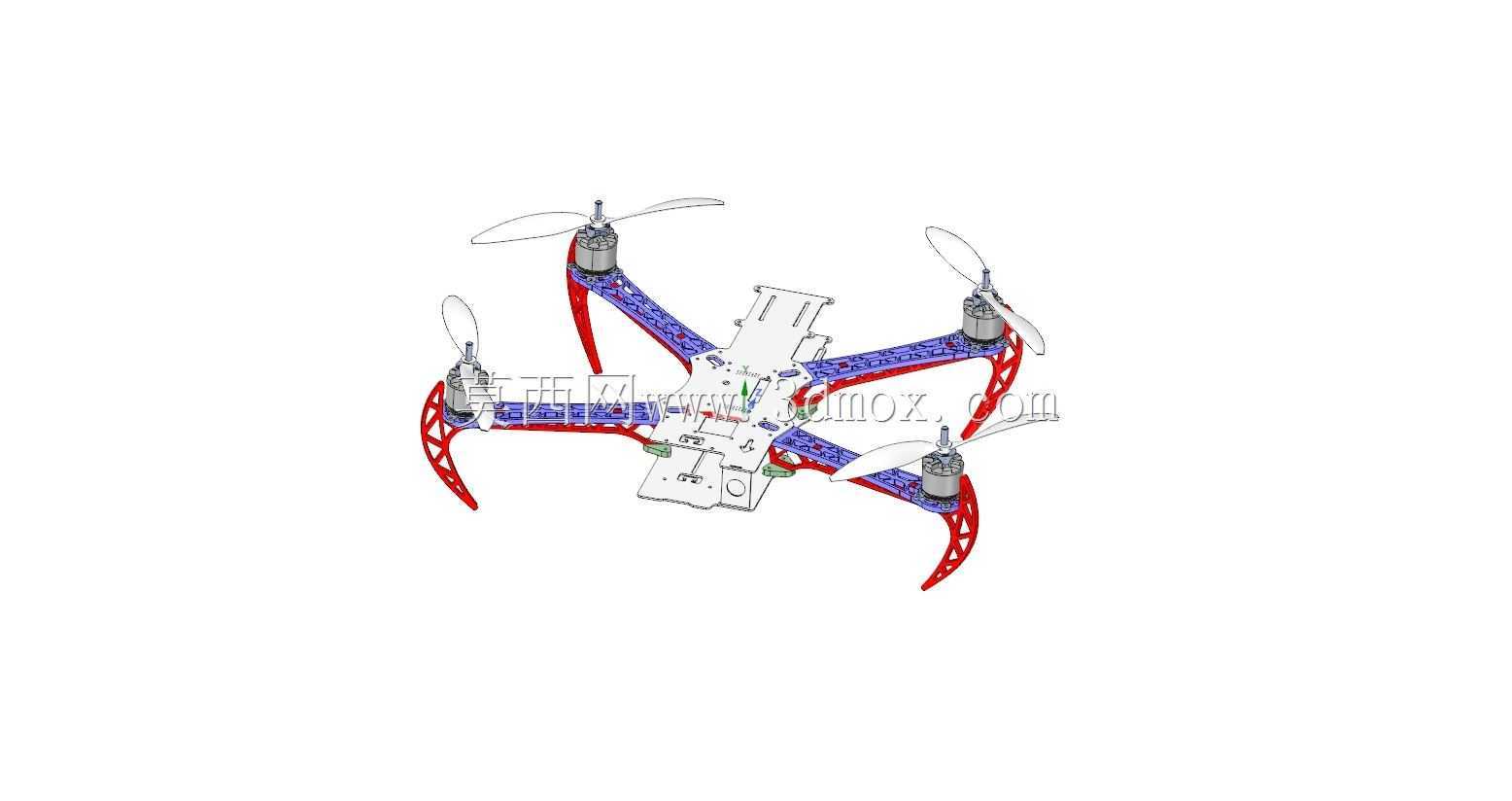

从功能特性来看，该机架采用四轴对称布局，四个机臂沿中心机身呈X型向外延伸，每个机臂末端预留标准动力安装位，可适配对应规格的无刷电机与螺旋桨，对称式的布局能够让四个动力单元的输出扭矩相互平衡，降低飞控系统的姿态校准难度，提升飞行过程中的姿态稳定性。机架的中心板区域做了分层安装设计，上层可放置飞控板、GPS模块、图传天线等电子元件，下层可固定锂电池、电调等重量较大的部件，通过上下分层的布局将整机重心控制在机架几何中心位置，减少飞行过程中的重心偏移带来的姿态修正负担。机臂末端做了上扬式的造型设计，既能够提升机臂的结构抗扭强度，也能为螺旋桨预留足够的旋转净空，避免桨叶旋转过程中与机架结构发生剐蹭，同时弧形的机臂轮廓能够降低飞行过程中的风阻，减少动力的无意义损耗。

设计思路上，这款机架优先兼顾结构强度与自重控制，机臂主体采用镂空加筋的结构形式，在保证机臂抗弯折、抗扭转性能的前提下，尽可能去除非承重区域的材料，降低整机自重，从而提升飞行续航时间与机动灵活性。机臂与中心板的连接位置做了加强过渡设计，避免飞行过程中机臂受振动影响出现连接松动或者断裂的问题，起落支撑部分采用一体化延伸的弧形支脚，无需额外加装起落架，支脚末端向下延伸形成支撑点，能够在降落时缓冲地面冲击，同时为底部搭载的摄像设备预留足够的离地间隙，避免起降过程中镜头与地面发生磕碰。

从安装边界来看，机架的中心安装区域预留了标准化的飞控安装孔位，可适配主流规格的开源飞控模块，机臂末端的电机安装孔位符合常用航模电机的安装尺寸，无需额外打孔改装即可完成动力组件的装配。整机展开后对角电机轴距适配中等尺寸螺旋桨，既能够保证足够的升力输出，也不会因为尺寸过大影响穿越飞行时的通过性，机架底部预留了通用设备安装位，可挂载运动相机、小型抛投装置等作业配件，满足不同场景下的功能拓展需求。机架的所有走线槽都沿机臂内侧布置，能够将电调线、电机线、图传线规整收纳在结构内部，既减少飞行过程中的线材风阻，也能避免线材外露被螺旋桨剐蹭造成飞行故障。
