四叶片同步可调式机械孔径调节装置

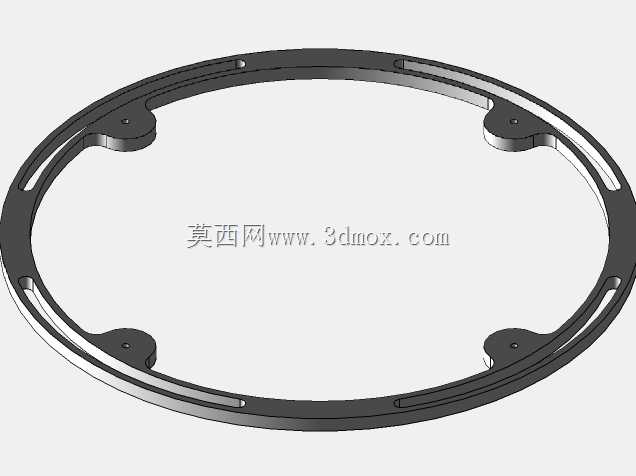

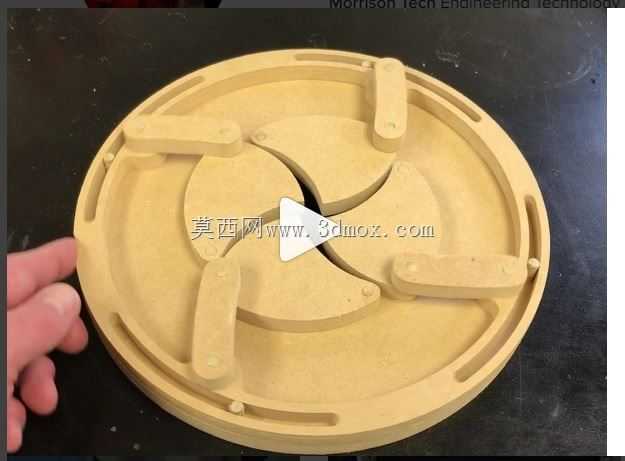

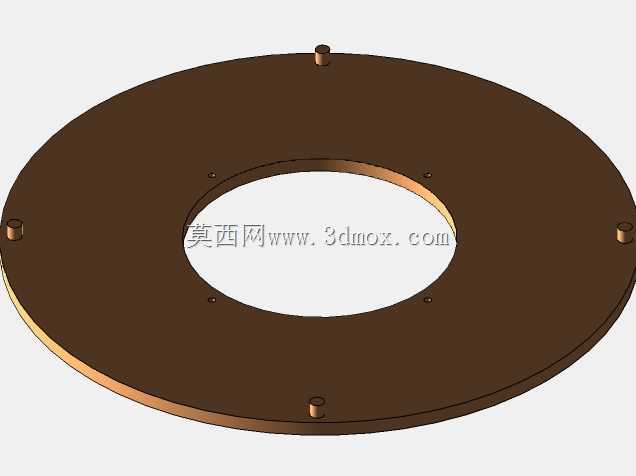

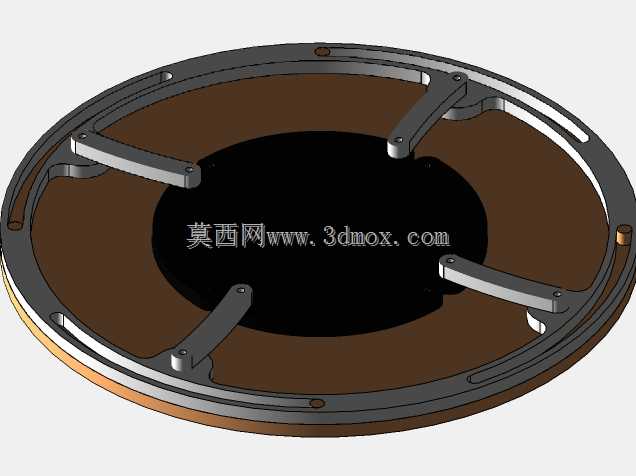

这款四叶片同步可调式机械孔径调节装置，主要面向轻工加工、小型工件装夹、实验室工装定位等场景设计，可适配圆形工件的内撑定心、外圆夹持以及可变孔径的限位调节需求，在小型管件端面加工、薄型圆片工件定位、柔性生产线快速换型工位中能够发挥核心定位作用，相比传统三爪卡盘结构，该装置采用平面盘式布局，整体厚度更薄，安装占用的轴向空间更小，适合在紧凑的工装台面上布置使用。装置整体为圆盘式结构，核心功能依靠四组弧形叶片的同步收展实现孔径范围的连续调节，四组叶片沿圆盘中心呈90度均匀分布，每片叶片通过背部的导向槽与盘体上的限位凸台配合，同时通过铰接连杆与中心的联动盘连接，转动外侧驱动拨块时，四片叶片会沿径向同步滑动，实现中心通径的均匀缩放，调节过程中四叶片始终保持中心对称，能够自动保证被定位工件的中心与装置基准中心重合，无需额外找正操作，大幅降低工位调整的辅助时间。从结构设计思路来看，该装置采用全平面摩擦传动的布局，所有运动部件均内嵌于圆盘本体的凹槽内，外部无突出的传动构件，既能够避免加工碎屑、灰尘进入运动副造成卡滞，也能防止操作人员误触运动部件造成安全隐患，叶片的弧形工作面做了等半径设计，在整个调节行程内，叶片与工件的接触始终为面接触，相比点接触的定位结构，接触压强更小，不会在软质工件表面留下压痕，适合木质、塑料、薄铝等易损伤工件的定位装夹。装置的安装边界为标准圆形法兰结构，盘体外缘预留了均匀分布的沉头安装孔，可直接通过螺栓固定在工装台面或者设备主轴端面上，盘体厚度控制在薄型化范围内，不会过多占用轴向安装空间，中心调节范围覆盖从小直径到大直径的连续区间，可适配不同规格的圆形工件装夹需求，无需更换夹头配件，单装置即可覆盖多规格工件的定位需求，能够有效降低工装配件的储备成本。在实际使用过程中，该装置的调节阻尼经过适配设计，手动拨动拨块即可完成孔径调节，调节到位后依靠接触面的摩擦阻尼即可实现位置自锁，无需额外的锁紧构件，操作流程简单快捷，适合频繁换型的小批量加工场景使用，同时整体结构无复杂的精密传动件，加工难度低，后期维护仅需定期清理导向槽内的碎屑即可，长期使用的维护成本极低。
