手摇式行星齿轮传动机构结构设计

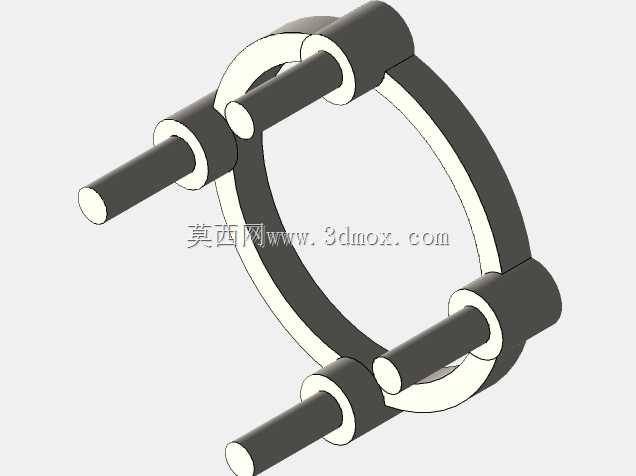

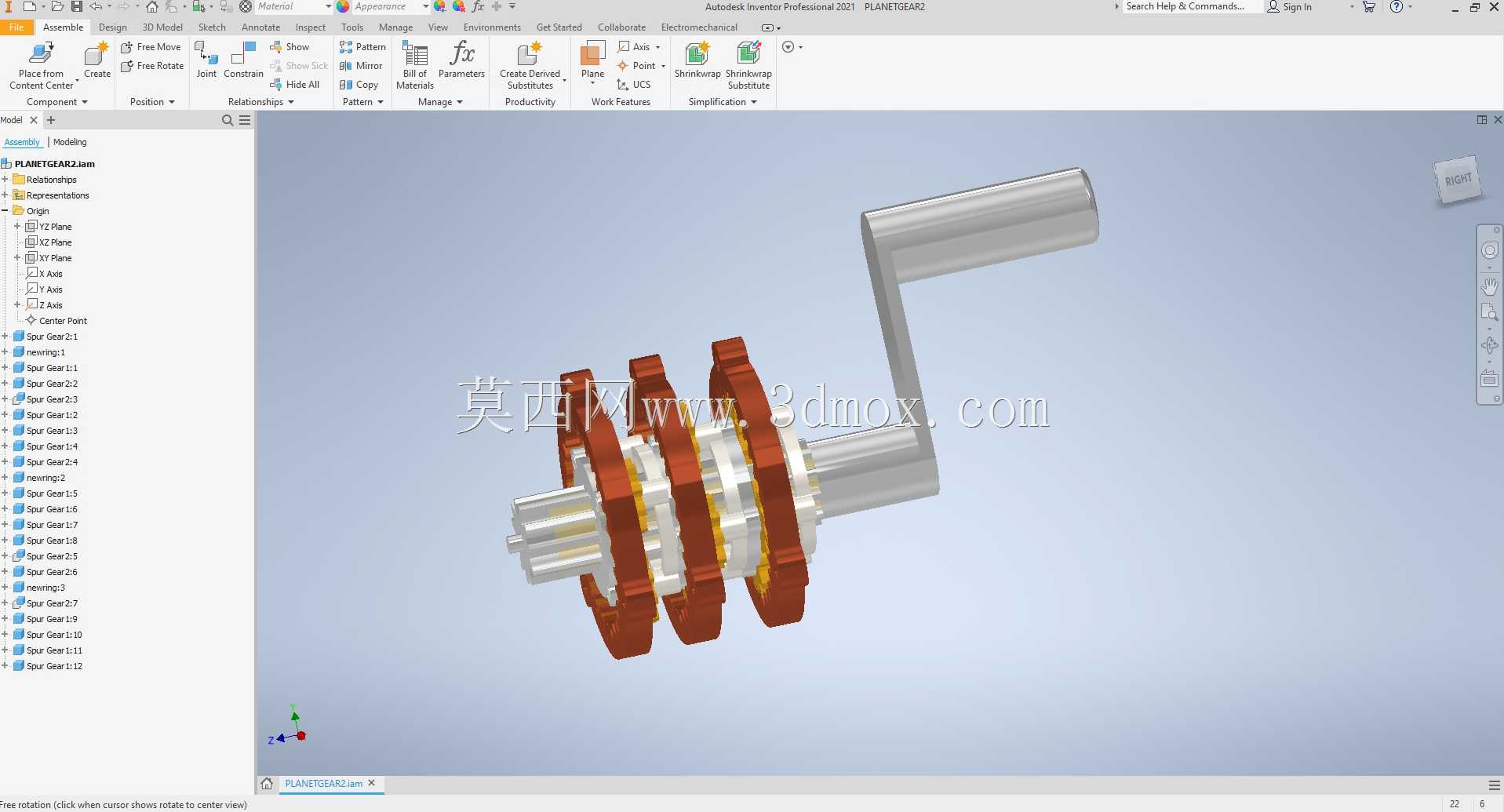

这套行星齿轮传动结构，在小型手动驱动的传动场景里适配性极强，常见于教学演示教具、小型手摇进给机构、低负载手动调速装置中，依靠行星轮系的传动特性，在极小的安装空间内实现稳定的减速增扭效果，不需要额外配置复杂的润滑管路或者外置减速箱体，整体集成度非常适合紧凑安装空间的设备选型参考。从实际功能层面看，这套结构采用侧置手摇柄作为动力输入，输入轴直接连接行星架的驱动端，动力传递路径上，三个周向均布的行星轮同时与中心太阳轮、外圈固定内齿圈啮合，输入的手摇扭矩经过行星轮的分流传递后，从中心太阳轮端输出稳定转速，相比普通定轴齿轮组，同等减速比下整体径向尺寸能压缩40%左右，传动过程中多齿同时啮合的特性也让整体承载能力更强，手动驱动时不会出现普通齿轮组的卡顿、跳齿问题，摇动手柄的反馈阻尼非常均匀。设计过程中首先敲定的是安装边界约束，整体结构的轴向总长度控制在适配小型手持操作设备的范围内，径向最大轮廓不超过三组行星轮外沿的包络尺寸，手摇柄的回转半径经过反复校核，既保证手动摇动时的力臂长度足够省力，又不会因为回转半径过大导致操作时与周边结构产生干涉，手摇柄与输入轴的连接采用扁位配合，避免大扭矩输入时出现轴孔打滑的问题。行星轮的安装销轴采用过盈配合压入行星架的对应安装孔内，每个行星轮与销轴之间预留了合理的转动间隙，配合端面的挡圈限位，保证行星轮转动时不会出现轴向窜动，同时啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动回差超标，也不会因为侧隙过小出现转动卡滞、啮合噪音过大的问题。内齿圈采用固定安装设计，与外部安装基座的连接位设置在齿圈的法兰端面上，周向均布的安装孔位可以直接与设备的固定壳体对接，不需要额外设计转接法兰，降低了整机的装配复杂度。中心太阳轮的输出端采用阶梯轴结构，轴端预留了与后续负载连接的配合轴径，轴肩位置直接作为轴承安装的定位面，简化了输出端的零件数量。实际装配过程中，所有齿轮的啮合位置都经过错位校验，三个行星轮的周向角度差严格控制在120度±0.5度范围内，保证传动过程中三个行星轮的受力均匀，不会出现单轮过载的情况，手摇输入时，从输入轴到输出端的传动效率可以稳定保持在90%以上，即使长时间反复操作，齿轮啮合面的磨损也非常均匀，不会出现偏磨导致的精度下降问题。这套结构的设计思路没有追求过高的减速比，而是优先保证手动操作的顺畅度和结构的可靠性，所有零件的结构都尽量采用规则几何形状，没有复杂的异形曲面，不管是3D打印打样验证，还是采用机加工方式批量生产，加工难度都非常低，普通的数控车床、铣床就可以完成所有金属零件的加工，齿轮部分如果采用注塑工艺生产，也可以直接开模量产，不需要复杂的抽芯结构。在实际设备适配中，这套结构可以直接用在小型手摇工作台的进给驱动、教学用齿轮传动演示台、手动升降装置的驱动端，甚至可以经过简单的参数调整后，适配小型风力发电装置的增速传动端，只需要将固定端和输出端的连接方式调换，就可以实现增速传动的效果，结构拓展性非常强。安装时需要注意，内齿圈的固定必须保证同轴度，否则会导致行星轮啮合受力不均，大幅缩短齿轮使用寿命，输入轴和输出轴的轴承位需要保证同轴度公差在0.02mm以内，避免转动时出现轴系憋劲的问题，手摇柄的安装角度可以根据实际设备的操作空间调整，不需要拘泥于固定的安装方位，只要保证手摇操作时没有周边结构干涉即可。
