桌面式垂直轴风力涡轮发电装置结构

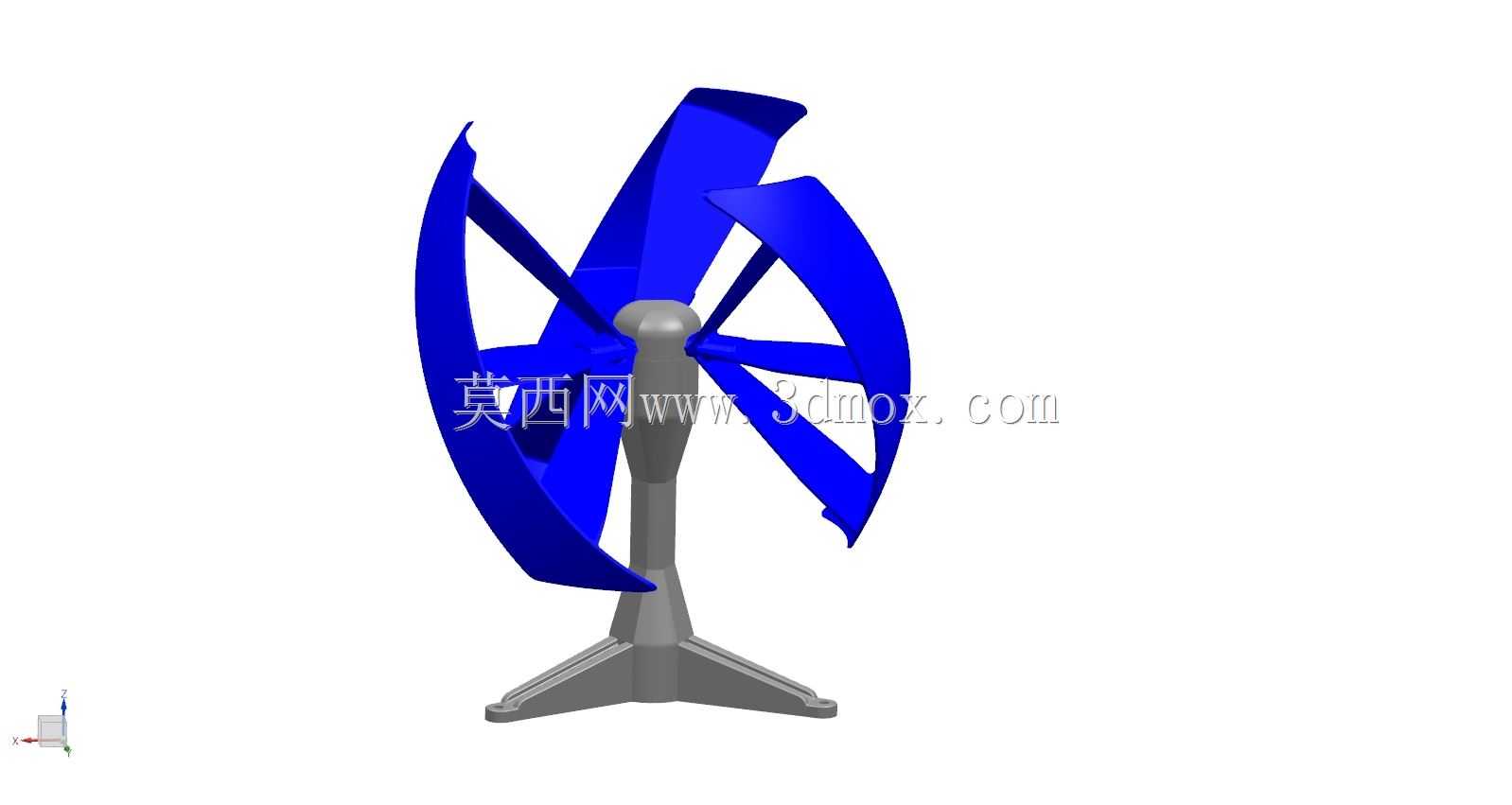

这款垂直轴结构的风能捕获装置，在分布式小微风电场景里有很明确的适配性，不像水平轴风机需要精准对风，它对来流风向没有定向要求，不管是城市楼宇间的乱流、郊野零散的侧向风，还是庭院、露营场地的无规则阵风，都能有效捕获风能转化为机械能，再衔接后端发电模块输出电能，很适合给低功耗户外监测设备、庭院照明、离网小型用电负载做配套供电单元。从结构设计逻辑来看，整体采用立式支撑布局，底部是三角分叉式的支撑底座，三个支脚向外延展形成稳定的支撑面，不需要额外做复杂的地基固定，放置在平整硬质台面、屋顶平台或者户外固定架上就能保持运行稳定，底座向上衔接立式主轴，主轴作为整个风轮的旋转承载部件，需要承受风轮转动时的径向载荷与轴向载荷，设计时特意将主轴下段做了加粗处理，配合内置的两个轴承作为旋转支撑，能有效降低风轮转动时的径向跳动，减少运行过程中的摩擦损耗，延长转动部件的使用寿命。风轮部分采用多叶片曲面设计，叶片为大弧度曲面构型，从主轴位置向外延伸后再沿周向弯曲收拢，形成半包围式的风阻捕获结构，这种叶片构型不需要很高的启动风速，相比传统三叶片水平轴风机，在低风速环境下就能启动旋转，对微风能量的捕获效率更有优势；叶片的曲面弧度经过反复调整，既保证迎风面能获得足够的风推动力矩，又能让叶片转到背风侧时减少空气阻力，避免反向力矩抵消转动动能，提升整体的风能转化效率。叶片与主轴的连接采用辐条式支撑结构，每片叶片通过多根径向支撑筋与主轴中段的轮毂连接，支撑筋的排布兼顾结构强度与风阻平衡，不会因为支撑结构额外增加过多的空气阻力，同时能保证叶片在强风环境下不会出现过大的形变，维持风轮整体的动平衡。在安装边界上，这款装置整体尺寸偏向小型桌面级，整体高度控制在适合离网小场景应用的范围，底座的三个支脚展开直径不大，不需要占用过大的安装空间，不管是固定在户外监控杆的侧装支架上，还是放置在阳台、露营地的平整地面，都能快速完成部署；安装时只需要保证底座处于水平状态，主轴保持垂直，就能让风轮在各个风向下来风时都保持平稳转动，不需要额外加装风向追踪、对风调整的机构，整体结构的活动部件少，后期维护的工作量很低，只需要定期给轴承位置补充润滑，检查叶片连接部位的紧固状态即可。实际应用中，这类小型垂直轴风电装置可以和小型储能电池搭配，组成离网供电系统，给偏远地区的小型气象监测站、户外警示灯、庭院景观灯供电，也可以作为科普教学的演示装置，直观展示垂直轴风电的工作原理，帮助学习者理解风能捕获的结构逻辑；在设计过程中，特意将叶片的连接结构做了模块化处理，单个叶片出现损坏时可以单独拆卸更换，不需要整体更换整个风轮，降低了后期的维护成本，同时叶片采用曲面一体化构型，表面光滑过渡，减少了风切变带来的运行噪音，在靠近人居的场景使用时也不会产生明显的噪声干扰。考虑到户外使用的环境适应性，整体结构的外露部件都做了适配户外环境的结构设计，支撑底座与主轴的连接位置做了限位结构，避免长期转动出现连接松动，叶片的曲面厚度从根部到外缘做了渐变处理，根部位置厚度更大，承受风载的强度更高，外缘位置适当减薄，减轻风轮整体的转动惯量，让风轮在风速变化时能更快响应转速变化，提升动态运行的稳定性。
