普鲁萨双波顿挤出机安装固定支架

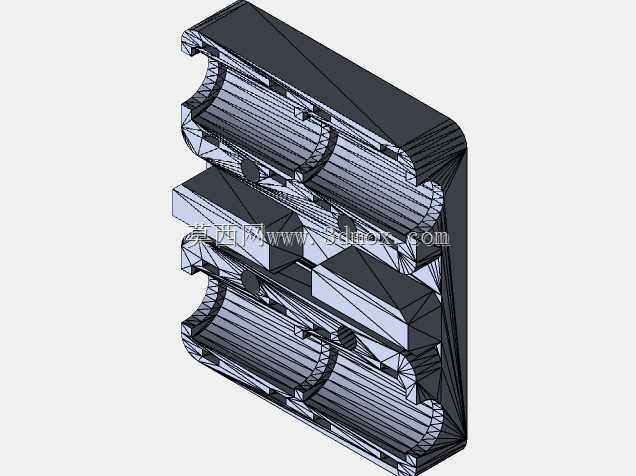

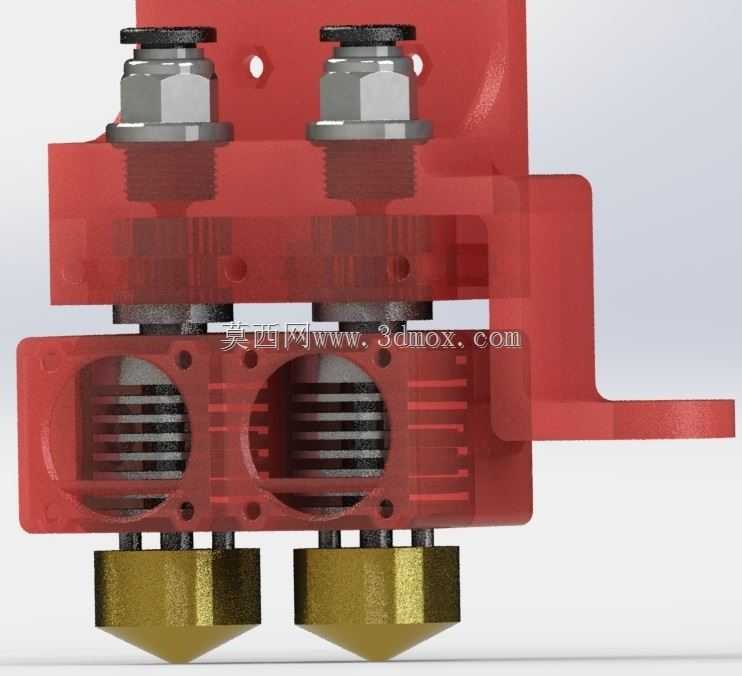

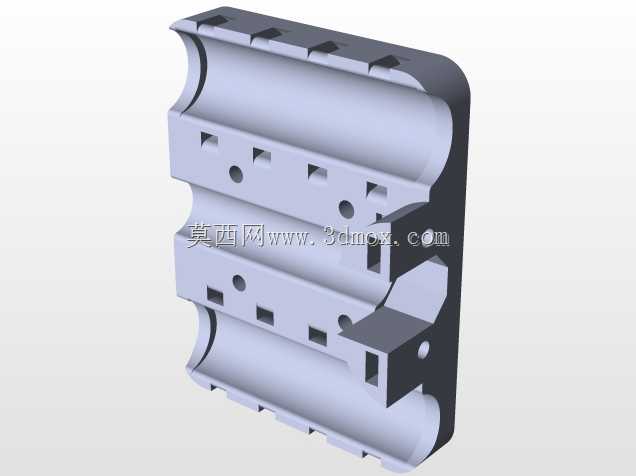

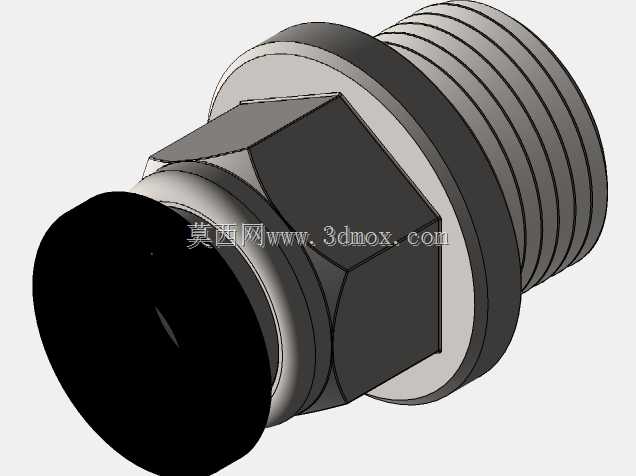

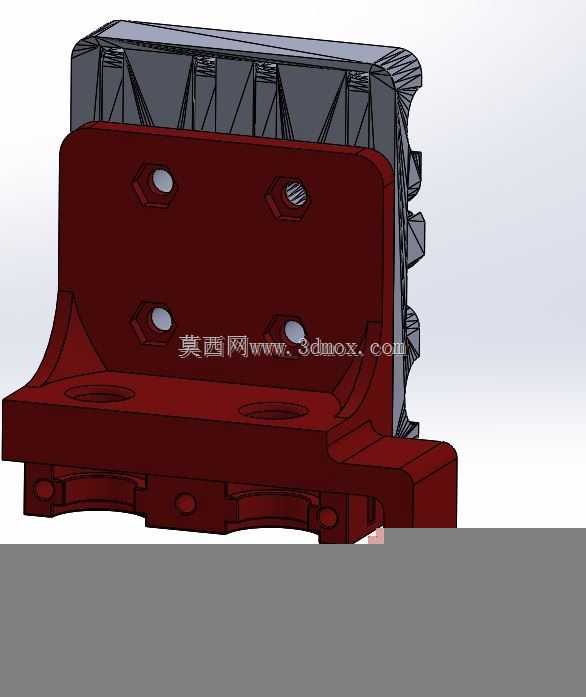

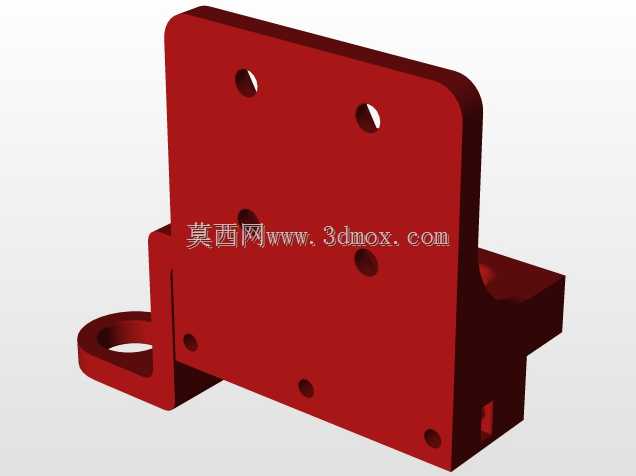

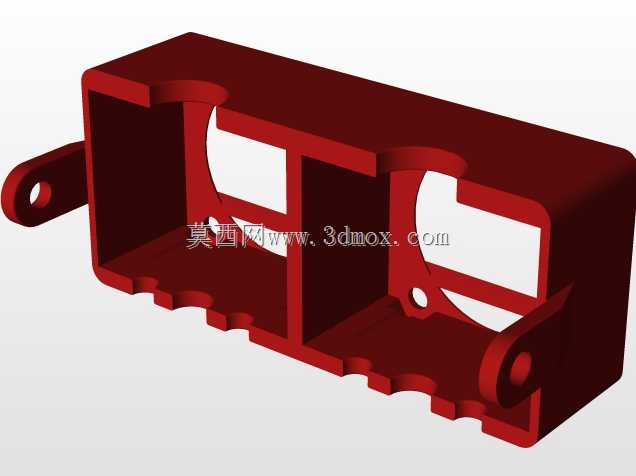

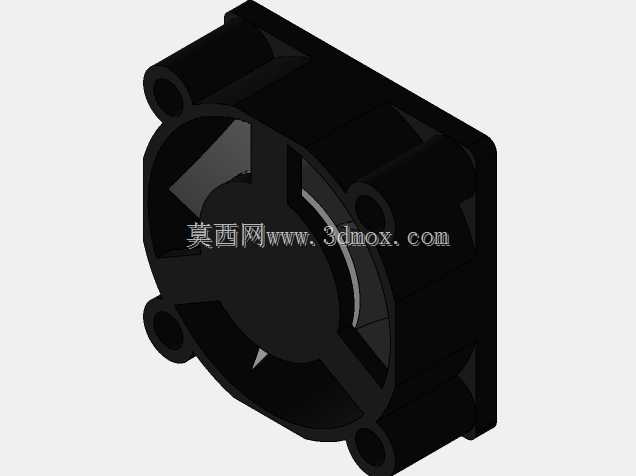

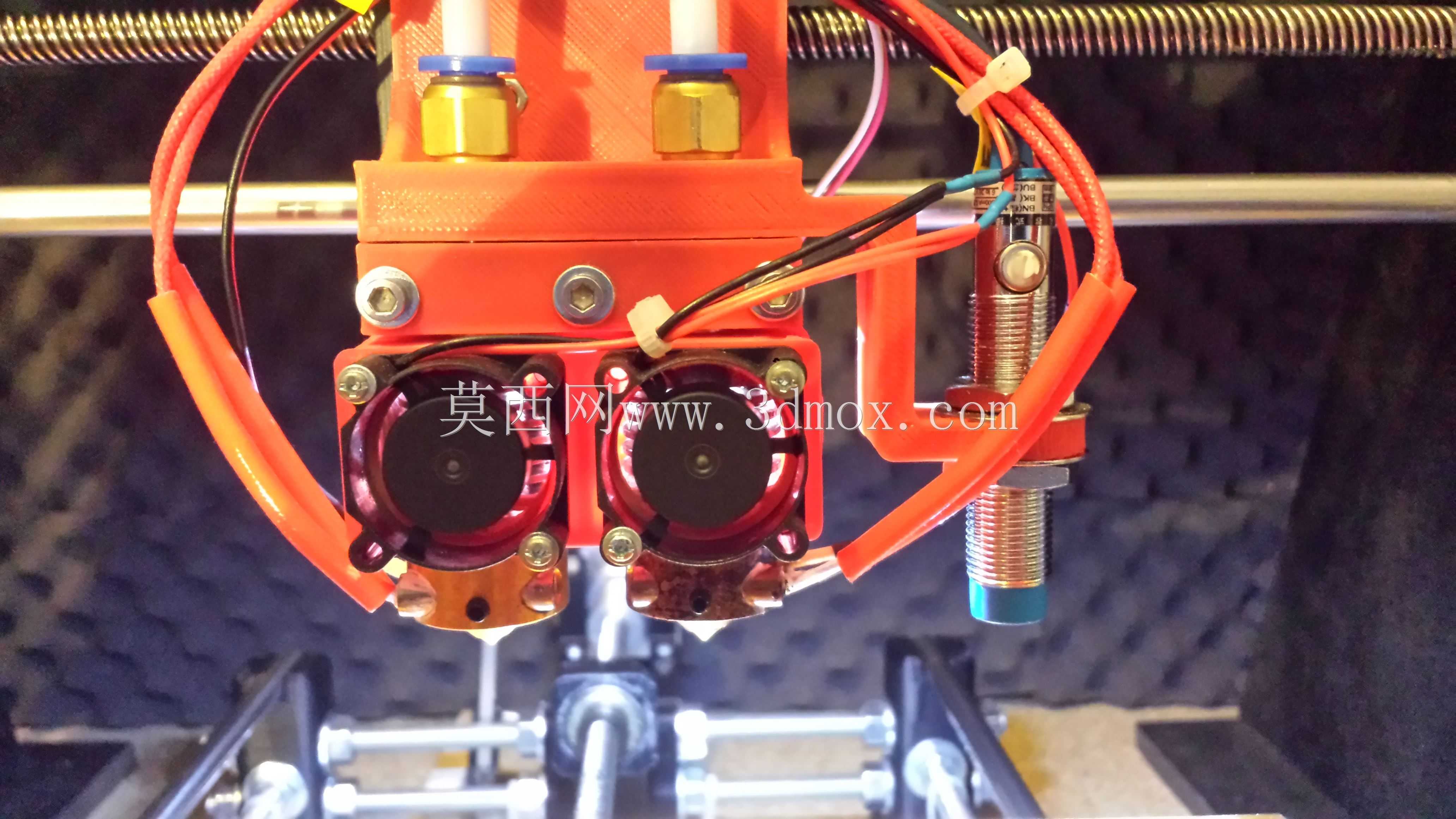

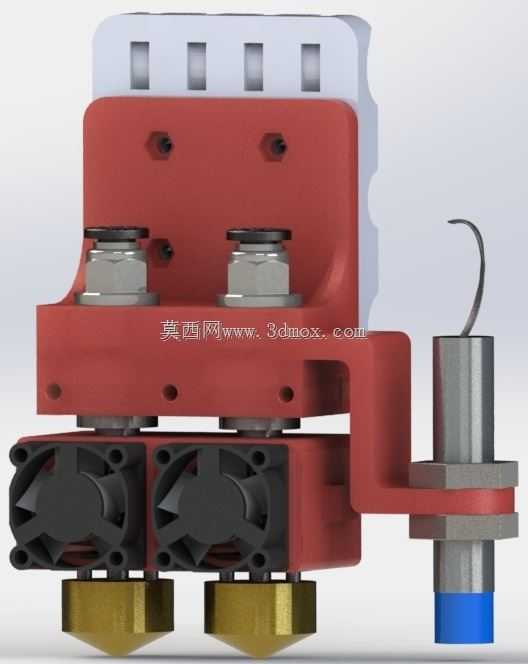

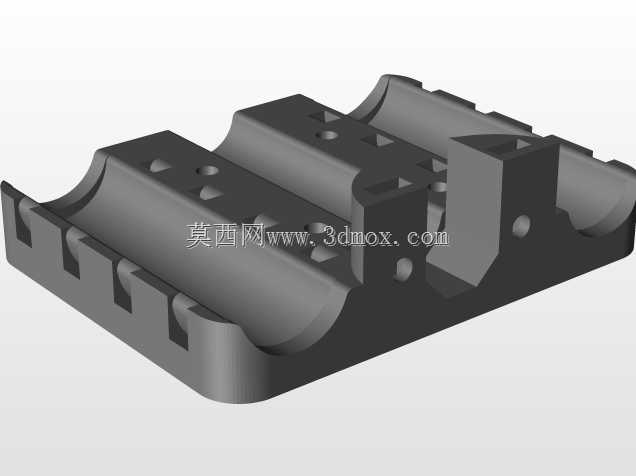

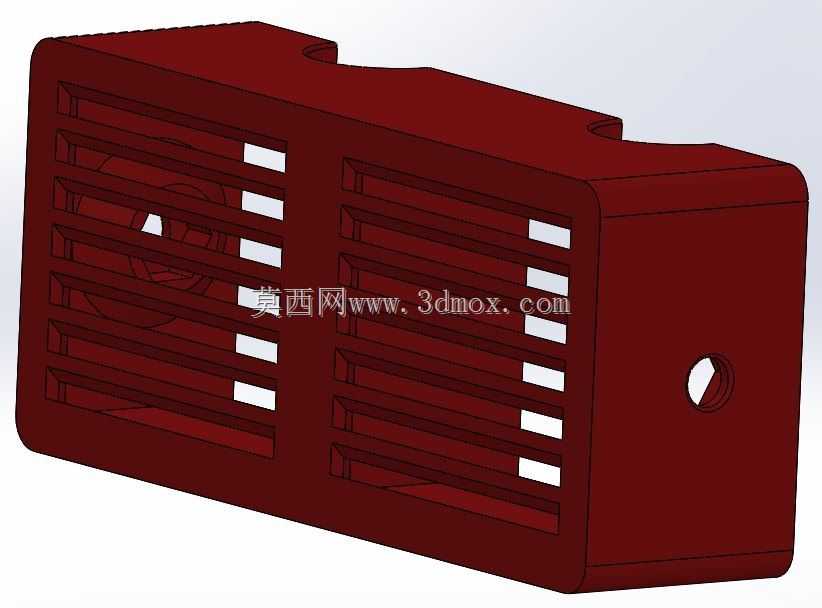

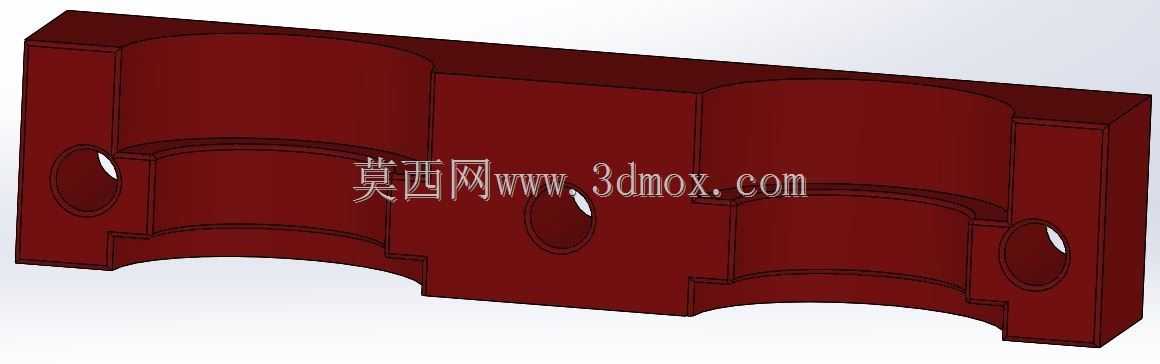

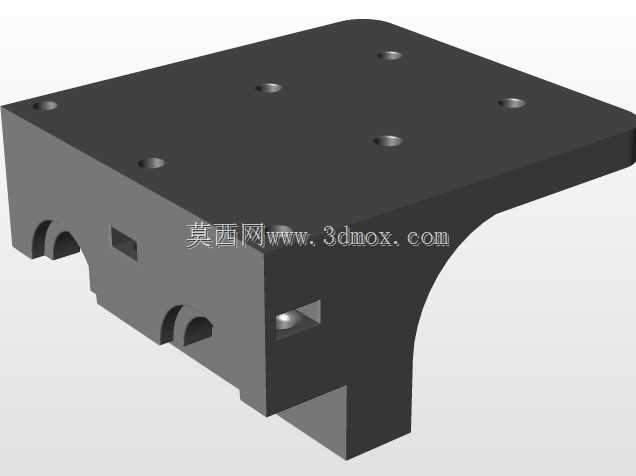

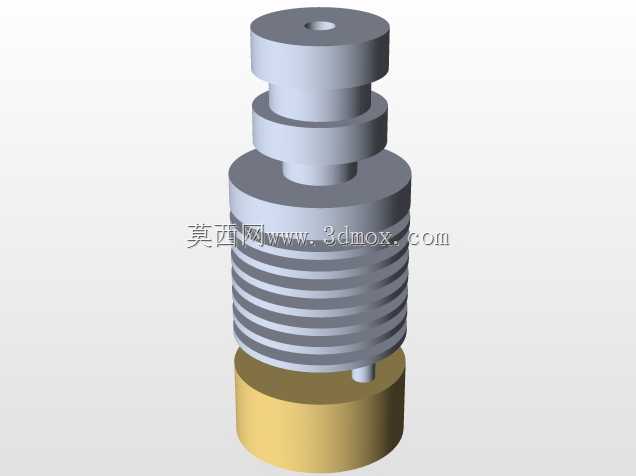

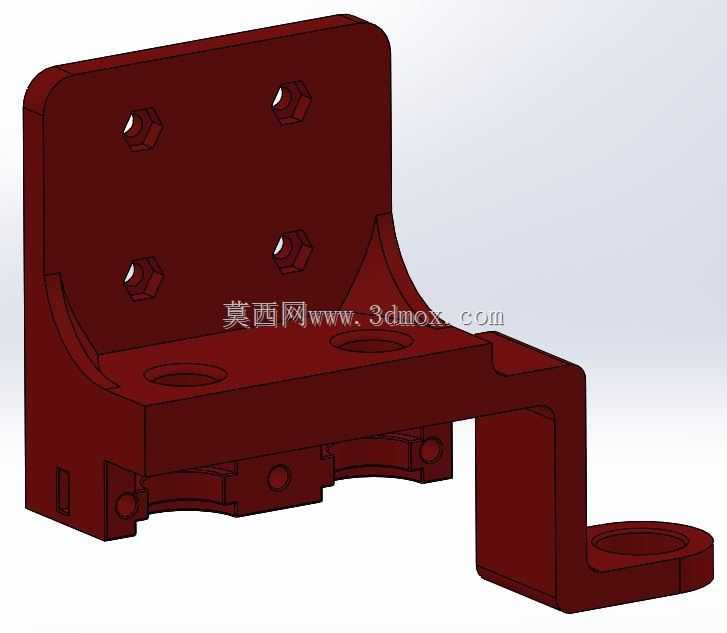

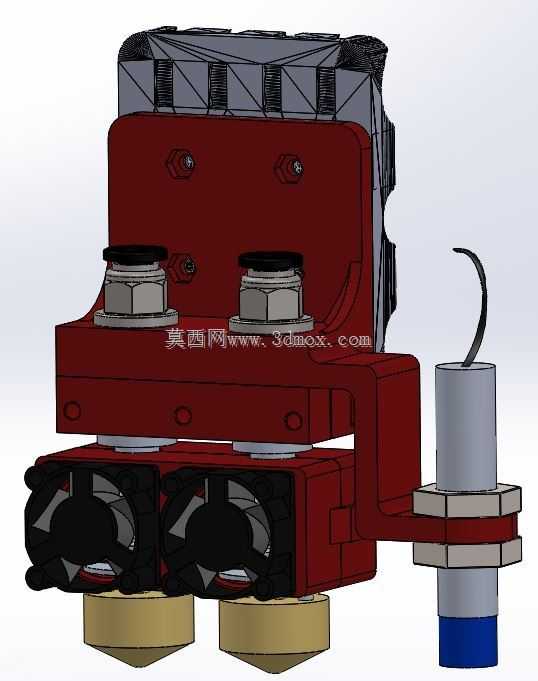

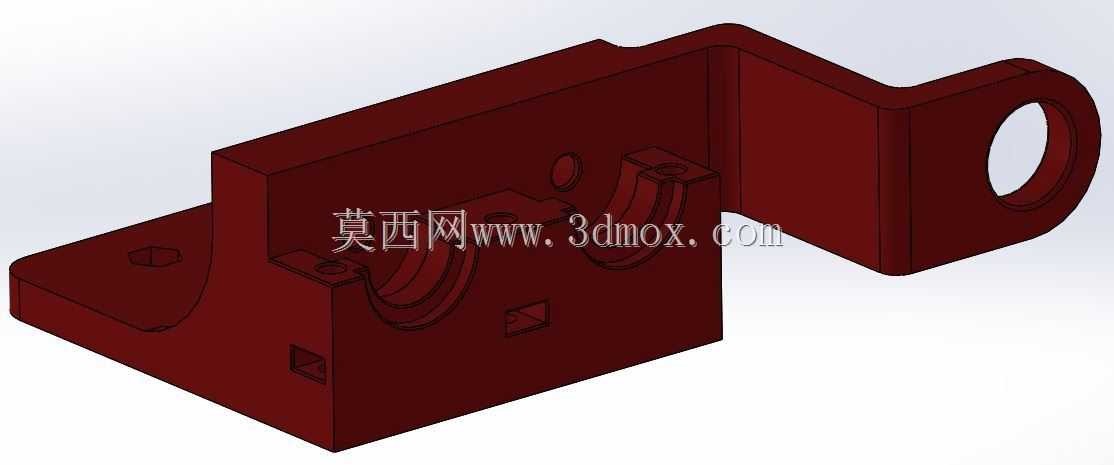

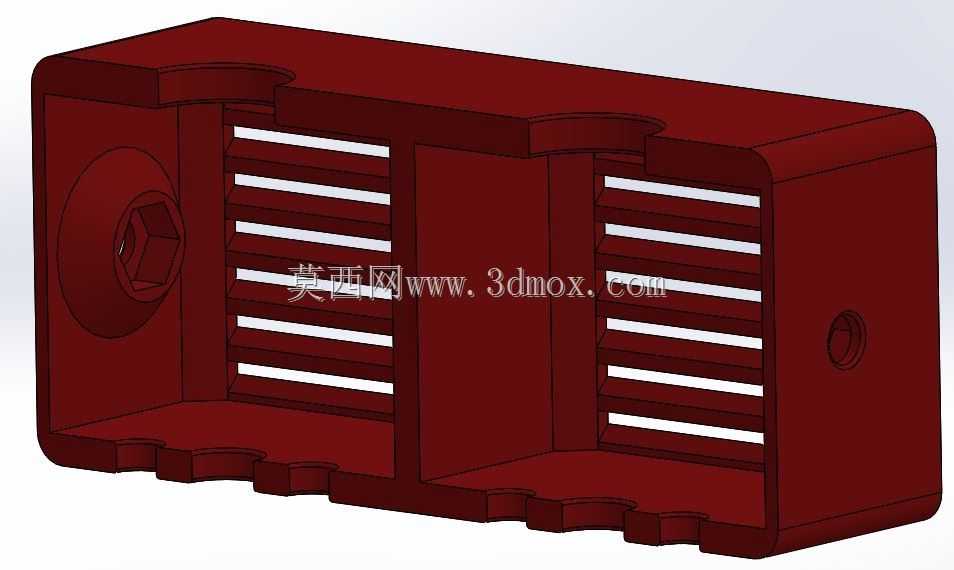

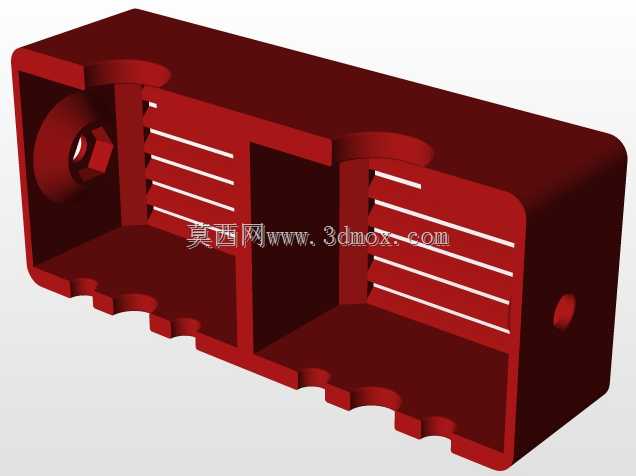

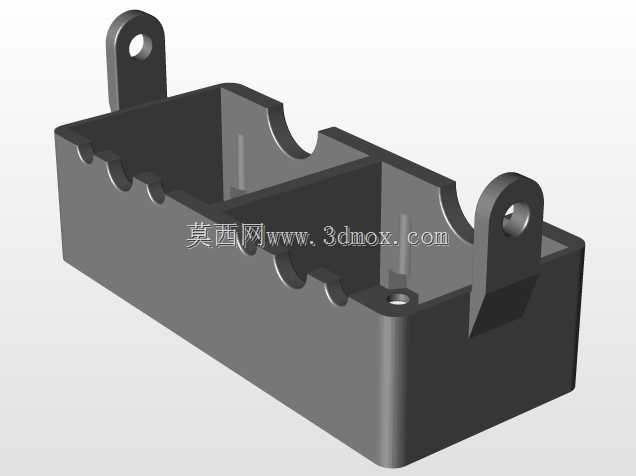

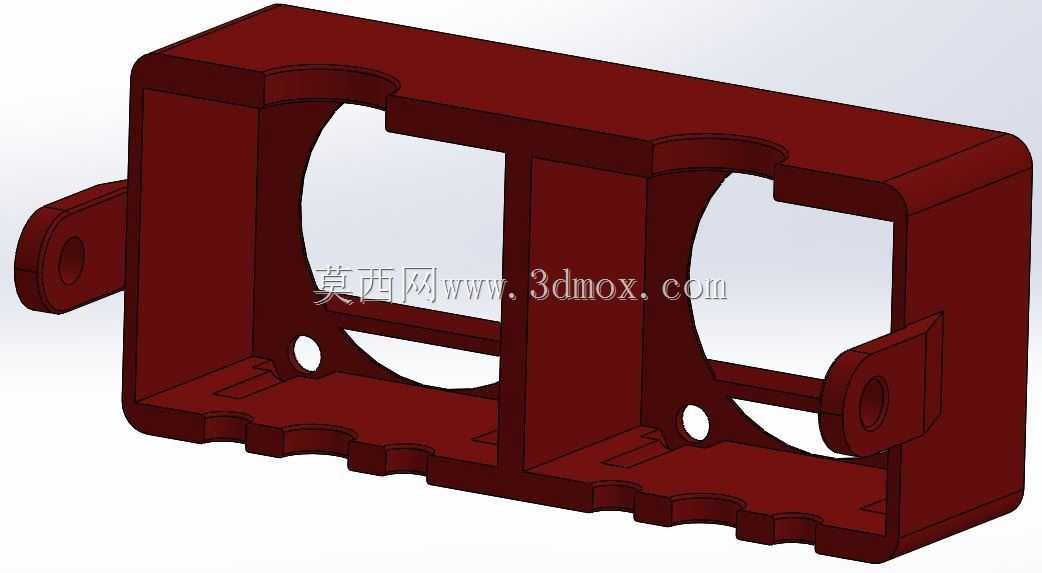

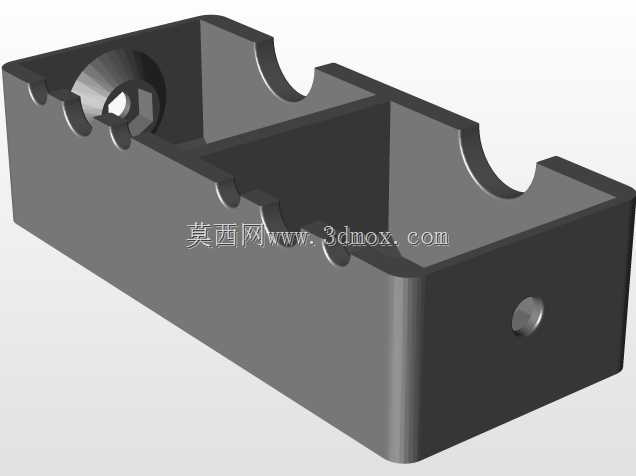

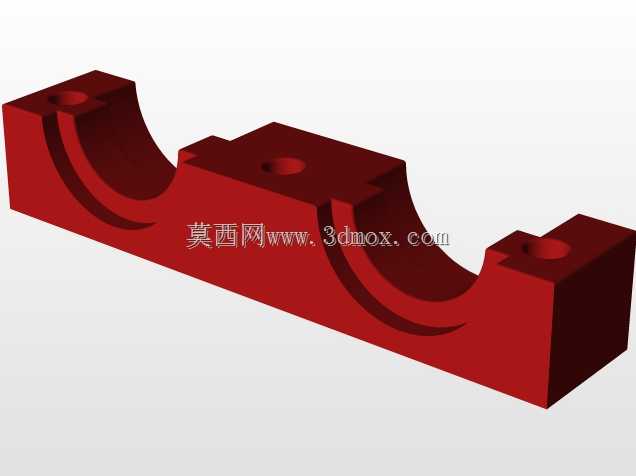

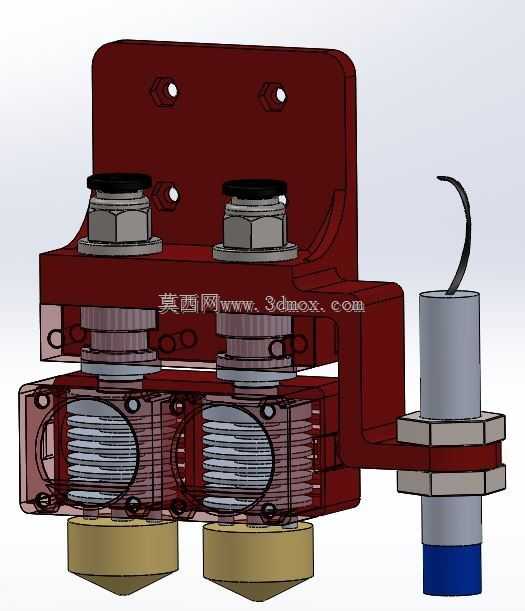

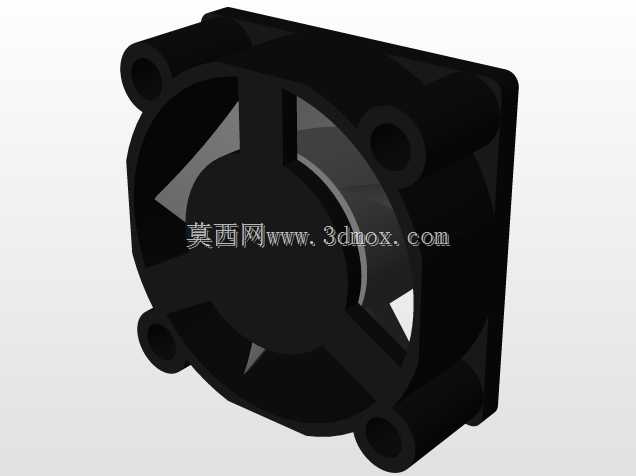

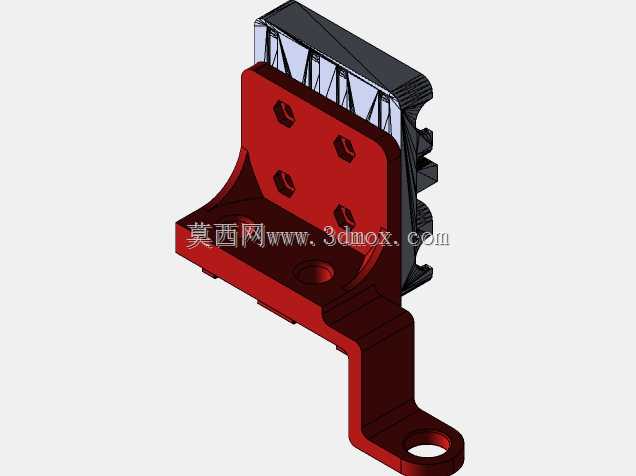

这款支架是面向FDM熔融沉积成型3D打印设备定制开发的核心安装承载部件，主要适配普鲁萨I3系列双波顿挤出结构的桌面级3D打印机，用于解决双热端并行打印场景下的部件集成固定、散热布局优化与安装精度匹配问题，广泛应用于个人创客桌面制造、小批量定制零件生产、教育实训3D打印工位等场景，能够为双进料挤出系统提供稳定的结构支撑，减少打印过程中热端晃动、进料阻力不均导致的堵头、层纹偏移、出料错位等常见故障。在实际打印作业中，该支架承担着双热端组件、散热风扇、位置传感器、气动快插接头的集成安装功能，将原本分散布置的挤出端相关部件整合为一个可整体拆装的模块化单元，既能够降低日常维护时的拆装调试难度，也能保证双热端的相对位置精度长期稳定，避免反复拆装带来的位置偏差影响双色打印、双材料打印的对齐效果。从功能设计层面来看，支架预留了两个25mm×25mm×10mm规格直流散热风扇的安装位，可直接对准热端散热鳍片形成定向风冷通道，避免热量向上传导导致送丝段耗材提前软化引发的堵料问题；同时集成了12mm规格传感器的安装点位，能够精准匹配X轴归位、热端高度探测的触发位置，无需额外设计传感器转接结构。支架的安装适配性经过多轮调试优化，既可以通过M3螺钉固定在X轴托架上，兼容主流的丝杜X轴传动架构，也可更换为M4螺钉适配标准X骨架版本的机架，安装通用性较强。在尺寸边界设计上，双热端的轴向间距严格控制为30mm，第一个热端与传感器的安装间距为43mm，第二个热端与传感器间距为73mm，所有安装孔位的位置公差控制在0.1mm以内，能够保证双热端切换打印时的喷嘴位置重合度满足0.05mm层厚的高精度打印要求，不会出现双色拼接错位的问题。支架的结构采用一体化成型设计，侧边延伸出的传感器安装臂做了加厚处理，避免长期使用受振动影响出现形变，底部预留了喷嘴加热块、黄铜喷嘴的避让空间，不会干涉打印过程中热端的正常升降与平台移动，同时走线槽位的预留能够将热端加热线、温感线、风扇线材规整收纳，避免打印过程中线材剐蹭打印件或传动部件。针对双挤出结构常见的u支持件缩放适配问题，支架的安装基准面做了定位凸台设计，安装时无需反复测量对齐，只需将支架贴合X轴托架的定位面锁紧螺钉即可完成安装，大幅降低了双挤出系统的改装调试门槛，普通用户无需专业工装即可完成整套双热端系统的装配调试。
