SFU1605滚珠丝杠配套螺母安装固定座

　　在非标自动化设备、小型数控加工设备、线性模组搭建的场景里，滚珠丝杠副的安装刚性直接决定整套传动机构的重复定位精度与运行寿命，这款适配SFU1605规格滚珠丝杠螺母的固定座，正是为解决丝杠螺母与移动滑台的刚性连接问题设计的结构件。从实际装配逻辑来看，这类固定座需要同时承担两个核心作用：一是对丝杠螺母形成周向与轴向的完全约束，避免螺母在丝杠回转过程中出现跟转、窜动的问题，二是作为螺母与移动负载之间的转接载体，把丝杠的回转推力平稳传递到滑台负载上。

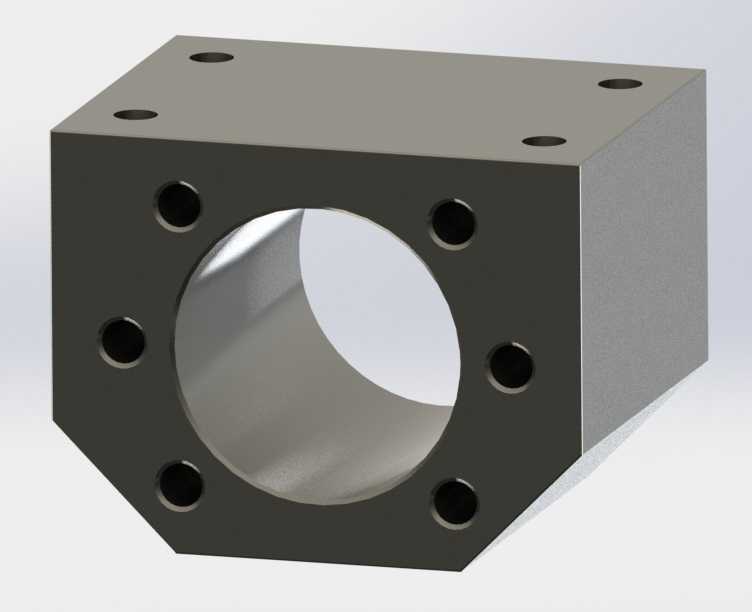

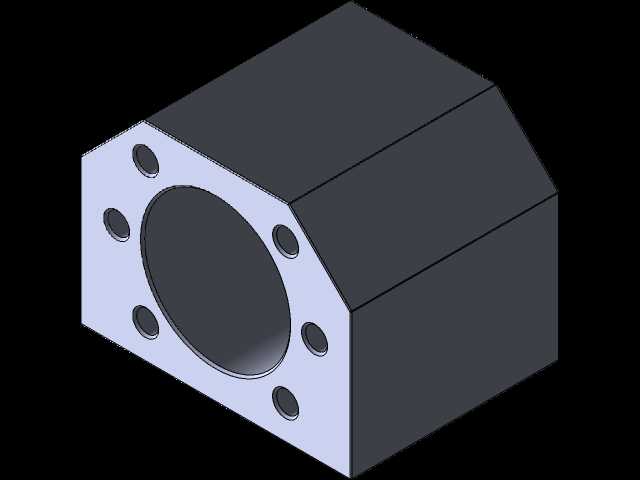

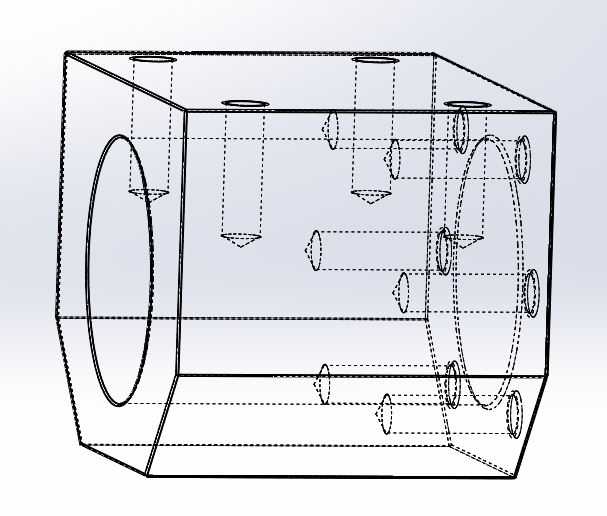

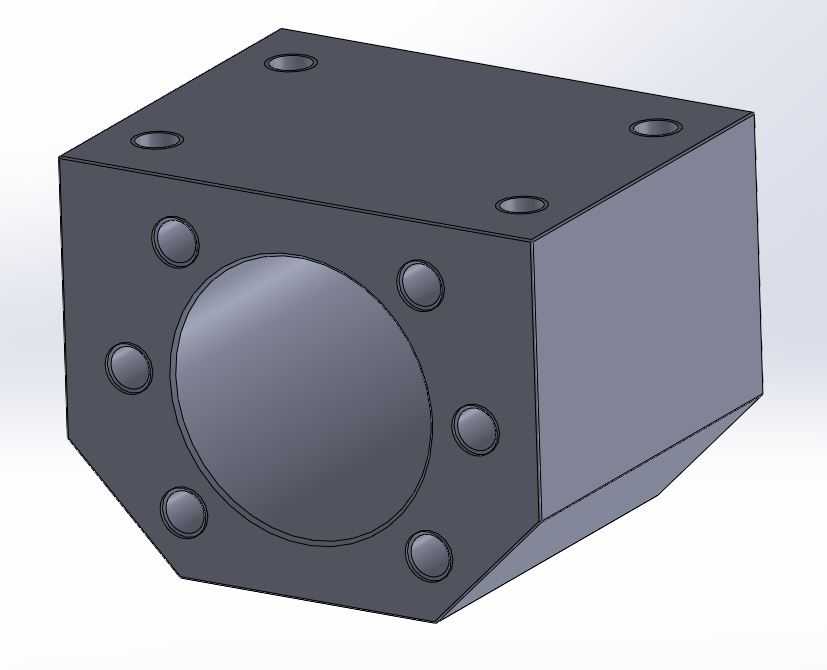

　　从结构设计细节上看，这款固定座采用方块式主体构型，朝向丝杠安装的端面做了切边处理，形成八边形的安装配合面，中间开设的大直径通孔刚好容纳SFU1605规格的滚珠丝杠螺母本体，围绕通孔均匀分布的6个M5螺纹安装孔，孔深设计为14mm，刚好匹配常规SFU1605螺母自带的安装孔位，装配时不需要额外加工转接板，直接用内六角螺钉就能把螺母锁紧在固定座内部，既保证了连接同轴度，也能减少装配累计误差。固定座顶部的四个安装孔，是用来将整个座体固定在移动滑台或者负载台面上的，孔位间距按照常规1605丝杠配套滑台的安装尺寸做了匹配，安装时可以直接穿过螺栓锁紧，不需要现场配打孔位。

　　在实际选型应用中，这类螺母座常和丝杠支撑座配合使用，两端的支撑座负责约束丝杠的径向跳动与轴向窜动，中间的螺母座则负责把回转运动转化为直线运动的输出，三者的同轴度调校是装配环节的核心要点——如果螺母座和两端支撑座的同轴度偏差超过0.02mm，丝杠运行时就会出现卡顿、磨损加剧的问题，严重时甚至会导致滚珠回流不畅，大幅缩短丝杠副的使用寿命。这款固定座的安装端面做了精铣加工，平面度控制在0.01mm以内，装配时只要保证滑台安装面的平面度达标，配合百分表打表调校，很容易就能把同轴度控制在允许范围内。

　　从使用场景覆盖来说，这款固定座可以适配多种采用SFU1605滚珠丝杠的设备：比如小型桌面级数控铣床的X/Y轴传动、点胶设备的Z轴升降机构、皮带线的顶升移栽机构、自动锁螺丝机的进给轴，都能用到这类结构件。相比一体式的螺母滑台，这种分体式的螺母固定座成本更低，适配性更强，设计人员可以根据自己的滑台结构灵活选择安装方式，不需要受限于标准滑台的尺寸边界。在材料选择上，这类固定座一般采用45号钢精加工后做发黑处理，既保证足够的结构刚性，承受丝杠传动时的轴向推力，也能具备基础的防锈能力，适应车间复杂的使用环境；部分对重量有要求的场景，也可以替换为6061铝合金加工的版本，不过铝合金版本的螺纹孔强度略低，更适合负载较小的轻载传动场景。

　　设计这类结构件的时候，需要重点关注几个尺寸边界：首先是中间容纳螺母的通孔直径，必须比螺母的最大外径大0.1-0.2mm，既保证螺母能顺利装入，也不会因为间隙过大导致螺母定位偏移；其次是端面安装孔的位置度，必须和螺母的安装孔完全对应，孔位偏差不能超过0.05mm，否则装配时螺钉会强行拉扯螺母，导致螺母和丝杠的同轴度超差；另外顶部安装孔的沉头深度也要匹配所用螺栓的长度，避免螺栓锁紧后突出座体表面，影响和滑台的贴合精度。在三维建模过程中，这类零件需要重点标注各个安装孔的位置公差、配合面的平面度要求，以及通孔的同轴度要求，避免加工出来的零件出现装配干涉的问题。很多新手设计人员在做丝杠传动结构时，容易忽略螺母座的刚性设计，把座体做的过薄，导致传动时座体出现形变，最终影响整套设备的运行精度，这款固定座的主体壁厚做了足够的冗余设计，即使在1kN的轴向推力下，形变量也能控制在0.005mm以内，完全满足常规工业设备的传动精度要求。
