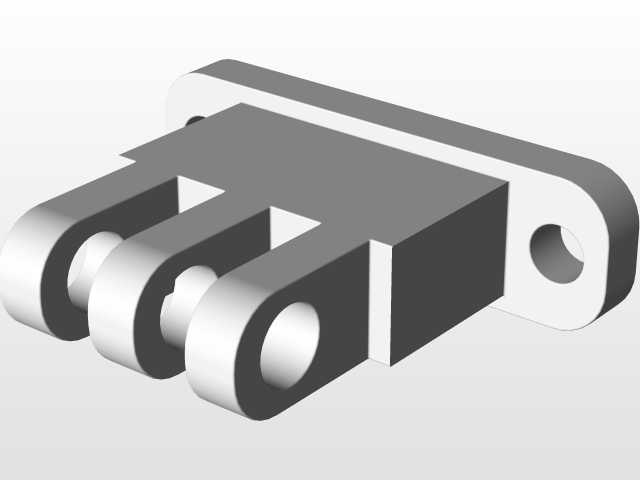

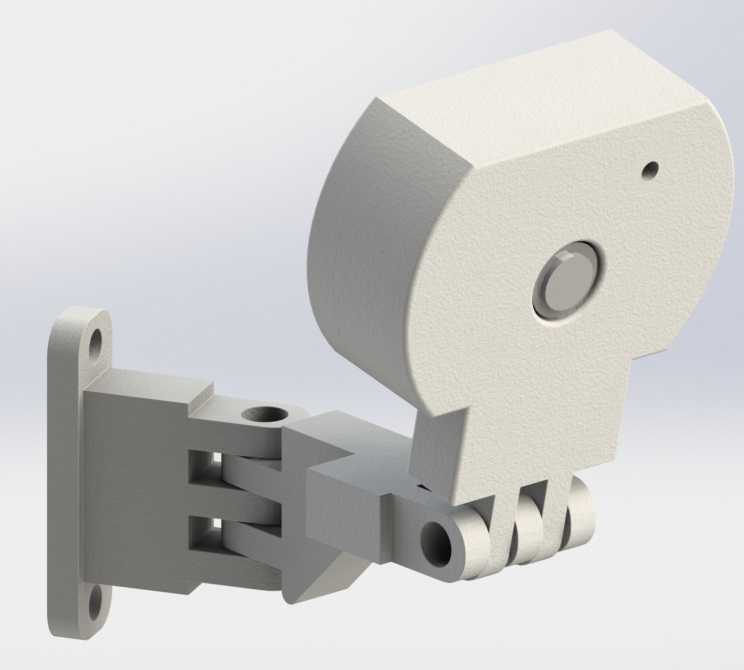

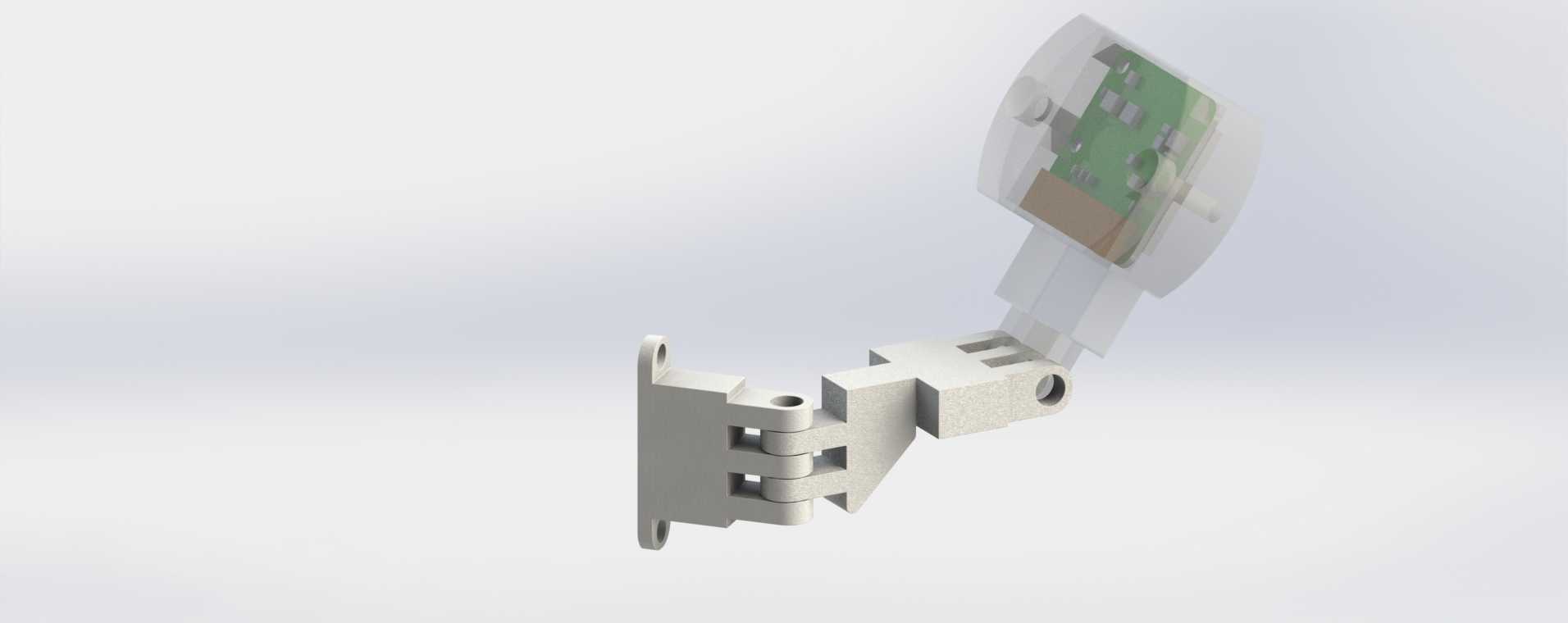

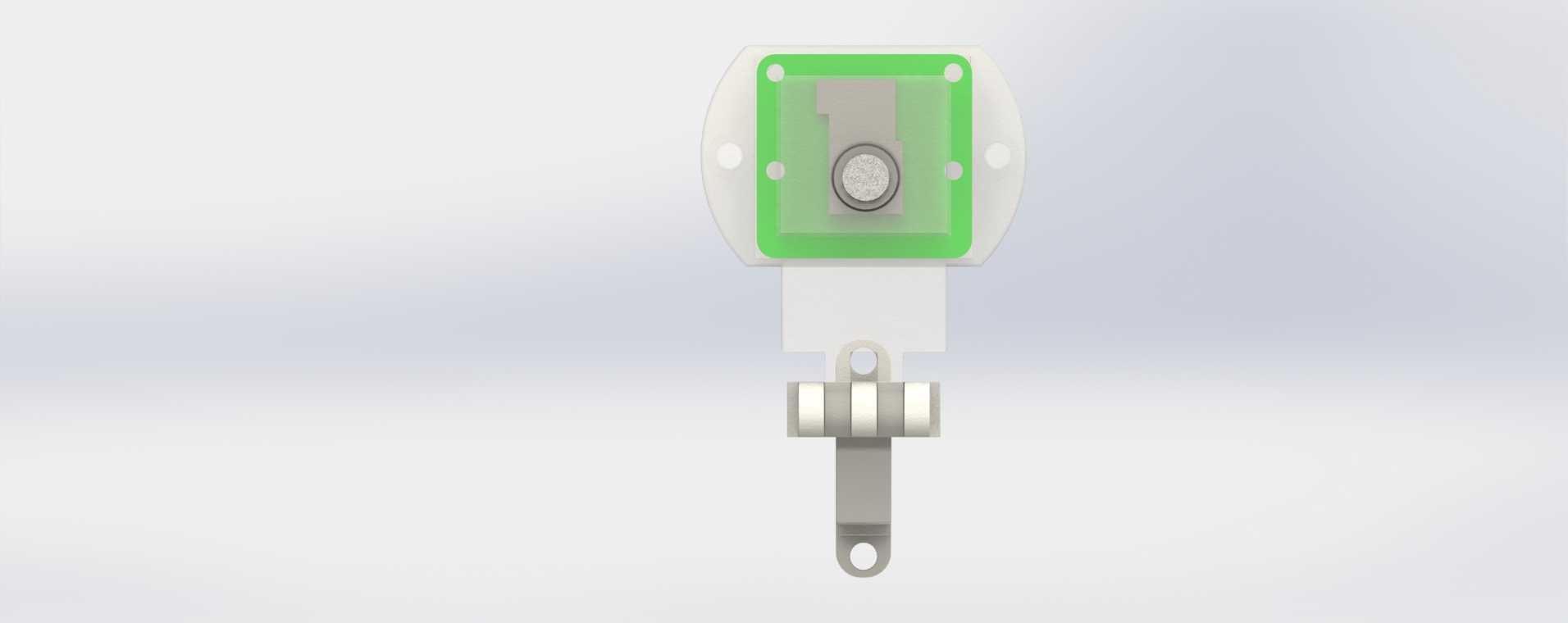

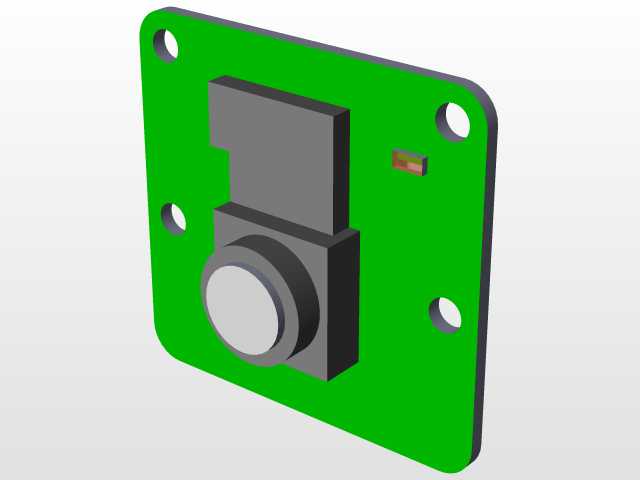

这套结构件的设计初衷,是解决嵌入式视觉检测场景下树莓派摄像头的安装固定,同时兼顾小型机加工工位锉刀类手持工具的就近收纳需求,在桌面级小型加工、创客空间实训、高校机械创新实验台这类场景中,能同时满足视觉定位组件安装与常用工具收纳的双重需求,避免工位零散配件摆放混乱、摄像头安装位置反复调整的问题。从结构功能拆分来看,整套组件分为安装支座、双轴铰接调节段、锉刀收纳腔体三个核心部分。安装支座采用带两个沉头安装孔的L型折弯结构,安装孔位适配市面通用的铝型材工作台T型槽间距,也可通过自攻螺丝固定在木质或亚克力工作台面板上,安装面的平面度公差控制在0.1mm以内,保证固定后不会出现安装翘曲导致的摄像头视角偏移。

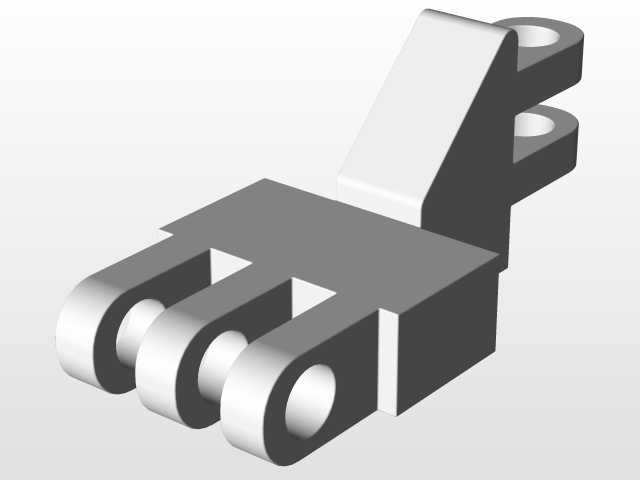

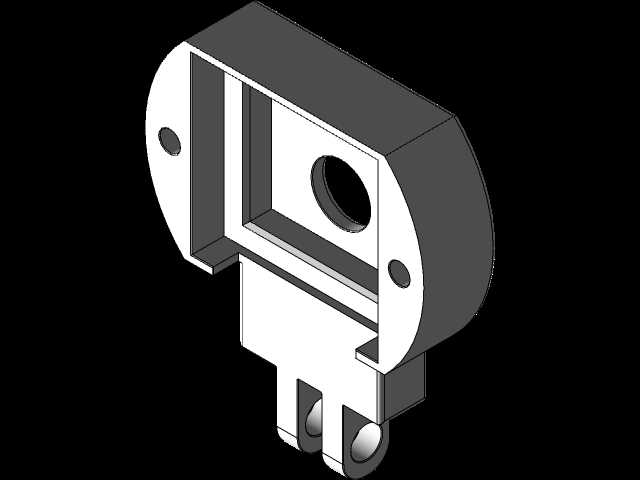

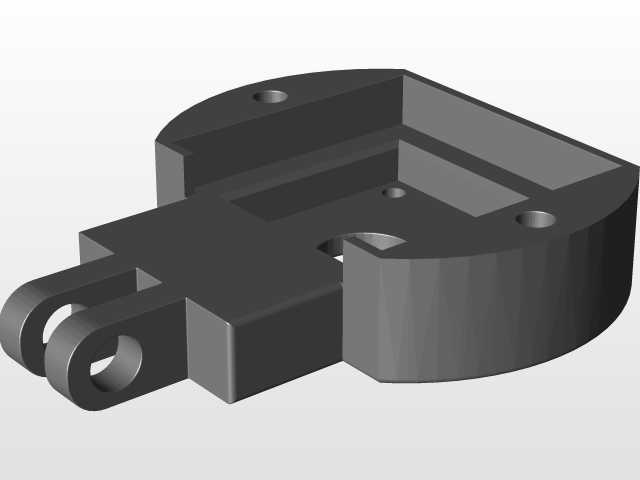

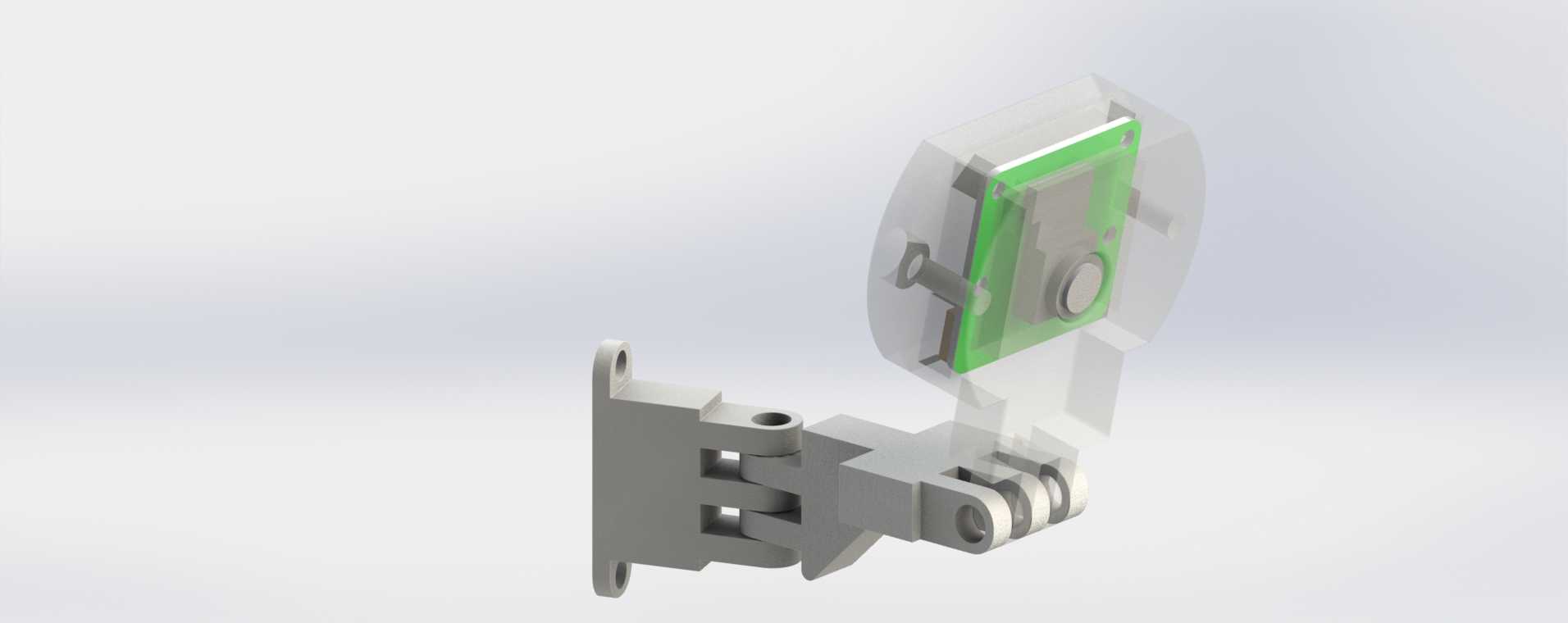

双轴支撑的铰接段采用多片平行连杆的柔性铰接设计,两个铰接轴的配合间隙控制在0.05mm,既可以实现水平方向180度、垂直方向90度的角度调节,又能在调节到位后依靠连杆接触面的摩擦力保持姿态稳定,不需要额外加装锁紧紧固件,调整操作时单手即可完成视角对位,适配不同检测高度、不同拍摄角度的视觉采集需求,比如在小型工件尺寸检测、PCB板焊点识别这类场景中,可以快速调整摄像头到合适的工作距离与倾角。末端的锉刀盒腔体采用半封闭的轮廓设计,腔体内部做了分区格挡,可容纳3-5把不同规格的什锦锉、小型整形锉,格挡的厚度为2mm,采用等间距排布,每个格挡的宽度适配对应锉刀的手柄直径,取放工具时不会出现相邻锉刀卡滞的问题;

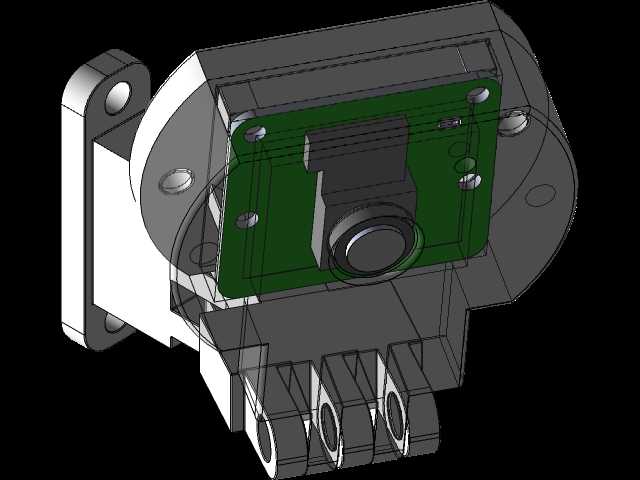

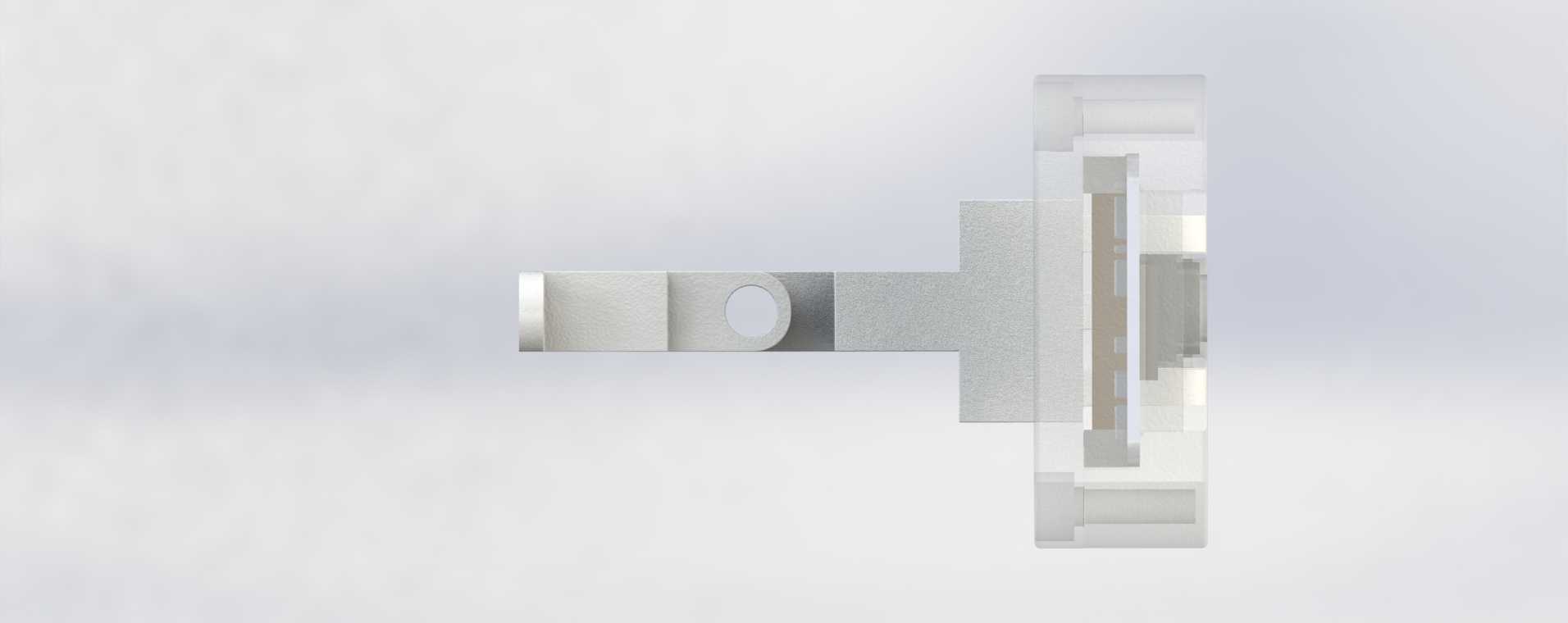

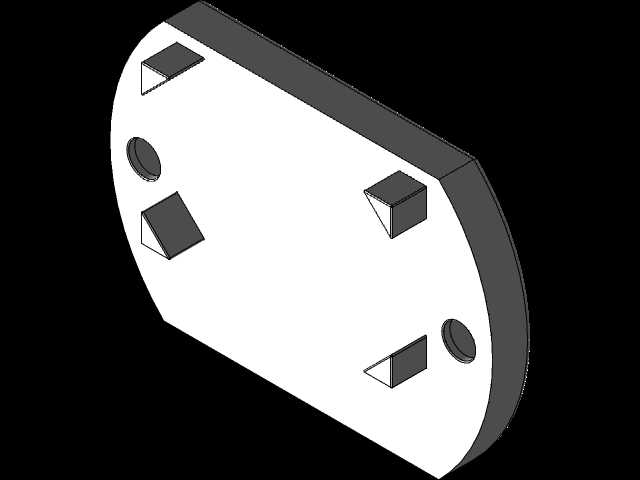

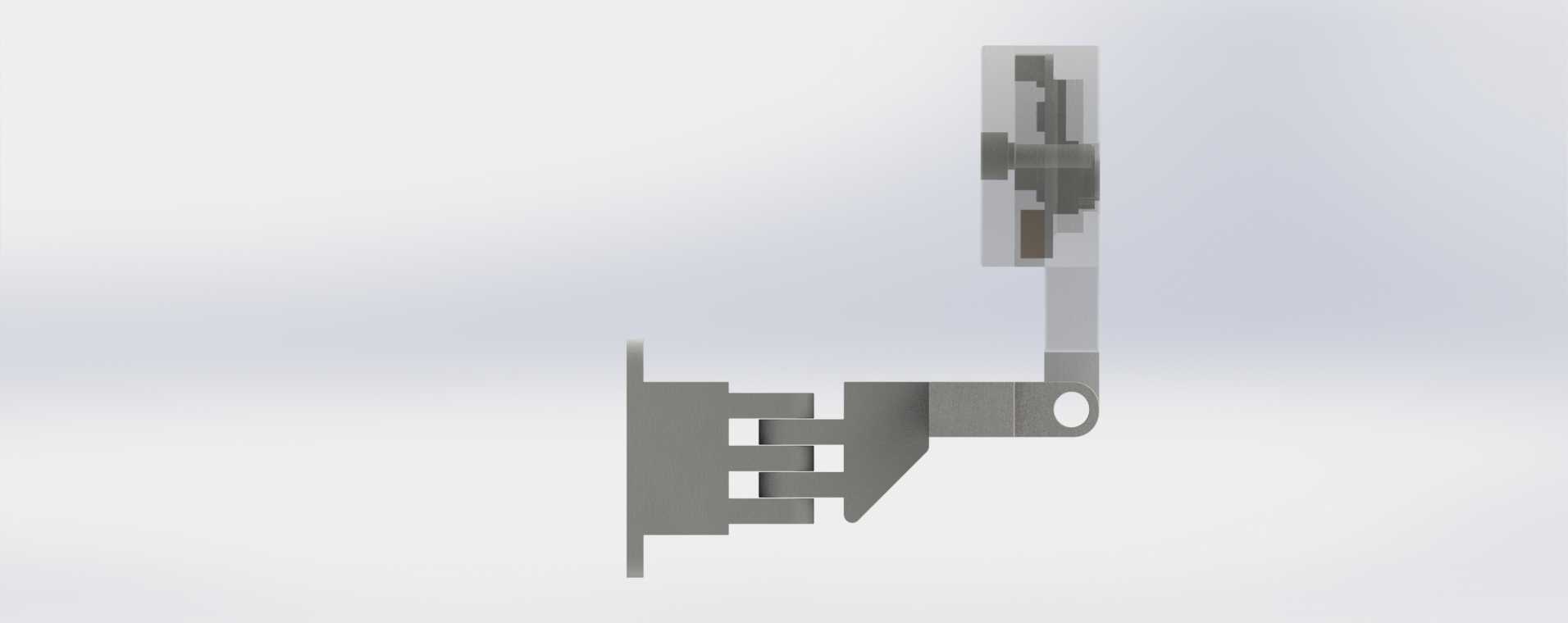

腔体靠近摄像头安装位的一侧做了圆弧过渡处理,避免棱角磕碰摄像头模组的排线,同时腔体上预留的小孔用于安装摄像头固定压片,压片采用嵌入式安装,不会突出腔体表面影响工具取放。从安装边界来看,整套结构完全展开后沿安装支座垂直方向的最大高度为120mm,沿水平方向的最大伸出长度为85mm,收纳状态下(双轴段折叠到与安装支座平行位置)的整体厚度仅为35mm,不会占用过多工作台的操作空间;所有铰接位置的转动部位都做了圆角处理,没有尖锐棱角,避免操作时划伤手部。设计过程中针对3D打印的工艺特性做了适配优化,所有壁厚均设置为2mm以上,打印时不需要添加额外支撑结构,采用FDM工艺打印时的成型成功率可达95%以上,
同时受力较大的安装支座根部做了三角加强筋设计,加强筋的厚度为1.5mm,可承受10N的垂直载荷不会出现断裂,满足日常工位使用的强度需求。腔体的底部做了1mm深度的沉槽,可粘贴防滑EVA垫,放置在光滑工作台面时不会出现滑动;铰接轴的位置采用一体化打印的轴孔配合,不需要额外加装金属销轴,减少了装配工序,打印完成后仅需要去除支撑毛刺即可直接投入使用。在实际工位应用中,这套结构可以直接固定在小型台钻、迷你磨床的工作台侧边,摄像头调整到对准加工工位的角度后,可实时采集加工过程的画面用于教学演示或者加工过程记录,旁边的收纳盒可以放置加工过程中需要用到的整形锉刀,拿取工具时不需要转身离开工位,能有效缩短小型零件修形加工时的工具取放路径,提升工位操作的流畅度。针对不同的使用场景,安装支座的孔位还可以根据实际安装需求做适配调整,比如固定在铝型材上时可以更换为T型螺栓安装,固定在墙面时可以更换为膨胀螺丝安装,结构本身的通用性较强,不需要做大规模修改即可适配不同的安装基面。
