地板安装式多接口真空集尘连接桩

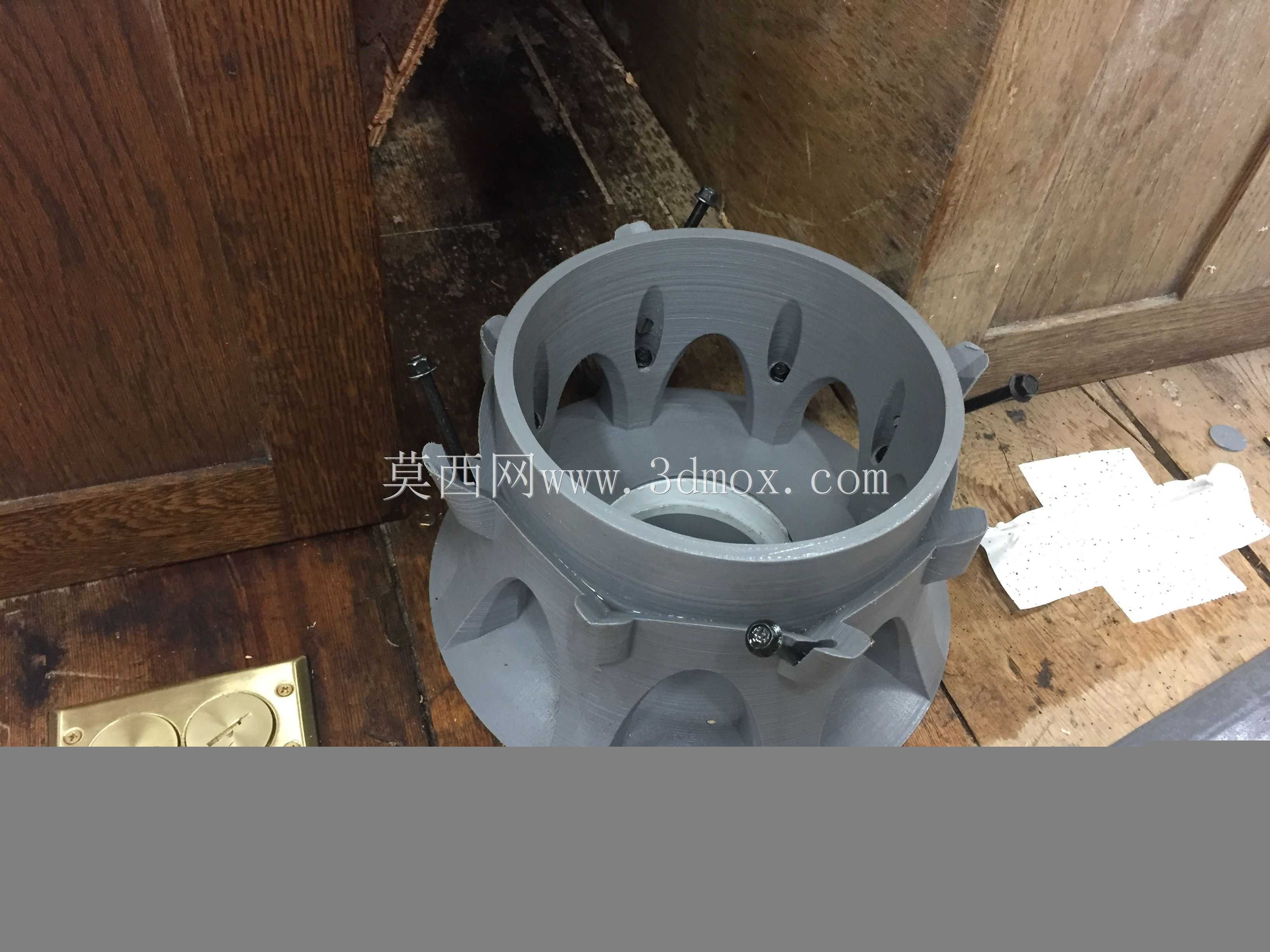

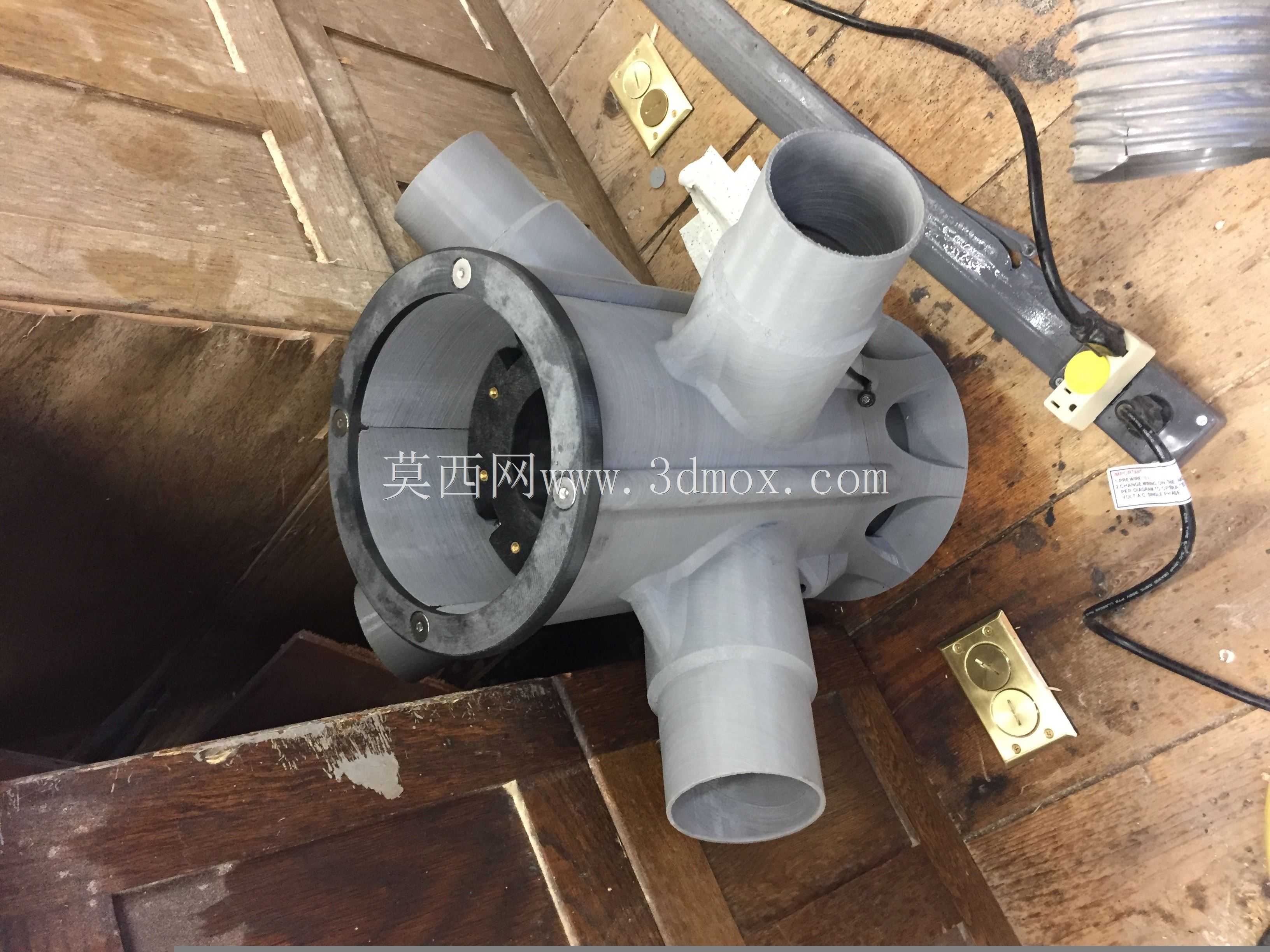

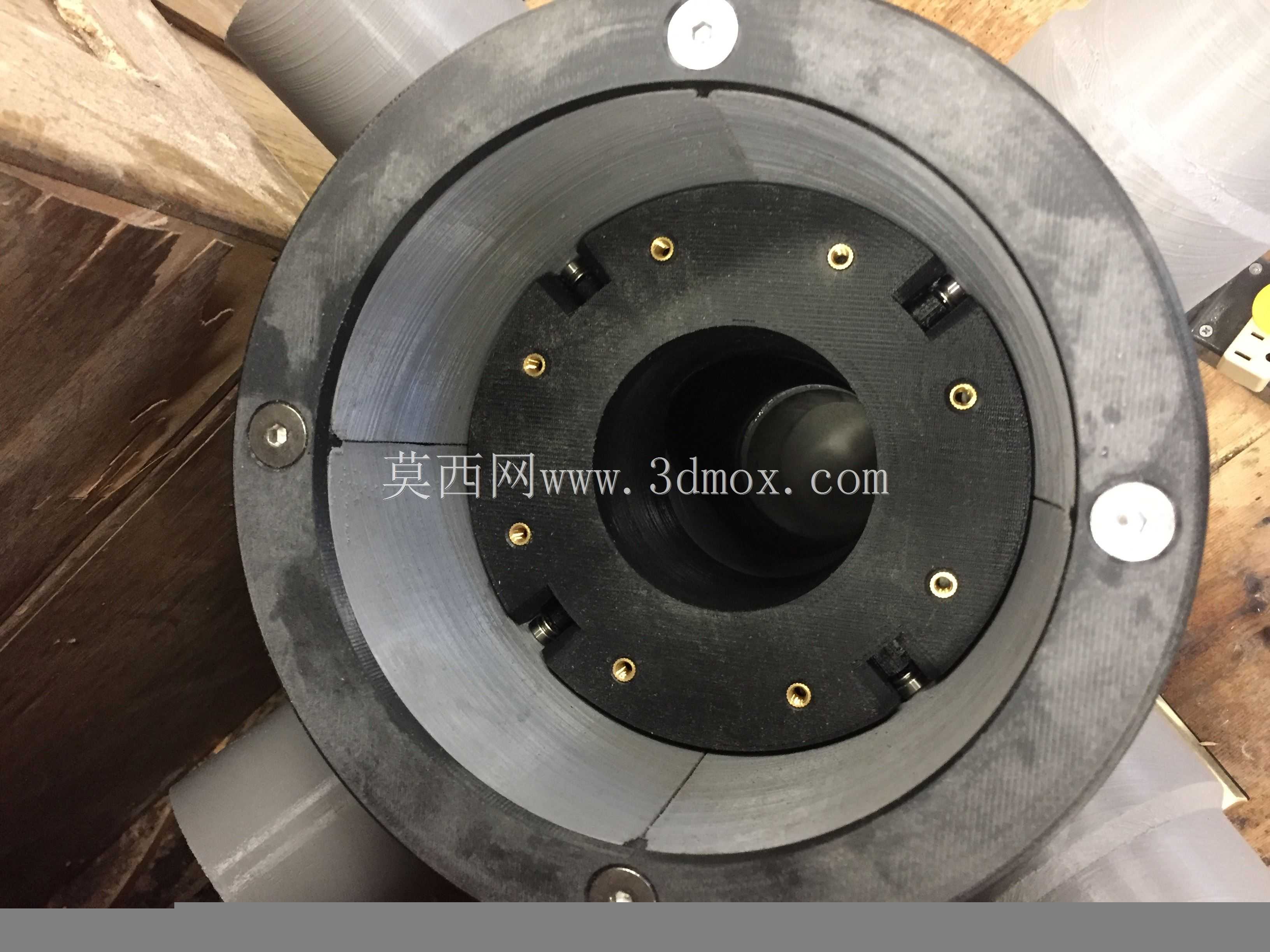

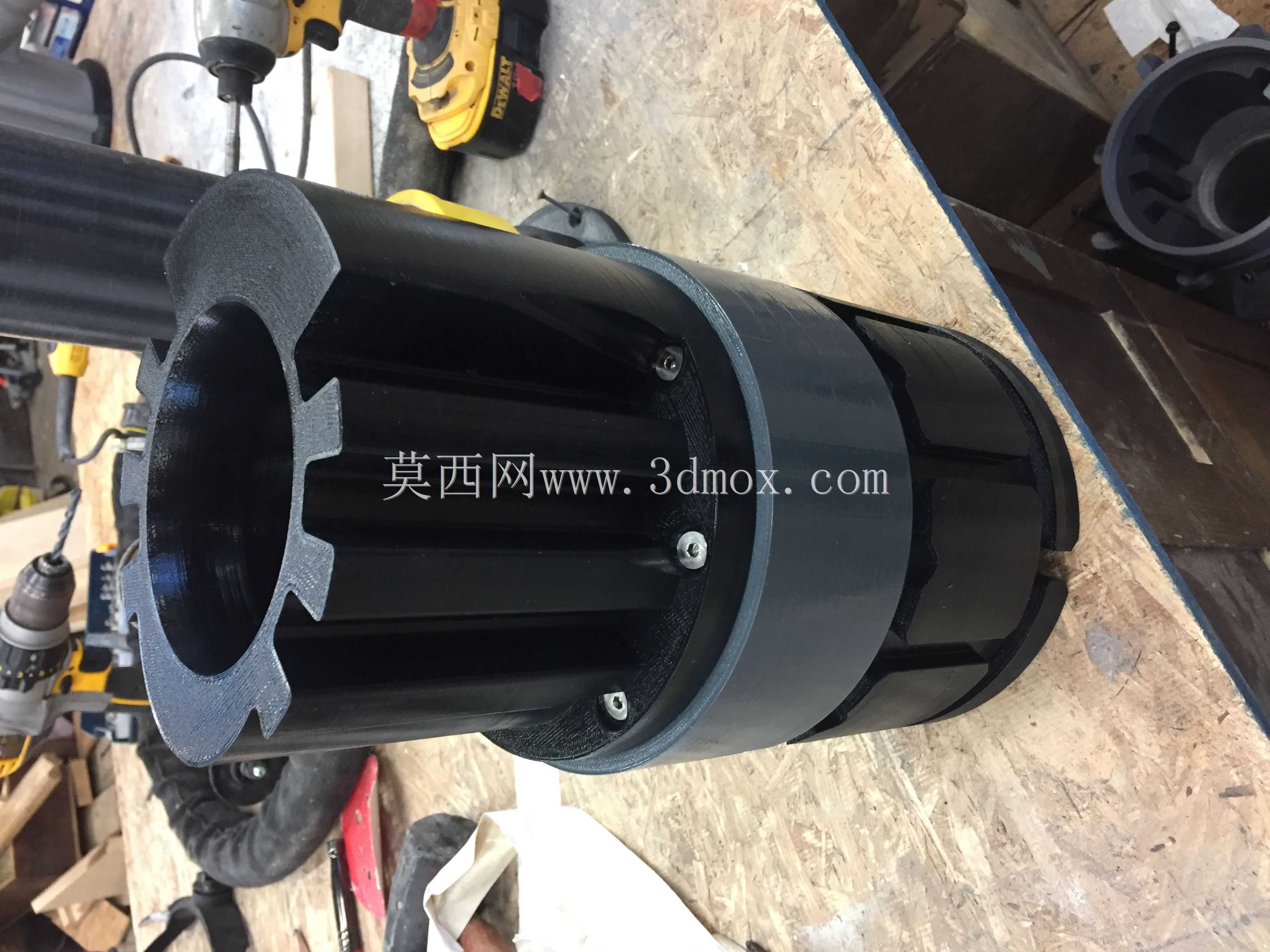

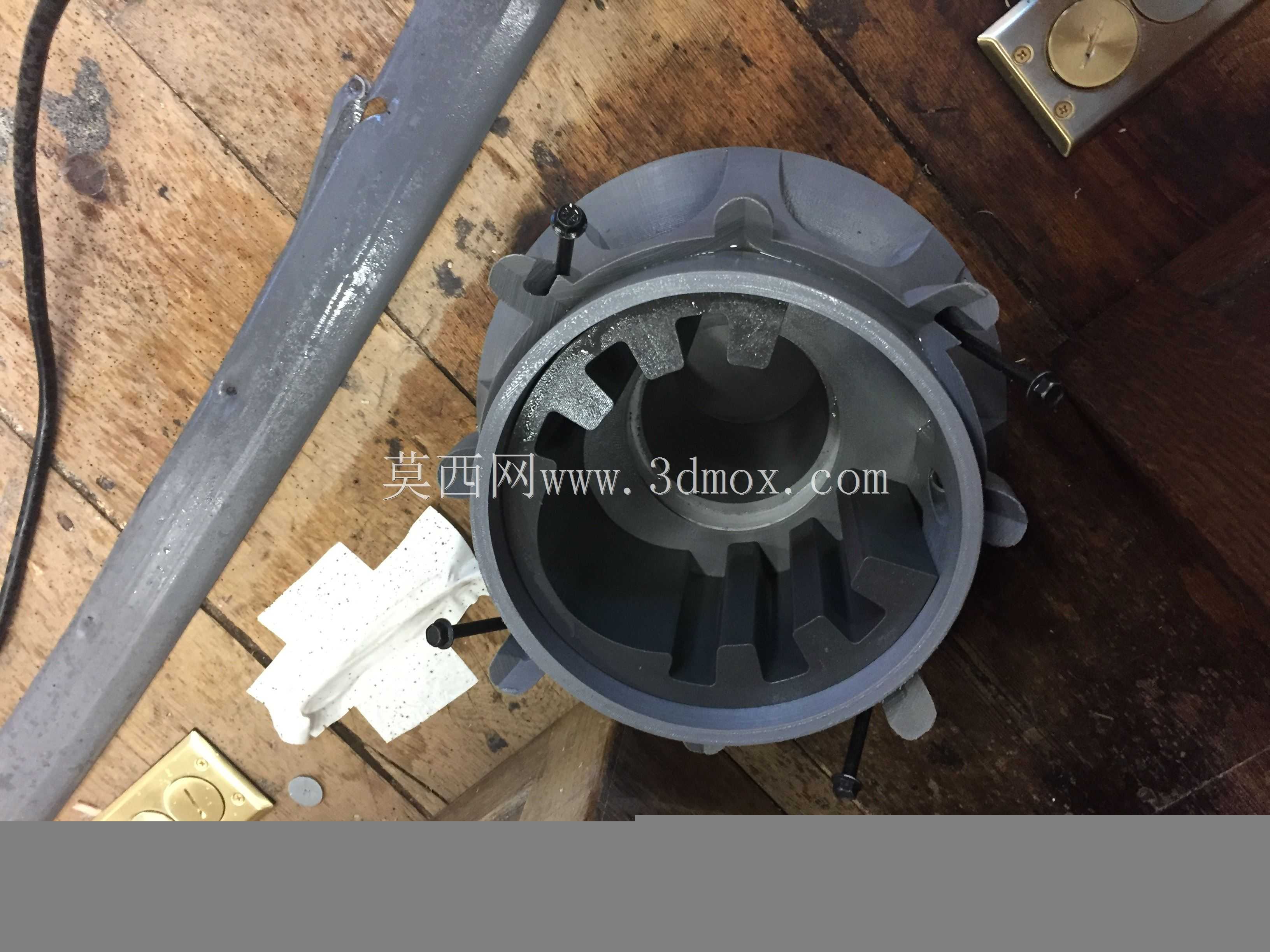

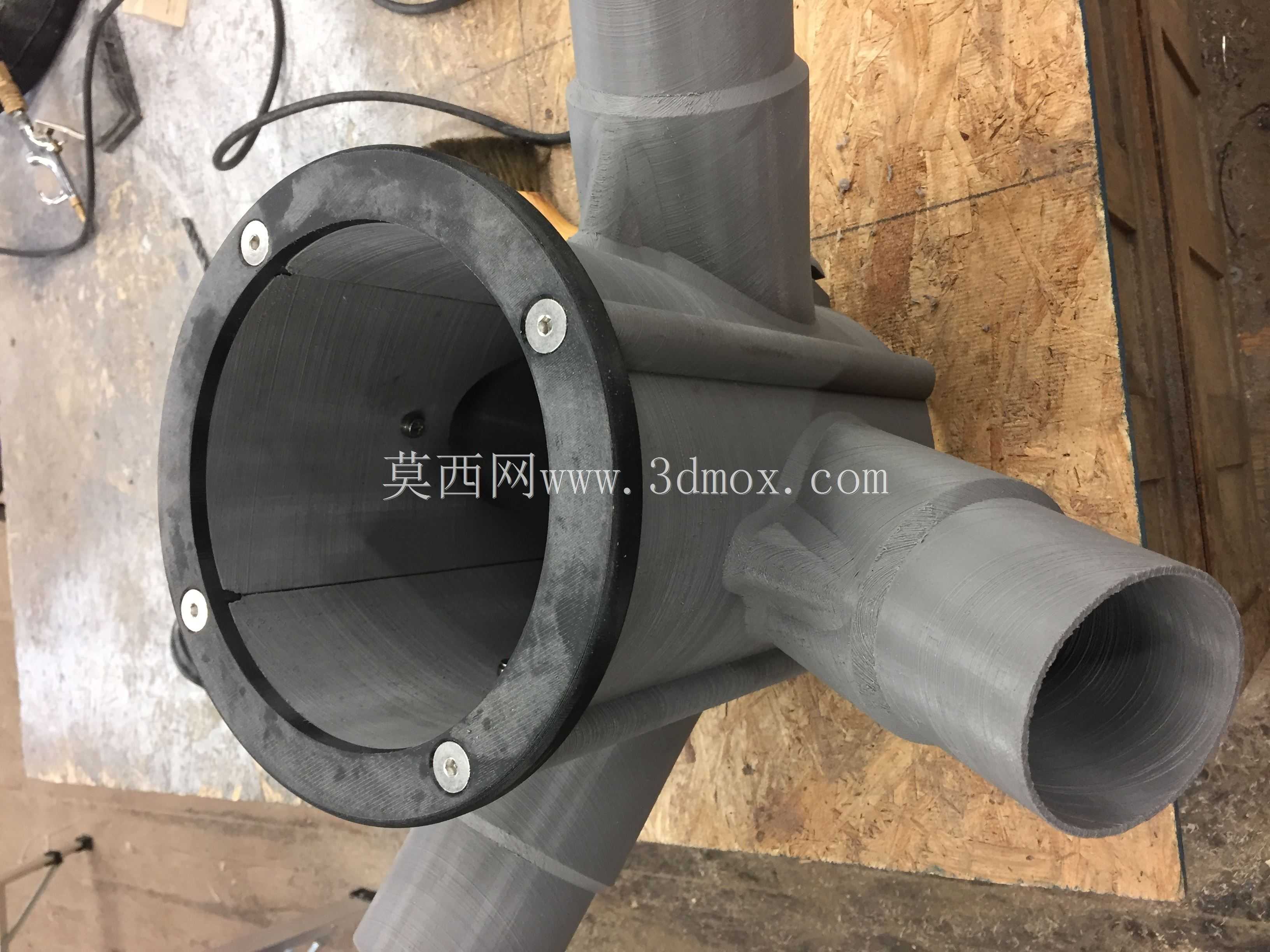

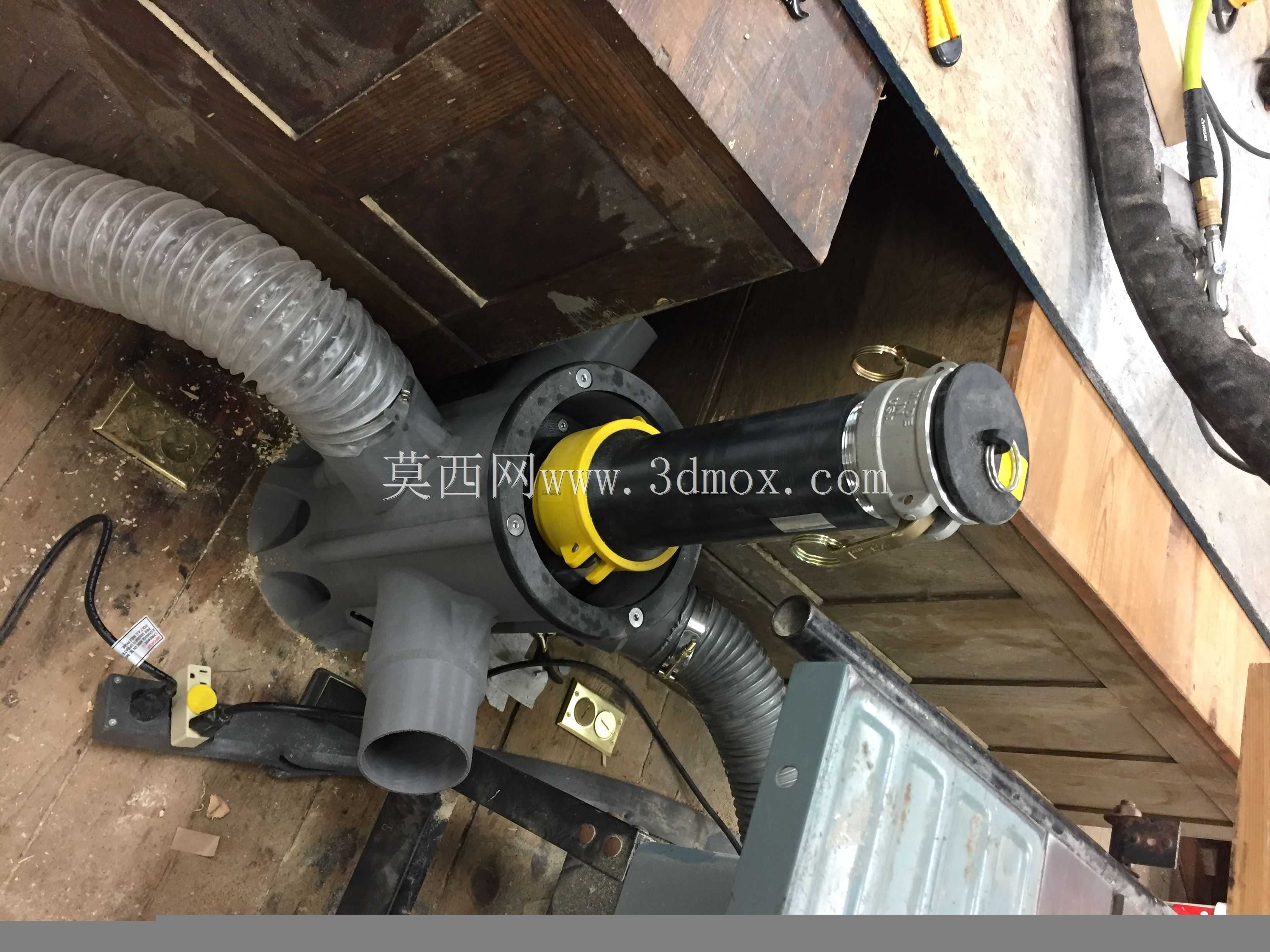

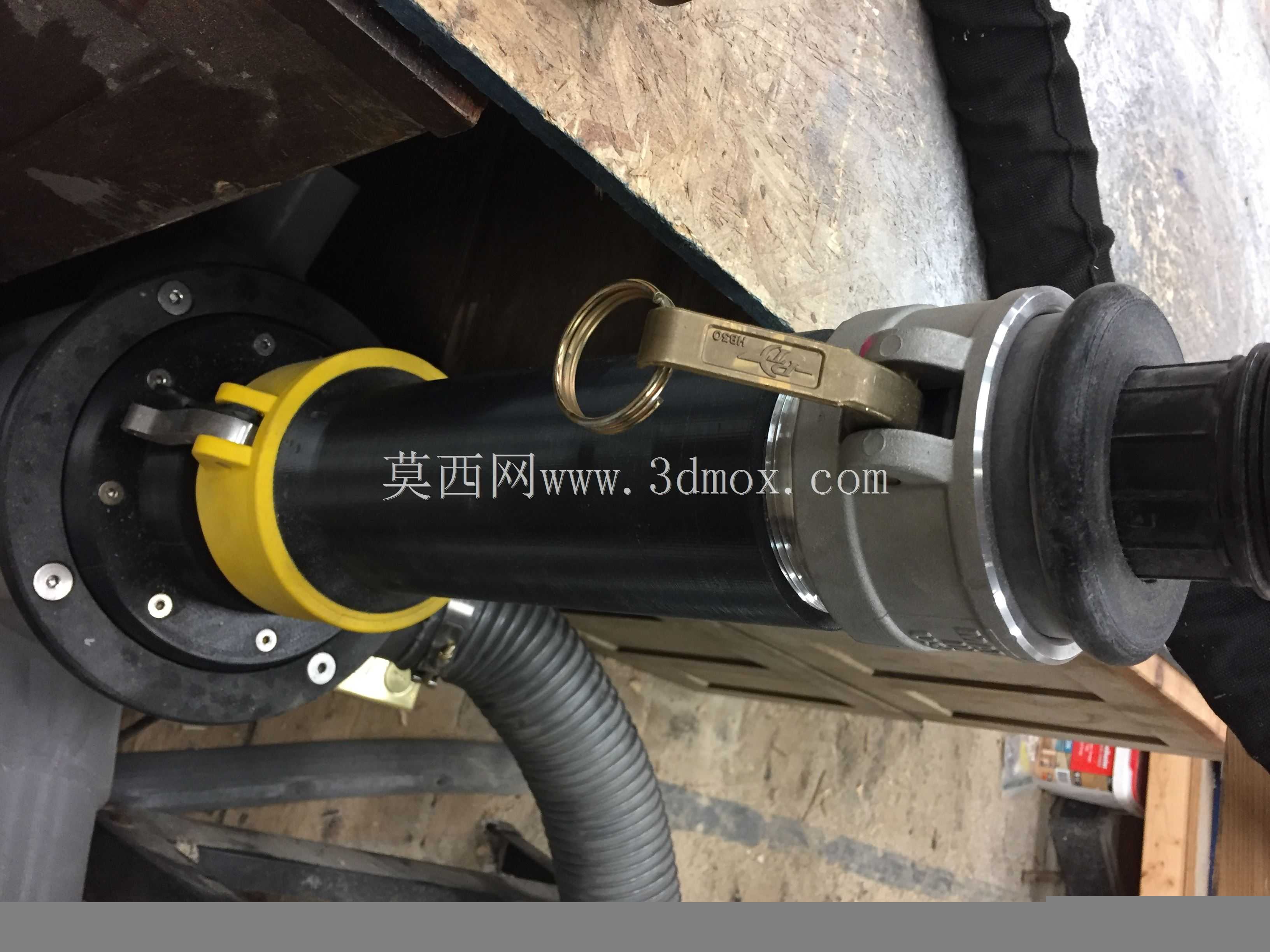

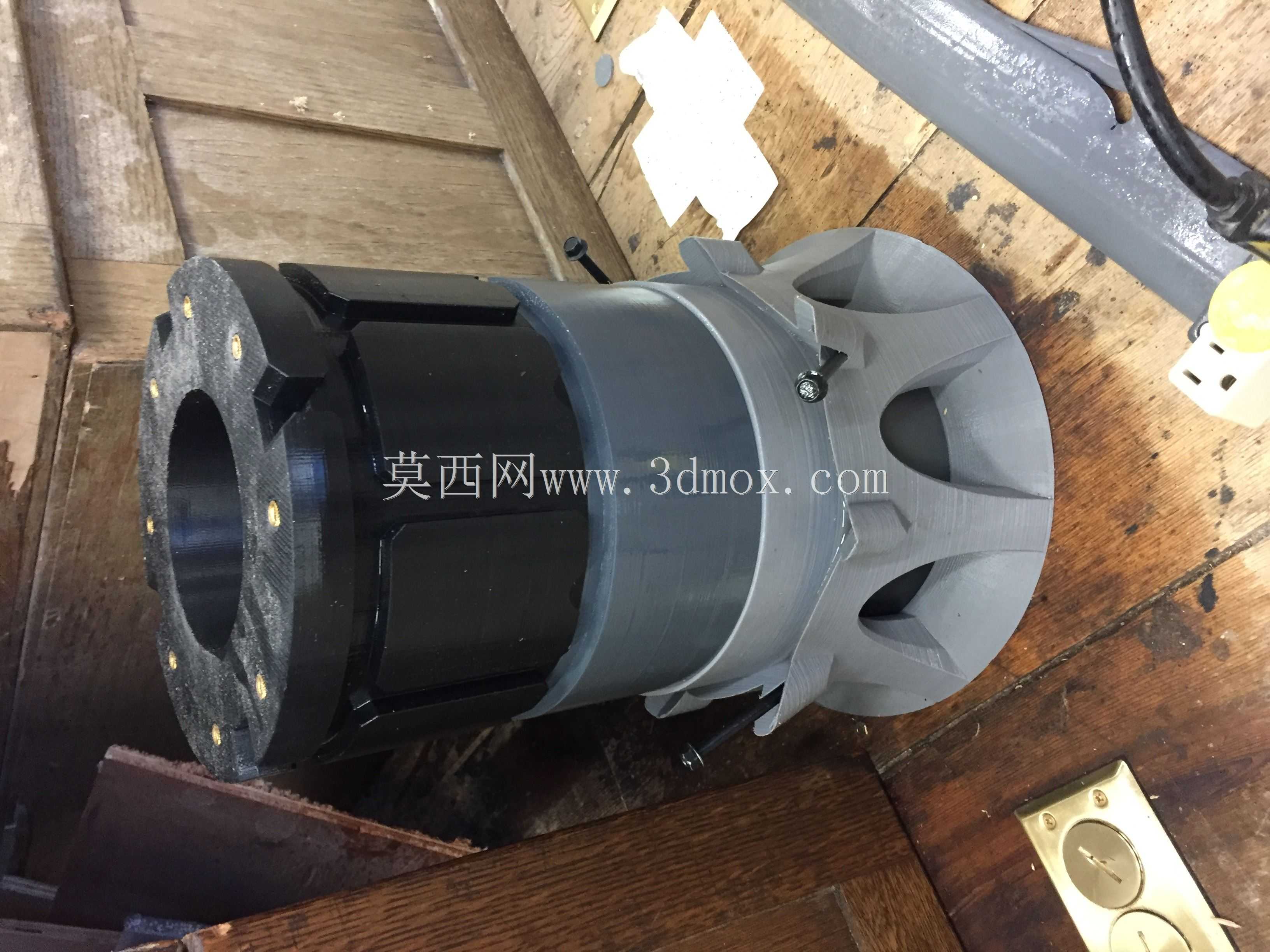

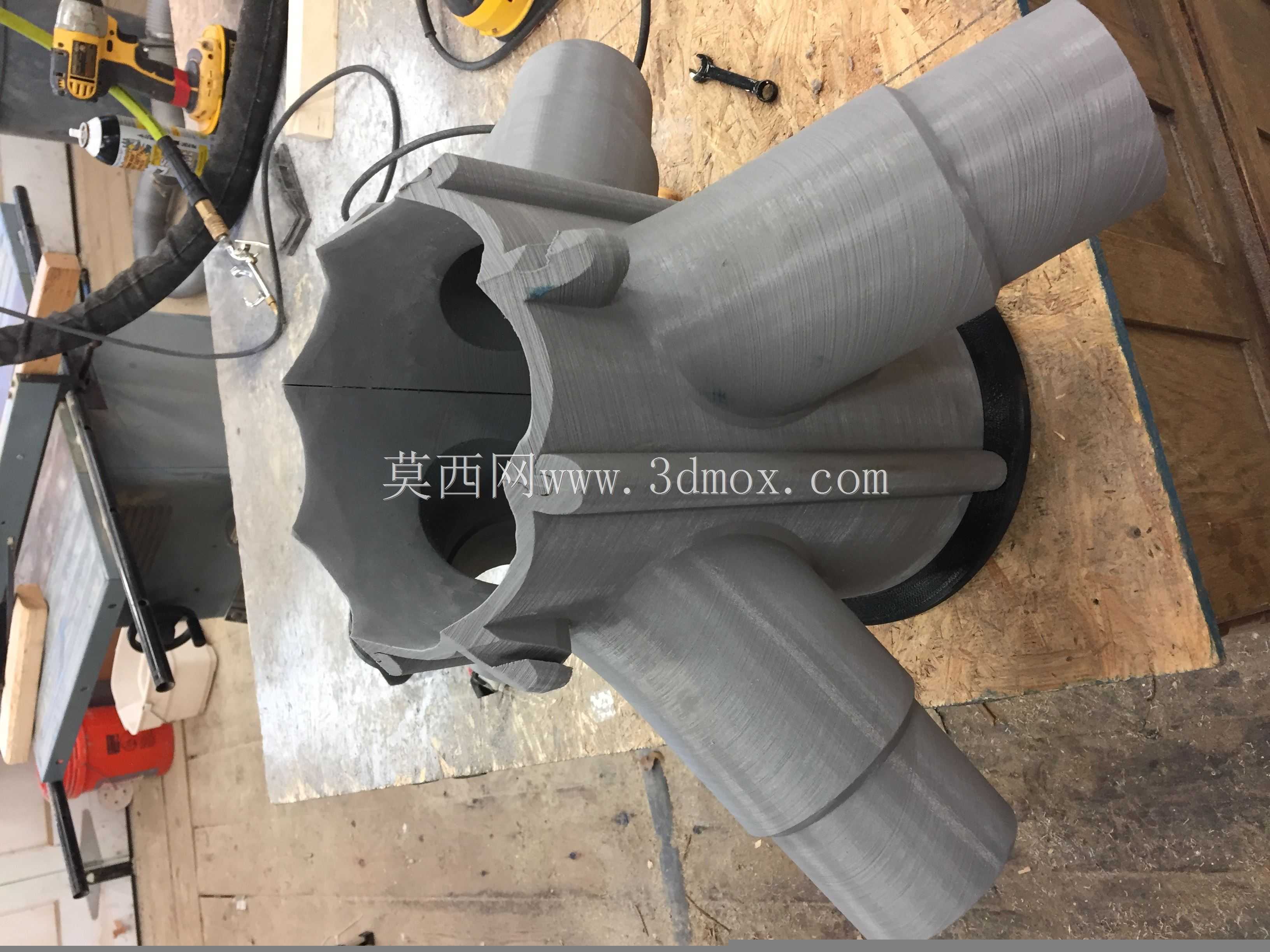

该集尘连接桩主要应用于工业生产车间的地面除尘系统布设场景，固定安装在车间地板预设的4*40号法兰基座上，作为地面除尘管路的终端接驳节点，承担多工位除尘支路的气源分配、管路快速对接、工位除尘点位扩展的核心作用，可适配多台移动式加工设备、工位除尘罩的吸尘管路接驳需求，解决车间内分散产尘点位的集中除尘管路布设难题，避免地面除尘管路杂乱排布影响车间物料转运与人员通行。产品主体为立式柱状结构，顶部设置4*NPT标准内螺纹接口，采用插拔式快接结构设计，可直接安装4*内螺纹凸轮锁紧接头，无需额外转接配件即可完成外接除尘管路的快速锁止与密封，接头锁紧后可承受0.6-0.8MPa的负压工况，不会出现管路脱落、漏风泄压的问题。桩体侧面预留四个对称分布的4*软管接头安装位，每个接头位可独立接驳独立的除尘支路，支持八个不同方向的扫掠位置管路布设，可根据车间工位的实际排布灵活调整管路接驳方向，适配不同产尘点位的管路走向需求，无需额外加装弯头转接件即可完成多方向管路对接。产品设计阶段针对增材制造工艺做了全流程公差适配，整体公差体系完全匹配FDM熔融沉积成型工艺的加工精度要求，底座与肘部连接结构可适配桌面级FDM设备的打印成型，仅需简单的支撑去除与表面打磨即可达到装配精度要求，转子滑动等核心运动部件采用高精度光固化工艺成型，可保证运动部件的滑动顺畅无卡滞。设计过程中针对螺纹孔周围的结构做了加厚补强处理，避免反复拆装管路时出现螺纹滑牙、结构开裂的问题，底座与弯头组件的连接位置特意预留了合理的装配松动间隙，无需额外加工即可完成转子组件的拆装维护，日常使用时可快速拆开连接位置清理内部积存的粉尘碎屑，避免管路堵塞影响除尘效率。产品安装时仅需将底座与地板预埋法兰对齐锁止即可完成固定，整体安装边界不超出法兰外沿15mm，不会突出地面形成通行障碍，外露的接口位置做了圆弧过渡处理，避免磕碰损伤外接管路或绊倒过往人员。
