软管适配式真空收尘接驳装置

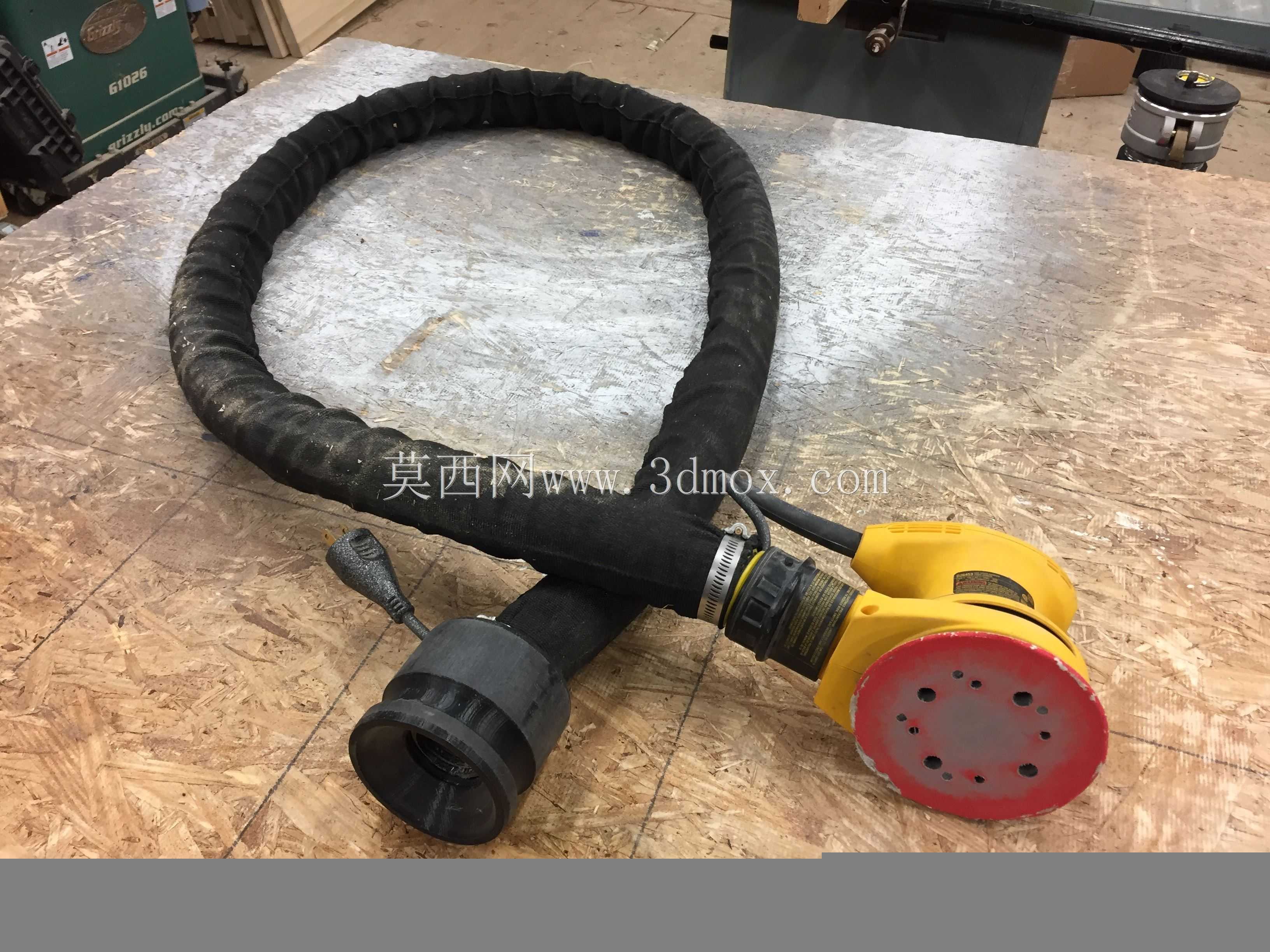

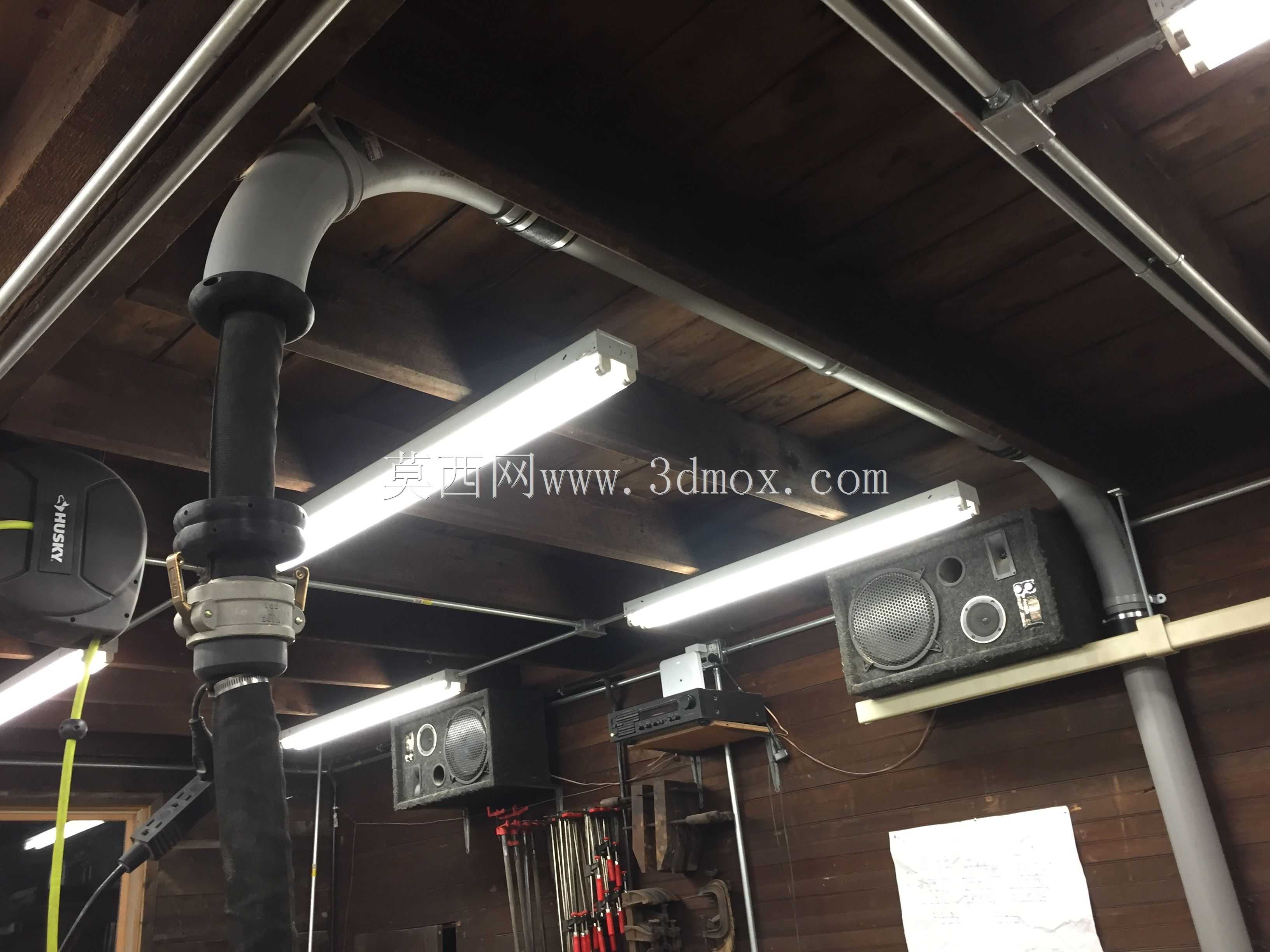

这款收尘接驳装置主要应用于工业除尘、家用清洁设备的软管末端接驳场景，作为吸尘管路与作业端的连接过渡部件，解决大管径吸尘管路与小口径作业软管对接时的摩擦卡滞、密封不足、拆装不便等实际使用痛点，适配日常清洁、车间工位除尘、设备清灰等多场景的吸尘作业需求，能够在负压吸尘工况下稳定输送含尘气流，避免管路对接处漏风导致的吸尘效率下降问题。

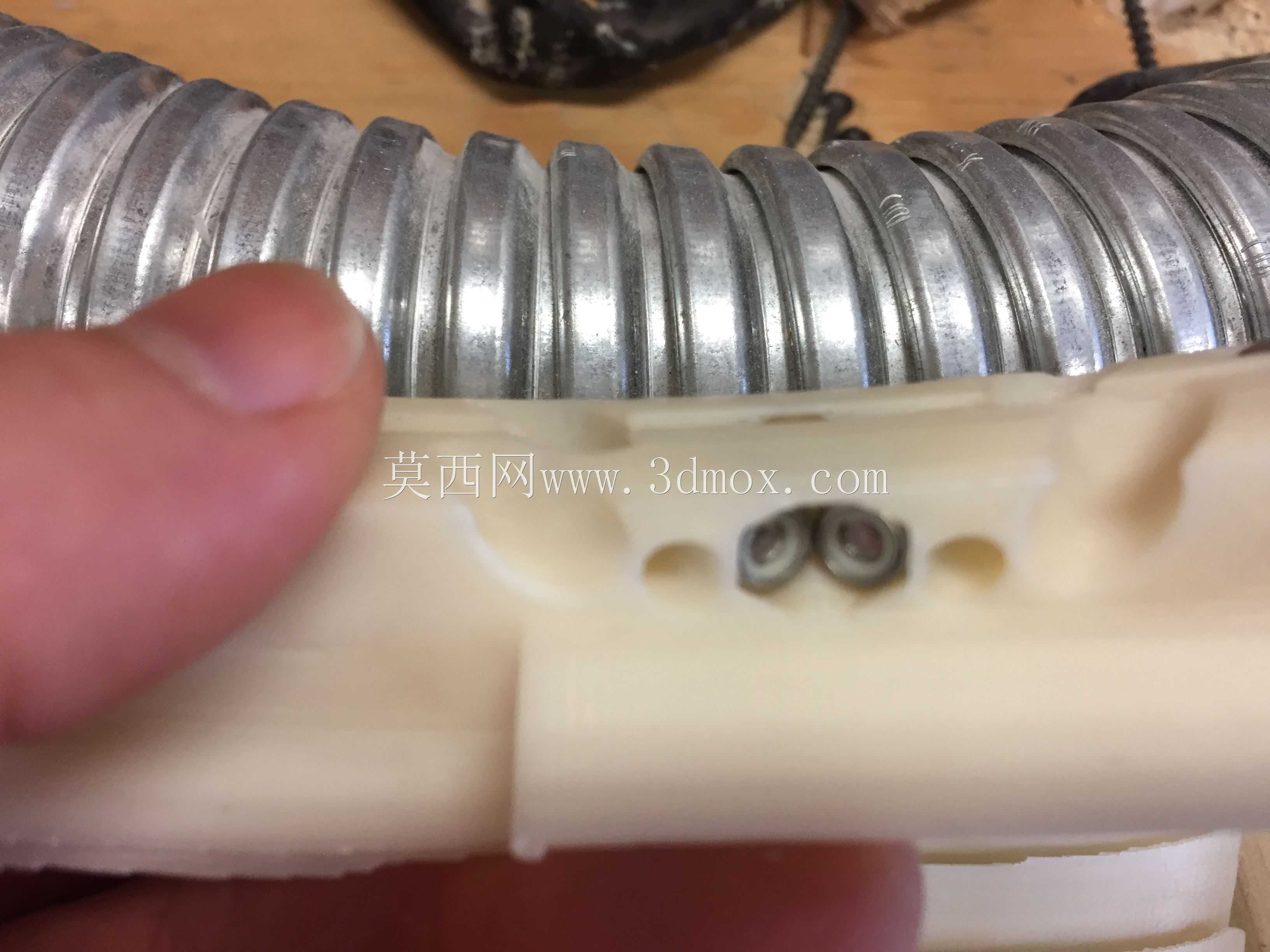

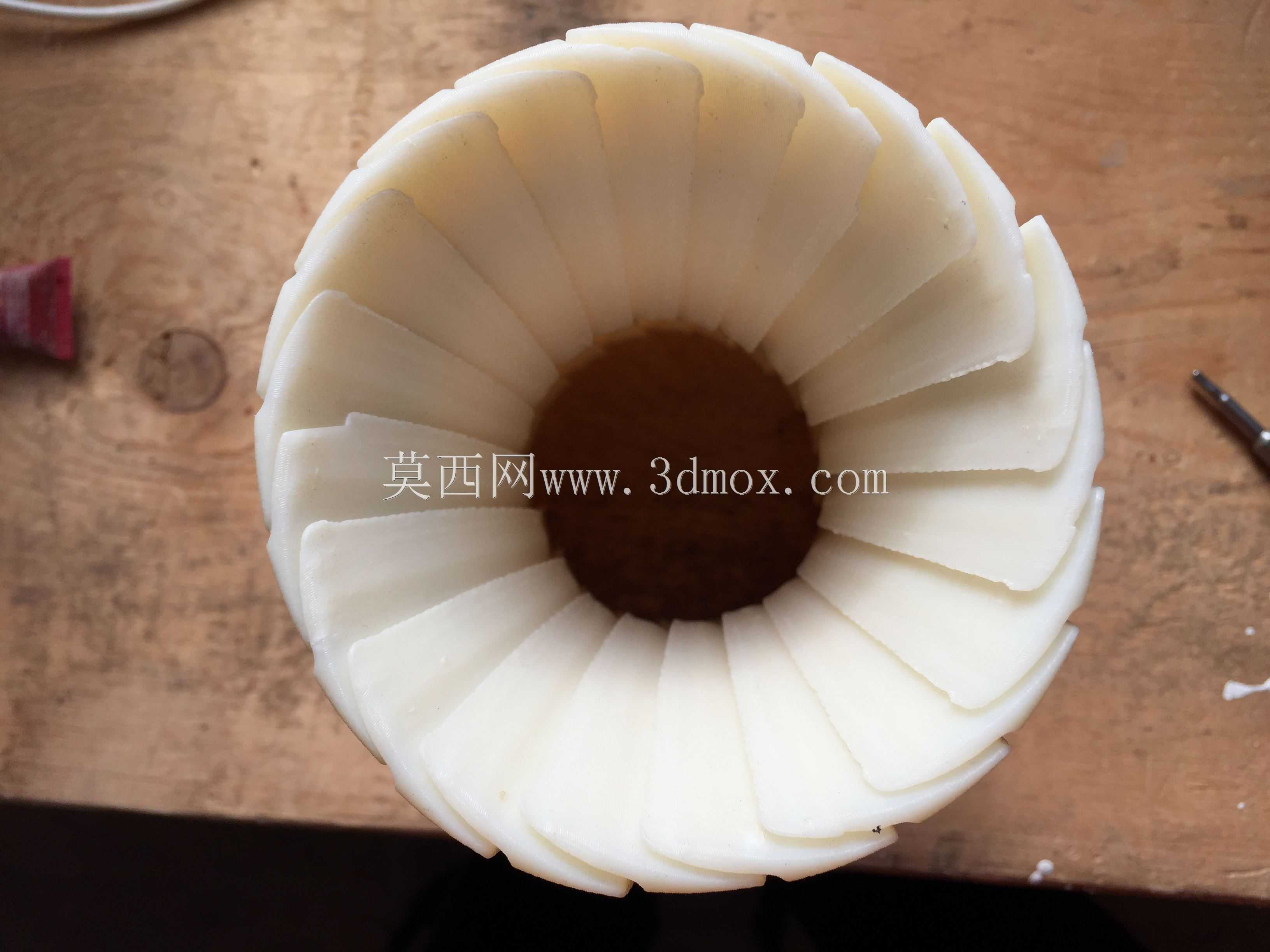

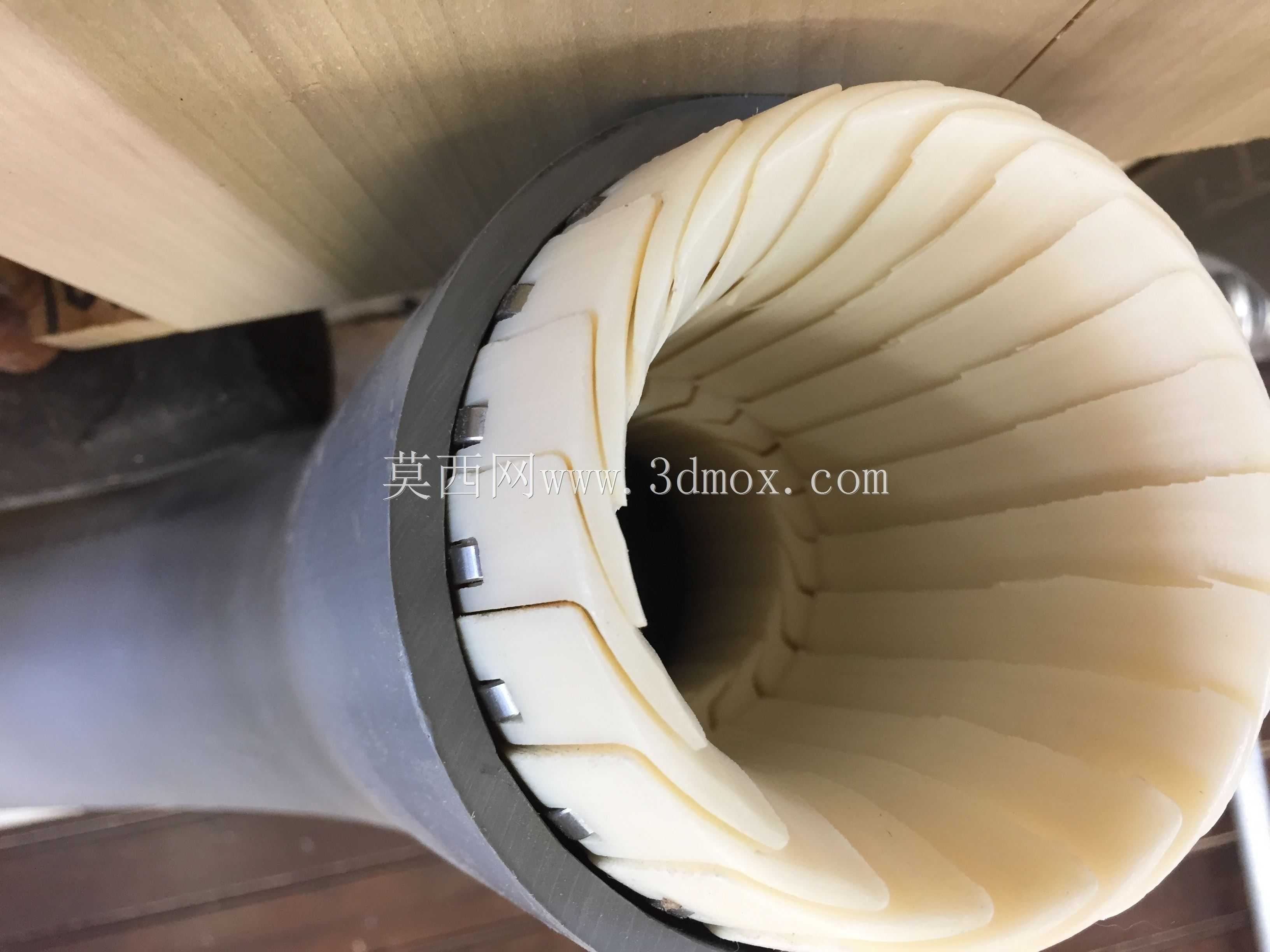

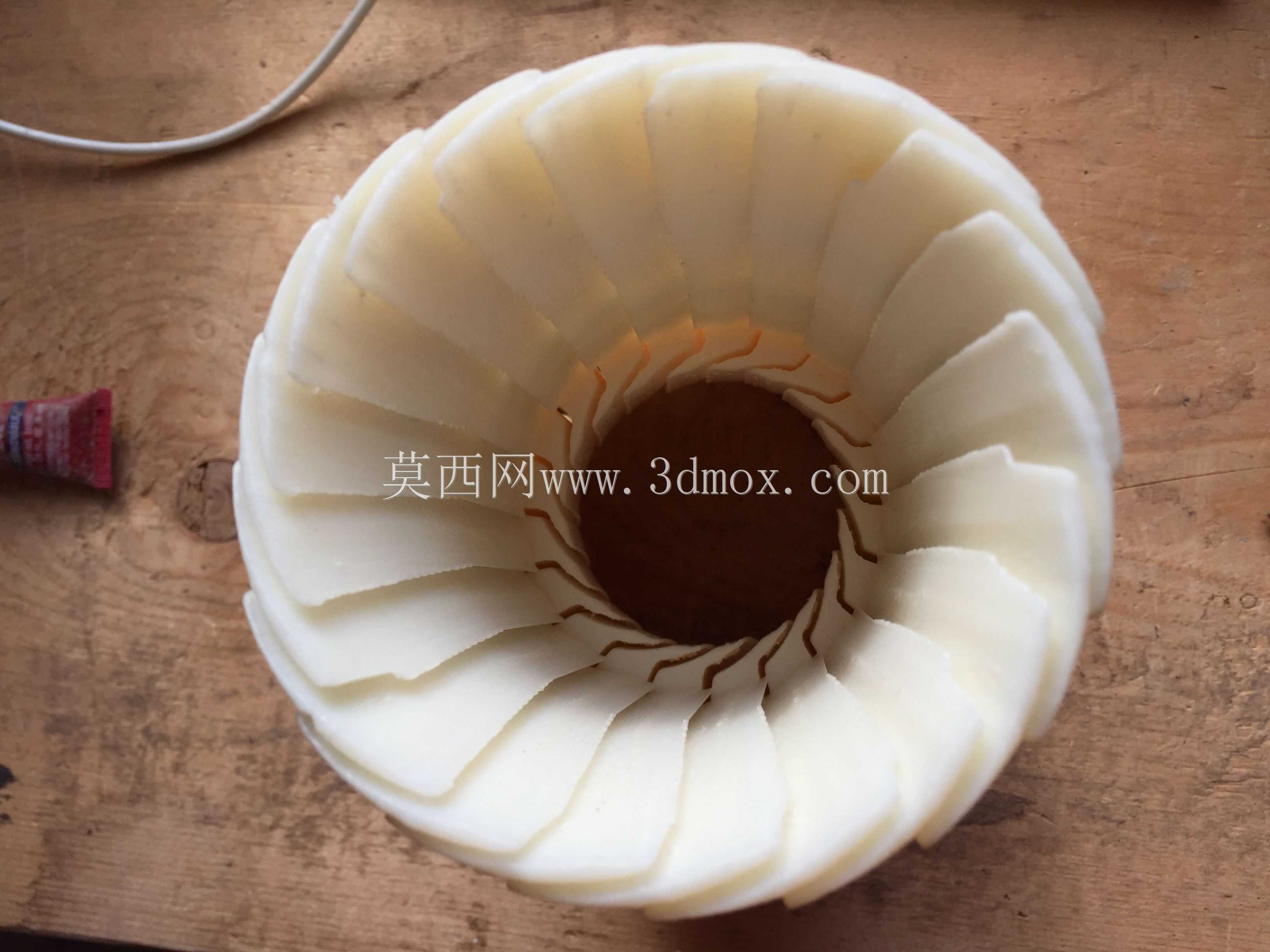

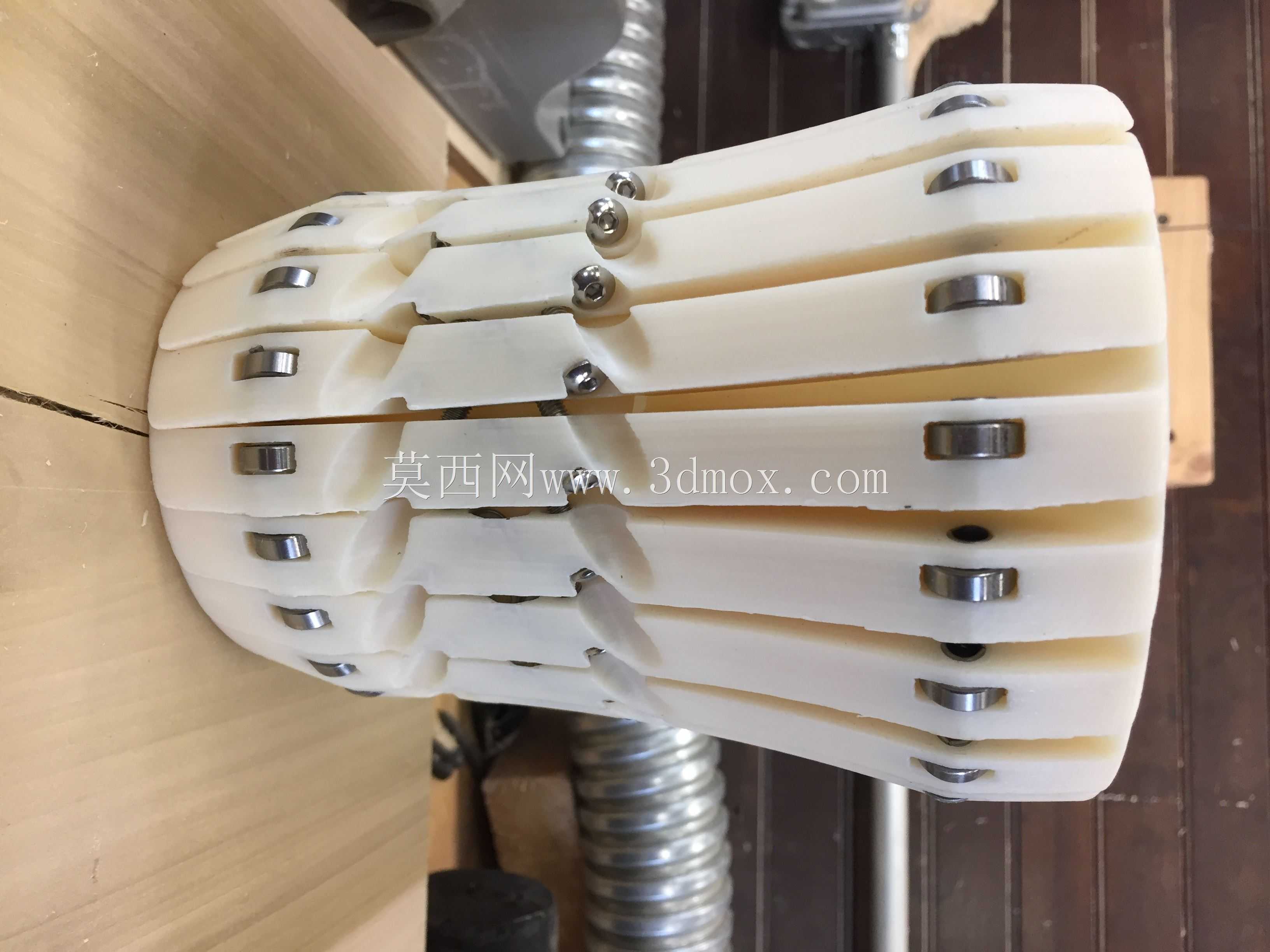

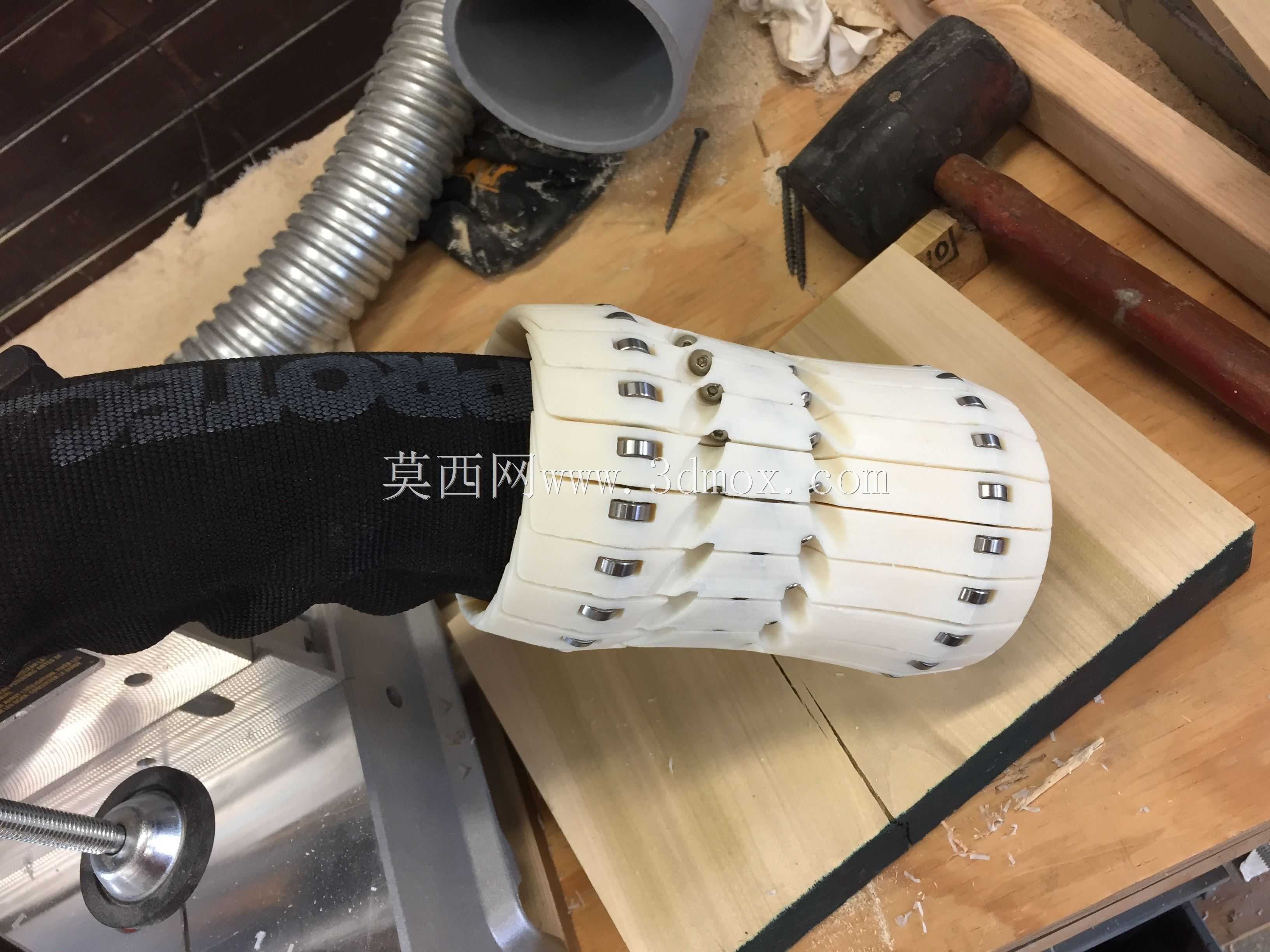

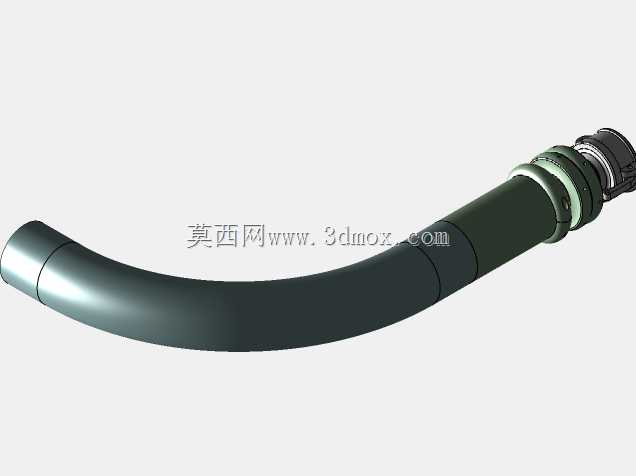

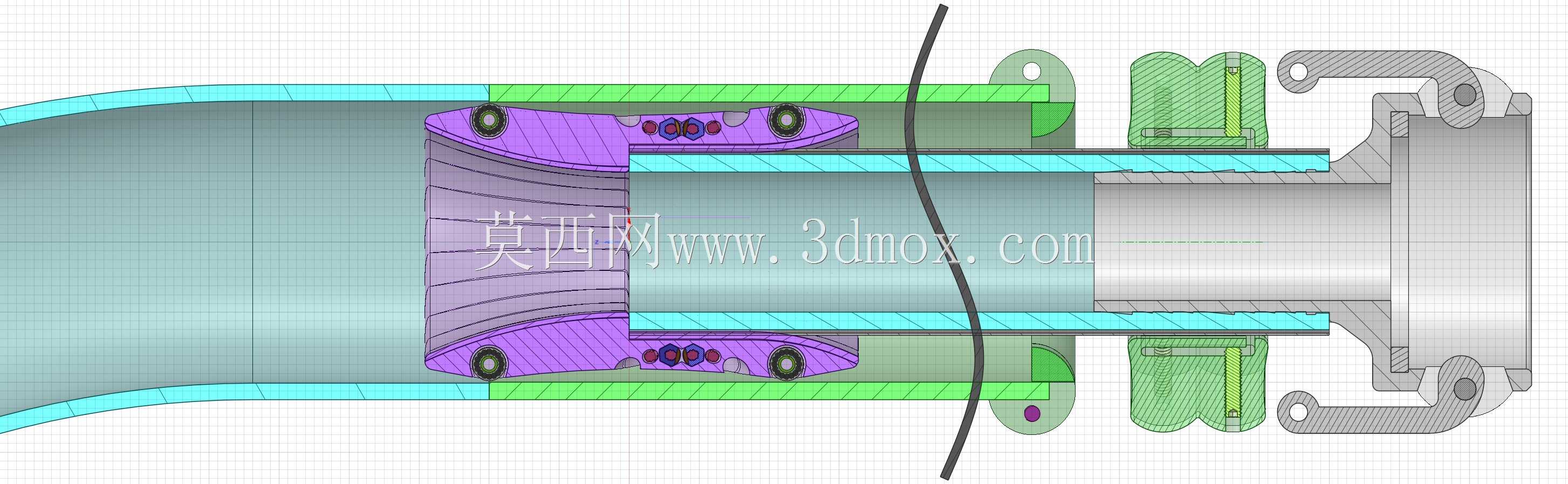

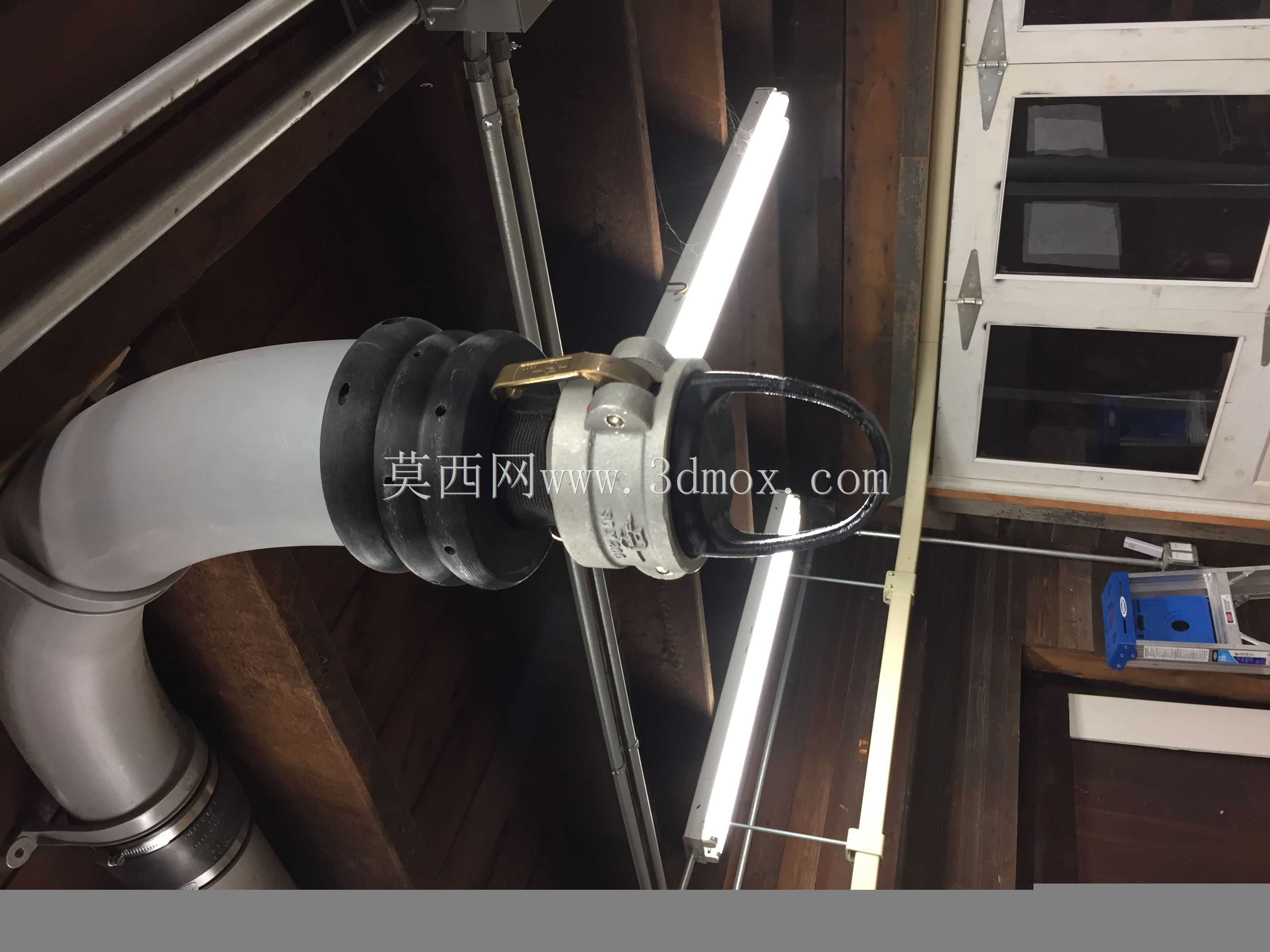

装置整体采用同轴嵌套式结构设计，核心功能是实现不同管径软管的平滑过渡连接，主体适配4英寸主吸尘管路，可接驳2.5英寸作业软管，通过内部的锥形导流结构降低气流流经变径位置的阻力，减少紊流产生的噪音与压损，同时在软管接触位置设置光滑承托结构，大幅降低软管伸缩、转动时与管壁的摩擦阻力，避免软管长期摩擦出现破损漏风的问题。装置外侧设置了对称的凸轮锁紧结构，对接完成后可通过扳动锁紧柄实现快速锁止，无需额外工具即可完成拆装，锁紧状态下可承受吸尘作业的常规负压，不会出现管路脱开的情况。

设计过程中充分考虑了使用场景的耐用性需求，所有受力接触位置均做了加厚处理，锁紧件与管路接触位置设置了弹性密封垫层，既可以补偿管路的尺寸公差，也能进一步提升对接位置的密封性能，减少负压泄漏。装置的整体安装边界与常规4英寸吸尘管路的端盖尺寸一致，可直接替换原有管路端盖进行安装，无需对现有吸尘管路做额外改造，内部流道做了顺滑过渡处理，没有突兀的台阶结构，可避免灰尘在变径位置堆积堵塞，长时间使用也不会出现积灰堵管的问题。

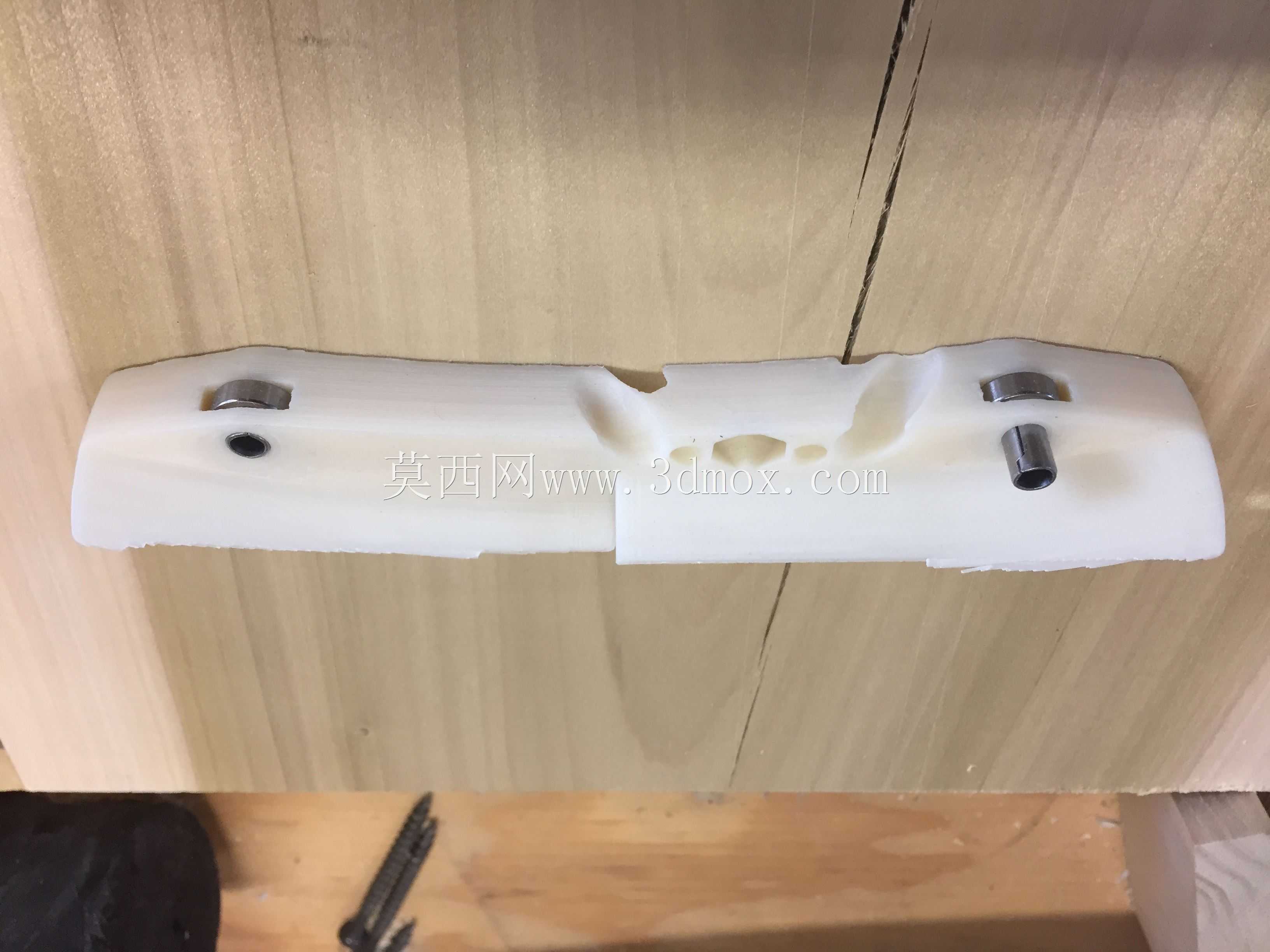

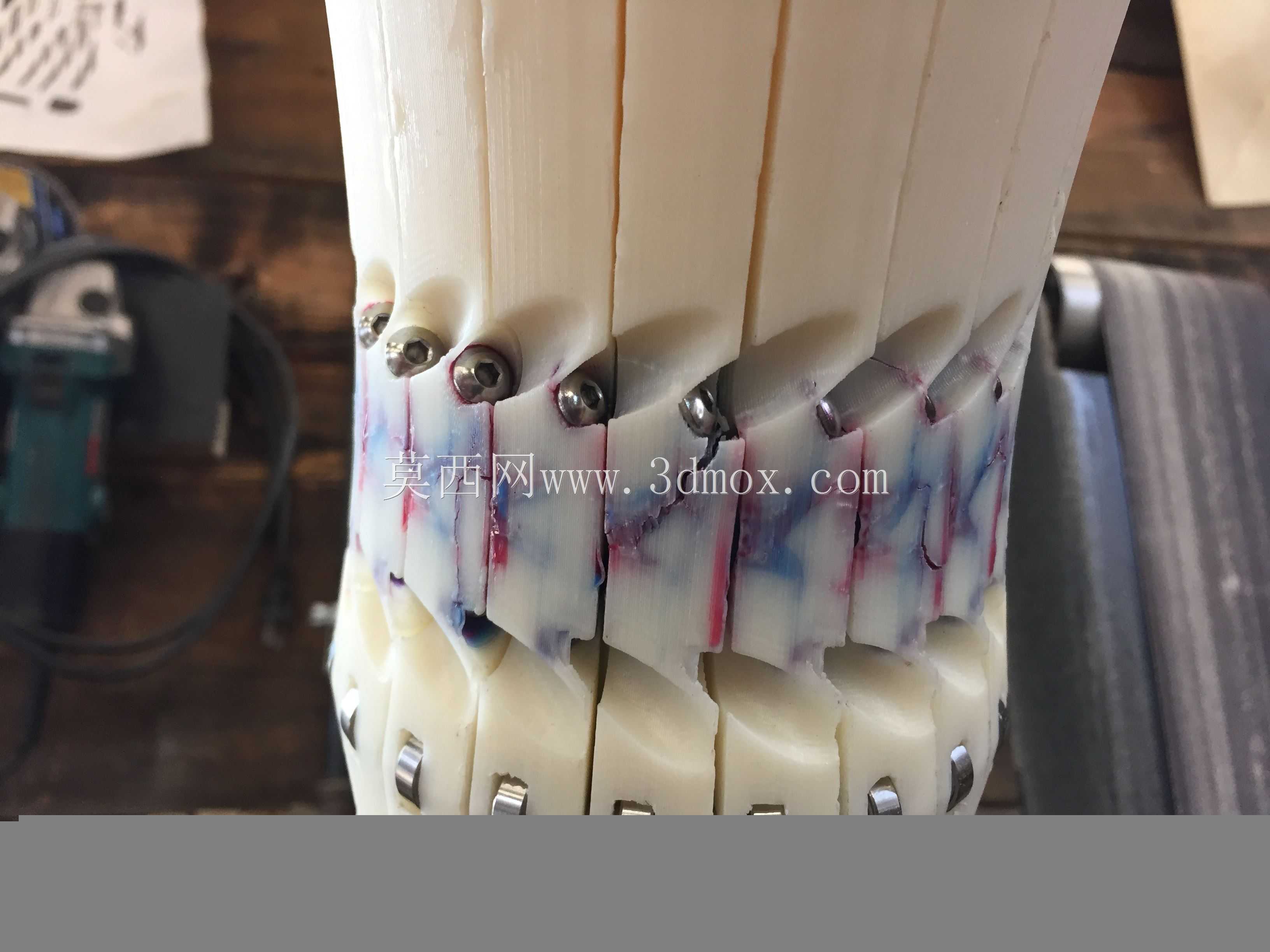

针对早期版本安装后易损坏的问题，当前结构优化了锁紧件的受力角度，将原有的尼龙锁销替换为更耐磨的塑料销钉结构，承力位置做了加强筋处理，避免锁紧受力时出现部件开裂的问题，整体结构采用模块化设计，内部的密封件、锁紧件均可单独拆卸更换，降低后期维护成本，适配FDM工艺的ABS材质打印制作，公差控制适配常规3D打印的精度范围，无需高精度加工即可实现顺畅装配，满足小批量定制、自行改装的使用需求。
