Cicl公司500mm规格旋风分离器结构设计

这款500mm规格的旋风分离器，是面向工业气固分离场景开发的机械式除尘分离设备，广泛应用于木工加工车间木屑收尘、粮食加工粉体风选、建材生产粉料回收、工业锅炉尾气初级除尘、车间打磨工位粉尘捕集等工况，可在无滤材耗材的前提下，依靠离心力原理完成含尘气流中固体颗粒的分离捕集，适配大风量、高浓度粉尘的前置处理环节，能有效降低后续布袋除尘、滤筒除尘的负载，延长末端精过滤元件的使用寿命，也可单独用于大颗粒物料的风选分级工序。

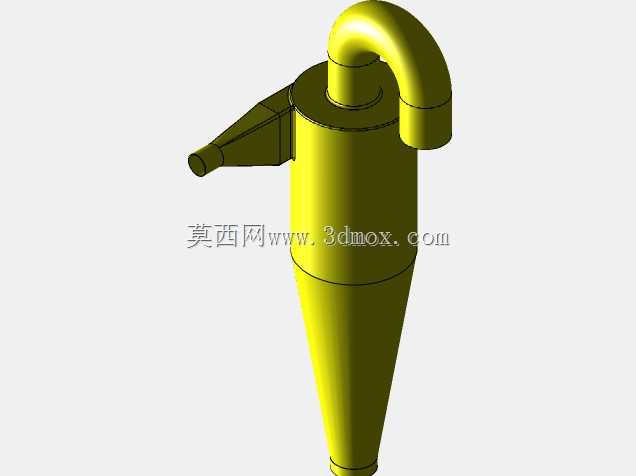

设备整体采用经典切向进气旋风分离结构，核心分离筒体公称直径为500mm，整体外形遵循旋风分离流场设计逻辑：上部为圆柱形分离腔，侧面设置切向进风口，含尘气流从进风口进入后会沿筒壁形成稳定的旋转向下外涡旋，气流中的固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥形集料段；锥形段采用渐缩结构设计，随着锥段直径逐步收窄，外涡旋转速逐步提升，可强化细颗粒的分离效果，当气流到达锥段底部后会折返形成向上的内涡旋，经顶部中心的弯管排气口排出净化后的气流，分离出的物料则从锥段底部的出料口排出收集。

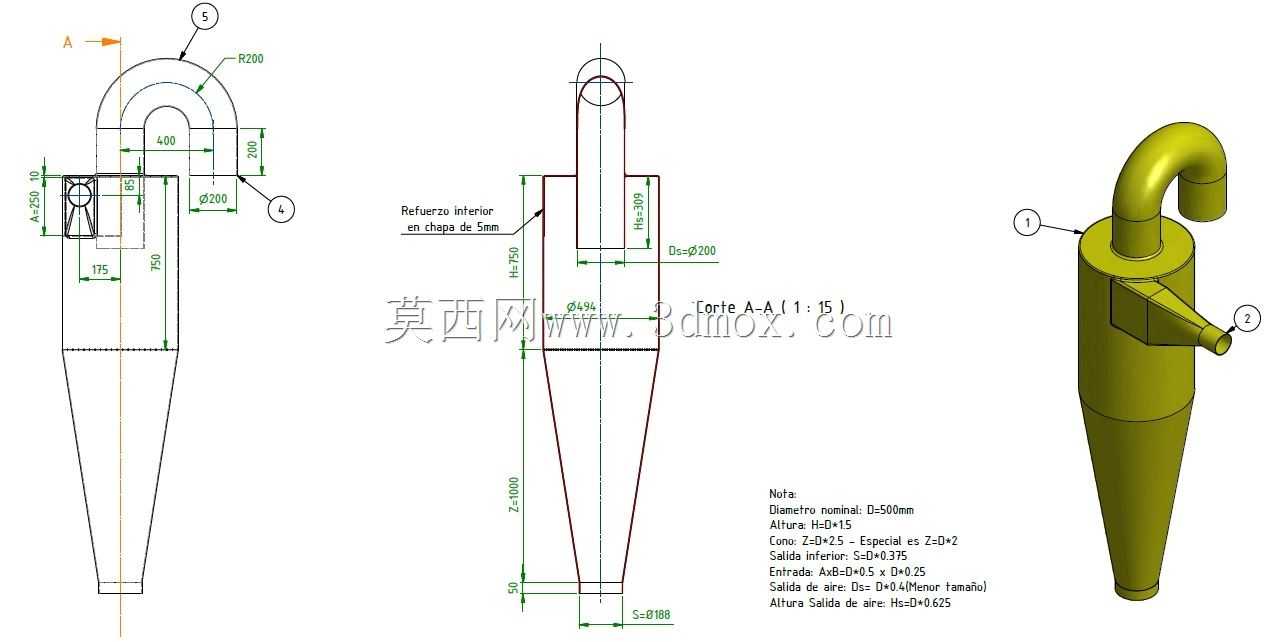

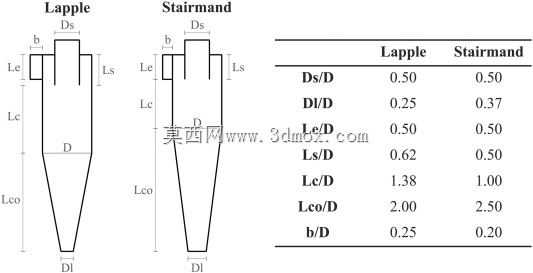

设计过程中重点优化了各段尺寸的匹配关系：进风口采用矩形截面设计，尺寸匹配500mm筒体的额定处理风量，避免进风风速过高导致的阻力飙升或风速过低造成的分离效率下降；顶部排气弯管采用90°弯头结构，插入筒体内部的深度经过流场仿真校核，既避免进风气流短路直接从排气口流出，也不会过度阻挡内部流场造成额外压损；筒体与锥段的连接位置做了平滑过渡处理，避免壁面台阶造成的局部涡流卷吸已分离颗粒，降低返混带来的效率损失；侧面设置的检查口可用于日常运行中观察内部磨损情况，也可在停机时进入内部清理积料、检修耐磨衬里。

安装边界方面，设备整体为立式安装结构，顶部排气弯管中心距筒体中心的水平距离、进风口的安装高度、底部出料口的连接尺寸均做了标准化适配，可直接对接常规工业通风管道，安装时需保证设备整体垂直度，避免锥段偏斜导致流场不均影响分离效率，设备侧面预留的支耳安装位可匹配钢架支撑固定，适配不同厂房的安装高度需求，整体结构无运动部件，运行可靠性高，日常仅需定期检查出料口的卸料密封性、内壁磨损情况即可，维护成本极低。
