发动机活塞组件三维结构设计作品

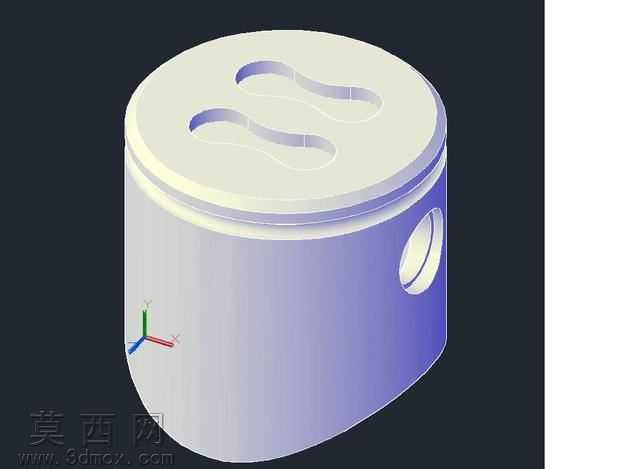

本作品为发动机核心部件活塞的三维建模设计，建模过程严格遵循内燃机活塞的实际工程尺寸比例，在三维软件中首先通过旋转凸台命令构建活塞的主体圆柱基体，精准控制活塞裙部的椭圆度修正参数，还原实际活塞工作时的热变形适配结构。建模阶段依次完成活塞顶部的凹坑造型，该凹坑为燃烧室组成部分，通过拉伸切除与曲面圆角命令处理凹坑边缘，避免应力集中；随后完成活塞销座孔的同轴度约束设计，销座部位添加加强筋结构提升承载能力，销孔内部的卡簧槽通过环形切除命令精准定位，保证活塞销的轴向限位可靠性。活塞环槽部分采用分层切除方式，分别构建气环槽与油环槽，油环槽位置预留回油孔结构，通过圆周阵列命令均匀分布回油通孔，还原活塞的润滑油回路设计。材质渲染阶段，活塞主体赋予铝合金材质，调整材质参数还原铸铝的亚光金属质感，表面添加细微的机加工纹理提升真实感，活塞环槽边缘做轻微倒角处理，还原实际零件的机加工工艺特征。设计过程中充分考虑活塞的工作工况，裙部型线采用中凸变椭圆设计思路，在三维建模中通过曲面放样命令实现裙部的渐变轮廓，保证活塞在气缸内运行时的导向性能与密封性能，活塞顶部的两个异形凹腔通过多截面曲面命令生成，精准匹配燃烧室的气流组织需求，整体模型所有结构特征均对应实际活塞的功能需求，无冗余设计结构，各部位的壁厚、圆角参数均符合内燃机活塞的设计规范，可用于教学演示、结构原理展示以及相关动力部件的设计参考。
