方孔驱动式铜质套接字三维结构设计

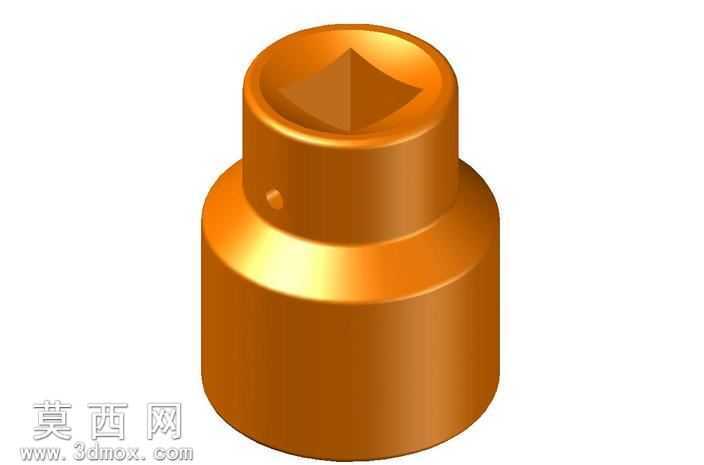

本作品为方孔驱动式铜质套接字的三维实体模型，建模阶段采用参数化特征构建逻辑，首先以回转体建模命令生成套接字的两级阶梯轴式主体轮廓，精准控制上下两段圆柱的直径差与轴向高度比例，保证整体结构符合手动紧固工具的握持与受力尺寸规范。针对顶部的方孔驱动结构，采用拉伸切除命令构建标准内四方凹腔，凹腔的棱边做微小圆角过渡处理，避免应力集中导致的驱动端崩损，同时在方孔下方的柱体侧面添加定位钢珠的半球形凹坑特征，还原真实套筒与驱动扳手连接时的锁止定位结构，保证模型结构与实物功能完全匹配。材质与渲染阶段，为模型赋予高抛光铜合金材质，调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原铜质构件表面温润的金属光泽与明暗过渡效果，在阶梯轴的轴肩位置做高光强化处理，突出两级柱体的层级轮廓，同时在柱体曲面添加细微的使用磨损质感，避免渲染效果过于塑料化，提升模型的真实感。结构设计层面，套接字采用上细下粗的阶梯式结构，上部细柱为驱动连接端，下部粗柱为工作端预留足够的结构强度，整体为实心回转体结构，保证扭矩传递过程中的结构刚性，侧面的定位凹坑深度控制在合理范围，既保证钢珠卡接的锁止力度，又不会过度削弱柱体的壁厚强度。建模过程中对所有回转面做同轴度约束，保证顶部方孔与主体圆柱的同轴度公差符合工具类零件的精度要求，所有棱边除功能需要的锐边外均做微小倒角处理，还原真实五金零件的加工工艺特征，模型整体为实体结构，无破面、无多余特征，可直接用于装配验证、工程图导出或3D打印原型制作。
