重型卡车驱动桥差速传动总成结构

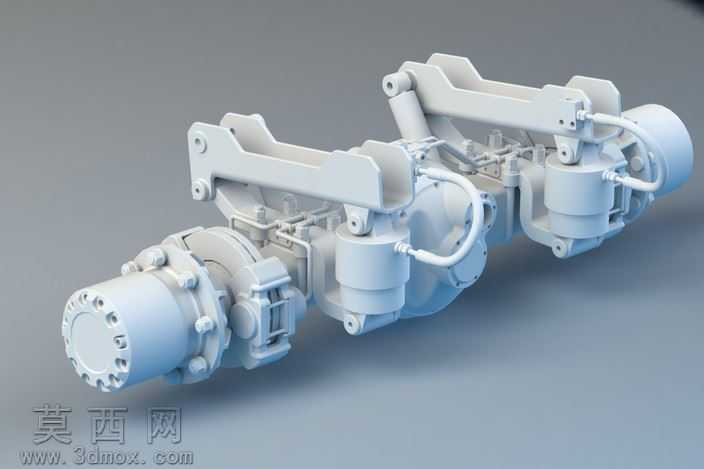

本作品为重型卡车驱动桥差速传动总成的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循重型商用车底盘传动部件的真实工程设计逻辑，完整还原了重载工况下车桥传动系统的核心结构。建模阶段采用自底向上的装配设计思路，首先对差速器壳体、半轴齿轮、行星齿轮、制动端法兰、桥壳主体、空气悬架连接支座、气路制动管路等单个零件进行参数化建模，严格按照重载车桥的工程尺寸比例设定各零件的配合公差，确保齿轮啮合间隙、轴承安装位、悬架连接孔位的尺寸精度符合实际装配要求，所有零件的倒角、圆角、安装孔、螺栓定位位等工艺细节均做了完整还原，未做过度简化处理。材质与渲染阶段，针对不同零件的实际材质属性做了区分设置：桥壳、差速器壳体、悬架支座等铸钢部件采用哑光铸铁材质，调整表面粗糙度参数还原铸钢件的哑光磨砂质感，表面添加轻微的铸造肌理细节提升真实感；齿轮啮合面、制动法兰端面等机加工面设置更高的反光度，还原精加工金属面的光泽；气路管路采用橡胶材质参数，还原软管的哑光柔性质感；连接螺栓等标准件采用镀锌钢材材质，呈现轻微的金属冷调光泽。渲染阶段采用工作室柔和布光，主光源从侧上方打亮总成主体，辅以补光消除结构死角的暗部阴影，添加柔和的环境反射效果，清晰呈现各部件的衔接关系与结构层次，同时避免过度反光掩盖结构细节。结构设计上，该总成集成了差速传动、轮端连接、悬架安装、制动气路衔接多重功能，两侧对称的悬架支座用于连接车辆空气悬架系统，承担车身载荷传递，中部差速器总成负责动力的分配与扭矩传递，两端轮端法兰用于连接轮毂与制动组件，外置的气路管路连通制动气室，整体结构紧凑，完全符合重型卡车驱动桥的布局逻辑，清晰展现了重载车辆底盘传动系统的机械结构美感与工程设计逻辑，可用于车桥结构教学、商用车底盘设计参考等场景。
