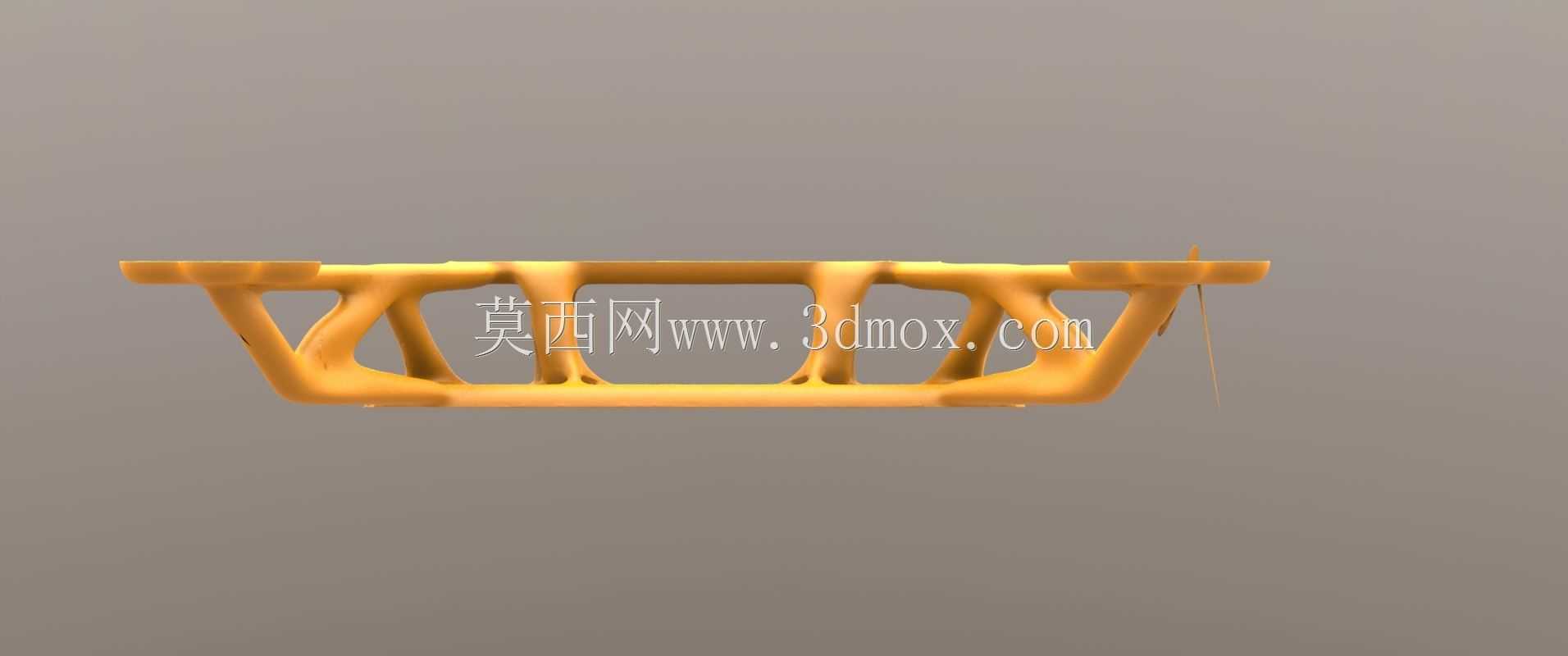

轻量化拓扑优化四旋翼无人机机架结构

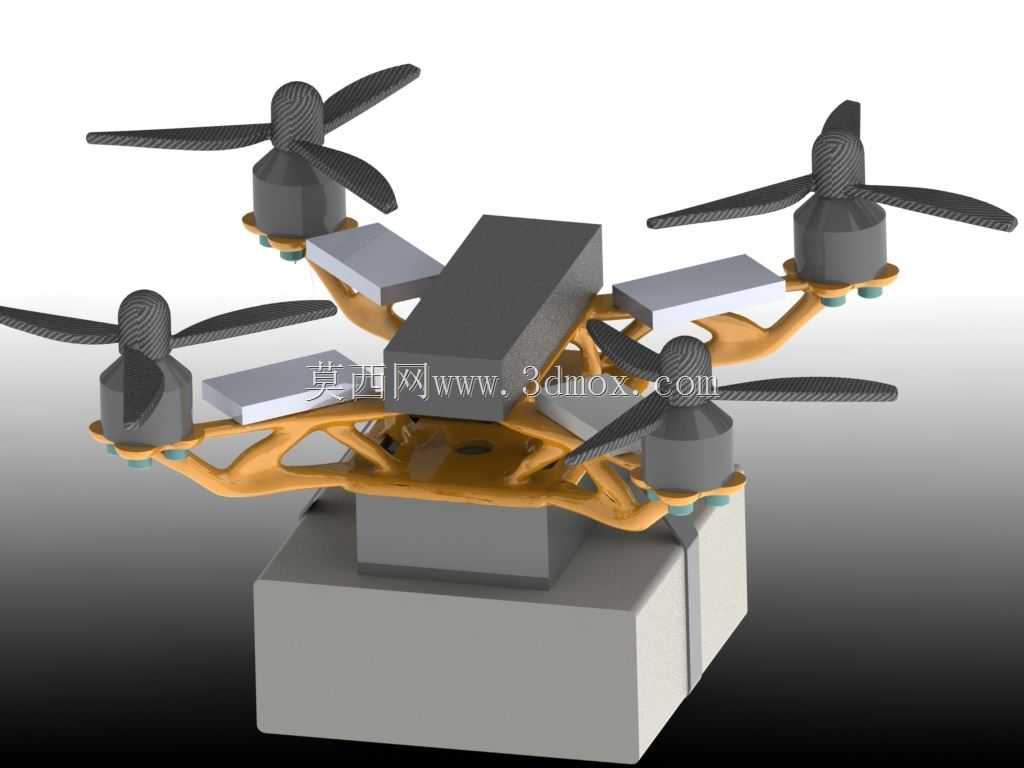

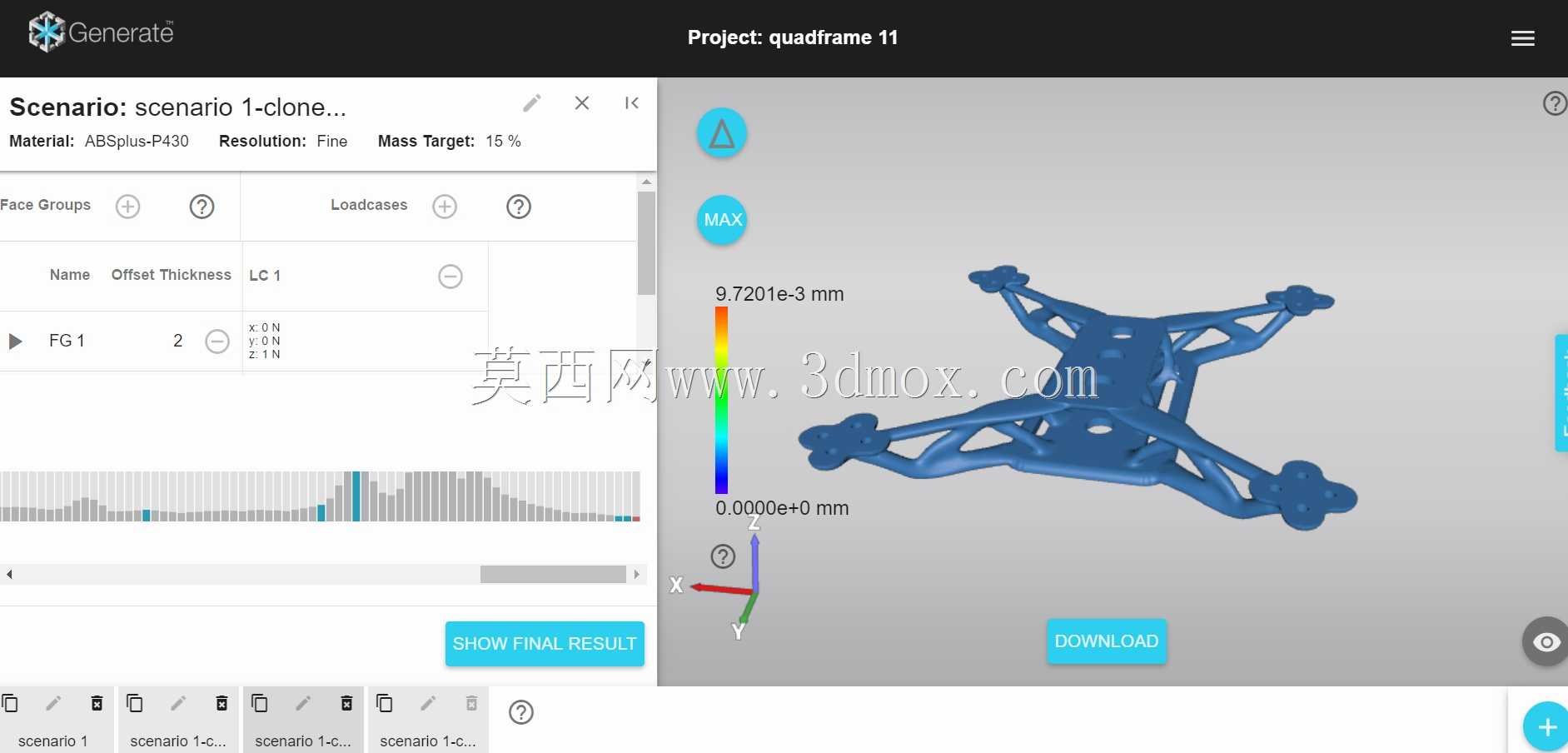

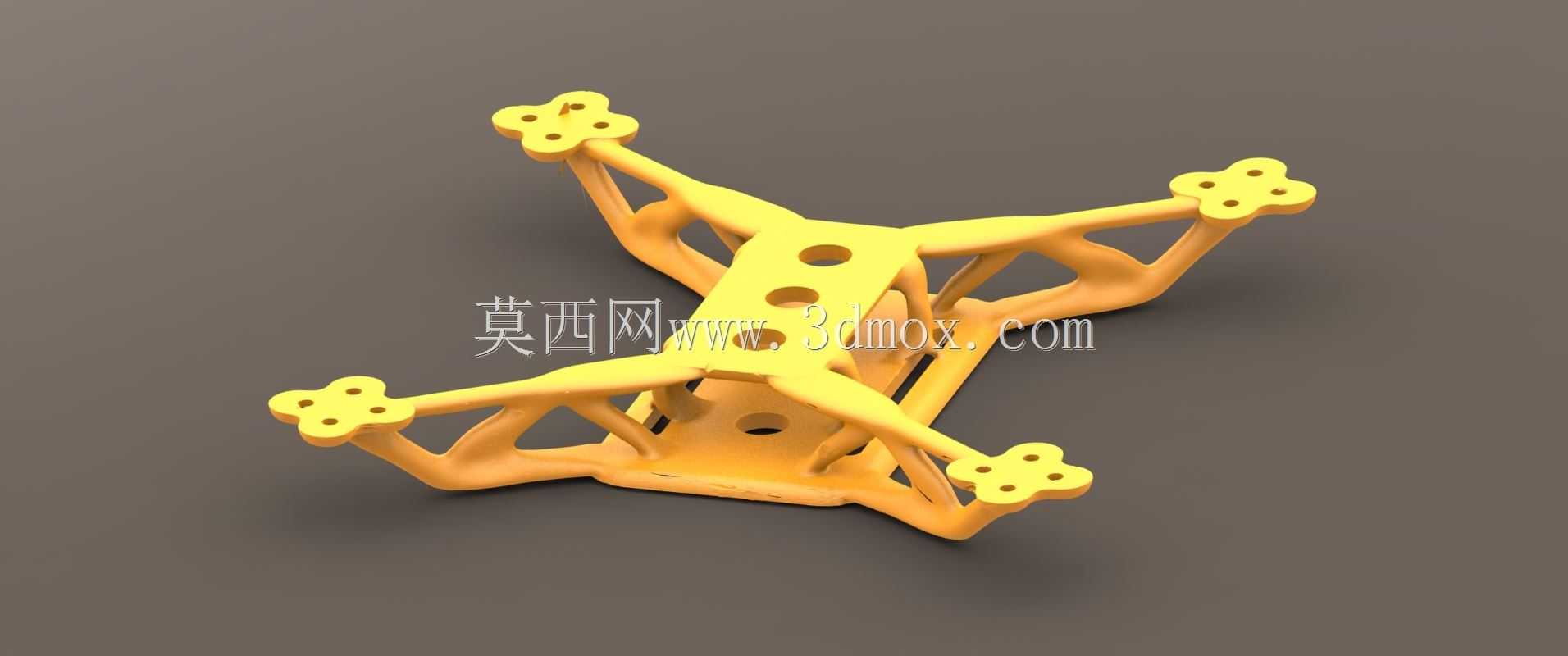

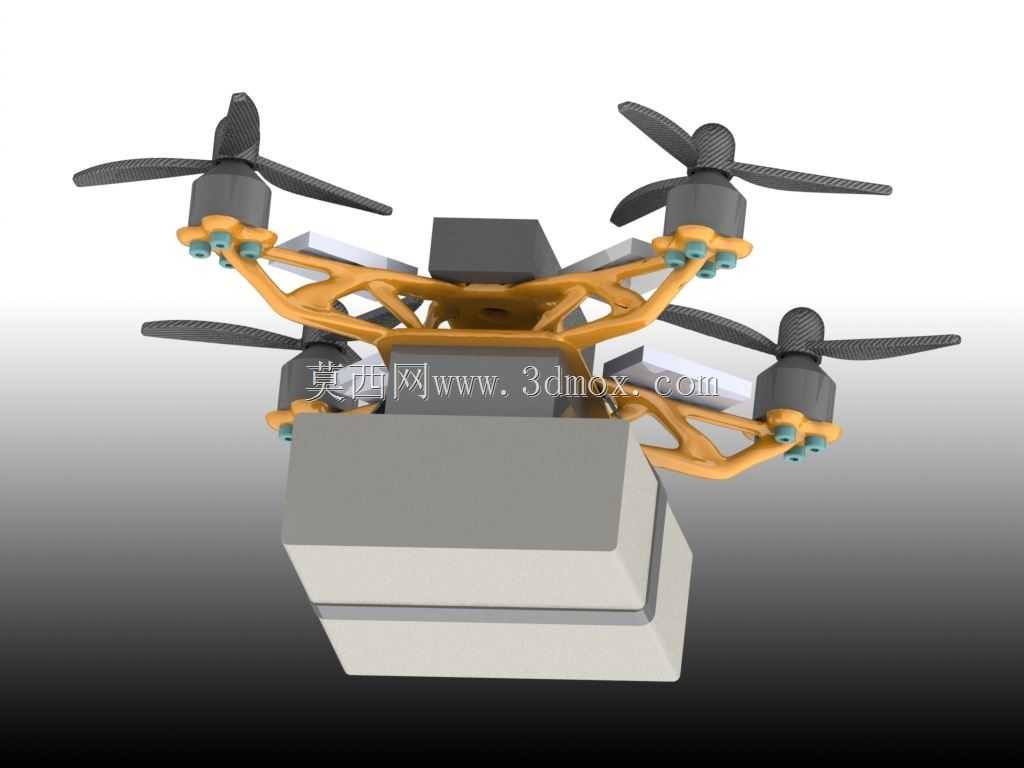

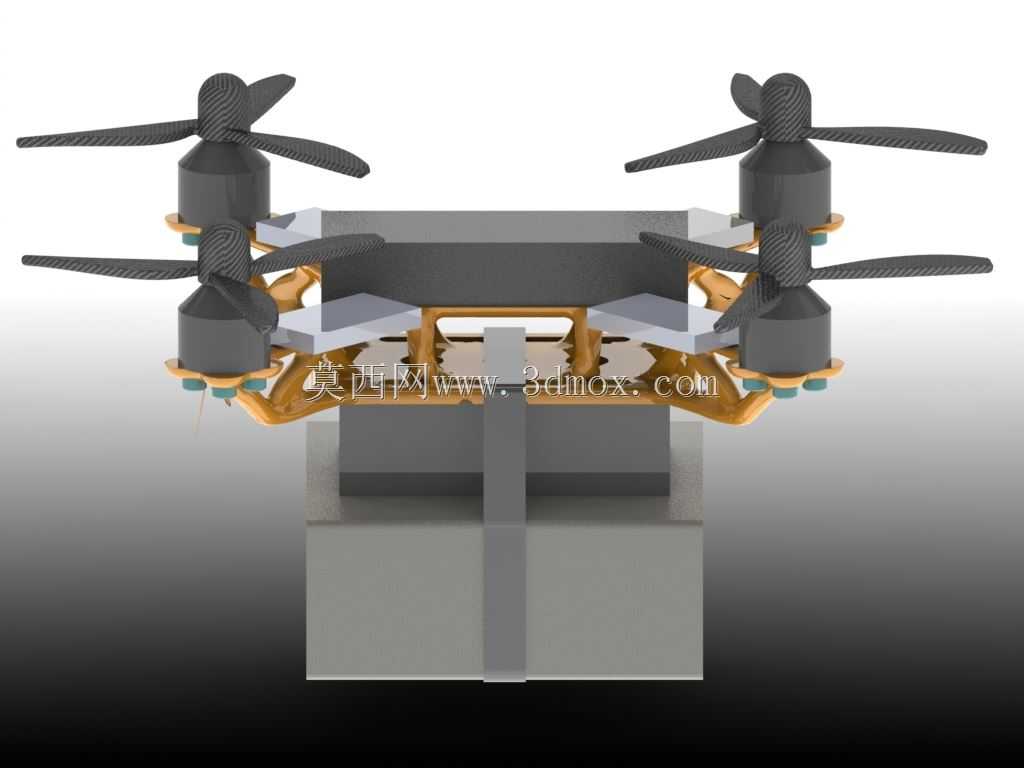

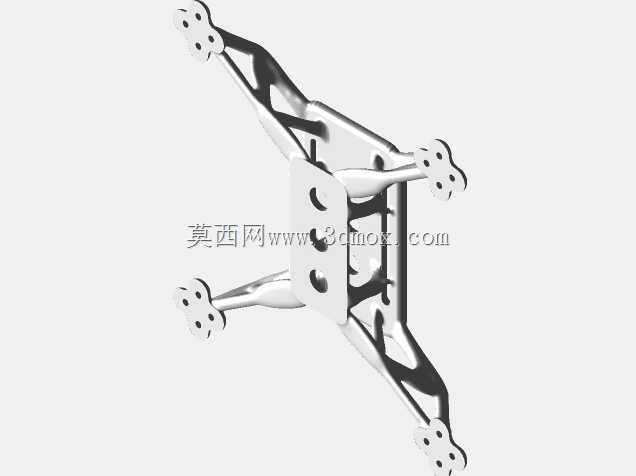

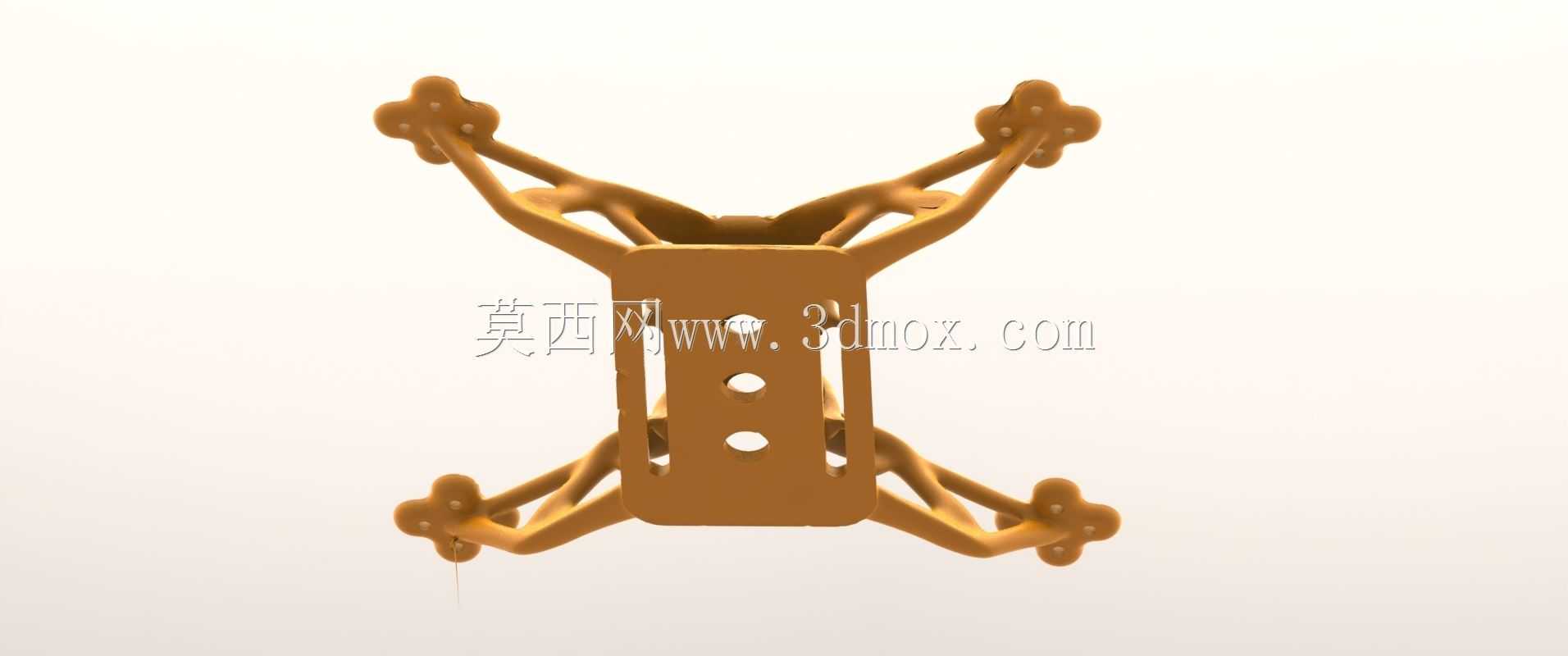

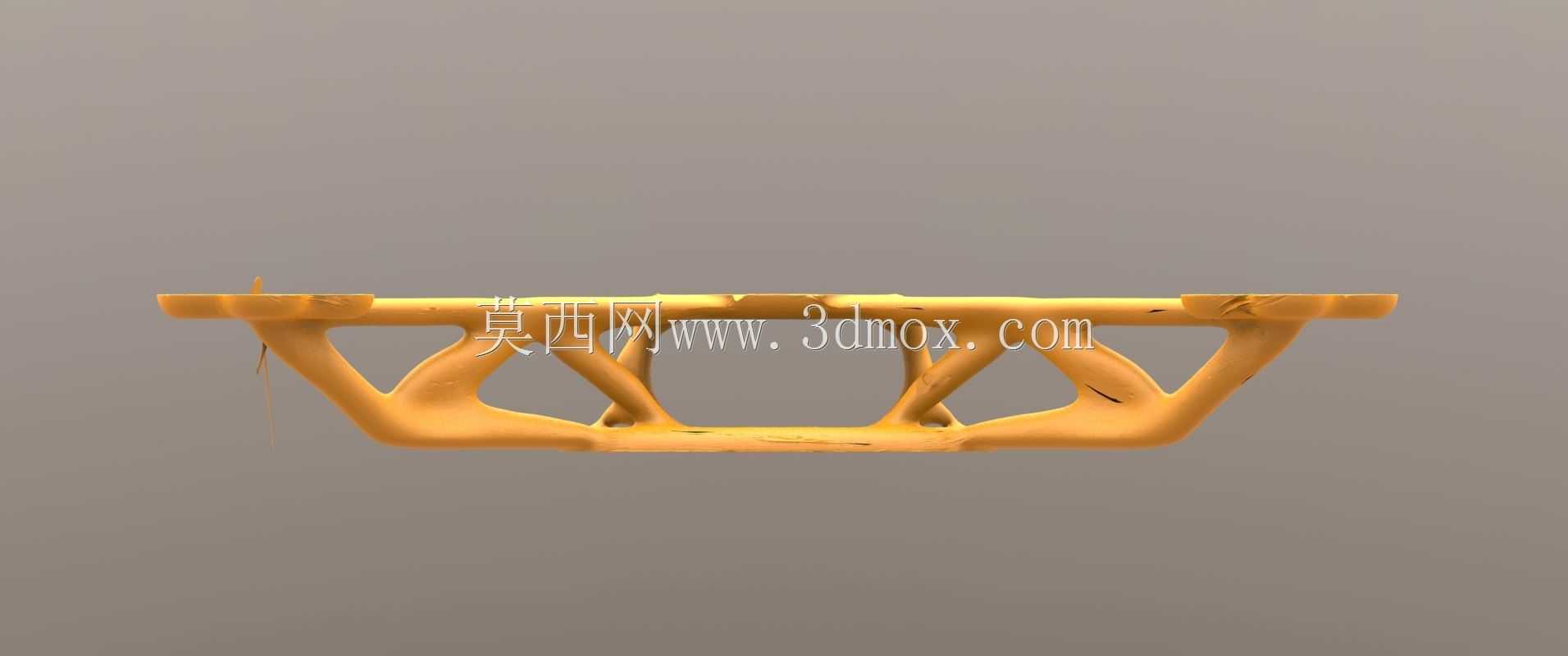

这款四旋翼机架是面向微型消费级航拍、室内教学实训、小型创客开发场景打造的核心承载结构件，作为四旋翼飞行器的安装基体，它承担着固定动力电机、飞控主板、电池模块、摄像模组的核心作用，所有机载部件的安装定位精度、飞行过程中的振动传导抑制、整机抗冲击性能都直接由机架的结构设计决定。在实际使用场景中，这类轻量化机架多用于室内穿越练习、青少年科创竞赛、小型环境探测作业，能够在低载重需求下兼顾飞行续航与结构可靠性，避免过重机架带来的动力损耗。从功能特性来看，这款机架采用了一体化生成式拓扑优化设计思路，在保证结构刚度的前提下最大化去除冗余材料，整体框架总质量控制在极低水平，能够有效降低电机的动力负载，延长单次充电的飞行时长。四个机臂末端预留了标准化的电机安装孔位，采用四孔对称布局，能够适配市面上主流的微型有刷、无刷电机安装尺寸，安装孔位的同轴度经过校准，能够保证电机输出轴与机架平面垂直，减少飞行过程中的姿态偏移问题。机架中心区域设置了多层安装位，上层可固定飞控控制板与GPS接收模块，中层可放置锂电池组，下层预留了摄像云台的安装接口，各个部件的安装边界经过合理规划，不会出现部件干涉、走线杂乱的问题，中心区域的镂空结构既能够减轻结构重量，也能够为飞控模块提供充足的散热空间，避免长时间飞行时电子元件积热影响运行稳定性。机臂与中心主体的连接位置采用了仿生桁架式结构，模拟生物骨骼的受力传导路径，将电机运转产生的振动、降落时的冲击载荷均匀分散到整个框架上，避免应力集中导致的机臂断裂问题，即使发生轻微的碰撞坠落，桁架结构也能够通过微小的形变吸收冲击能量，保护核心机载部件不受损坏。机架整体的外形尺寸适配微型四旋翼的飞行需求，机臂长度经过精准测算，既能够保证相邻螺旋桨之间有足够的安全间隙，避免桨叶打桨的风险，又不会因为机臂过长导致整机转动惯量过大，影响飞行姿态的响应速度。安装边界上，所有孔位都采用了通用化的尺寸设计，用户不需要额外进行打孔、切割等二次加工，就可以直接完成全套飞行动力部件的组装，机架的底部预留了起落架的安装卡槽，能够搭配轻量化的起落架使用，在降落时为底部的摄像模组提供足够的离地间隙，避免镜头剐蹭地面。整个机架的结构没有多余的装饰性设计，所有的结构形态都服务于受力传导与减重需求，在实现10g级超轻重量的同时，能够满足日常飞行、轻度碰撞的使用强度要求，非常适合创客群体进行二次开发、改装，也可以作为小型无人机设计教学的参考结构案例，帮助学习者理解拓扑优化在航空类结构件设计中的实际应用逻辑，掌握轻量化结构设计中刚度、重量、安装兼容性三者的平衡方法。
