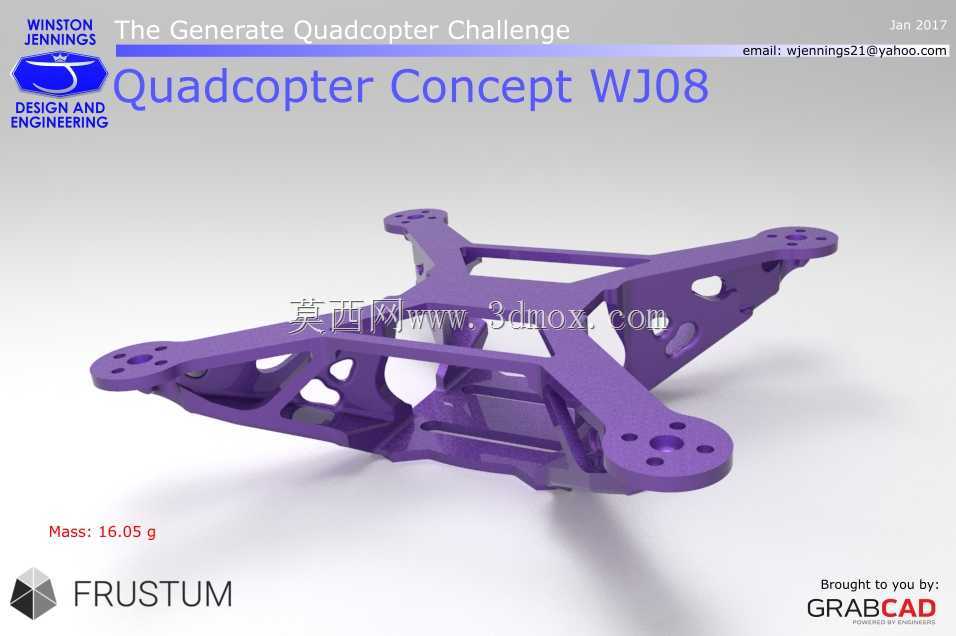

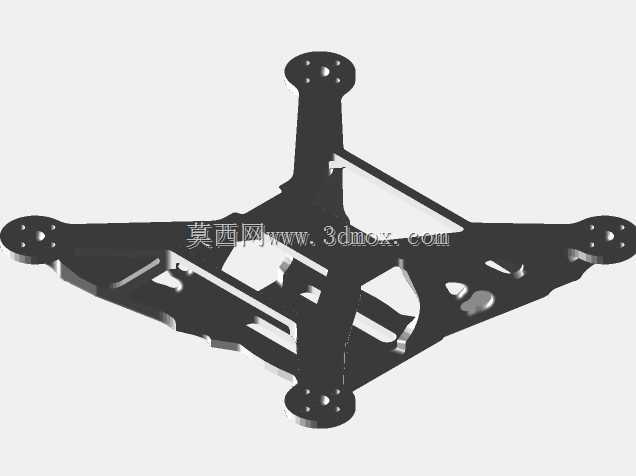

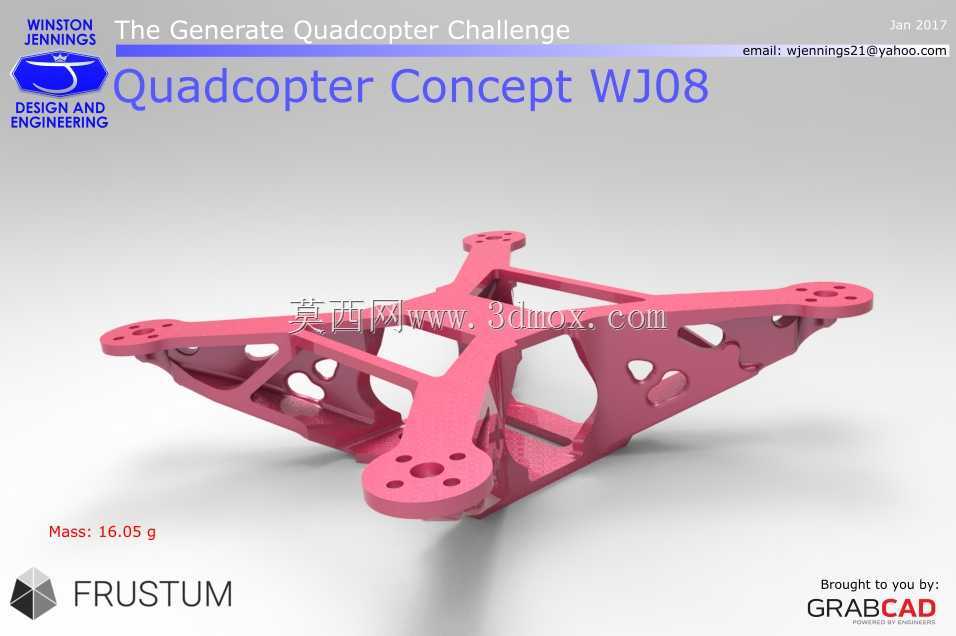

轻量化四轴无人机机架结构设计

这款四轴飞行载体机架，主要面向微型消费级航拍、室内竞速练习以及小型科研实验场景使用，作为四轴无人机的核心承载结构，它承担着固定飞控主板、动力电池、电调模块、动力电机以及摄像模组的核心作用，是整台无人机稳定飞行的结构基础。在实际应用场景中，这类轻量化机架能够适配小尺寸无刷动力套装，既可以满足航模爱好者日常室内飞行练习的防撞、耐摔需求，也能搭载微型摄像头完成短距离的低空画面拍摄任务，同时因为自重极低，还能适配高校小型无人机飞行算法验证的实验需求，降低实验平台的自重负载，提升飞行续航表现。

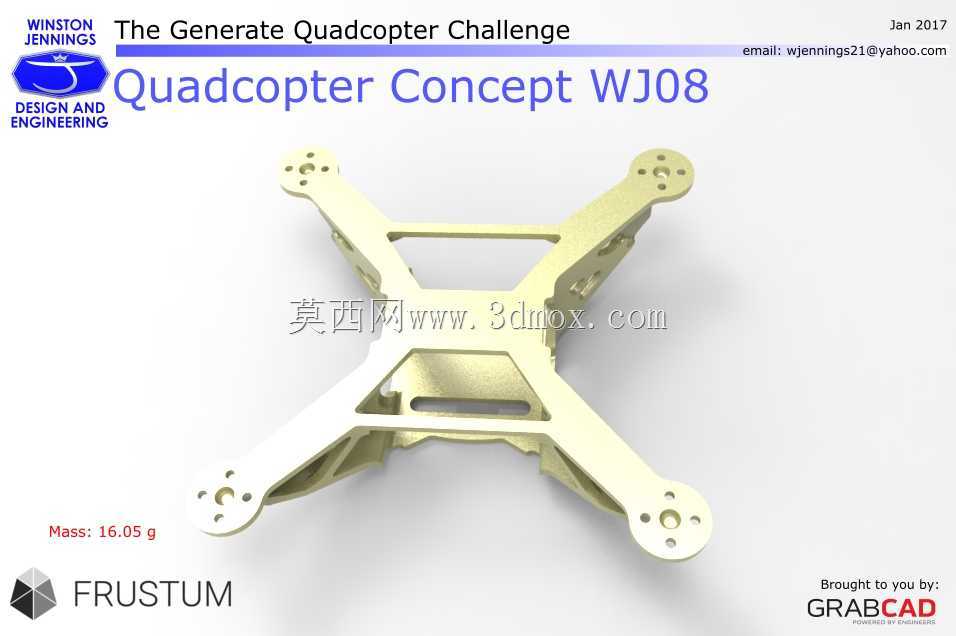

在功能特性上，这款机架采用了对称式X型布局设计，四个机臂末端预留了统一规格的电机安装孔位，能够适配主流1103、1104系列微型无刷电机的安装尺寸，安装孔位的同轴度经过结构优化，能够保证四个电机的动力输出轴线与机架平面保持垂直，减少飞行过程中的动力偏移问题。机架中心区域预留了规整的设备安装空间，能够容纳20*20mm安装孔距的通用飞控与电调集成板，同时预留了电池绑带的穿线槽位，能够快速固定2S-3S规格的微型锂电池，中心区域的镂空结构既能够减轻整体自重，也能为飞控、电调模块提供充足的散热空间，避免长时间飞行时电子设备积热引发的工作异常。

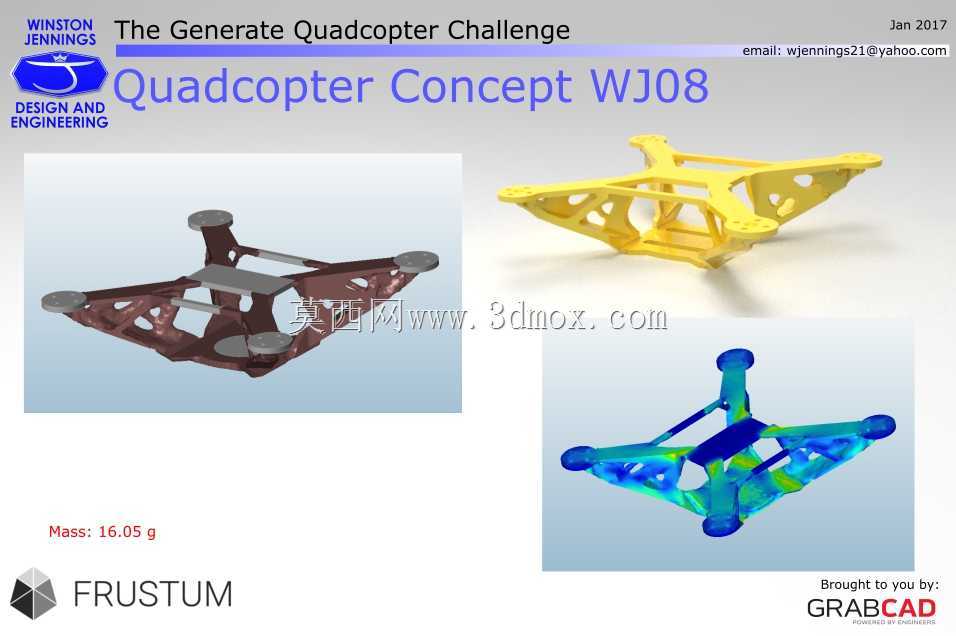

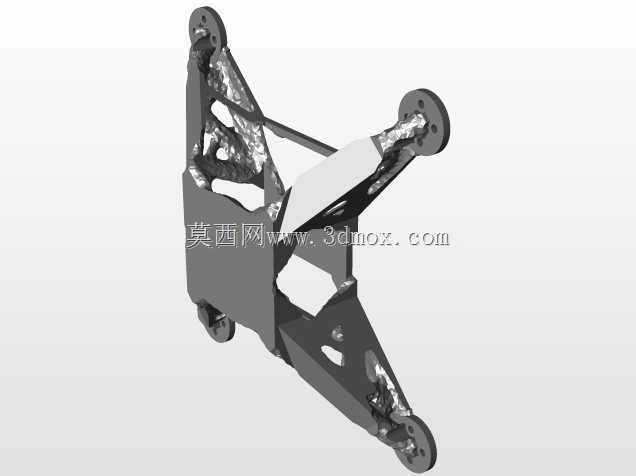

在设计思路上，这款机架全程围绕极致轻量化的核心目标展开，整体采用拓扑优化的结构逻辑，在非主要受力区域做了大面积的镂空挖槽处理，在保证机臂抗扭强度、中心板抗弯强度的前提下，尽可能去除多余的结构材料，最终将整体自重控制在极低的水平，有效提升了整机的推重比，让飞行操控更加灵活跟手。机臂与中心板采用一体化的结构设计，减少了分体装配带来的连接间隙与结构松动风险，同时机臂的受力路径经过专门优化，飞行过程中电机产生的振动能够顺着机臂的加强筋结构快速传导分散，减少振动向中心飞控区域的传递，提升飞行过程中传感器的采样精度，让飞行姿态更加稳定。

在安装边界与外形尺寸上，这款机架属于微型四轴机架范畴，对角电机安装孔距适配130mm以内的桨叶安装需求，能够搭配3寸以内的微型螺旋桨使用，不会出现桨叶打板的问题。机架整体的安装高度预留了15mm以上的设备堆叠空间，能够满足飞控、接收机、摄像头的分层安装需求，底部预留了可选的摄像头安装座固定位，能够适配微型FPV摄像头的安装角度调节需求，满足第一视角飞行的使用需要。机架的所有安装孔位都做了沉边处理，安装螺丝后不会突出结构表面，既能够减少飞行过程中的风阻，也能避免突出的螺丝刮碰到其他物件，提升日常使用的安全性。
