170毫米轴距红外夜视FPV穿越竞速机

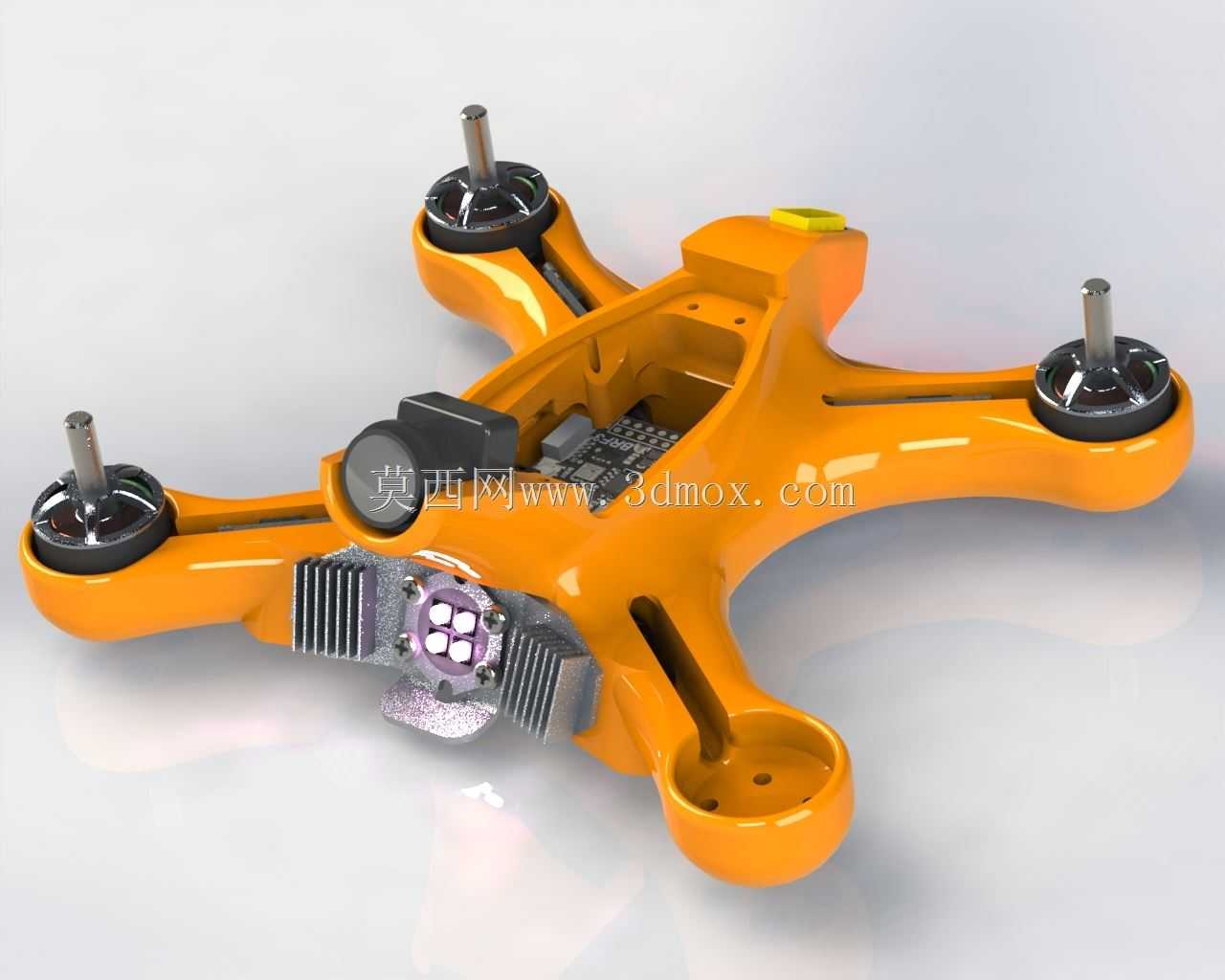

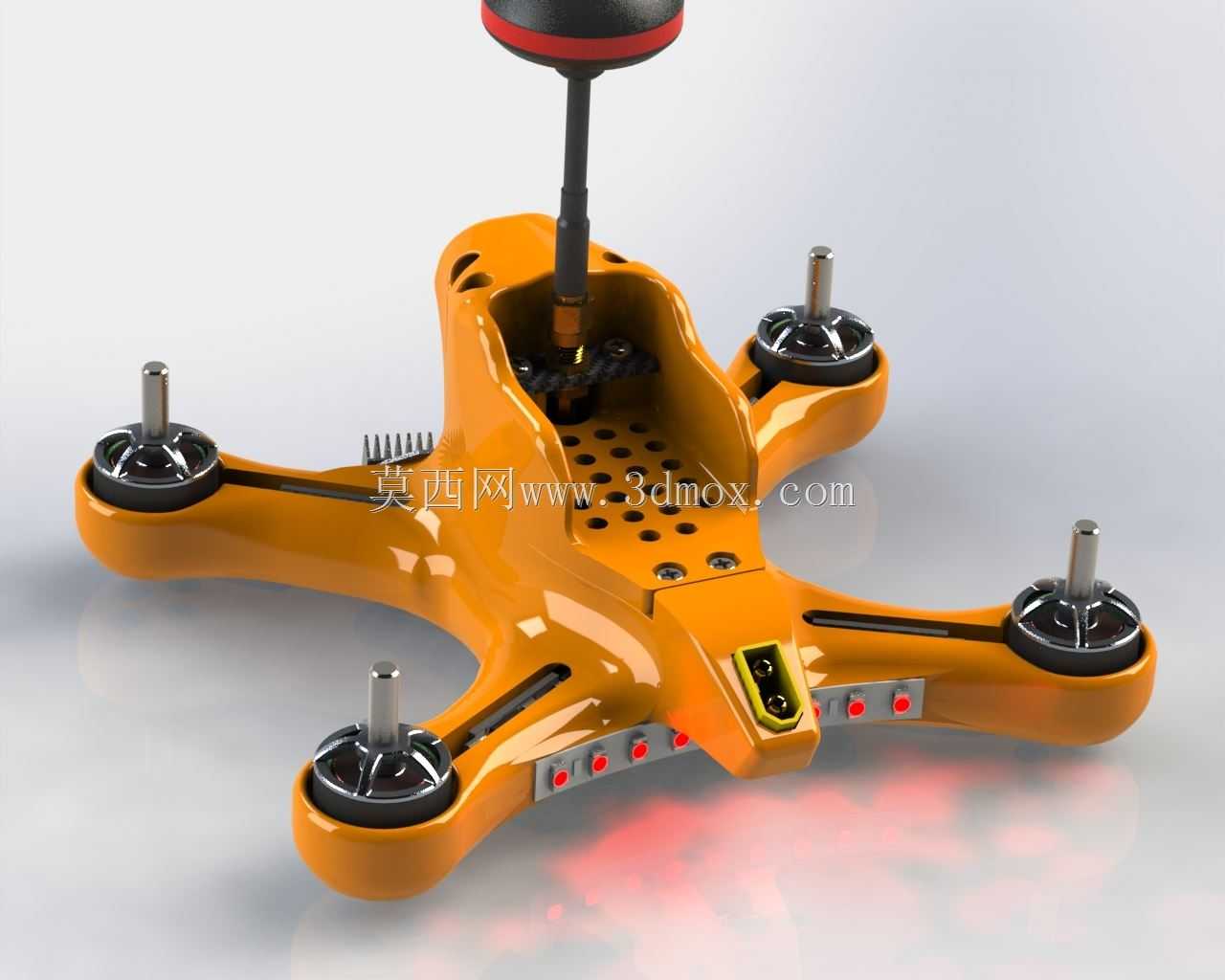

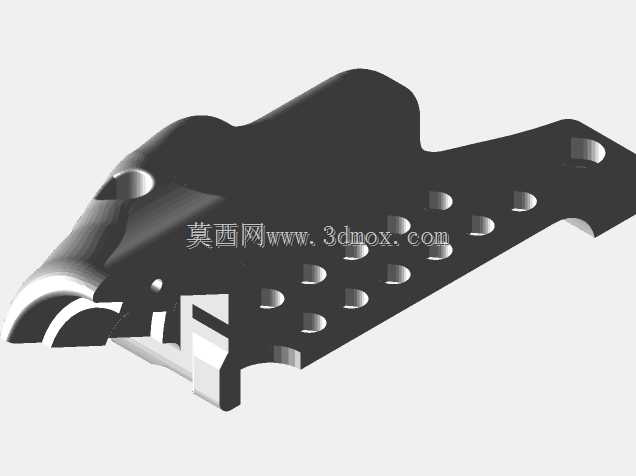

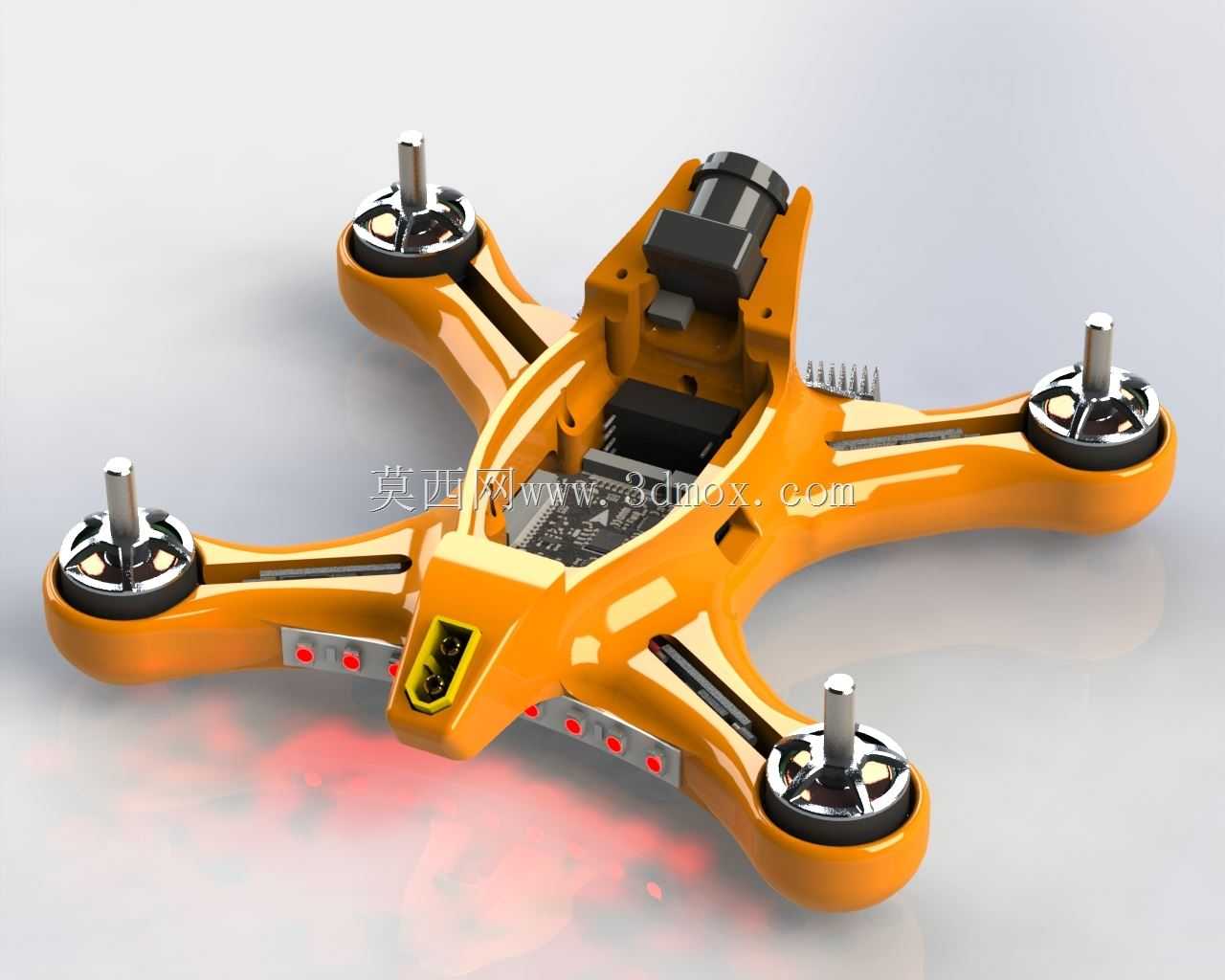

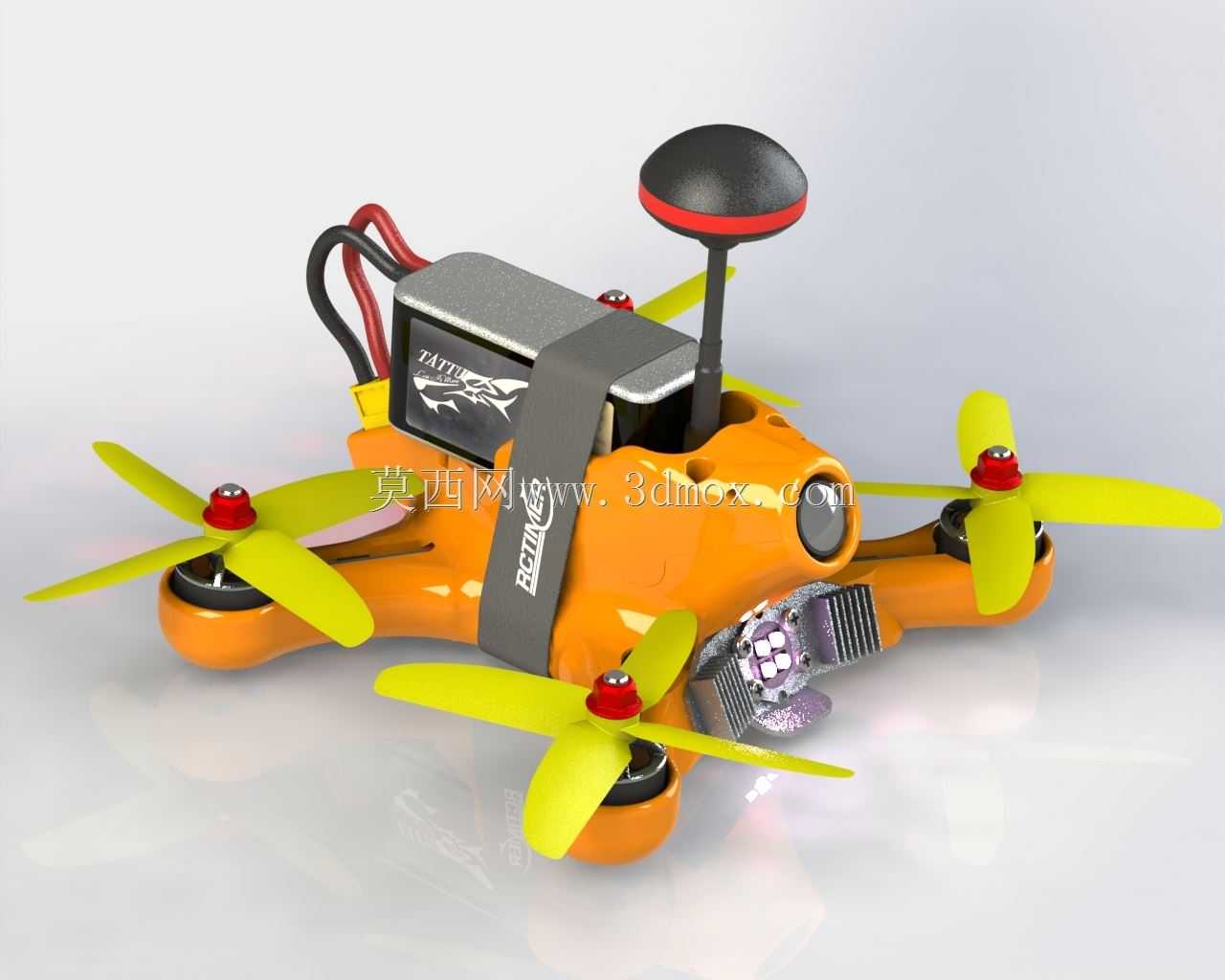

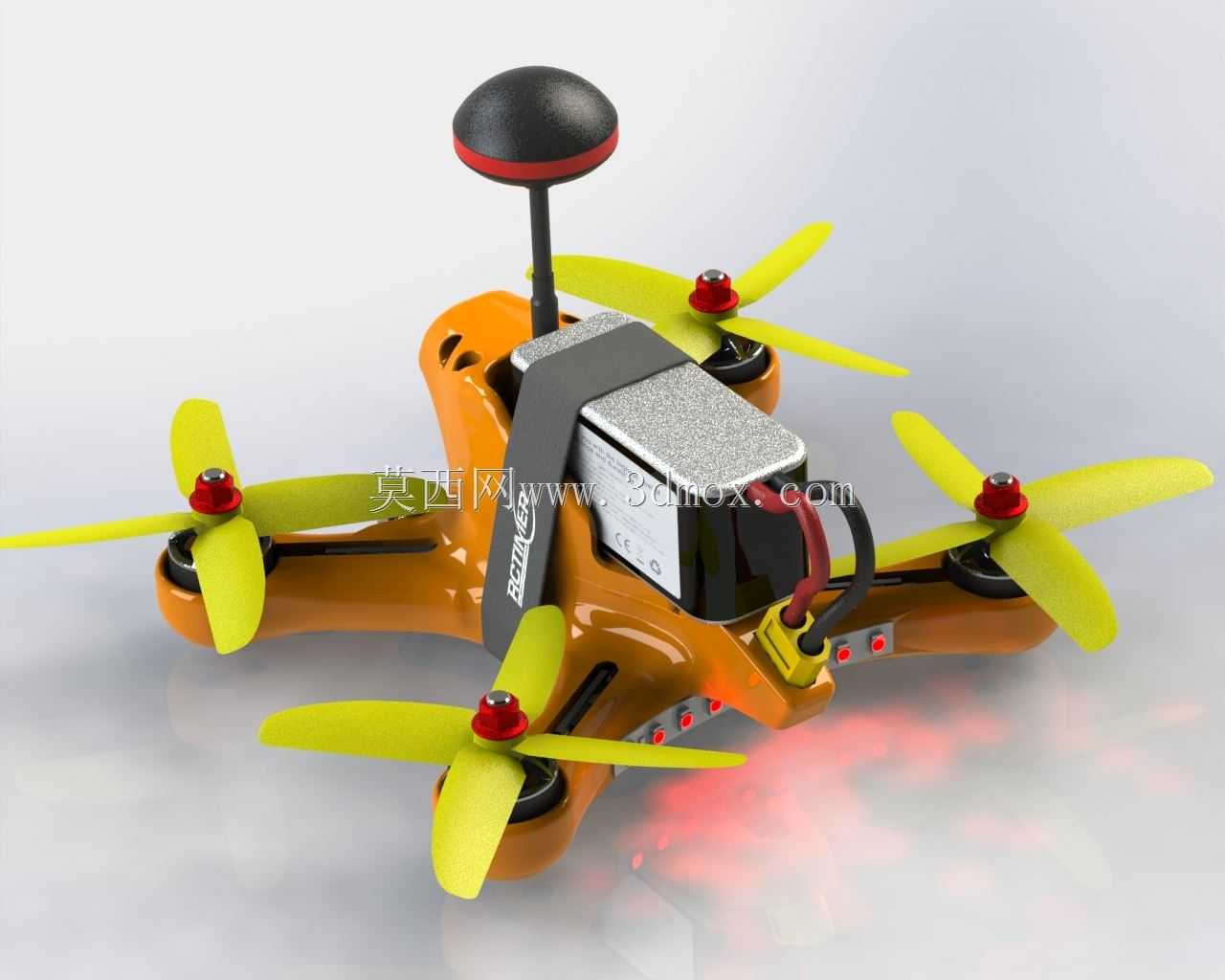

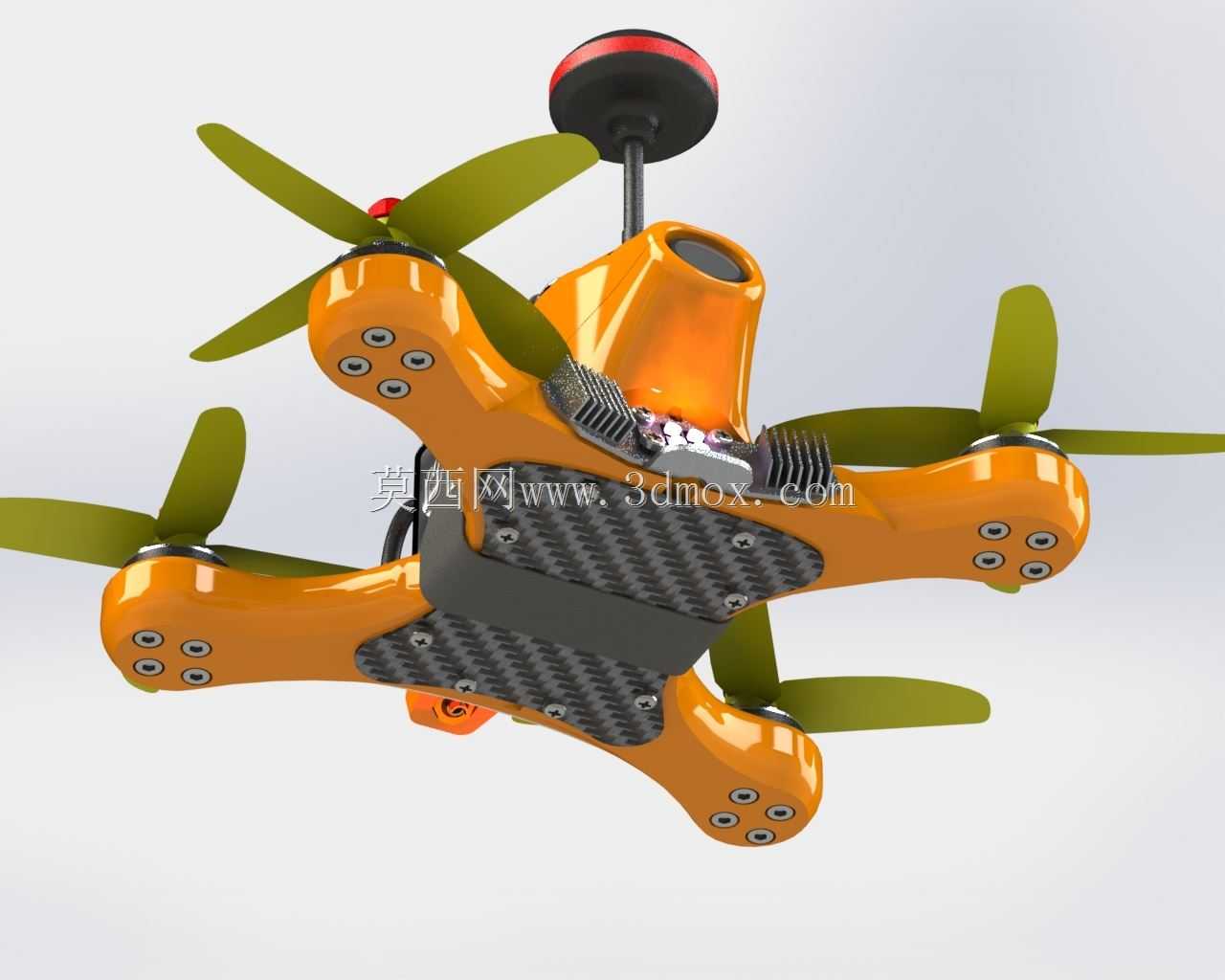

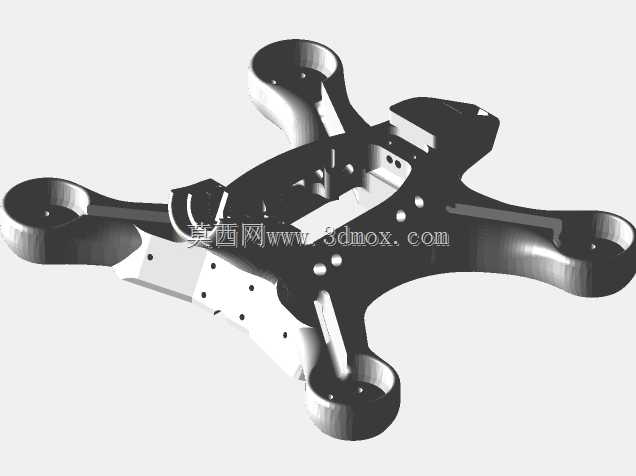

这款四轴飞行器专为低光、夜间FPV竞速与穿越场景打造，核心解决常规穿越机在无环境光照条件下无法清晰获取飞行画面、难以完成夜间飞行动作的痛点，可应用于夜间竞速赛事、暗光环境侦查练习、夜间户外穿越飞行等场景，为飞手提供全时段的飞行体验。整机采用170mm电机轴距设计，机架主体为一体化打印成型结构，分为顶盖与底座两部分，通过卡扣与螺丝完成组合装配，整体机架重量控制在130g左右，兼顾结构强度与轻量化需求，能够承受竞速飞行中的常规碰撞与冲击。设计过程中充分考虑各部件的安装边界与走线空间：电机安装位预留适配12mm与16mm两种安装孔距，可兼容主流1806规格2900KV无刷电机；飞控安装区域预留30.5x30.5mm标准孔距，可适配F3、F4等主流飞控模块，同时在结构设计时特意避让USB调试端口，避免装机后无法连接调参的问题；电调安装位可容纳20A规格分体电调或同规格四合一电调，供电走线槽沿机架臂内侧布置，避免飞行中螺旋桨剐蹭线材。为实现夜间飞行功能，机头位置预留摄像头安装位，默认设置30度向上的拍摄倾角，可适配Runcam OWL等低照度摄像头，同时在机头下方预留红外补光模块安装位，可搭载四颗红外LED补光灯珠，配合专用LED驱动模块实现夜间无可见光补光的画面采集，避免补光光线干扰飞手视线；机架顶部预留GPS与图传天线安装座，蘑菇头天线可垂直安装保证信号收发稳定，电池绑带位设置在机架重心位置，可适配2-4S规格锂电池，通过调整绑带位置可灵活调整整机重心适配不同飞行习惯。螺旋桨采用三叶结构，配合高KV电机可提供充沛的动力响应，满足竞速飞行中的急加速、急转向动作需求，机架臂末端设计有轻微的上翘角度，既可以提升飞行中的气动效率，也能在碰撞时起到缓冲作用，减少机臂断裂的风险。整机所有电子部件的安装位都做了限位设计，装机时无需额外打磨修改即可完成组装，打印结构的壁厚设置为四层，关键受力位置做了局部加厚处理，兼顾打印成本与结构耐用性。
