可调孔径机械光圈式虹膜调节机构

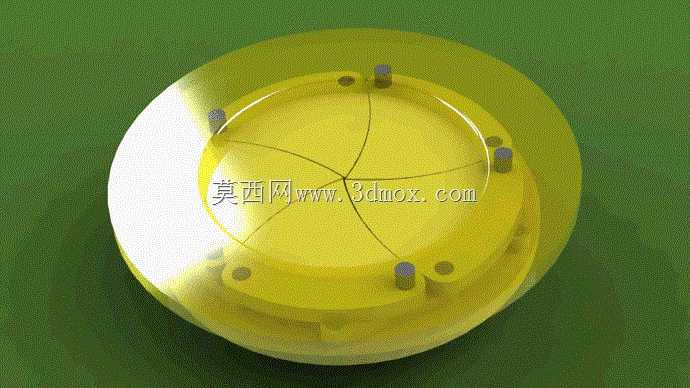

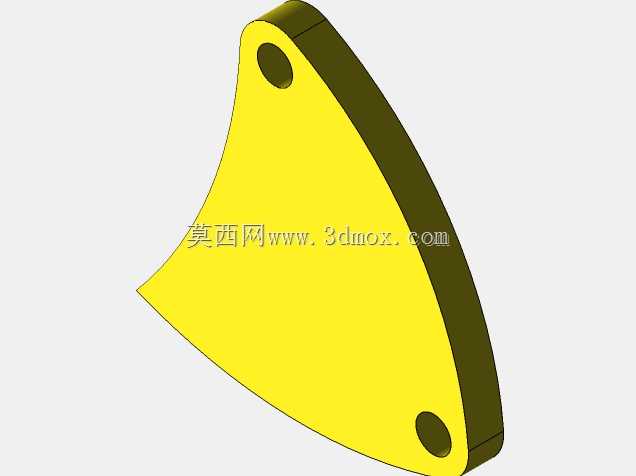

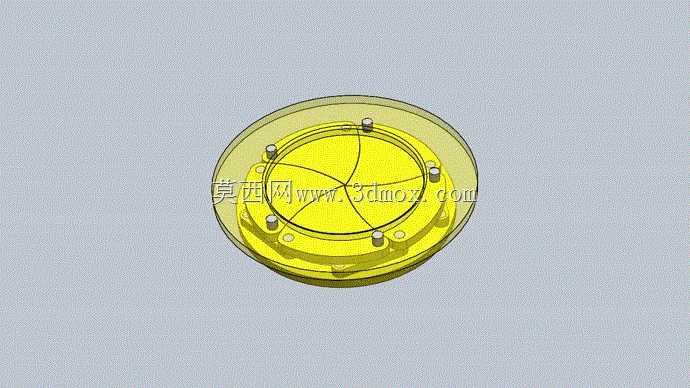

该虹膜调节机构是一类借鉴光学光圈工作原理设计的纯机械孔径调节装置，核心应用场景覆盖光学实验光路调节、摄影器材光圈组件、工业流体管路通径控制、自动化设备工件夹持定位、特种工装夹具的定心锁紧等多个领域，可在不改变安装基准位置的前提下，实现中心通孔直径的连续无级调节，适配不同直径的杆件、光束、流体介质的通断与通量控制需求。整套机构采用同轴叠层布局设计，整体为圆盘式扁平结构，外层设置环形固定基座作为安装承载主体，基座上预留多组均匀分布的安装孔位，可通过标准紧固件直接固定在配套设备的安装面板上，安装边界为规则圆形，无需额外设计异形适配结构，可直接嵌入对应尺寸的圆形安装槽内，降低配套设备的结构设计难度。机构内部沿圆周均匀排布多组弧形调节叶片，每片叶片通过底部的定位销轴与下层的旋转驱动盘连接，上层设置限位盖板约束叶片的运动轨迹，当驱动盘沿圆周方向转动时，会带动所有叶片同步沿预设的弧形轨迹滑动，多片叶片的内边缘共同围合出中心的通光/通孔区域，随着驱动盘转动角度的变化，围合出的中心孔径可从完全闭合状态连续调整至最大通径，调节过程中所有叶片运动同步性一致，中心孔始终保持正圆形，不会出现偏斜、卡滞的问题，调节全程无空程间隙，孔径控制精度高。设计过程中充分考虑了运动部件的摩擦损耗问题，叶片与上下盖板、驱动盘的接触位置均做了低摩擦处理，转动驱动部件时阻力均匀顺滑，无需过大的操作力即可完成全行程调节，同时各部件的配合间隙经过精准校核，既不会因间隙过大出现叶片晃动、孔径偏移的问题，也不会因间隙过小导致运动卡涩、温度变化时胀死的故障。整套机构没有复杂的异形零件，所有结构件均可通过常规的机加工工艺完成生产，装配流程简单，后期维护时仅需拆开外层盖板即可更换磨损的叶片，无需整体报废替换，可有效降低使用与维护成本。在光学设备场景中，该机构可作为可变光阑安装在光路中，通过调节孔径大小控制通光量，提升光学系统的成像质量；在工业夹持场景中，可通过中心孔的收缩抱紧不同直径的圆柱形工件，实现工件的快速定心与夹紧，适配多规格工件的快速换产需求；在流体控制场景中，可作为管路中的可调限流装置，连续调节管路内的流体流量，相比传统的闸阀、球阀结构，该机构的调节线性度更好，流量控制精度更高。
