龙门式等离子切割加工设备结构设计

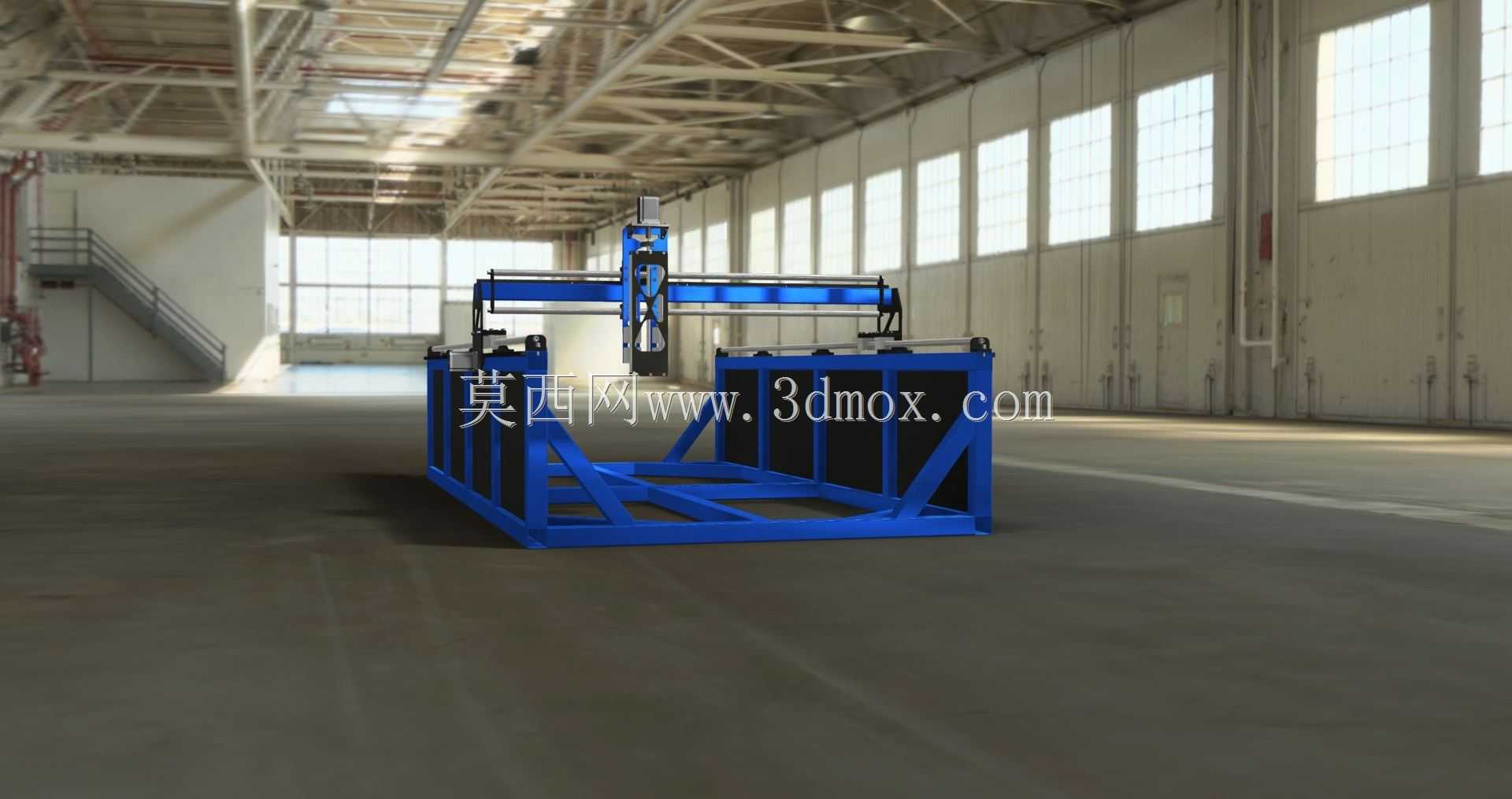

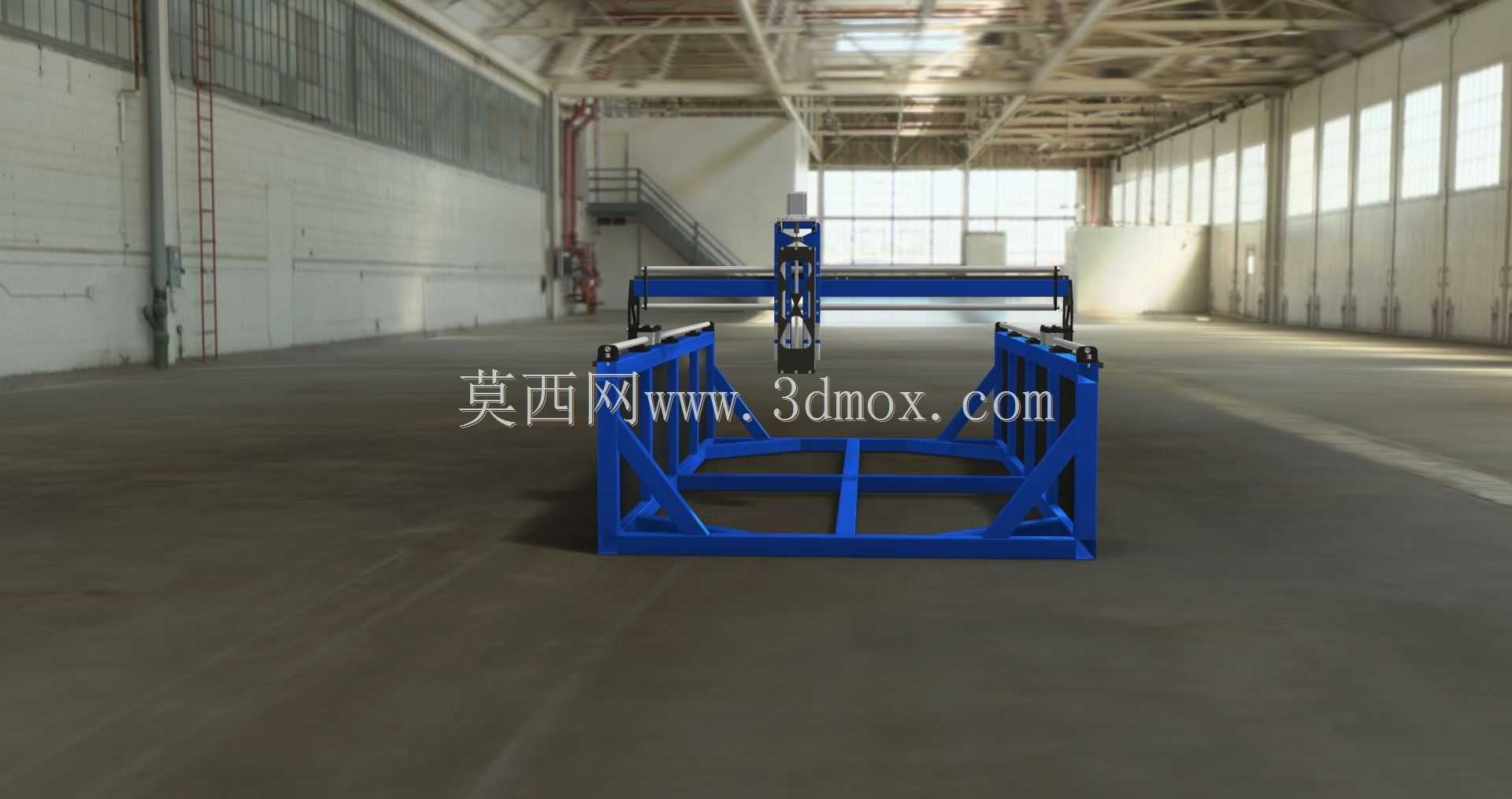

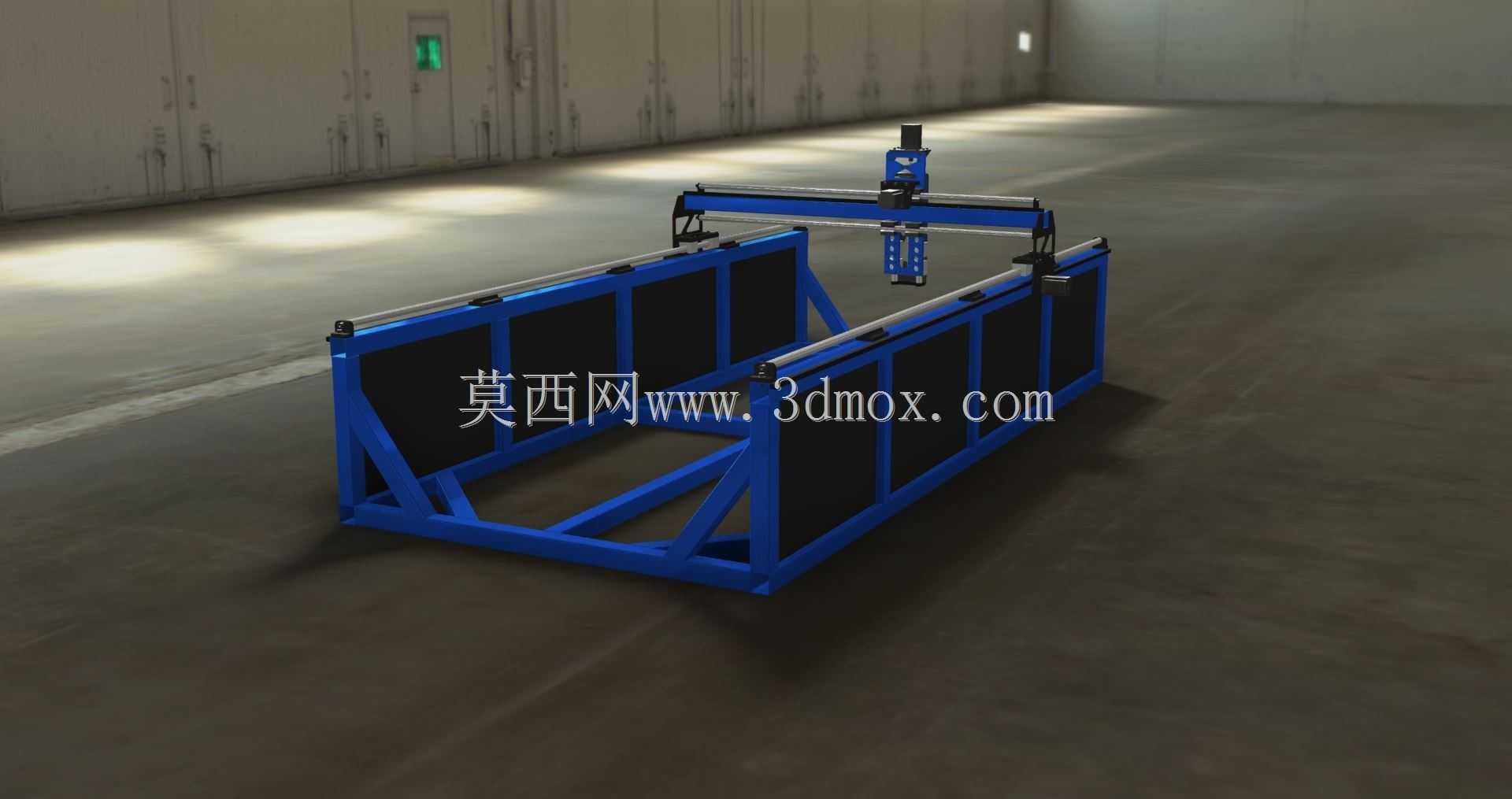

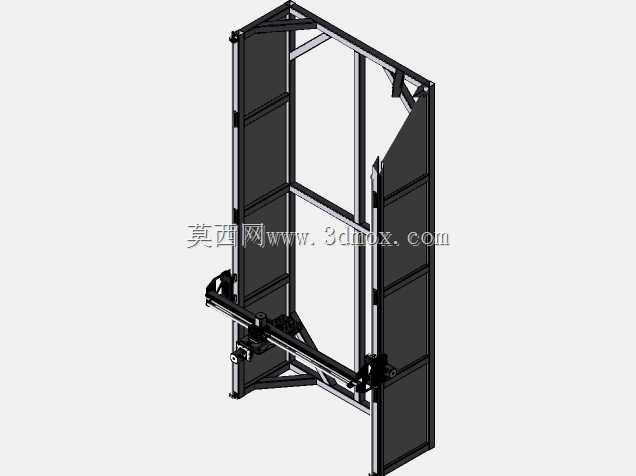

这款龙门式等离子加工设备主要面向金属板材加工场景，适配中小型钣金加工厂、金属构件生产车间的日常下料作业需求，可完成碳钢、不锈钢、铝合金等多种导电金属板材的异形轮廓切割、开孔、裁边工序，相比传统火焰切割具备热变形量小、切割速度快、切口光洁度高的优势，能够适配厚度从0.5mm到20mm不等的金属板材加工，覆盖常规五金构件、广告金属字、通风管道配件、小型机械结构件的下料加工需求。设备整体采用双边驱动龙门式结构设计，长条形焊接机架作为设备的承载基础，机架主体采用矩形钢管拼焊成型，内部设置多道斜向加强筋结构，有效抵消长跨距结构带来的形变问题，保证横梁在长行程移动过程中的平面度稳定性，机架两侧铺设高精度直线导轨作为横梁的移动导向，配合齿轮齿条传动结构，可实现横梁沿机架长度方向的平稳往复移动，传动间隙小，动态响应速度快，能够满足高速切割过程中的位置精度要求。横跨在机架上方的移动横梁同样采用轻量化焊接结构设计，在保证结构刚性的前提下尽可能降低移动部件的整体重量，减少传动负载，横梁上搭载垂直布置的等离子割炬安装滑座，滑座可沿横梁横向移动，同时割炬本体可沿垂直方向做升降调整，适配不同厚度板材的切割高度需求，割炬安装座预留了防撞调节结构，当切割过程中割炬碰到翘起的板材或加工废料时可自动触发停机保护，避免割炬碰撞损坏。设备的安装边界需要预留足够的操作维护空间，沿机架长度方向两端需预留至少1米的检修空间，宽度方向两侧需预留0.8米以上的上下料操作空间，设备整体放置时需要保证基础地面的平面度误差不超过2mm/m，避免机架放置后产生扭曲变形影响运行精度。设计过程中充分考虑了现场作业的实用性，机架两侧设置了可拆装的防护挡板，能够阻挡切割过程中产生的弧光、金属飞溅向外扩散，改善车间作业环境，横梁两端的移动拖链内置了气管、电缆走线，所有线路均做防烫防护处理，避免切割飞溅烫损线路，整体结构没有冗余设计，所有受力部件均经过载荷校核，既保证了设备运行的刚性与稳定性，也控制了整体制造成本，适合中小加工企业自行组装调试使用。
