铝型材框架H型龙门双轴激光切割设备

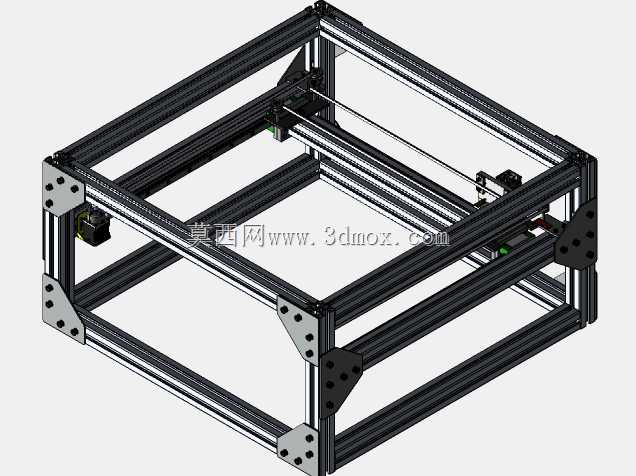

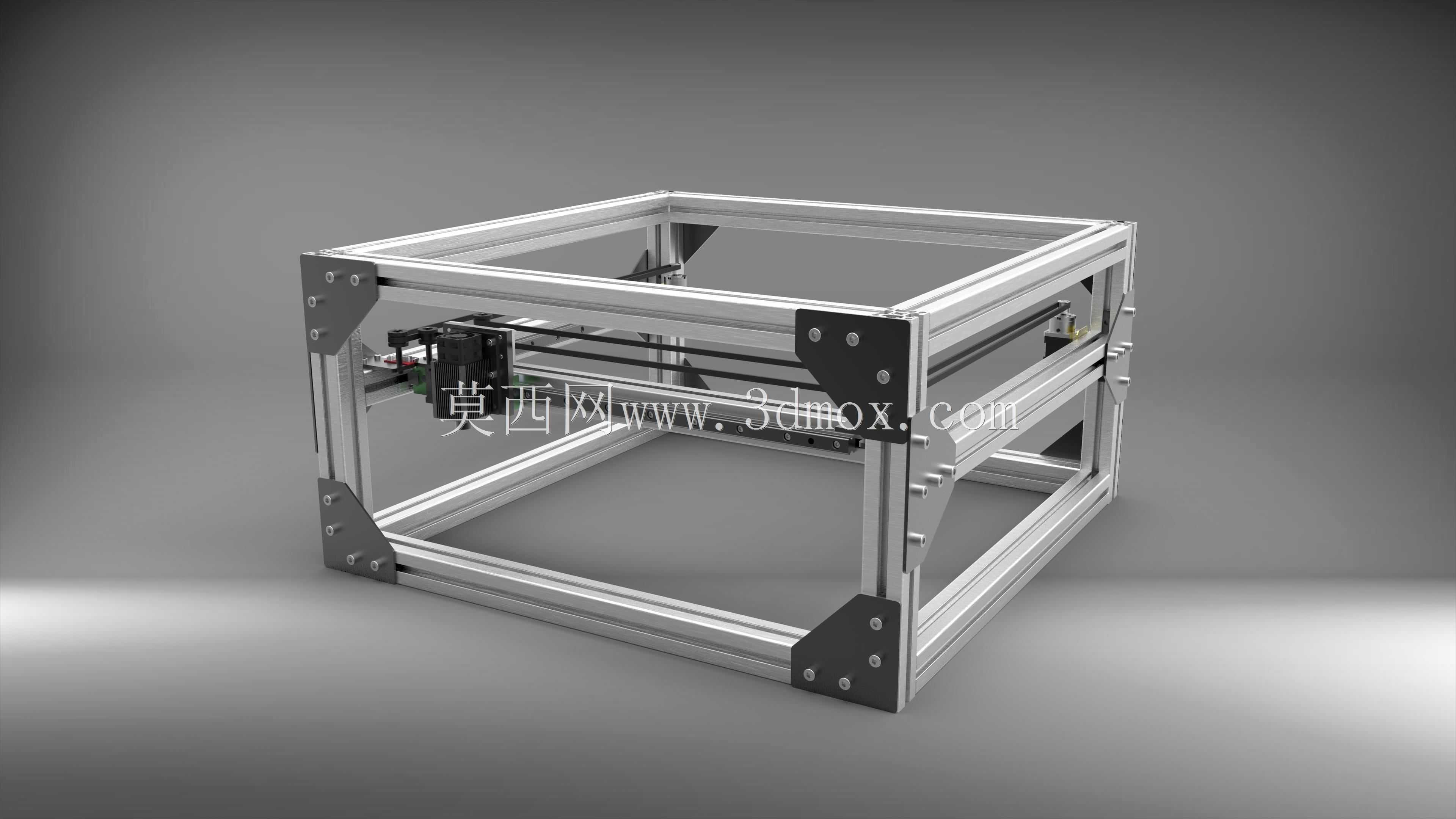

这款H型龙门结构的双轴激光切割设备，主要面向小尺寸非金属薄材的精密加工作业场景，常见于小型加工工坊、创客工作室、院校实训实验室以及电子辅料加工产线的小批量打样环节，可完成亚克力薄板、薄木片、皮革、纸质材料、薄塑胶片等多种易切割材质的轮廓裁切、图案雕刻作业，相比大型工业激光切割设备，它的占地空间更小，部署灵活，无需复杂的场地地基改造，放置在常规工作台面即可完成安装调试投入使用。设备整体采用工业铝型材拼接搭建主体框架，角部采用加厚黑色角件配合螺栓锁紧固定，框架结构刚性充足，既能承载传动组件与激光模组的运行负载，也能抵消运动过程中产生的小幅振动，保证切割过程中光路的稳定性，铝型材表面自带的T型槽结构也方便后期拓展加装防护外罩、排烟管路、料架定位组件等附属配件，无需额外在型材上打孔焊接，调整改装的灵活度很高。传动部分采用H型龙门布局，X轴横梁横跨在两侧Y轴导轨之上，双轴均采用同步带配合直线导轨的传动组合，运动阻力小，传动响应速度快，定位精度可满足小尺寸工件的加工公差要求，激光模组直接挂载在X轴的滑动座上，可随龙门的双轴联动完成平面内任意轨迹的走刀动作，切割头的高度可根据加工材料的厚度做小幅手动调整，适配不同厚度的薄材加工需求。设备的安装边界控制十分紧凑，整体框架为方正的立方体结构，长宽尺寸控制在桌面设备的合理区间，高度预留了传动组件与激光模组的安装空间，不会出现多余的外凸结构，布线全部沿铝型材槽内隐藏排布，既避免了运动过程中线路剐蹭干涉，也让整体外观更加整洁规整。在设计思路上，这款设备优先兼顾了组装便捷性与维护便利性，所有零部件均采用标准件拼接，无需复杂的定制机加工件即可完成整机组装，后期更换易损件、调整传动皮带张紧度、擦拭保养导轨都可以直接在框架外侧操作，无需大范围拆解设备结构，对于非专业的设备维护人员也十分友好，同时框架的模块化设计也支持用户根据自身加工需求，更换更大功率的激光模组、拓展Z轴升降组件、加装自动对焦模块，实现设备性能的升级拓展，适配更多元的加工需求。
