三轴台式数控等离子切割加工设备

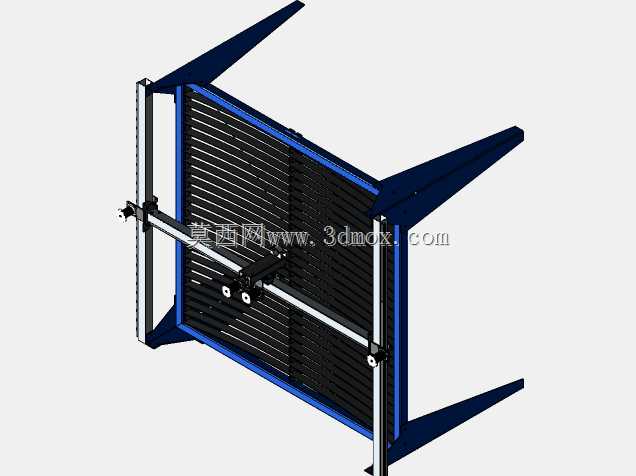

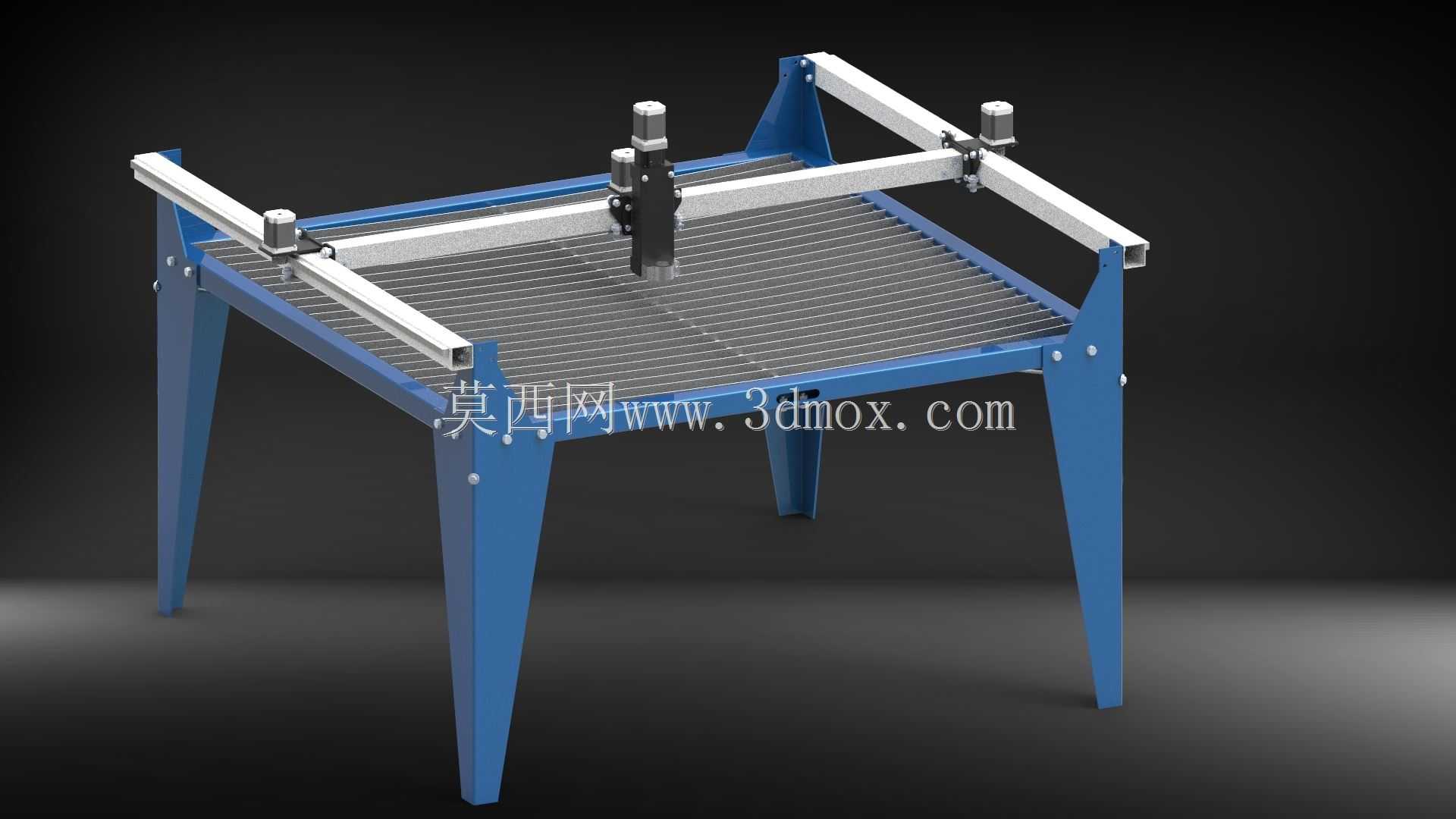

这款三轴台式数控等离子切割设备，主要面向中小型金属加工车间、广告标识制作工坊、五金件定制加工场景设计，可完成碳钢、不锈钢、薄铝板等多种导电金属板材的异形轮廓切割作业，替代传统手工划线切割的低效加工模式，大幅提升小批量定制板材加工的精度与生产效率。设备采用龙门式双轴移动结构，X轴与Y轴均采用线性导轨搭配同步带传动方案，搭配四台Nema23规格步进电机提供动力输出，Z轴采用易格斯导向组件，可实现割炬的平稳升降，精准控制割嘴与板材表面的距离，避免切割过程中因板材翘曲导致的割嘴碰撞损伤，同时保证不同厚度板材切割时的弧长稳定性，提升切口的平整程度。设备整体采用落地式支腿结构，工作台面采用栅格状承托设计，既可以稳定承托待加工板材，又能让切割过程中产生的熔渣、废料直接从栅格间隙下落，避免堆积在台面上影响板材放置的平整度，栅格条采用耐磨耐高温材质制作，长期受等离子弧高温烘烤也不易出现变形问题，降低日常维护的更换频率。从安装边界来看，设备整体占地面积紧凑，不需要额外做大型混凝土基础固定，普通硬化车间地面即可放置安装，支腿底部配有可调脚杯，可根据地面平整度微调设备水平，保证导轨运行的平直度，避免长期运行出现导轨偏磨的问题。设计过程中充分考虑了小型加工场地的使用需求，将控制元件、走线槽全部集成在横梁与支腿的结构内部，既避免了加工过程中飞溅的熔渣损伤线路，也让设备整体外观更整洁，减少外部走线带来的安全隐患。设备的三轴运行行程可覆盖常规幅面的板材加工需求，对于小型五金零件、广告金属字、设备钣金外壳毛坯等加工场景都能很好适配，切割过程中数控系统可按照预设的图形路径自动运行，不需要人工手动操作割炬走位，操作人员只需要完成板材上料、参数设置、成品下料的辅助工作，单人即可值守多台设备开展加工作业，有效降低人工成本投入。
