仿生生成式四旋翼无人机机架结构设计

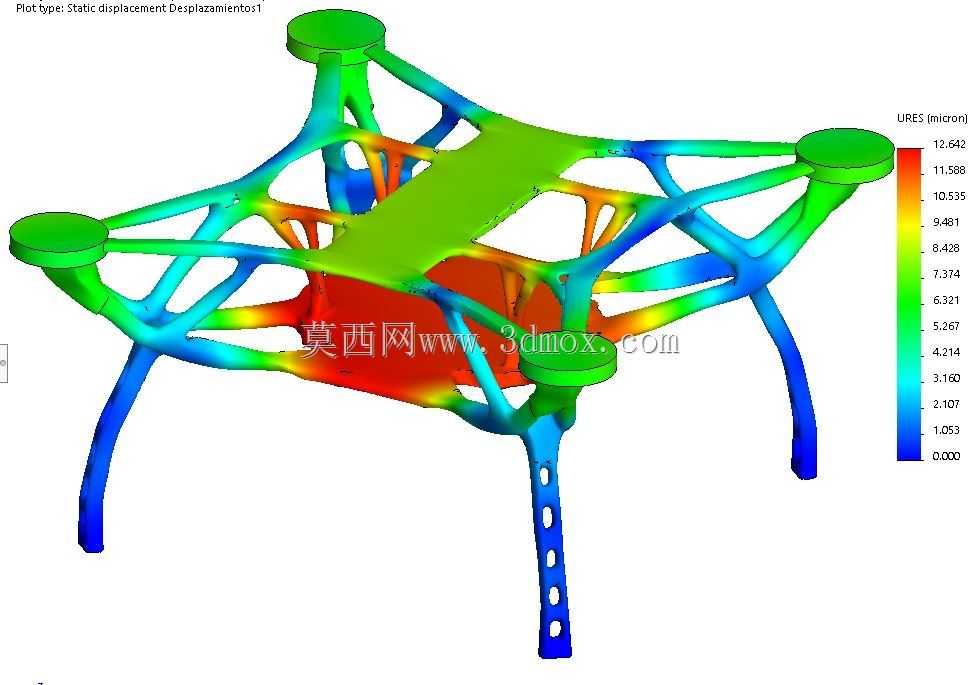

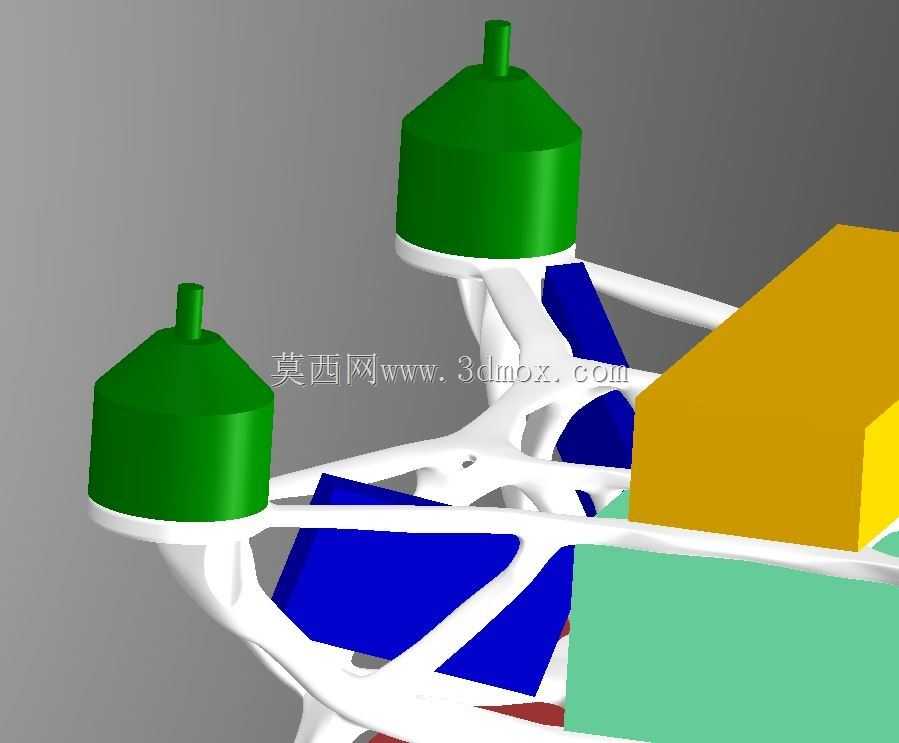

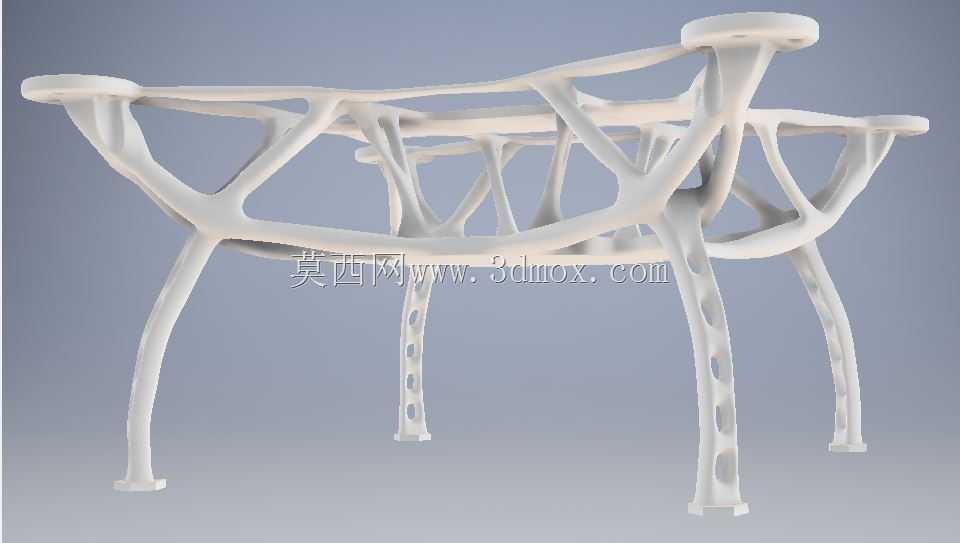

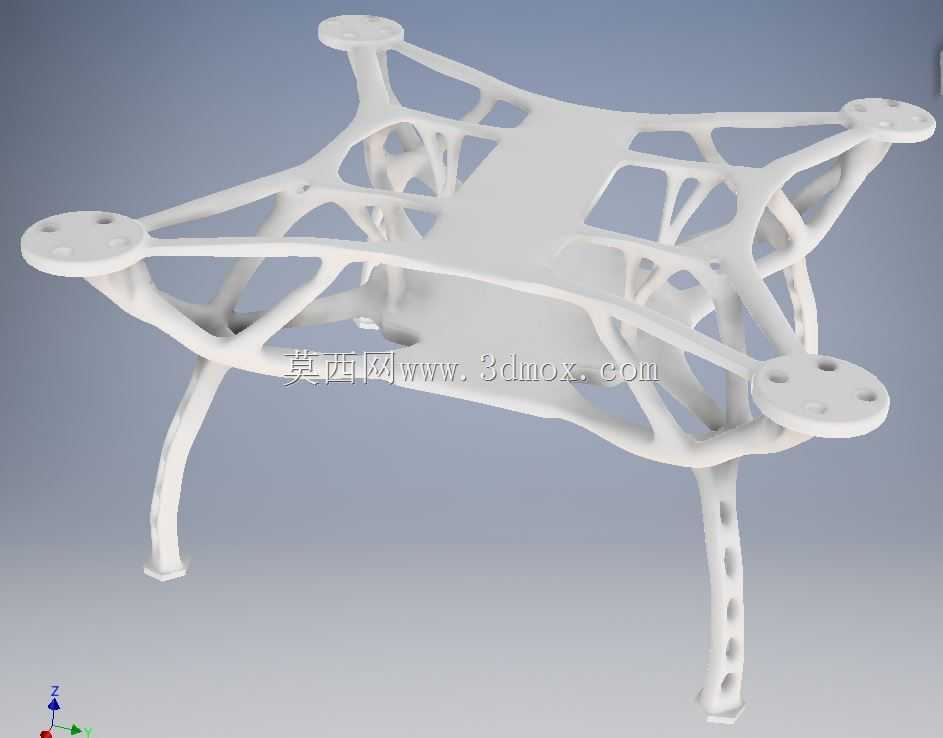

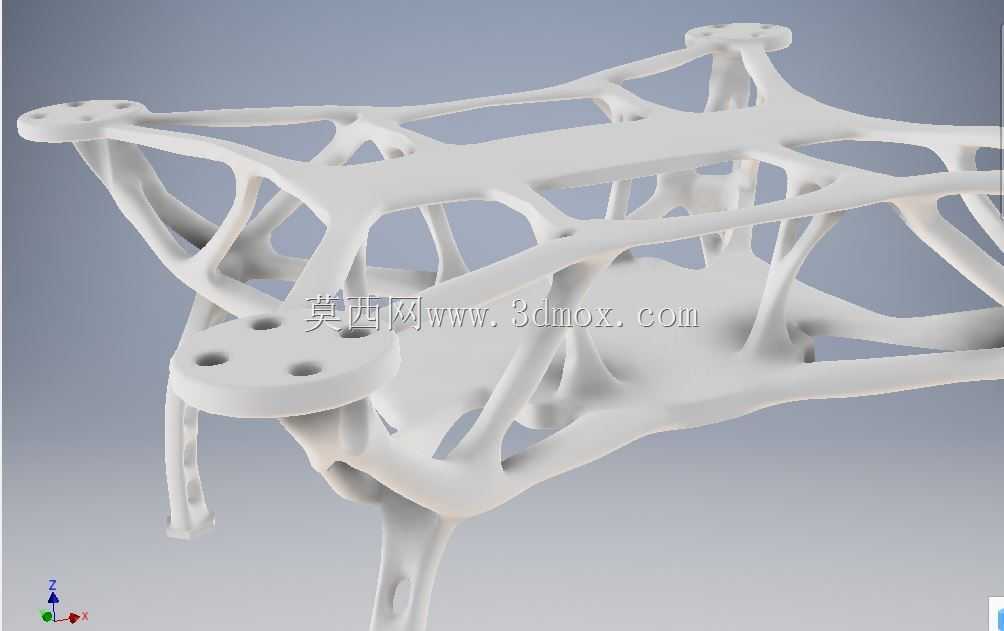

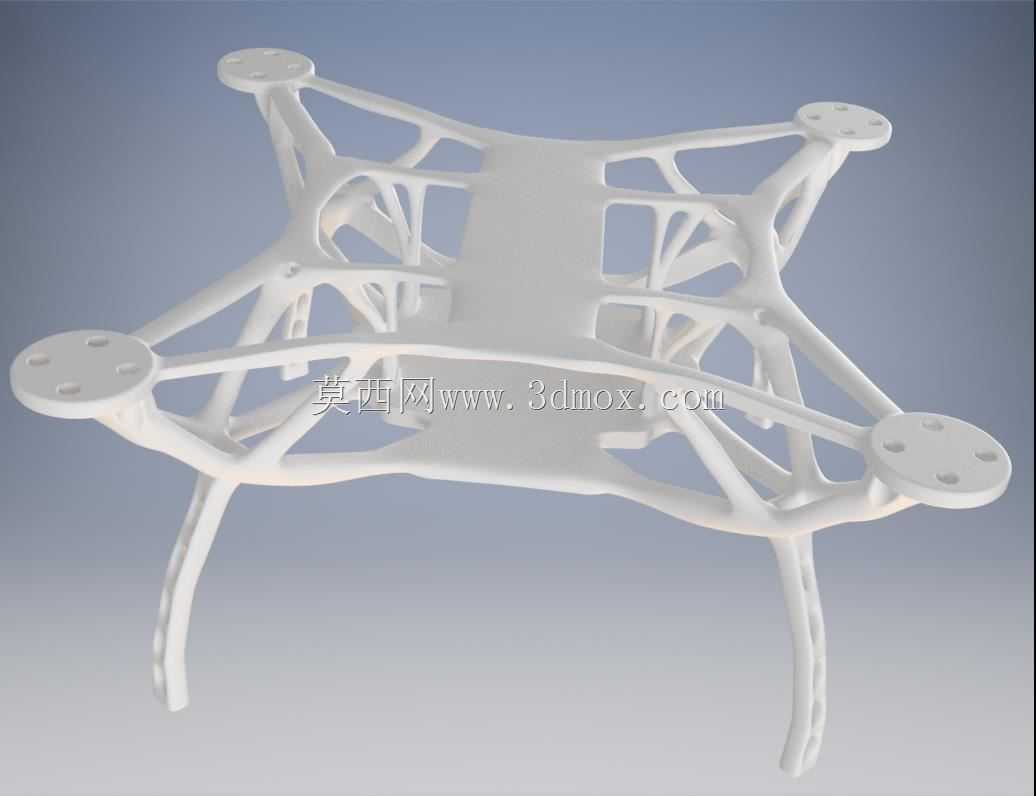

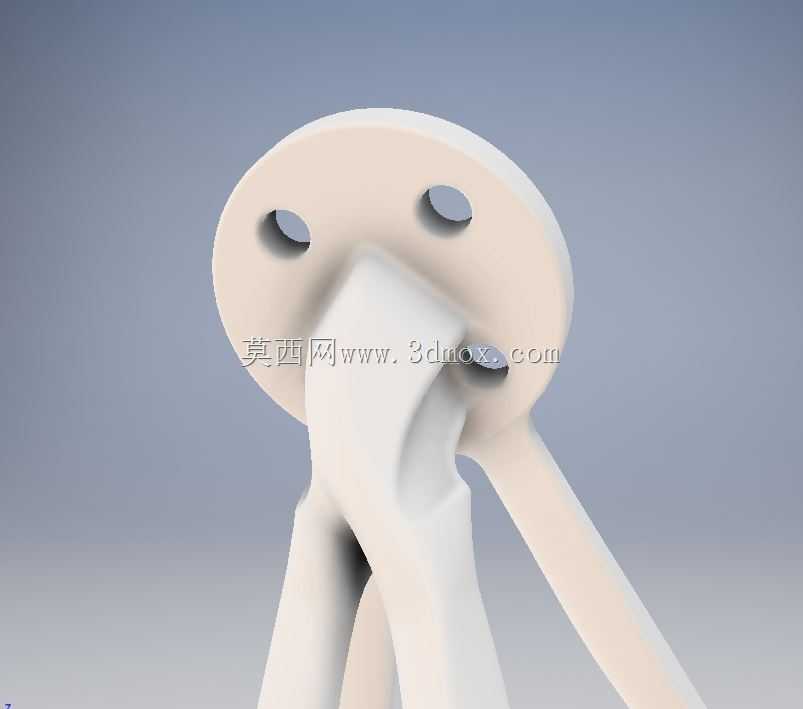

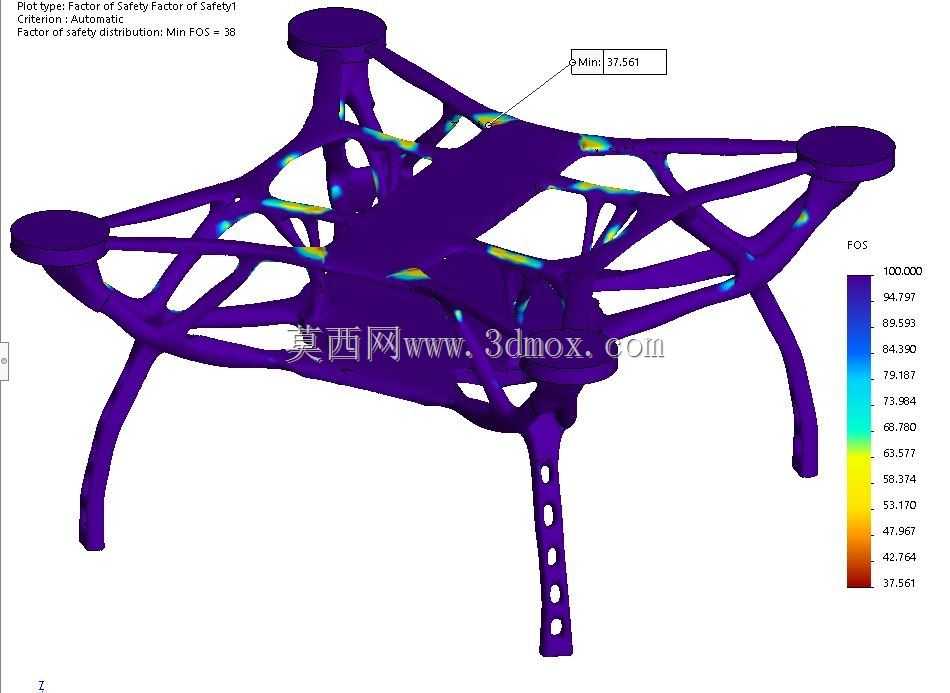

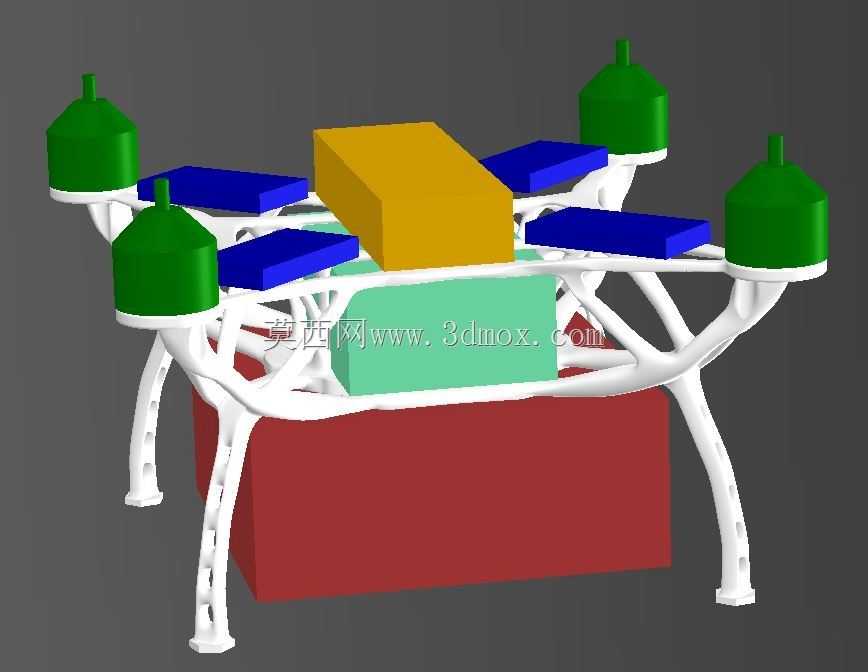

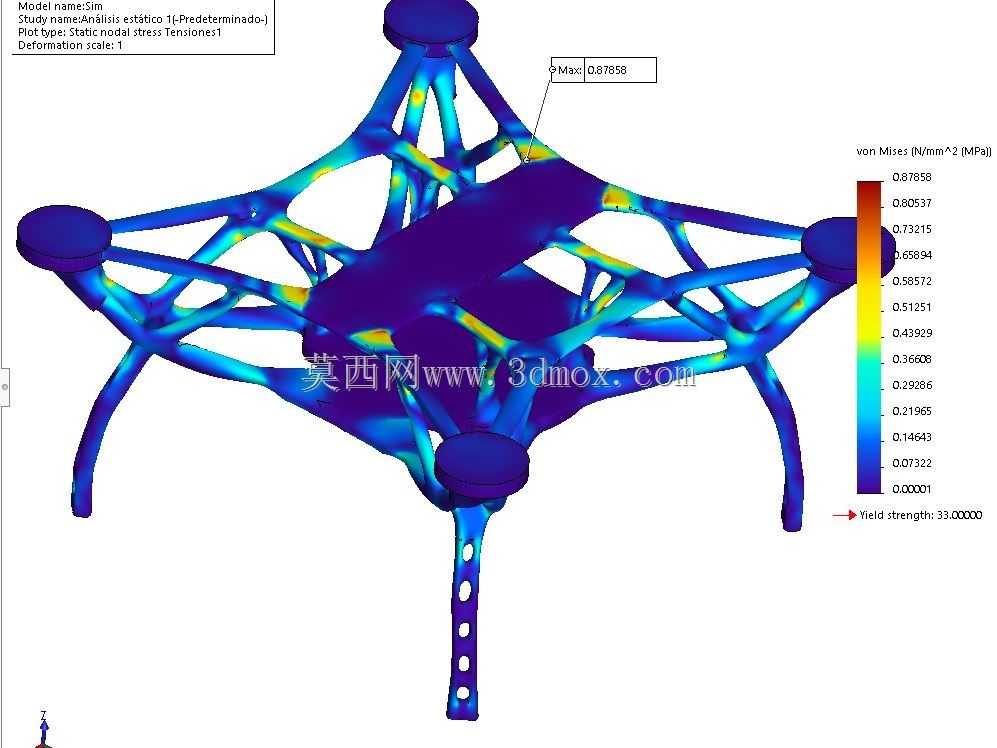

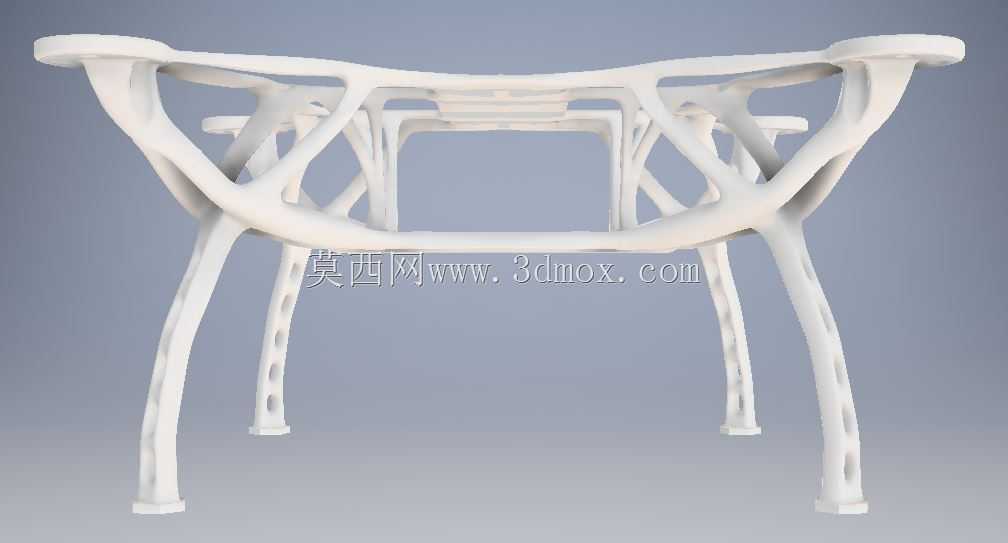

这款四旋翼无人机机架采用生成式仿生设计逻辑打造，整体形态参考自然界生物骨骼的受力生长规律，在满足结构强度要求的前提下实现极致轻量化，适配小型消费级、教学科研类低空无人机的装配使用需求，可覆盖室内外短距航拍、教学实验演示、小型载荷投送等多类应用场景。机架整体采用四轴对称布局，四个机臂末端预留标准电机安装孔位，可直接适配常规尺寸的无刷电机与螺旋桨组件，中心区域为一体化设备承载舱，可容纳飞控板、电池、信号接收模块等核心电子元件，底部延伸出一体化支撑脚架，无需额外加装起落架即可实现平稳起降，减少额外装配零件带来的重量冗余。设计过程中以拓扑优化为核心逻辑，模拟材料在实际飞行受力下的最优分布路径，将非受力区域的材料尽可能剔除，最终形成类似生物骨骼的镂空桁架结构，这种结构不仅能大幅降低机架整体自重，还能通过连续的传力路径分散飞行过程中的振动与冲击载荷，避免应力集中导致的机臂断裂问题。机架的安装边界经过精准适配，中心舱预留了通用电子设备的安装孔位与走线空间，机臂与中心舱为一体化成型结构，无需额外拼接组装，减少装配误差带来的飞行稳定性问题，支撑脚架的弧度与长度经过匹配设计，既能在降落时提供足够的缓冲形变空间，又不会遮挡下方搭载的摄像模块视野。针对ABS类工程塑料的材料特性，设计阶段对结构应力分布做了针对性优化，在机臂与中心舱的衔接位置做了平滑过渡处理，避免直角结构带来的应力集中，即使在小幅碰撞的场景下，结构也能通过微小形变吸收冲击力，降低机架碎裂的风险。这种生成式设计的机架相比传统等截面机臂机架，在同等结构强度下自重更低，能有效提升无人机的续航时长与载荷能力，一体化的结构也减少了组装调试的工作量，适合3D打印快速制作，可满足无人机爱好者、科研教学场景下的快速定制与迭代需求，使用者可根据自身搭载的设备重量、飞行场景需求，在该基础结构上微调局部壁厚与支撑结构，快速适配不同的使用要求。
