轻量化四旋翼无人机一体成型机架结构

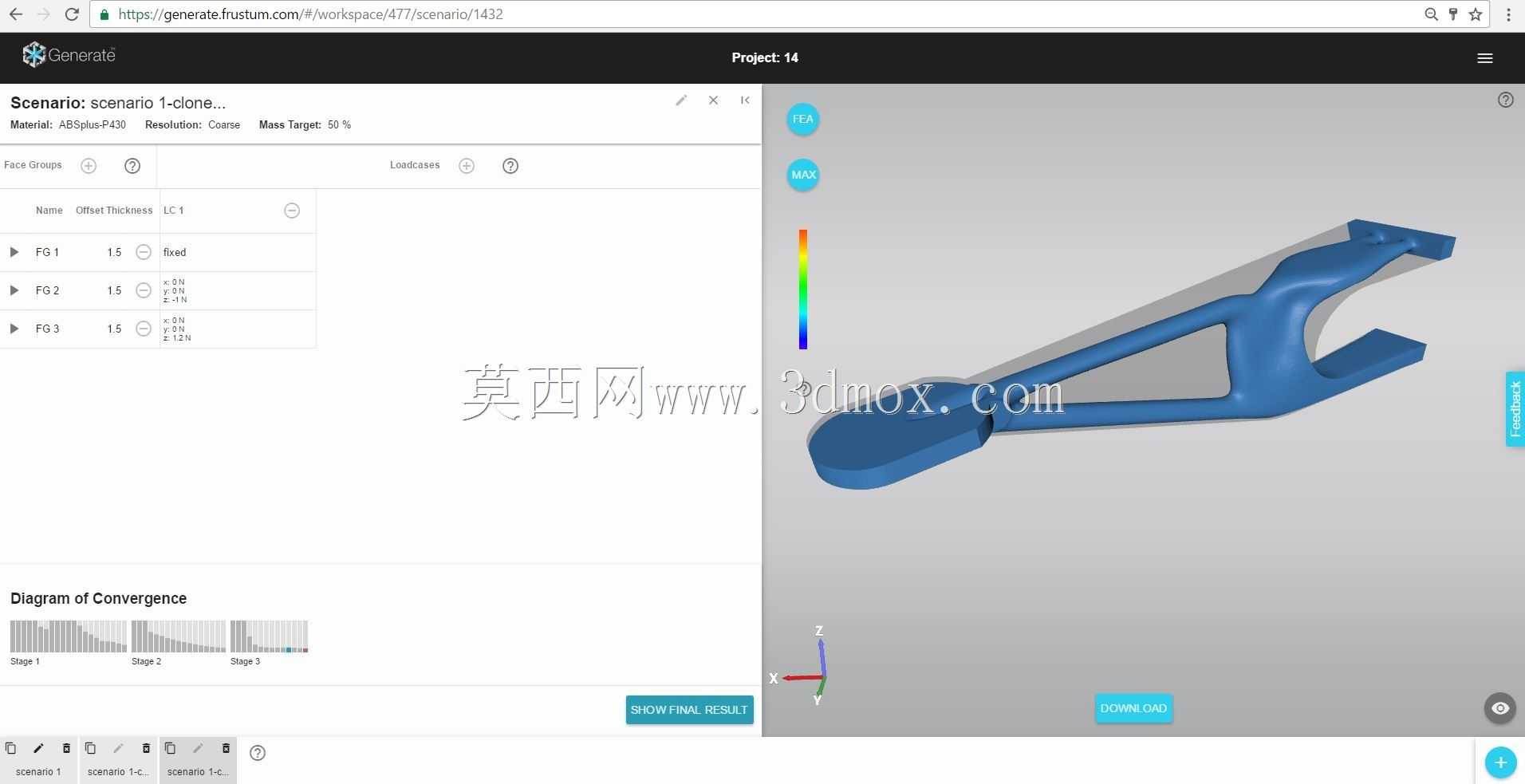

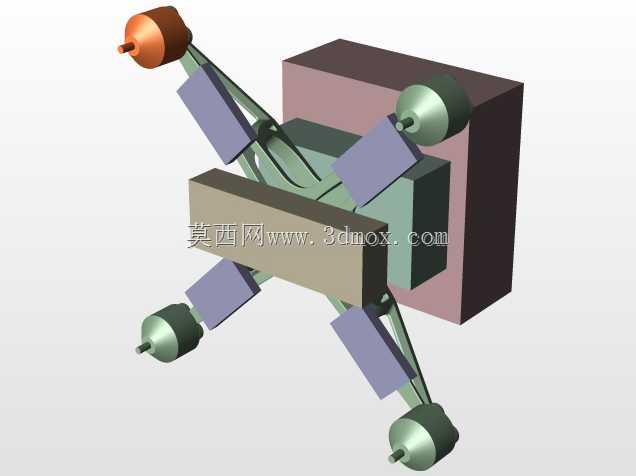

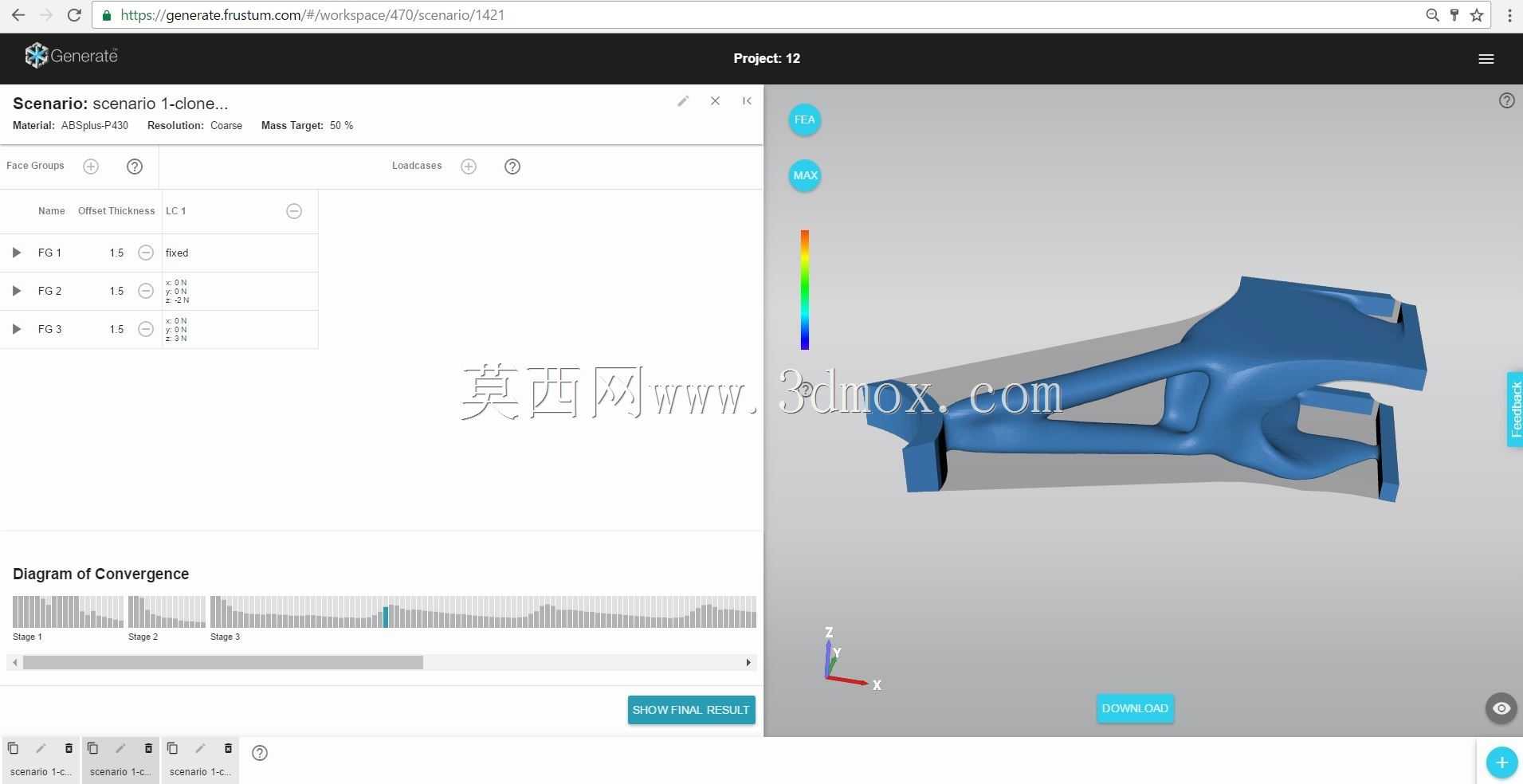

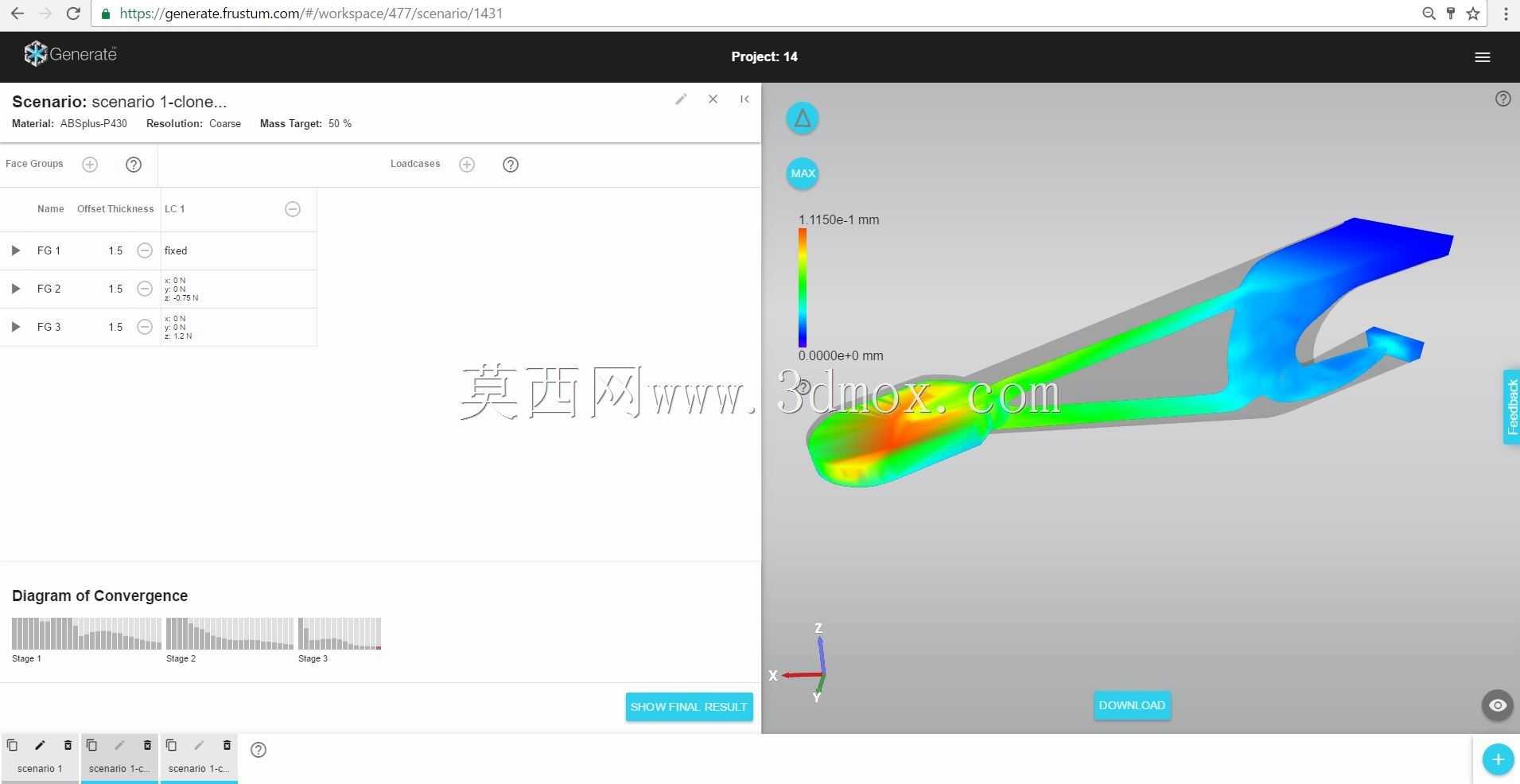

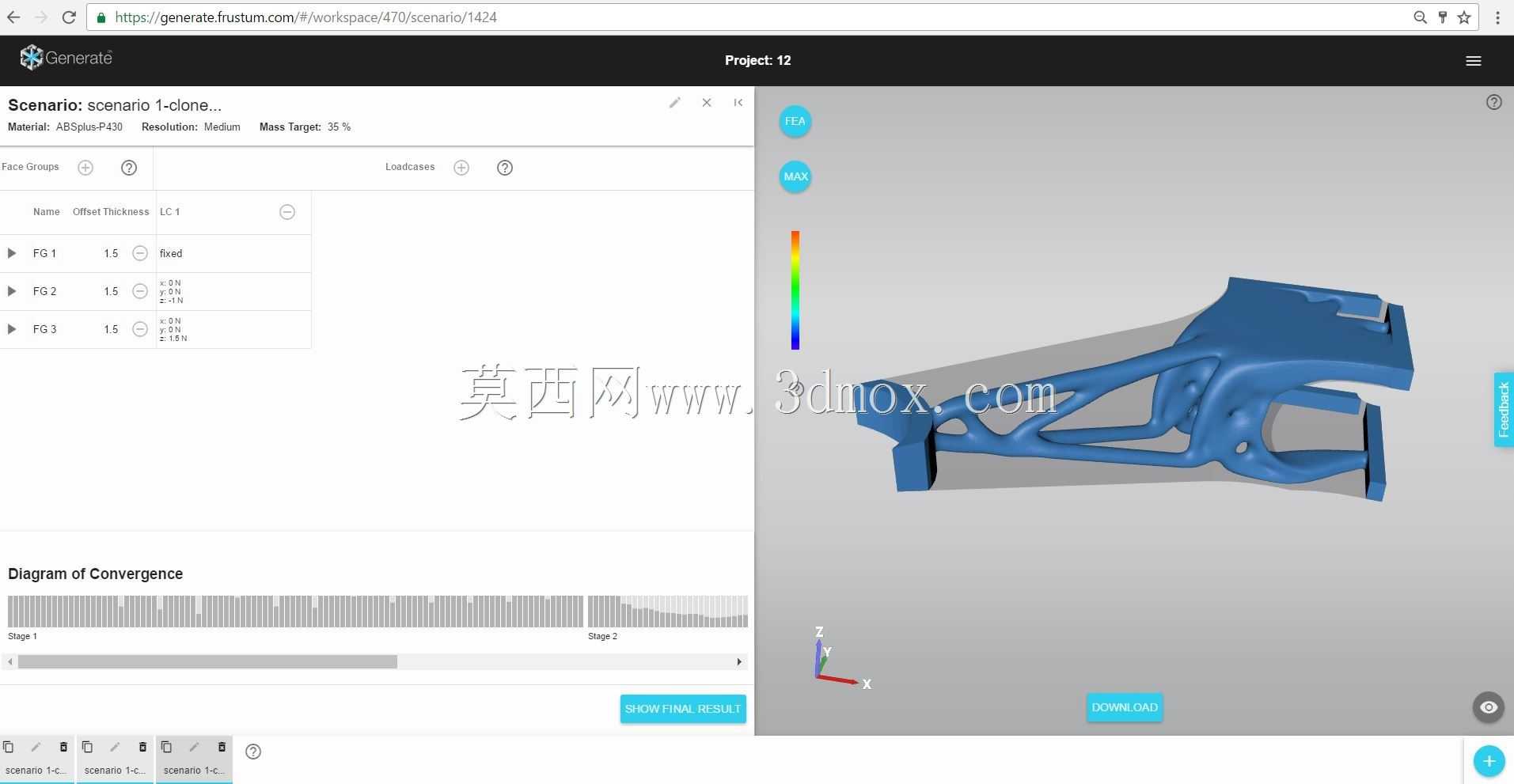

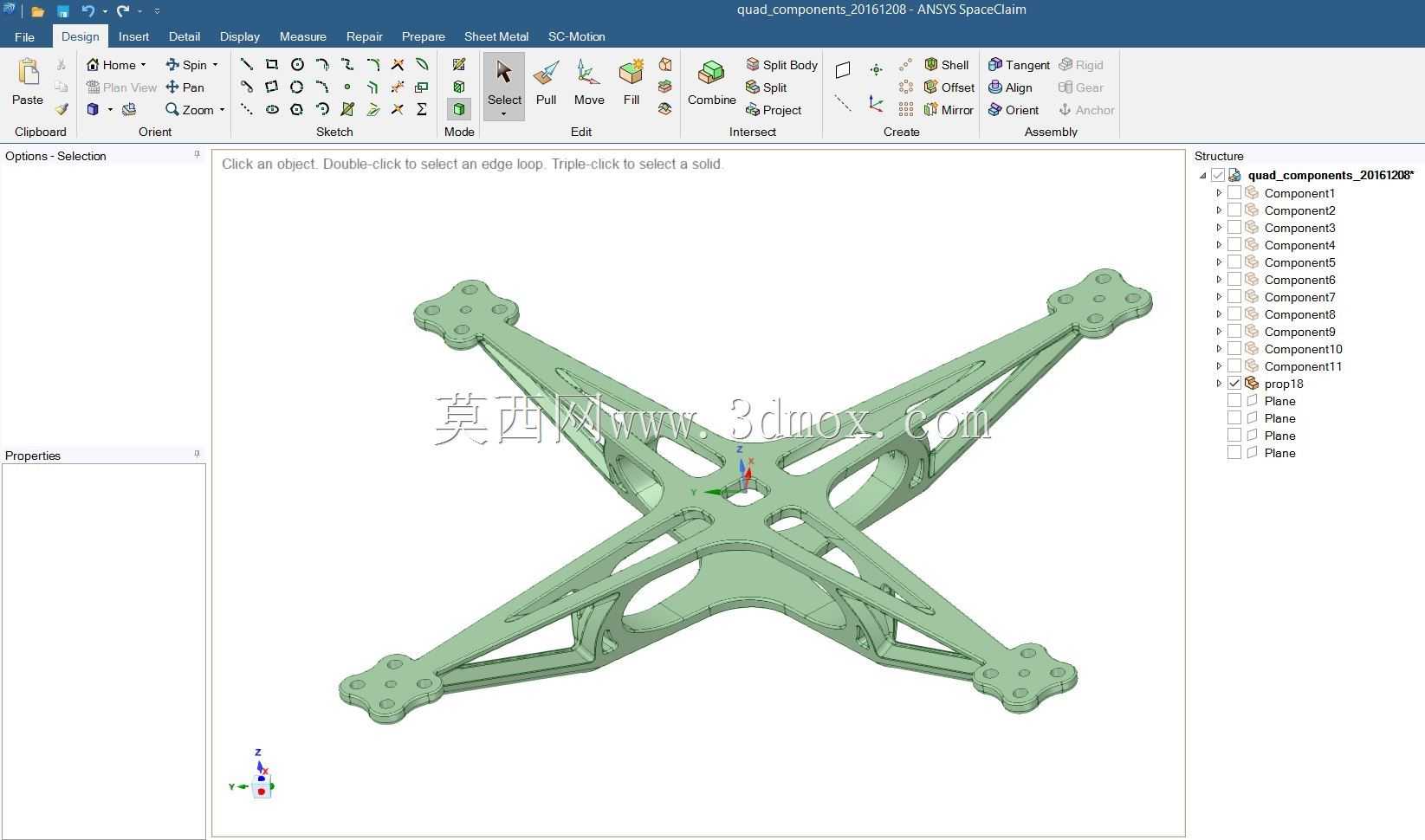

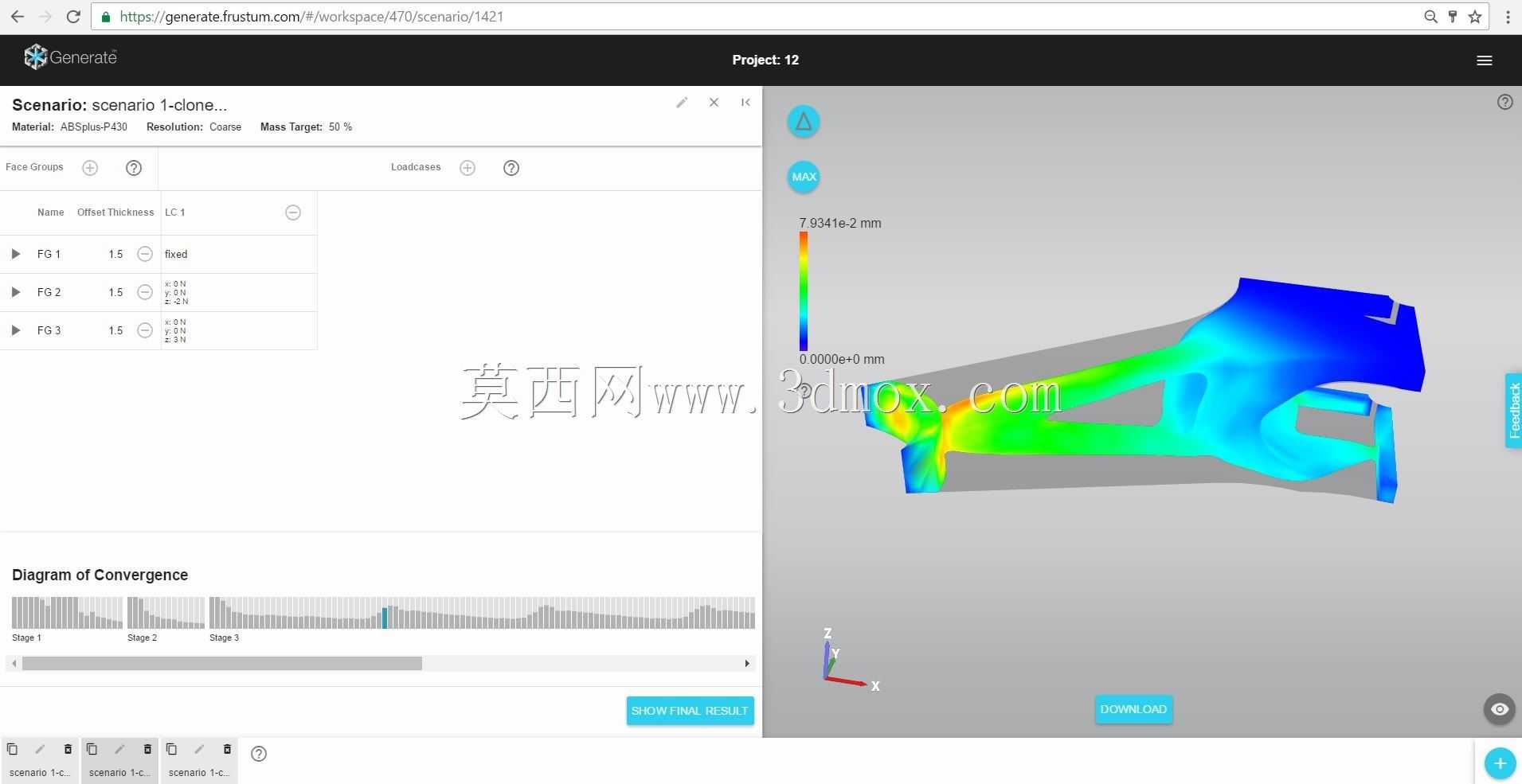

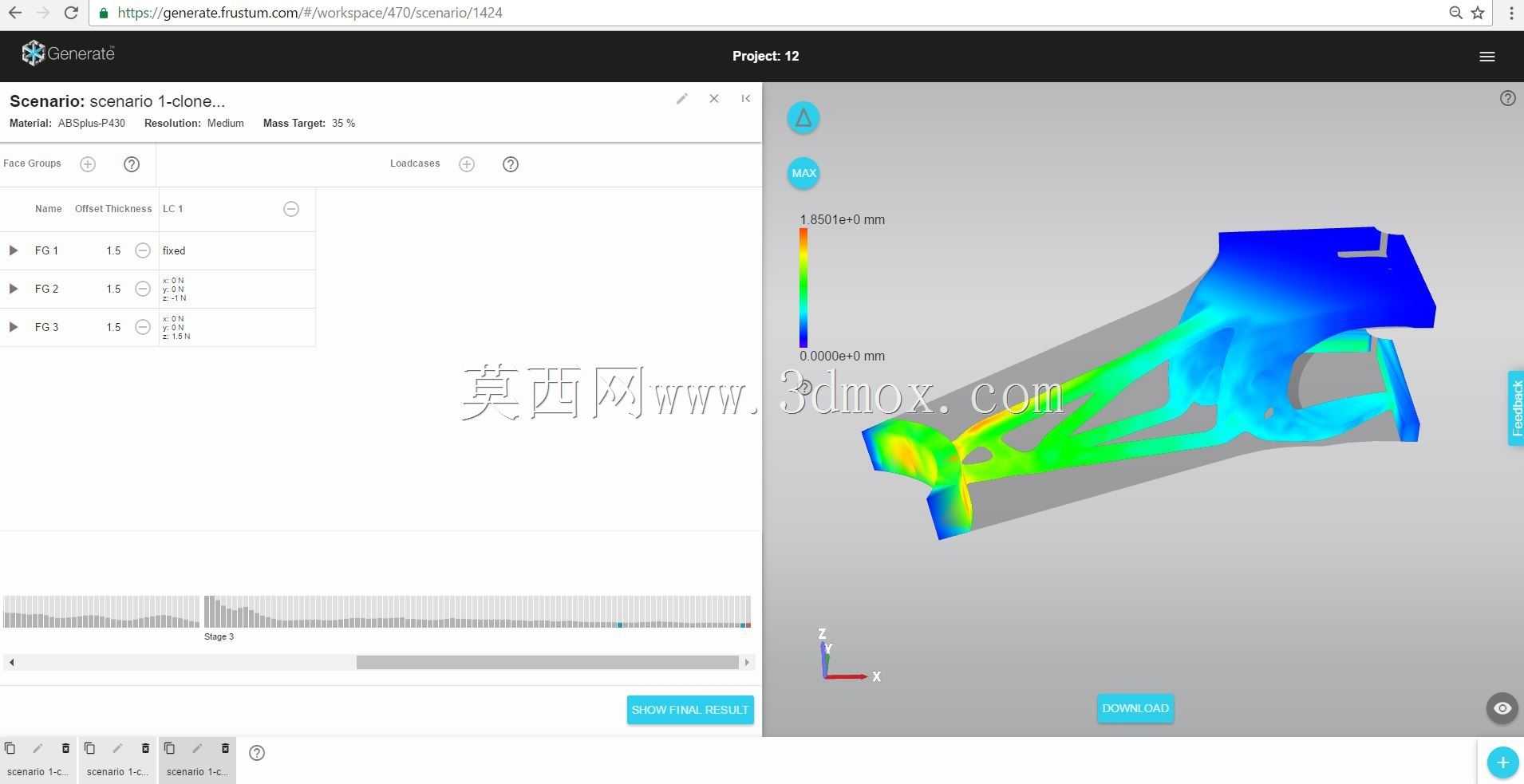

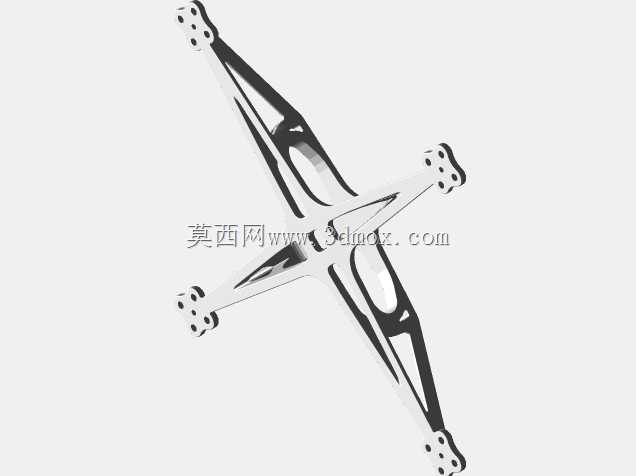

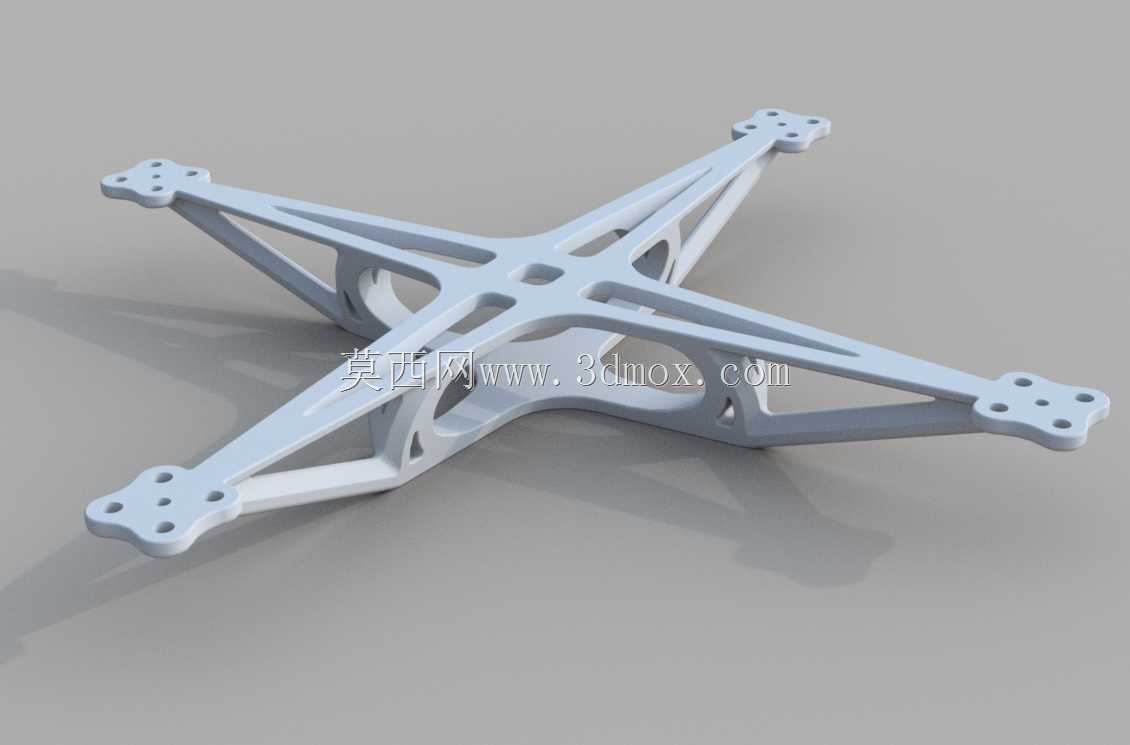

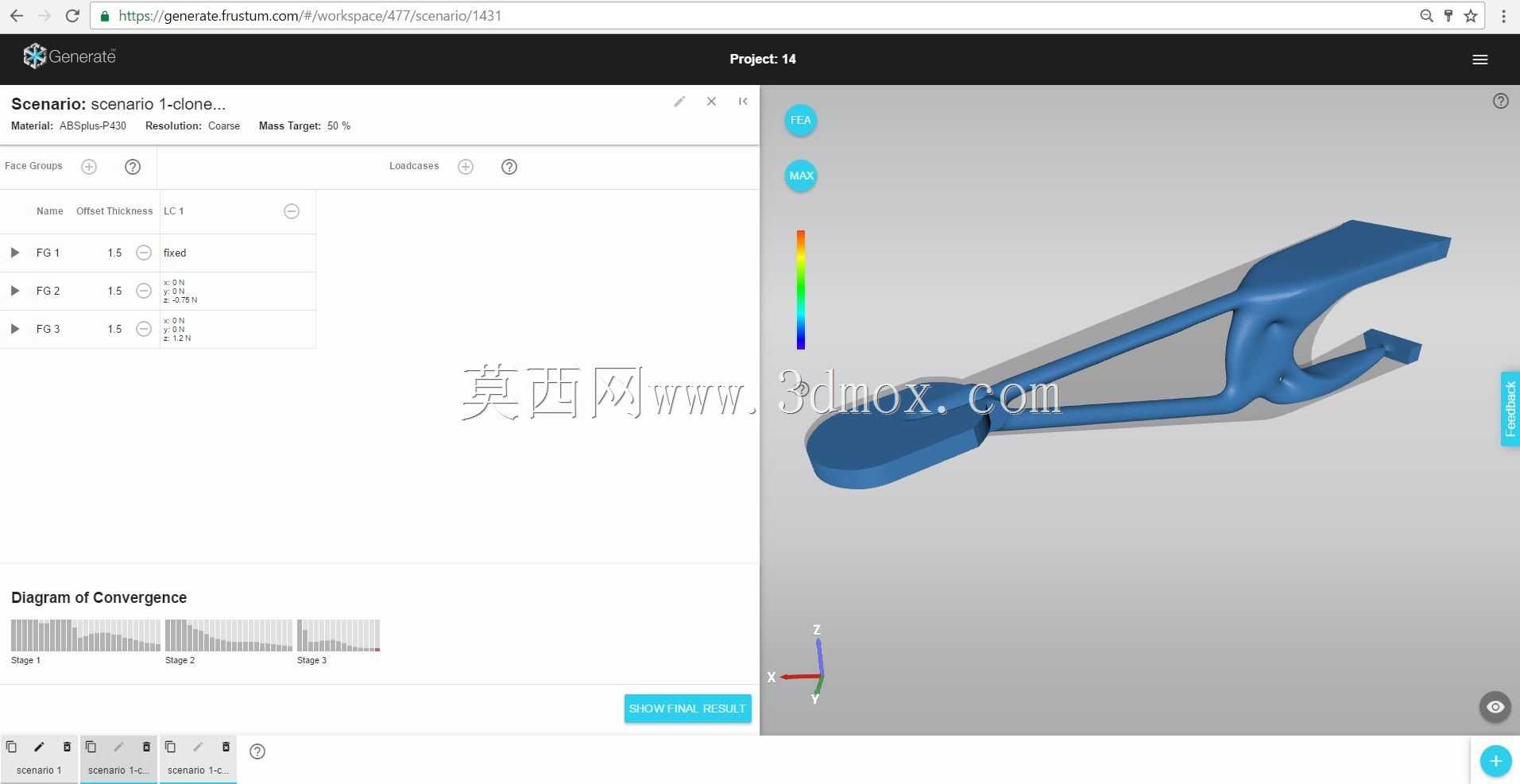

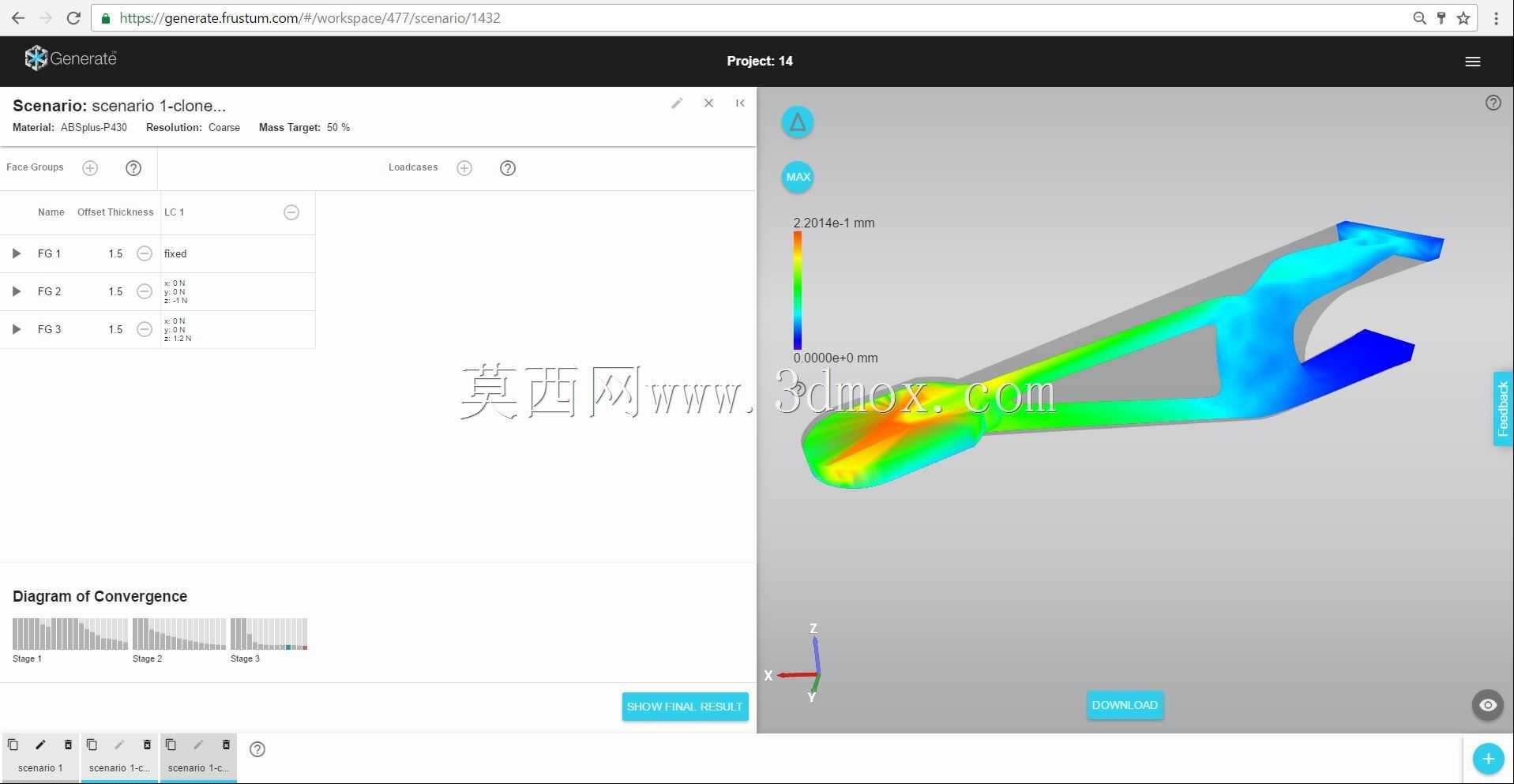

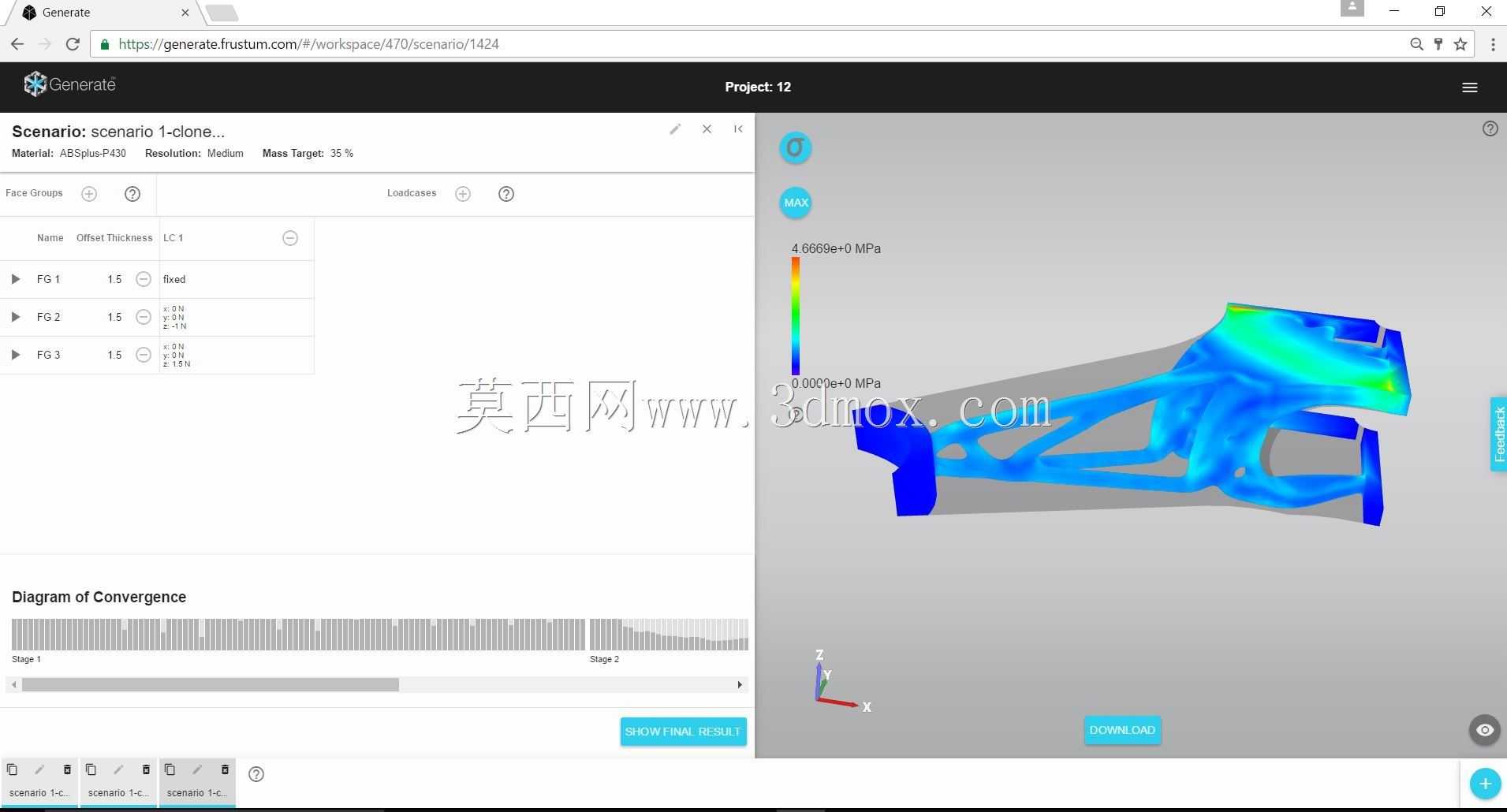

这款四旋翼机架是小型消费级与入门级行业无人机的核心承载结构，主要应用于低空航拍、青少年科创教学、室内外轻量化巡检、小型载荷抛投等场景，作为整台无人机的骨架结构，它承担着连接动力系统、飞控模块、供电电池、载荷设备的核心作用，所有机载部件的安装定位、飞行过程中的受力传导都需要依托该机架完成。从实际使用场景来看，这类轻量化机架多用于轴距200-250mm区间的小型四旋翼飞行器，既可以满足航模爱好者的DIY组装需求，也可作为小型教学无人机的标准化机身结构，适配无刷动力电机、3寸螺旋桨的动力配置，能够在3-4级风的户外环境下保持结构稳定性，不会出现机架震颤影响飞行姿态的问题。在功能特性上，这款机架采用了一体化的结构设计，四个机臂从中心舱体向外呈X型对称延伸，机臂末端预留了统一规格的电机安装孔位，能够直接适配主流的22系列小型无刷电机，无需额外加装转接件；中心区域做了下沉式的舱体设计，能够为飞控板、电调、电池预留充足的安装空间，同时可以降低整机重心，提升飞行过程中的姿态稳定性。设计过程中重点考量了减重与结构强度的平衡，机臂与中心舱的连接位置做了镂空式的加强筋结构，在去除非受力区域冗余材料的同时，通过三角形加强结构提升机臂的抗扭、抗弯能力，避免飞行过程中机臂出现形变导致动力轴线偏移，最终整架机架的重量控制在6.6g，能够有效降低整机的起飞重量，提升续航表现。在安装边界上，机臂末端的安装孔位采用了标准化的孔距设计，孔位位置做了局部加厚处理，能够承受电机运转过程中的持续振动，不会出现安装孔开裂的问题；中心舱的安装平面平整度控制在0.1mm以内，能够保证飞控模块的安装基准水平，避免因安装面倾斜导致飞控姿态解算出现误差；机架整体的外形轮廓没有突出的尖锐棱角，既能够降低飞行过程中的风阻，也可以避免炸机时尖锐结构对人员或周边物体造成划伤。结构的受力路径经过了针对性优化，飞行过程中螺旋桨产生的升力会沿着机臂的加强筋结构均匀传导到中心舱体，不会出现局部应力集中的问题，即使发生轻度的碰撞，镂空的加强结构也可以通过微小形变吸收冲击能量，避免机臂直接断裂。
