四旋翼无人机轻量化一体机架结构设计

该结构为小型四旋翼无人机的核心承载机架，是微型航拍、室内教学演练、短途轻载物流配送场景下无人飞行器的主体支撑部件，承担着固定动力单元、承载飞控模块与电池、传递旋翼升力、缓冲飞行冲击的核心作用。在实际飞行场景中，机架的结构刚度、重量控制直接决定飞行器的续航表现、飞行稳定性与抗摔损能力，是微型四旋翼无人机设计中最核心的结构部件。

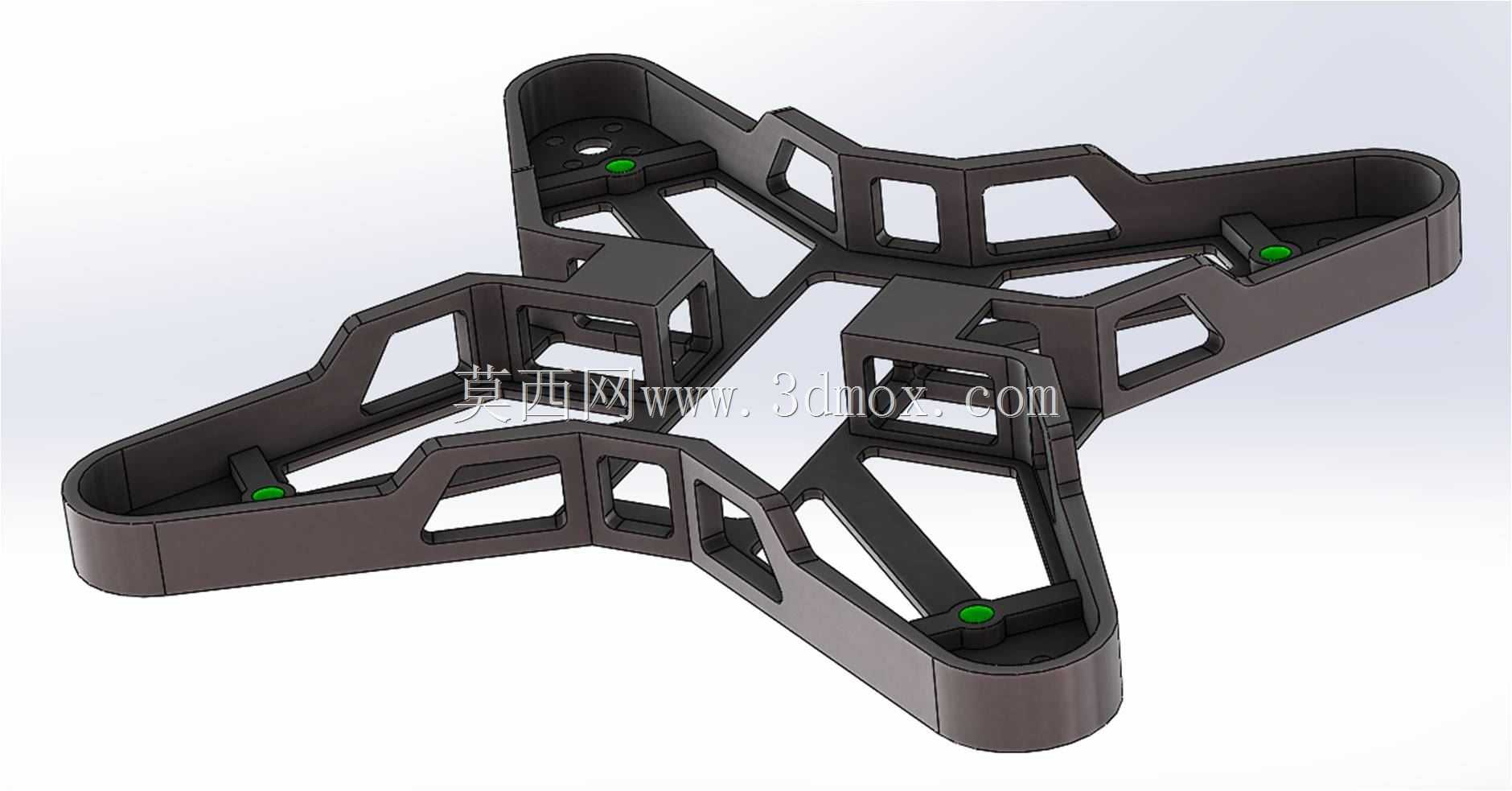

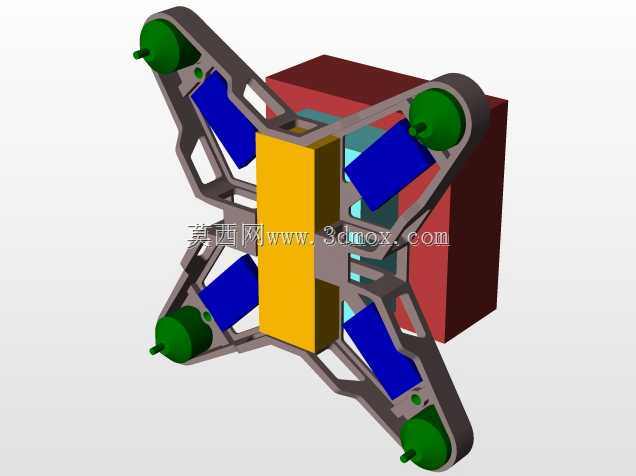

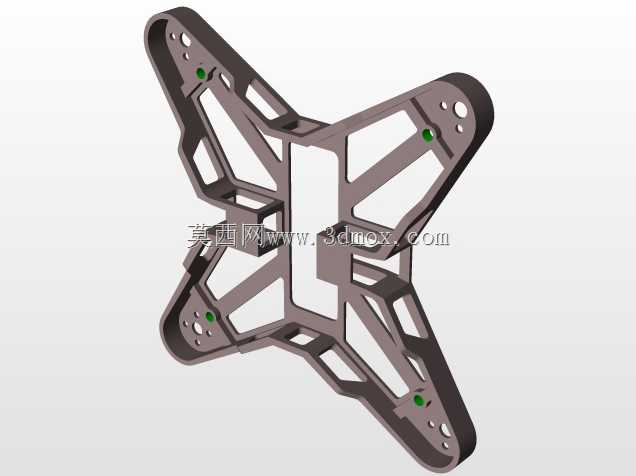

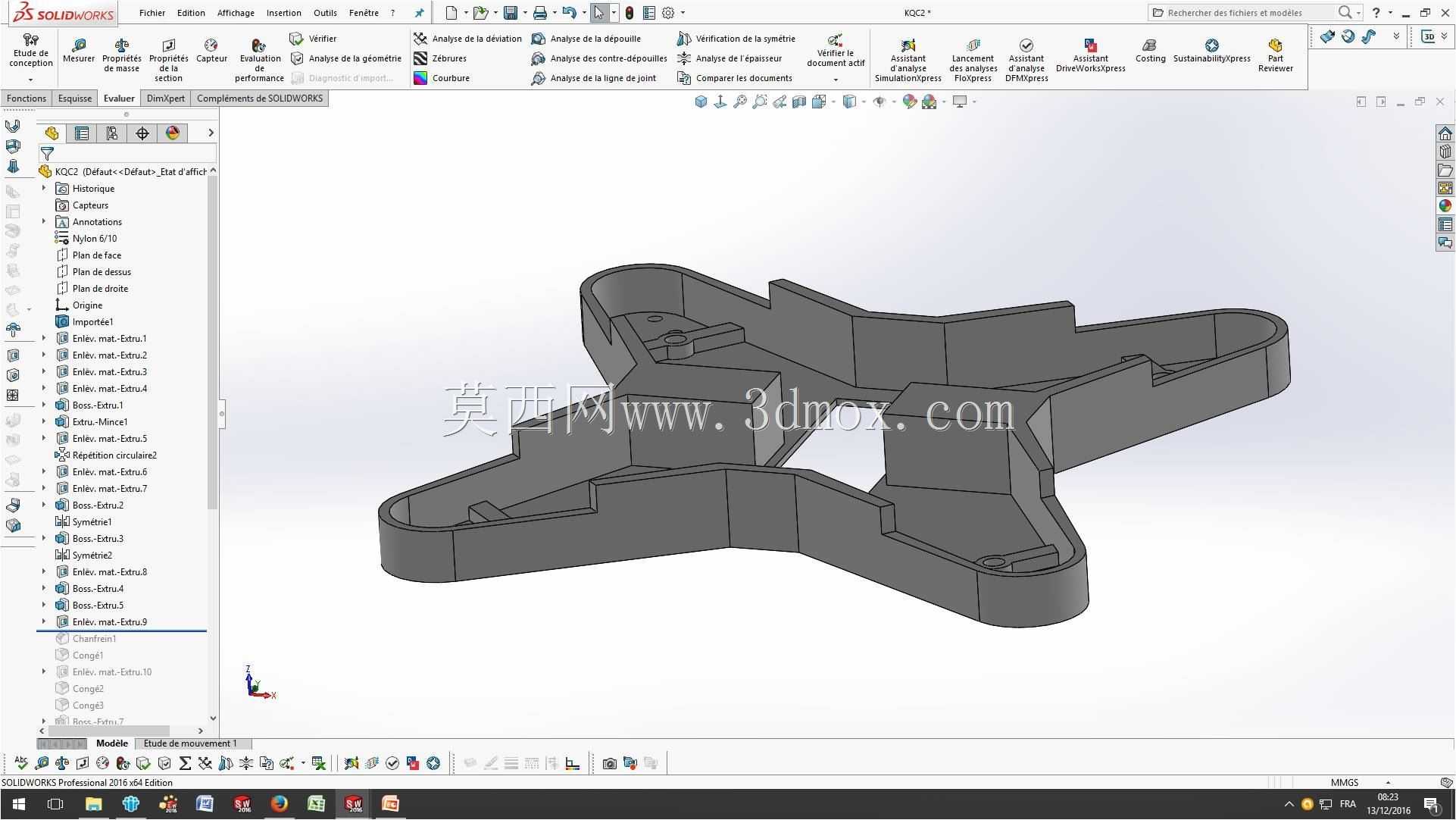

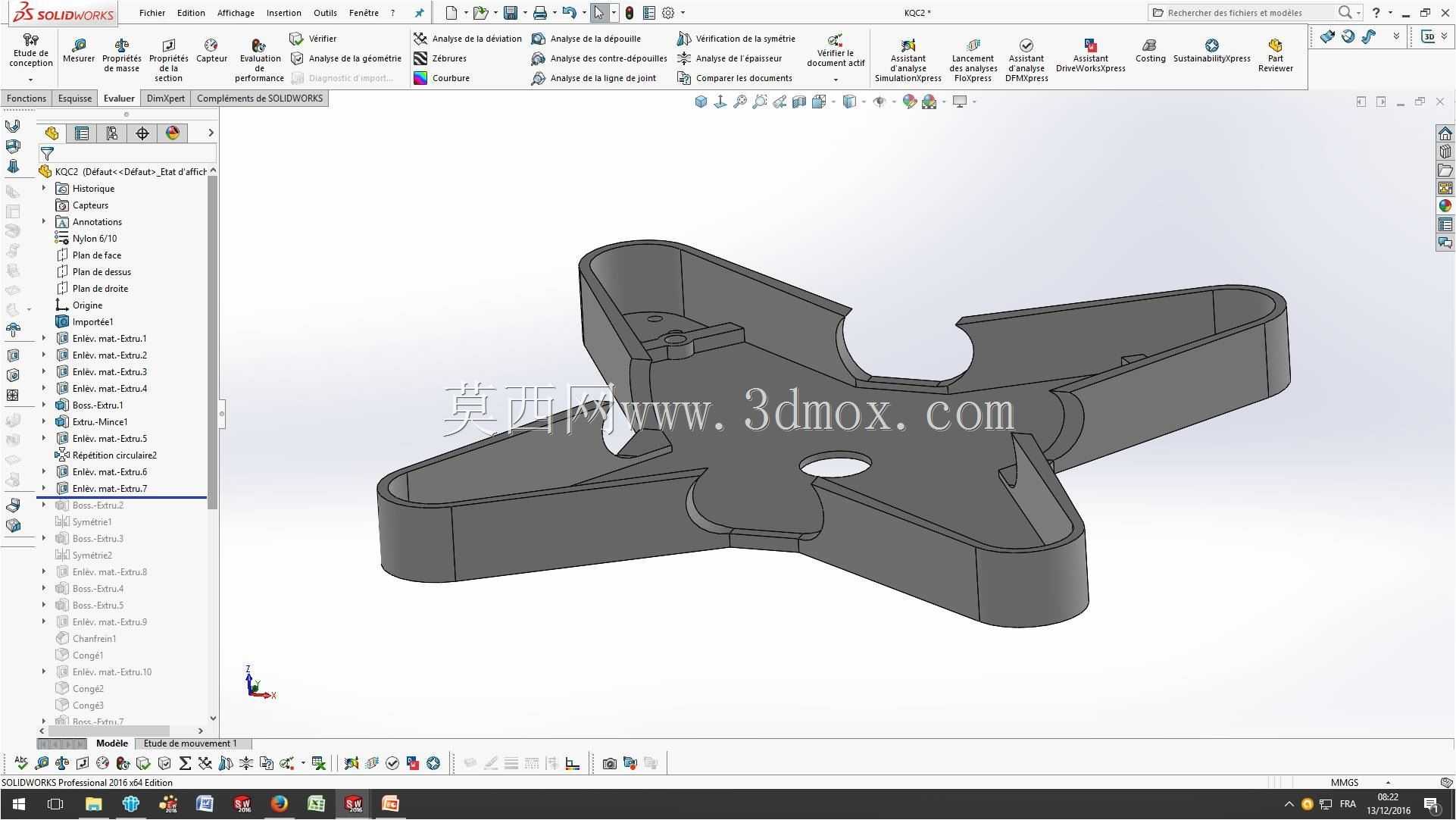

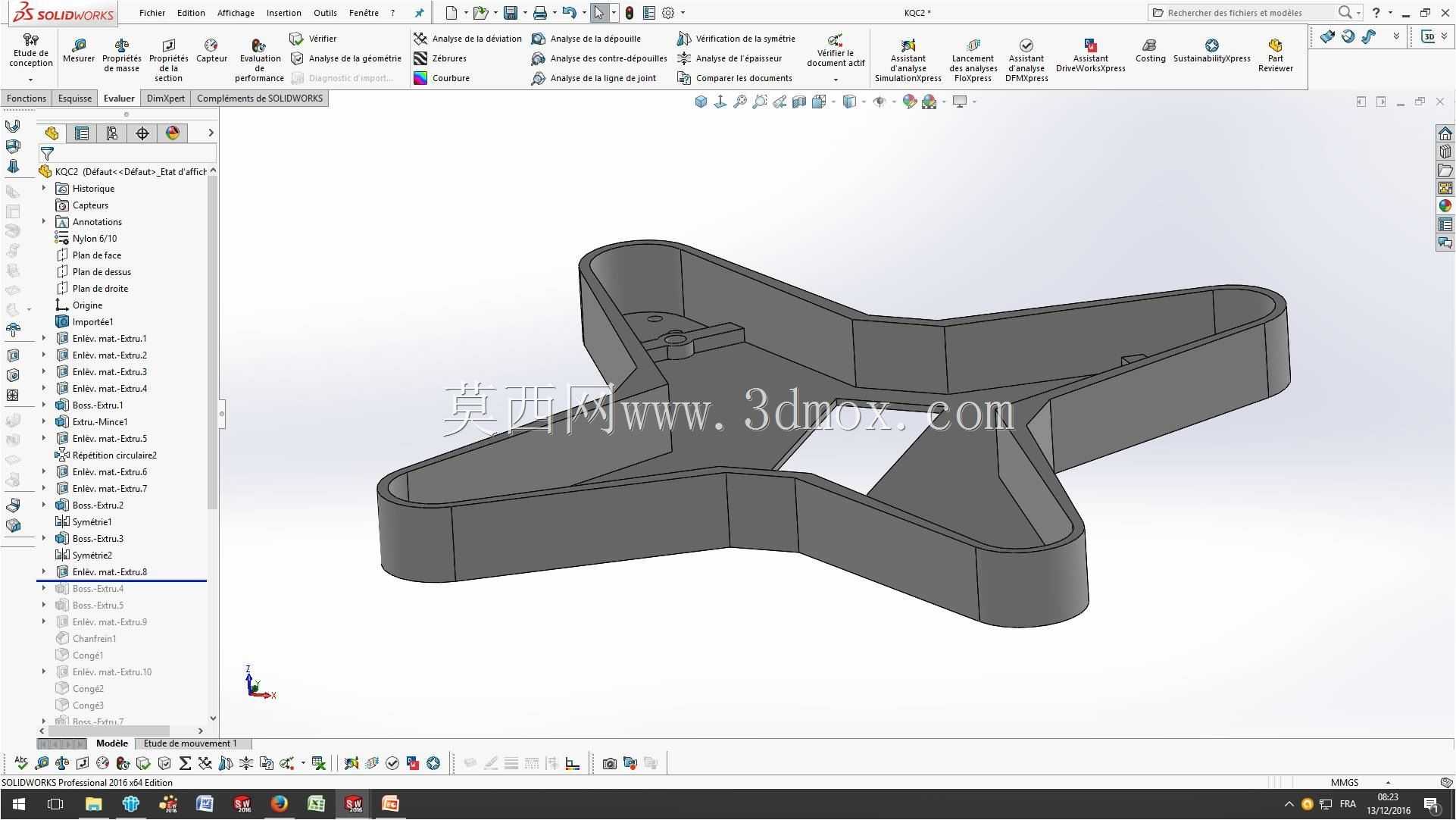

从功能特性来看，该机架采用一体成型的X型四臂布局，四个机臂末端预留动力安装位，可适配微型无刷电机与螺旋桨组件，中心区域预留飞控板、电调的安装腔体，可直接叠放固定飞控主板与接线模块；机臂上设计的绿色通孔为走线槽位，可将电机供电线、信号线缆从机臂内部规整穿入中心腔体，避免线缆外露在飞行中产生风阻、或是被螺旋桨剐蹭造成飞行故障。机架底部预留电池安装位，可将锂聚合物电池嵌装在机架下方中心位置，有效降低整机重心，提升飞行姿态的稳定性，同时结构上做了镂空防护设计，可减少飞行中异物剐蹭电池外壳的风险，避免电池破损引发安全问题。

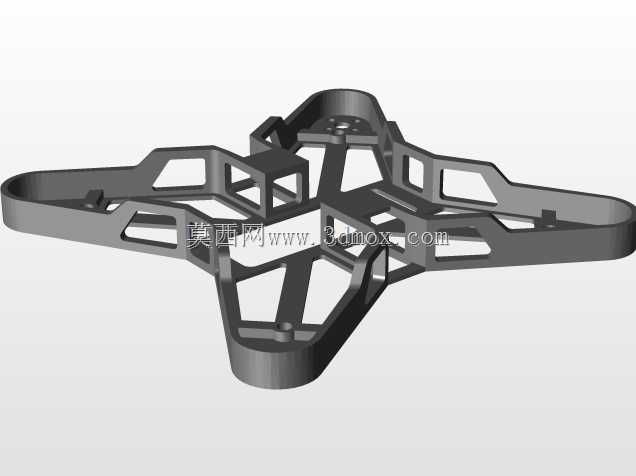

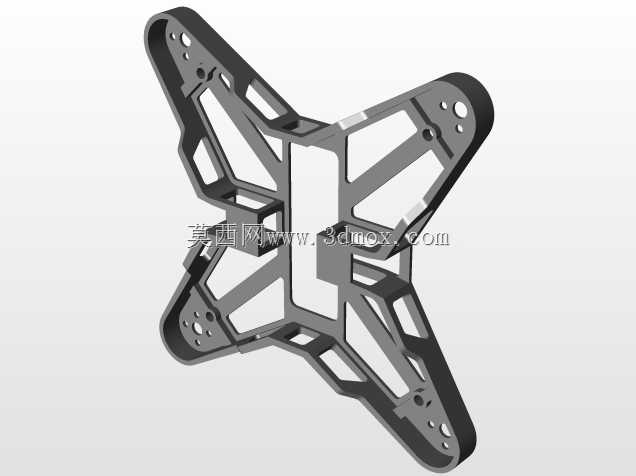

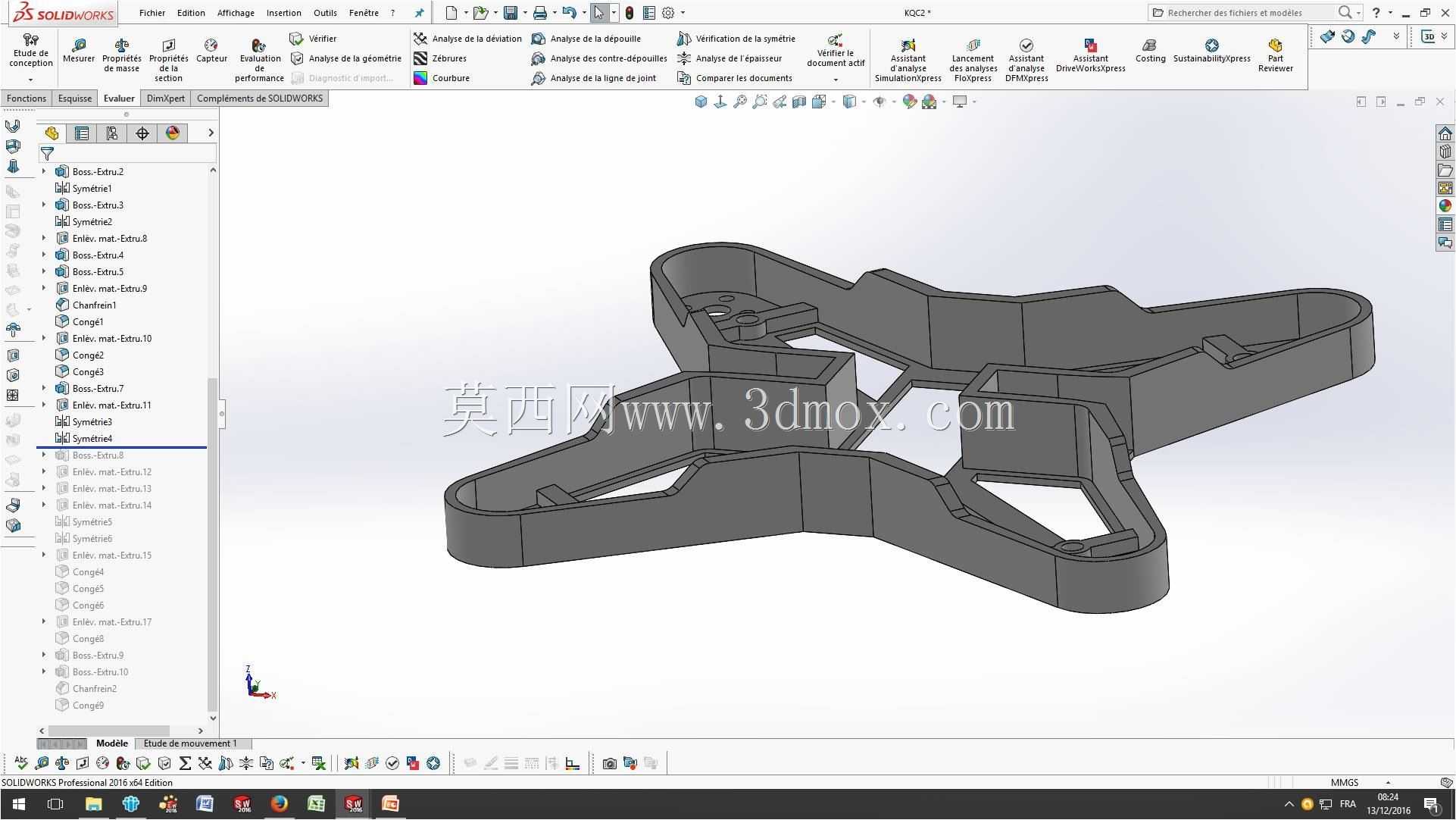

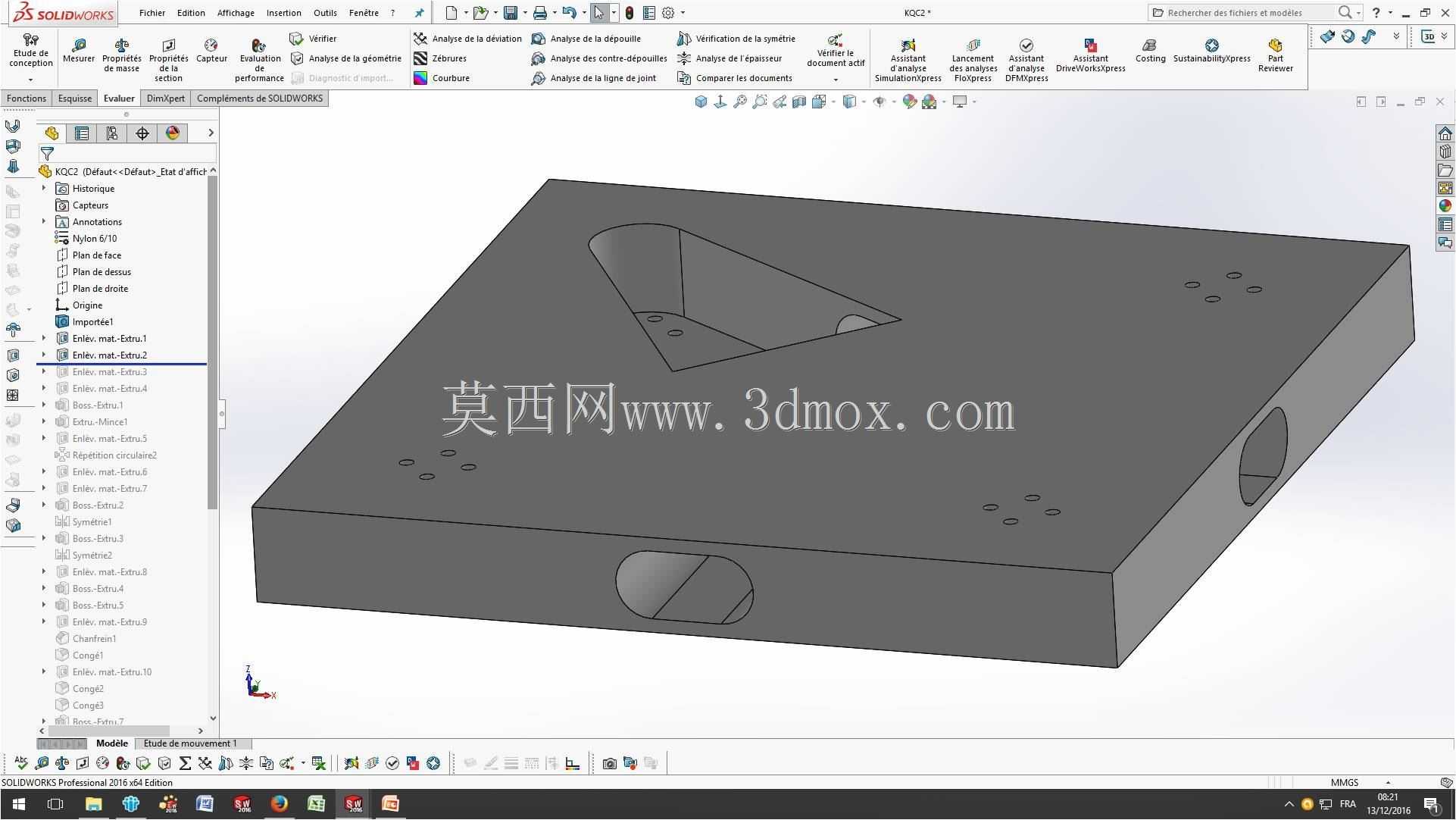

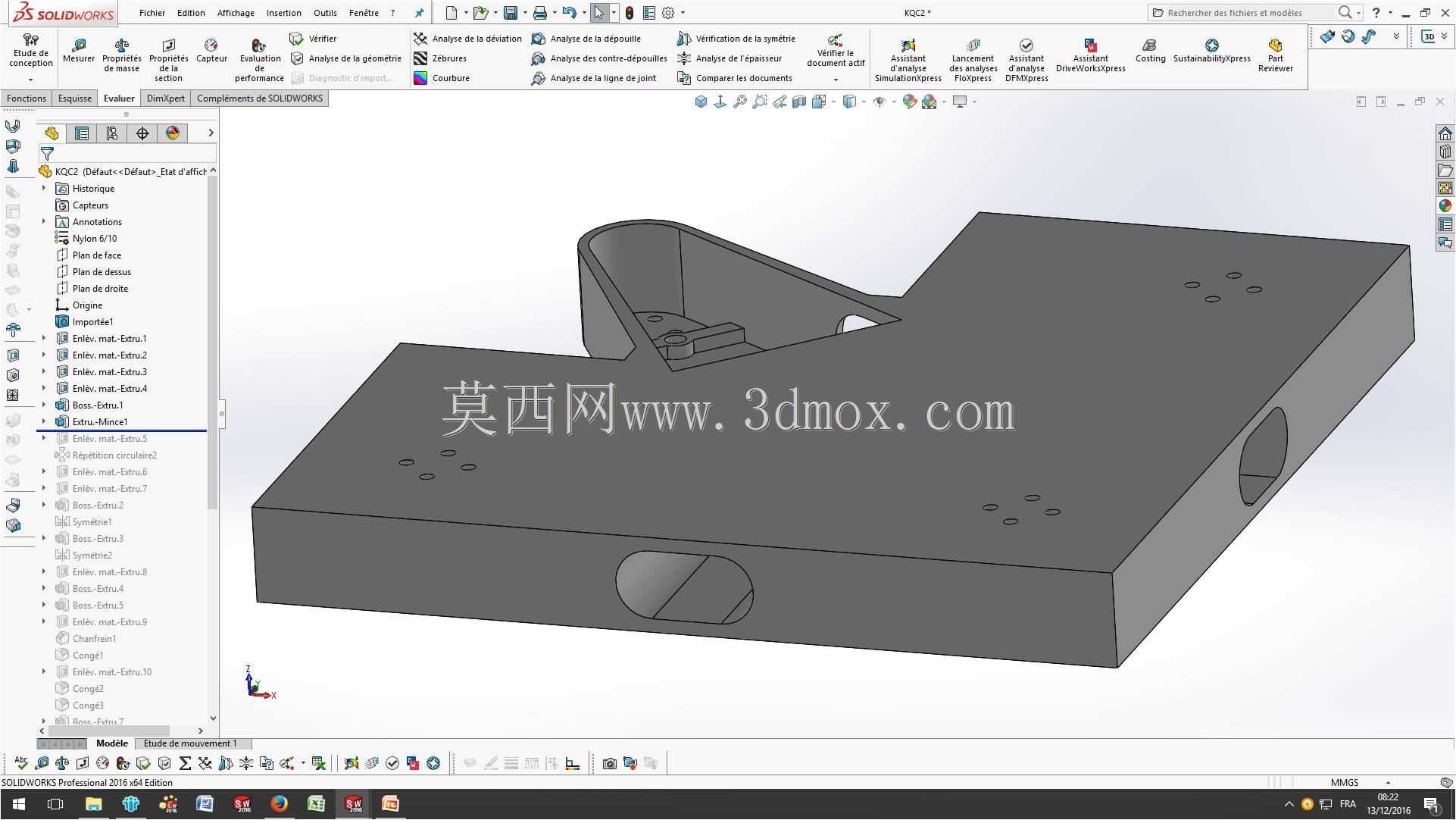

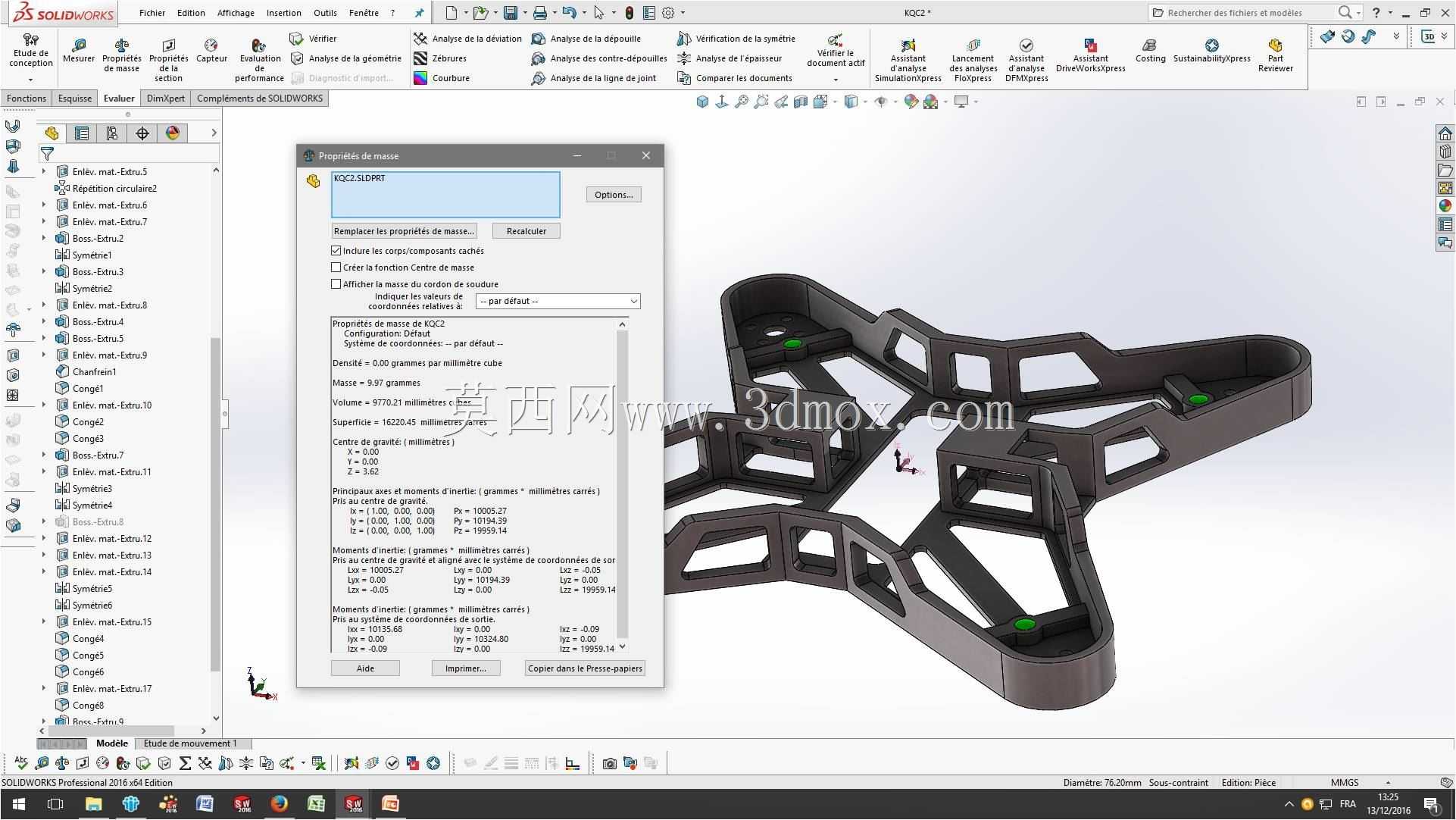

设计思路上，该结构优先保障整体刚度，在机臂受力路径上做了加强筋与镂空减重的平衡设计：机臂主体采用框架式镂空结构，在不降低抗弯、抗扭刚度的前提下最大化去除冗余材料，降低整机自重，提升飞行续航能力；四个机臂与中心框架采用一体化连接结构，减少拼接装配带来的连接间隙与结构松动风险，相比拼接式机架拥有更好的结构整体性，抗摔落冲击的表现更优。走线孔的位置精准对应电机接线方向，可让线缆以最短路径接入中心电调，减少线材长度带来的重量冗余，同时规整的走线也能降低后期维护的接线难度。

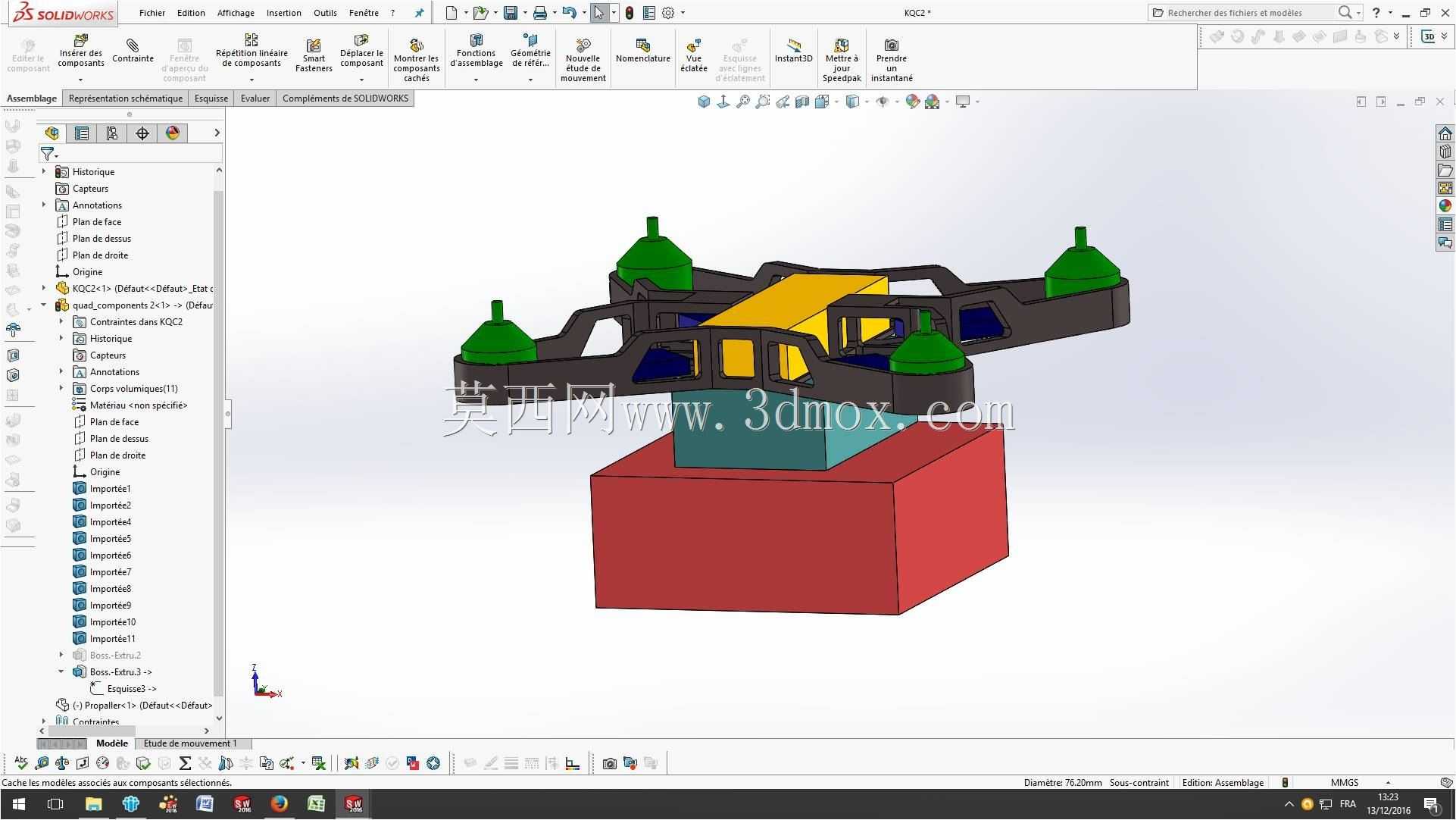

安装边界方面，该机架适配轴距在120-150mm区间的微型四旋翼机型，机臂末端的电机安装位适配1103、1104系列微型无刷电机，中心安装区域可容纳20*20mm安装孔距的标准微型飞控板，底部电池仓可容纳厚度10mm以内、长宽不超过40*40mm的2S-3S锂聚合物电池，整机装配完成后可实现室内稳定悬停、低速航线飞行，机架自身的镂空结构也能在发生轻度碰撞时通过结构形变吸收部分冲击能量，降低动力部件与飞控模块的损坏概率。
