撬装式气体测量调压计量站三维设计

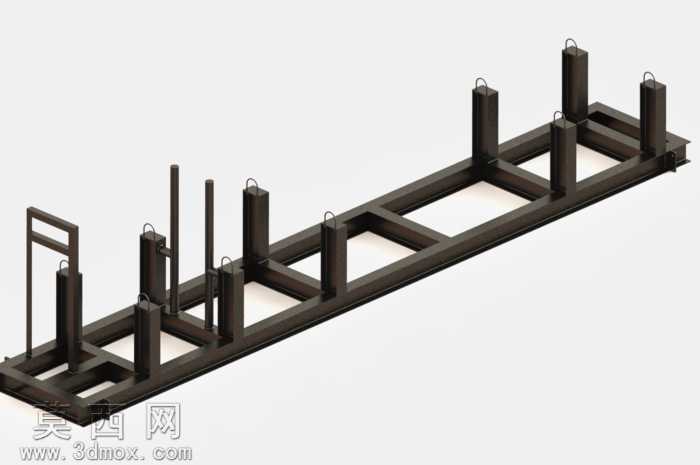

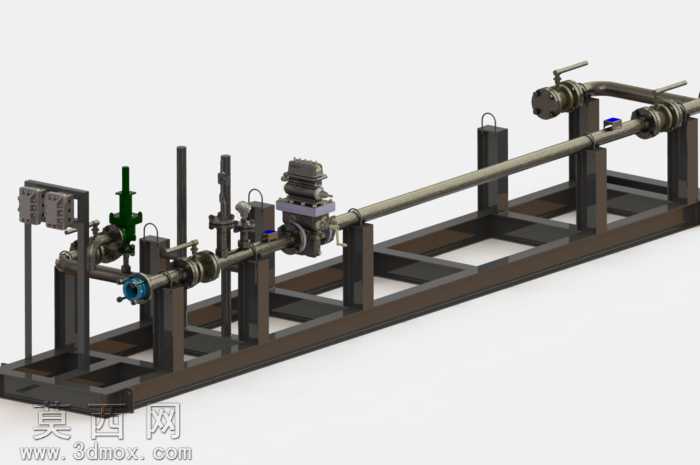

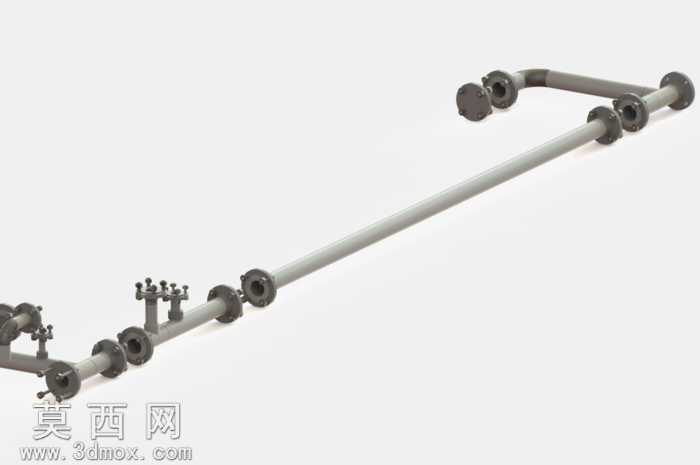

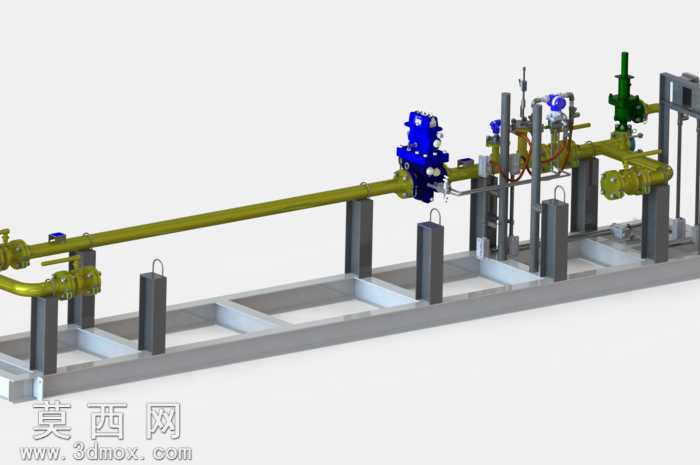

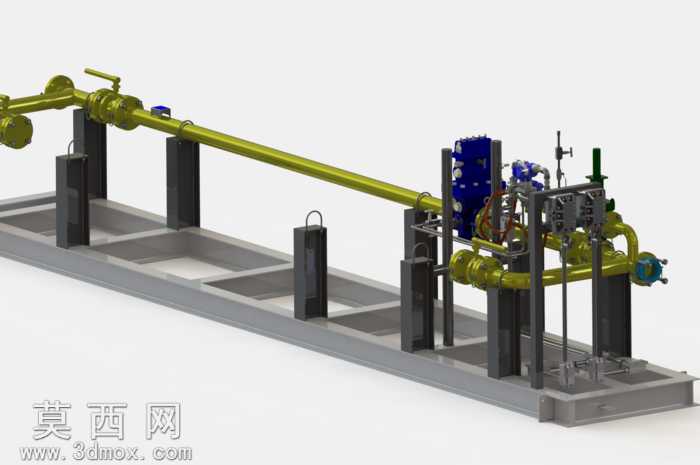

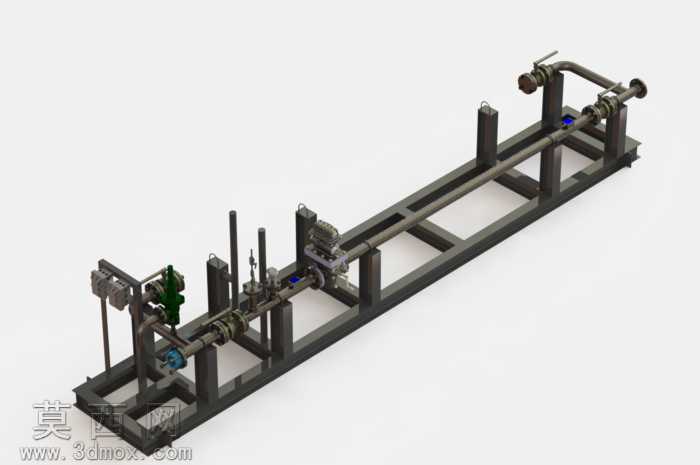

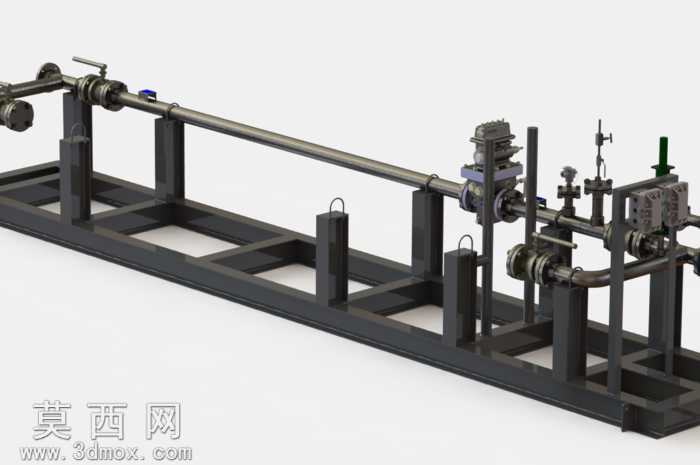

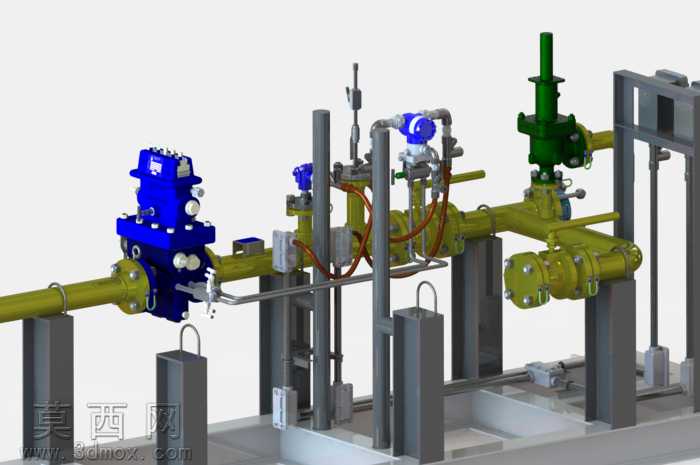

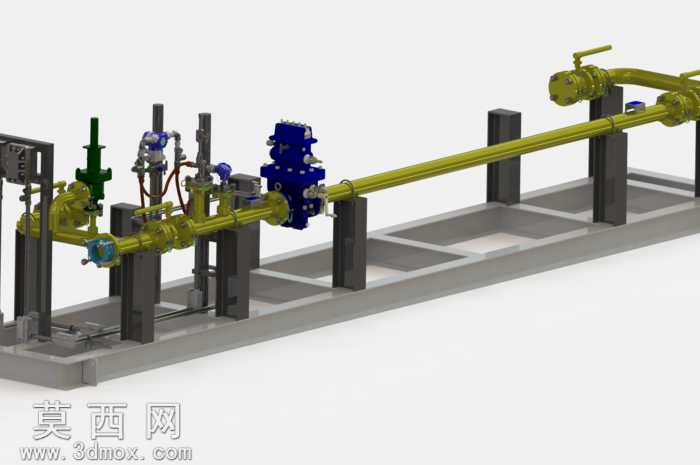

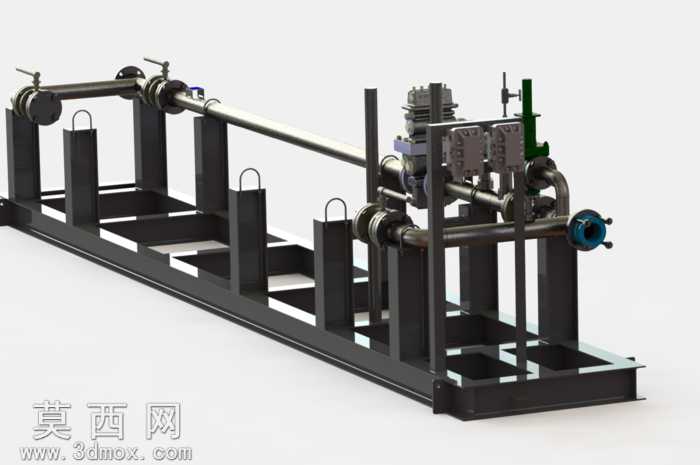

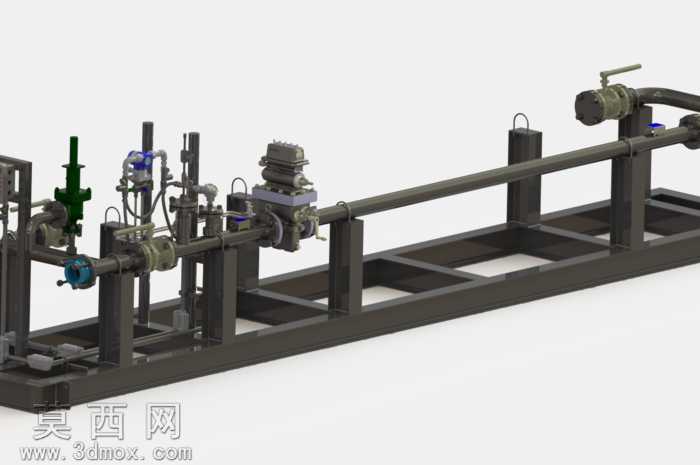

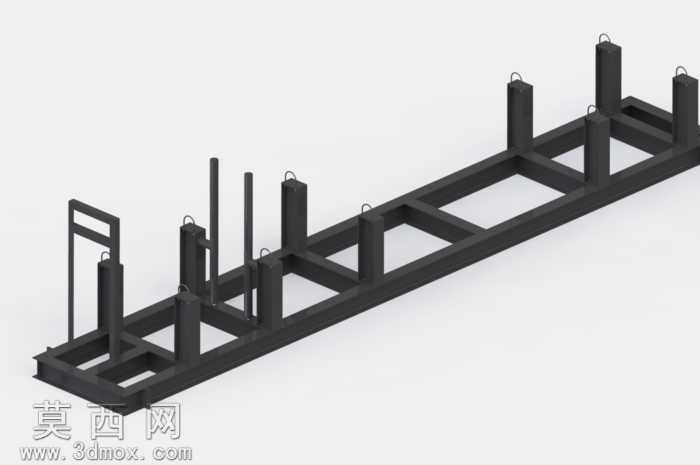

本作品为撬装集成式气体测量站三维模型，采用SolidWorks完成全参数化建模与装配设计，整体遵循工业现场撬装设备的集成化设计思路，将气体输送、调压、计量、截断等功能模块整合在统一的钢制底座框架上，实现设备的模块化预制与快速现场部署。建模过程中首先完成底座型材框架的搭建，采用标准型钢构件通过焊接装配逻辑构建支撑结构，对每一处支撑立柱、横梁的安装位置做精准定位，保证后续阀组、管路安装的基准统一。管路系统建模严格遵循工业管道设计规范，主输送长管采用等径通长结构，弯头、变径段、连接法兰均按照标准管件参数构建，管路表面赋予黄绿色工业管道防护漆材质，还原现场管线的标识规范。阀组模块包含多种功能阀门：蓝色涂装的紧急切断阀、绿色的调压阀、带执行机构的控制阀均按照实物比例完成细节建模，对阀门的手轮、执行器壳体、连接螺栓、密封面结构做精细化还原，阀门与管路的法兰连接位置添加螺栓、垫片等标准件，还原真实的装配约束关系。计量与检测模块集成了压力传感器、流量计、压差检测装置，仪表的表头、引压管、接线端子均做细节刻画，引压管按照现场布线逻辑沿管路支架排布，避免与运动部件、操作空间产生干涉。支架与附属结构部分，管路支撑采用立式支座结构，支座底部与撬装底座通过螺栓连接，顶部设置管卡结构固定管路，操作侧预留足够的阀门操作、仪表巡检空间，模型整体完成装配干涉检查，所有运动部件预留合理的活动行程，各模块之间的安装间隙符合设备检修要求。渲染阶段采用工业白模加金属质感的材质搭配，钢制底座赋予哑光灰色防锈漆材质，阀门执行器分别对应工业标准涂装色，金属管路添加轻微的反光与表面粗糙度设置，还原工业设备的真实质感，整体模型结构完整，细节丰富，可用于油气调压计量场景的方案展示、施工模拟与教学演示使用。
