FT5三维打印机铝型材拼接机架结构设计

该机架是桌面级FDM三维打印设备的核心承载基体，主要应用于个人创作、小型工坊打样、教育实训场景下的FT5规格3D打印机搭建，为整机的运动组件、挤出系统、电控模块、打印平台提供稳定的安装基准与防护支撑，从根源上降低设备运行过程中产生的振动偏移，保障长时间连续打印的成型精度。

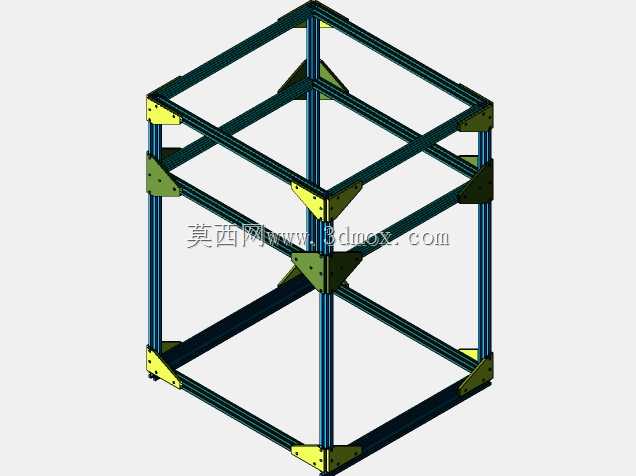

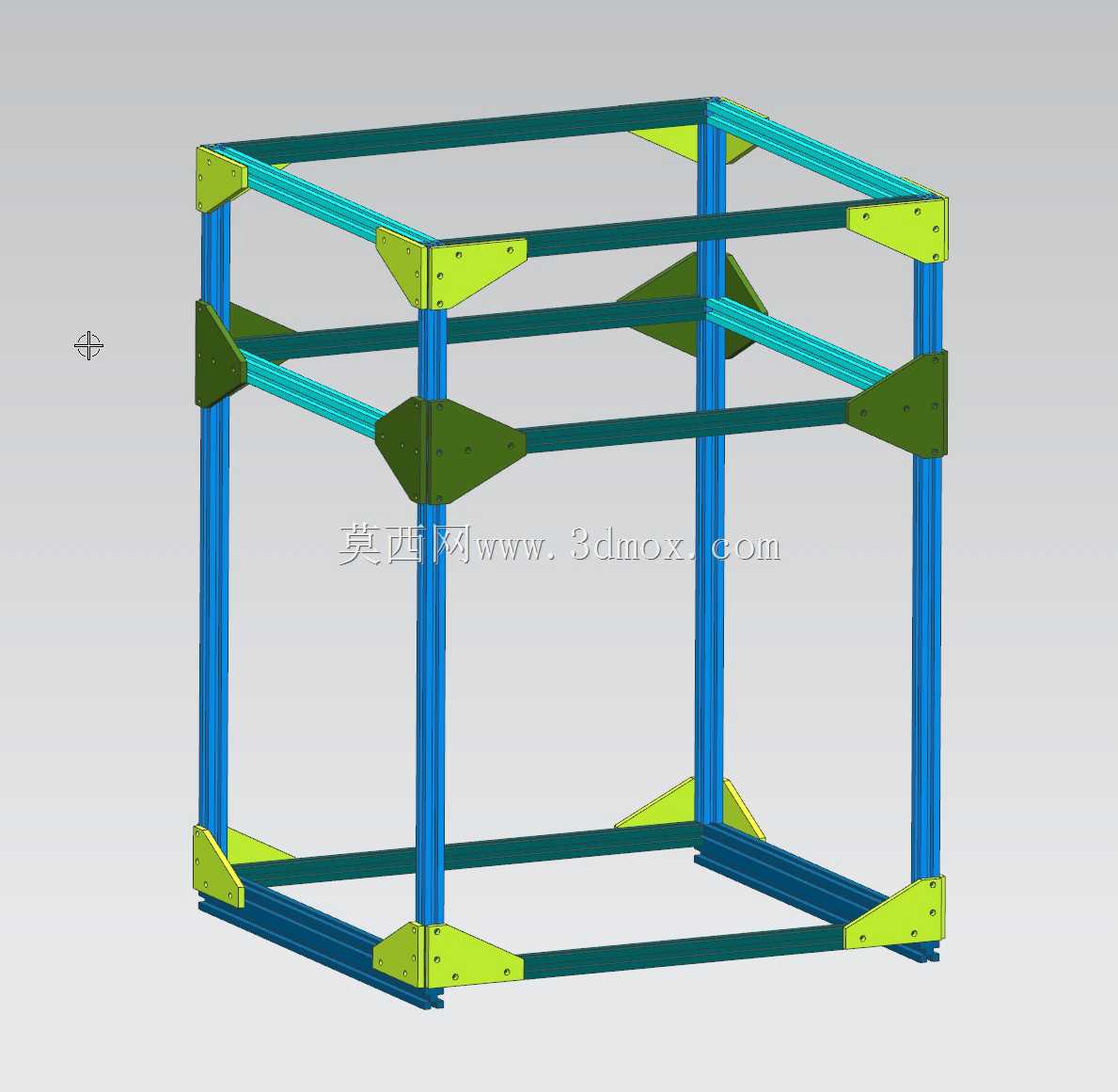

从功能特性来看，这款机架采用工业铝型材作为主体搭建材料，铝型材本身自带的标准T型槽结构可以灵活适配各类配件的安装需求，无需额外在型材上打孔攻丝，用户可根据自身改装需求调整打印平台、Z轴导轨、挤出机构的安装位置，拓展性极强。机架搭配的多组角码与连接板，分别对应型材直角连接、型材中段加固的需求，其中亮黄绿色的角件用于型材外直角的锁紧固定，深绿色的异形连接板用于框架中部的横向、纵向型材交叉位置的补强，可有效避免框架长期受力后出现的型材歪斜、连接松动问题，提升整机框架的抗扭刚性。

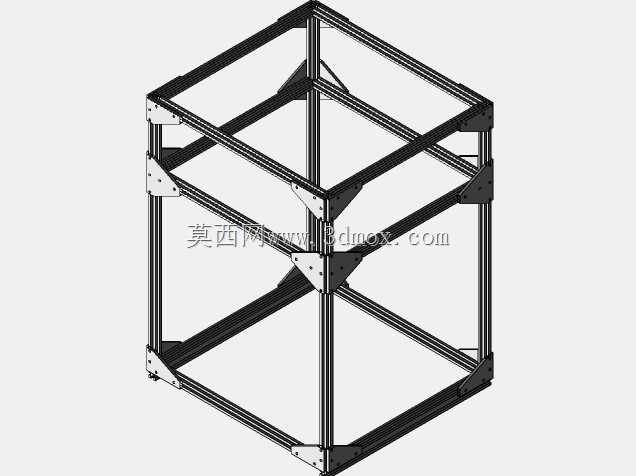

在设计思路上，这款机架采用立方体对称框架布局，整体受力均匀，上下两层的矩形框体通过四根垂直立柱连接为整体，中部增设的两层横向型材支撑梁，一方面用于分隔设备的功能区域，上层预留出打印成型的工作空间，下层可用于安装电源、主控板等电控组件，优化整机的空间利用率；另一方面中部横梁可分担立柱的受力，避免长尺寸立柱在设备运行时产生共振。所有连接点位均采用隐藏式安装设计，连接件与型材表面贴合平整，无突出的尖锐结构，既提升了机架的外观整洁度，也能避免安装调试过程中划伤操作人员。

从安装边界与尺寸适配来看，这款机架的整体外轮廓为规整立方体结构，安装时仅需占用桌面较小的方正空间，框架内部预留的成型空间可满足FT5规格设备的大尺寸打印需求，型材的端面与连接角件均预留了标准的脚轮、调平地脚安装孔位，用户可根据使用场景选择安装脚轮方便设备移位，或是安装调平地脚来调整机架水平度，进一步提升打印稳定性。框架的各连接点位均做了公差适配设计，普通用户仅需使用常规内六角扳手即可完成整机组装，无需专业的加工设备辅助，组装完成后的框架形位公差可控制在3D打印设备的精度要求范围内，不会出现运动组件安装卡滞、打印平台调平困难的问题。
