拓扑优化ULA支架格构轻量化结构

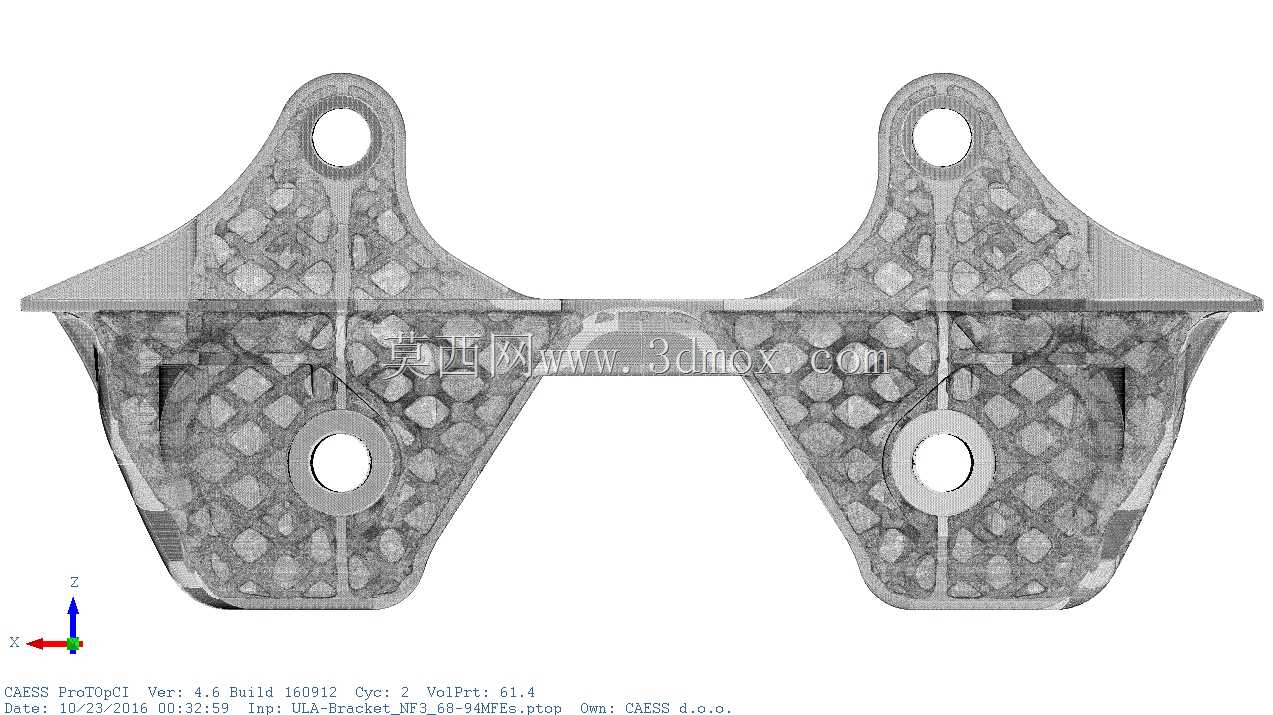

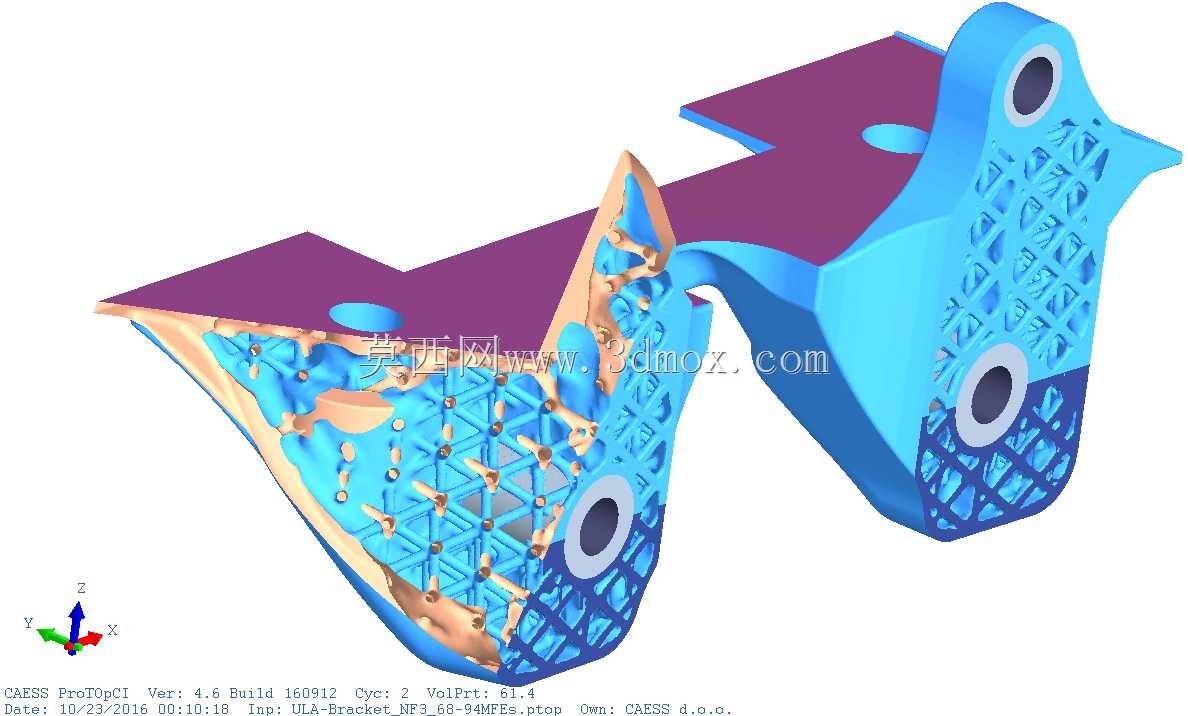

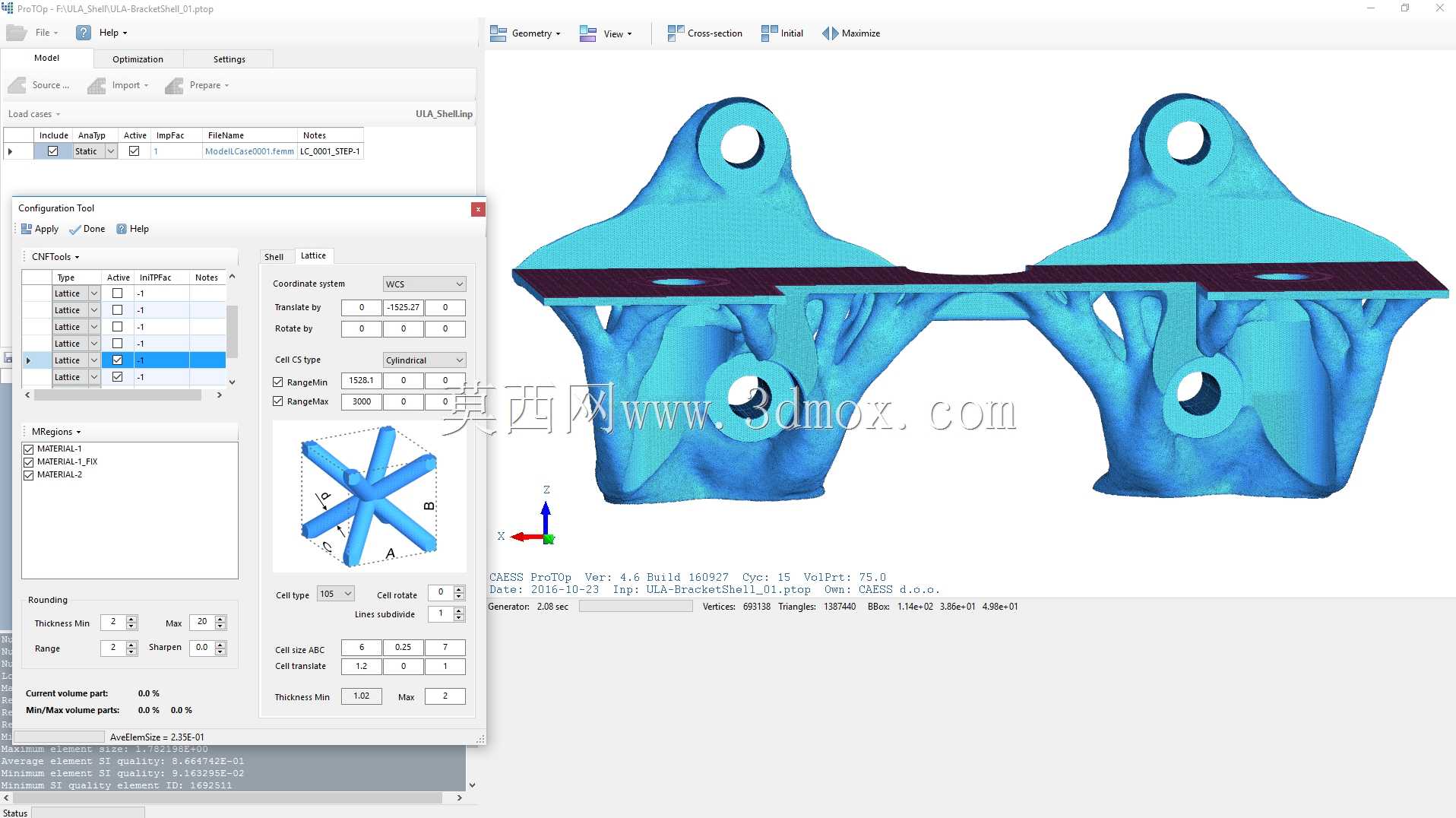

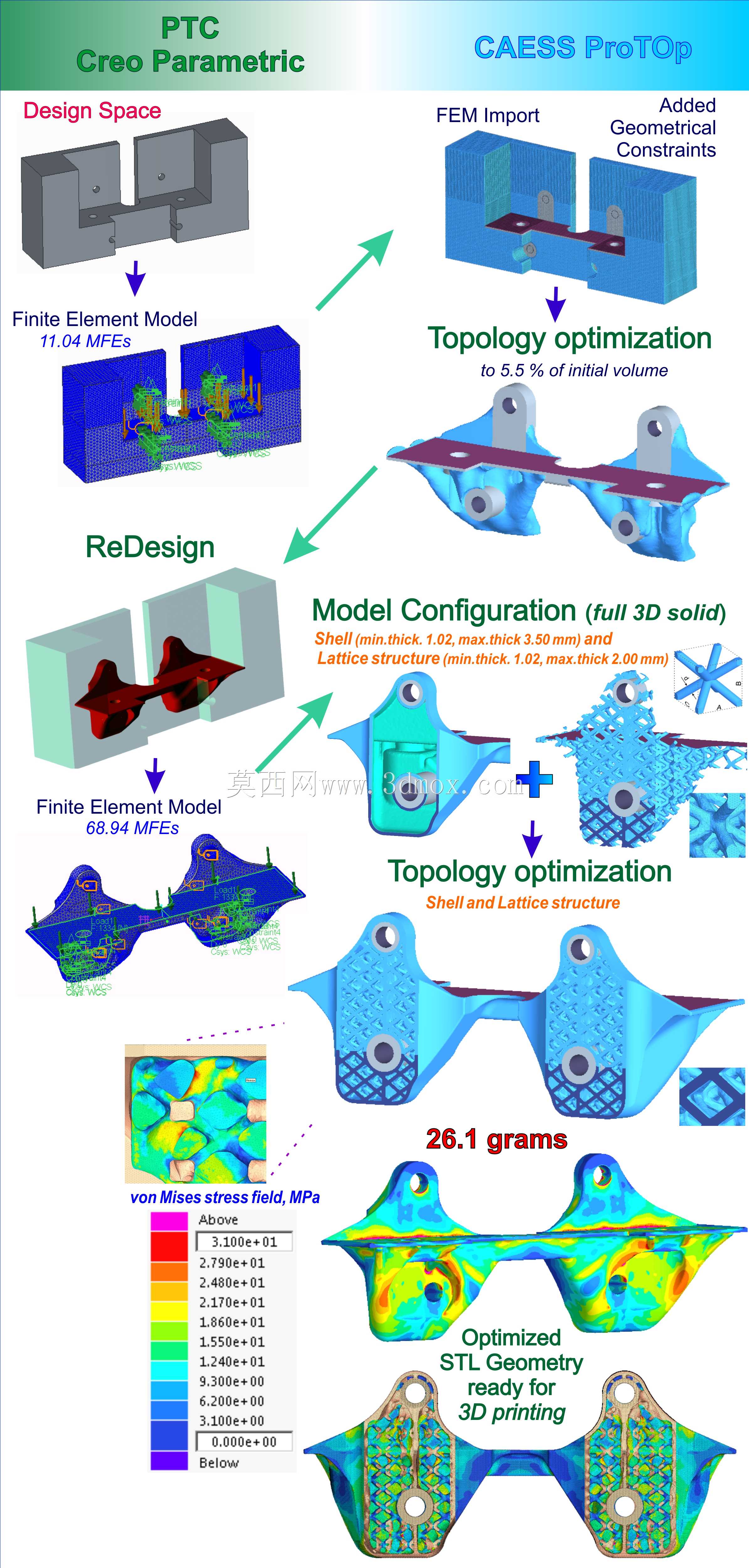

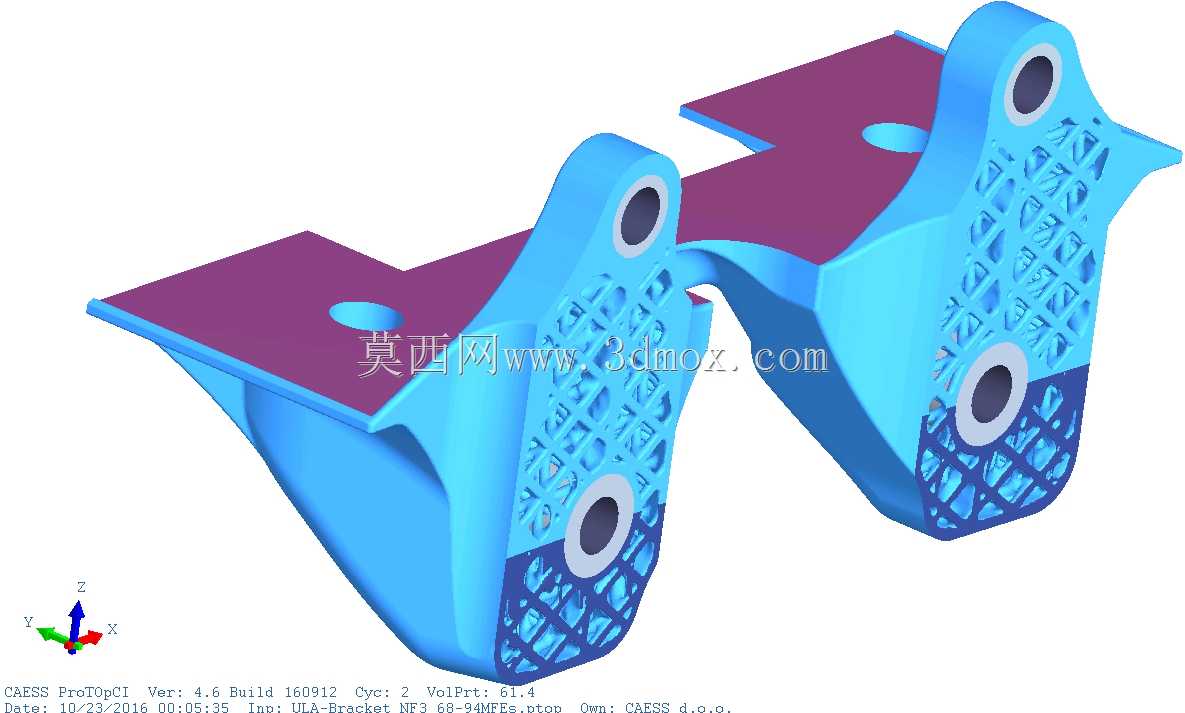

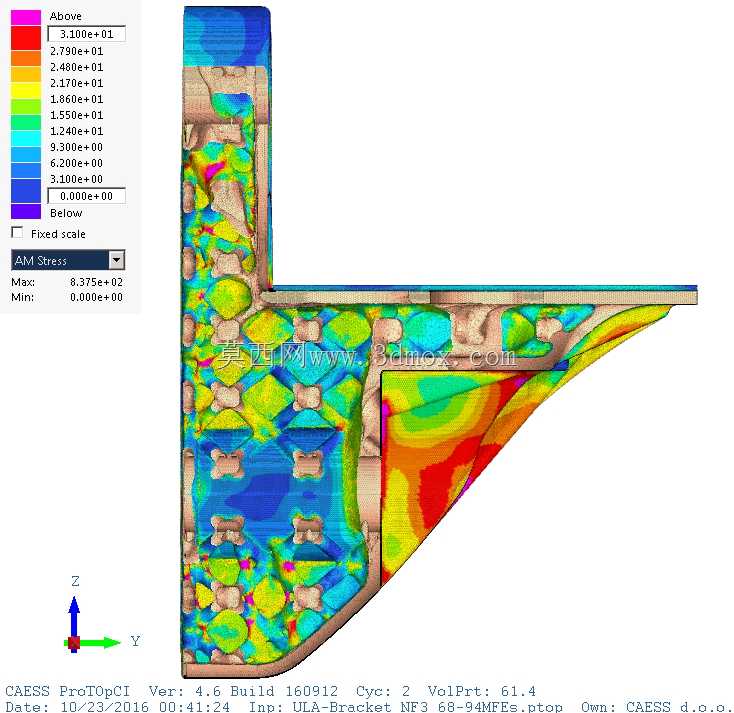

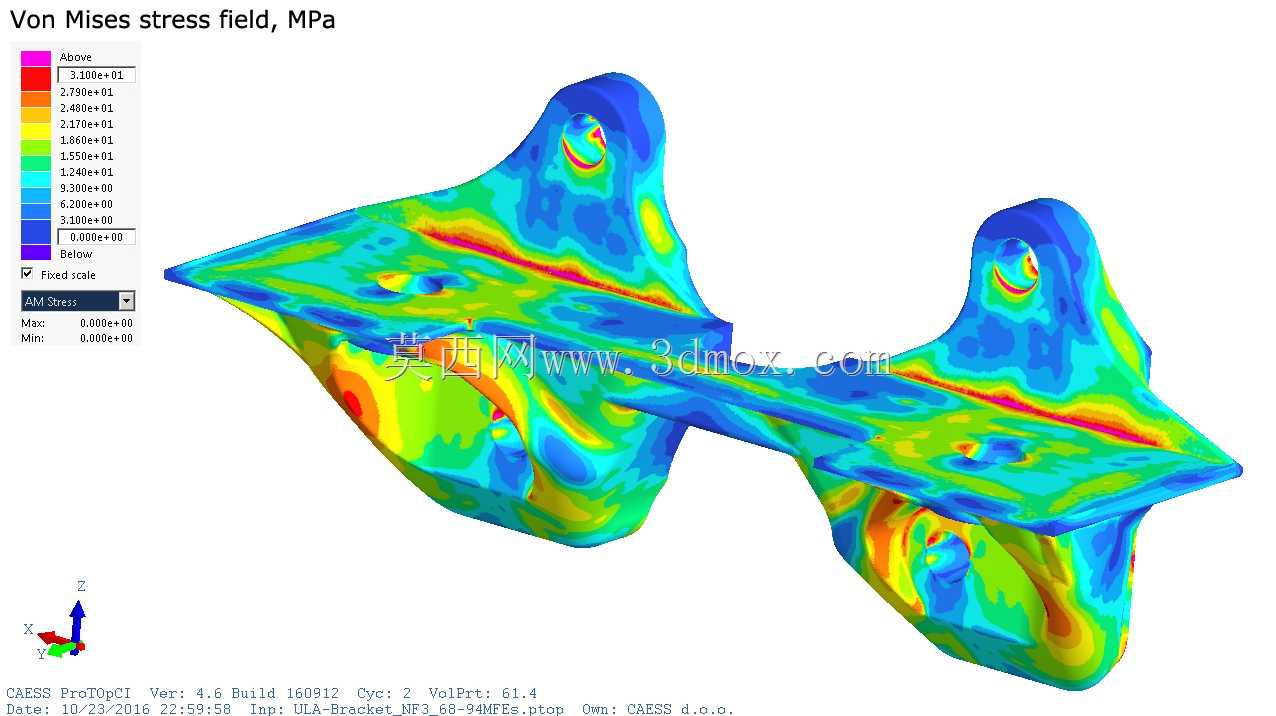

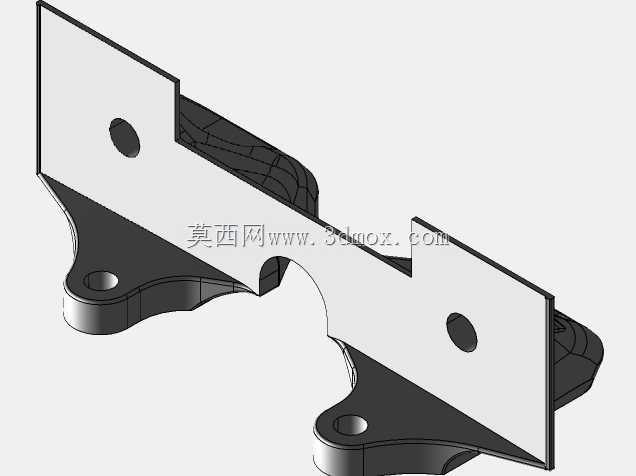

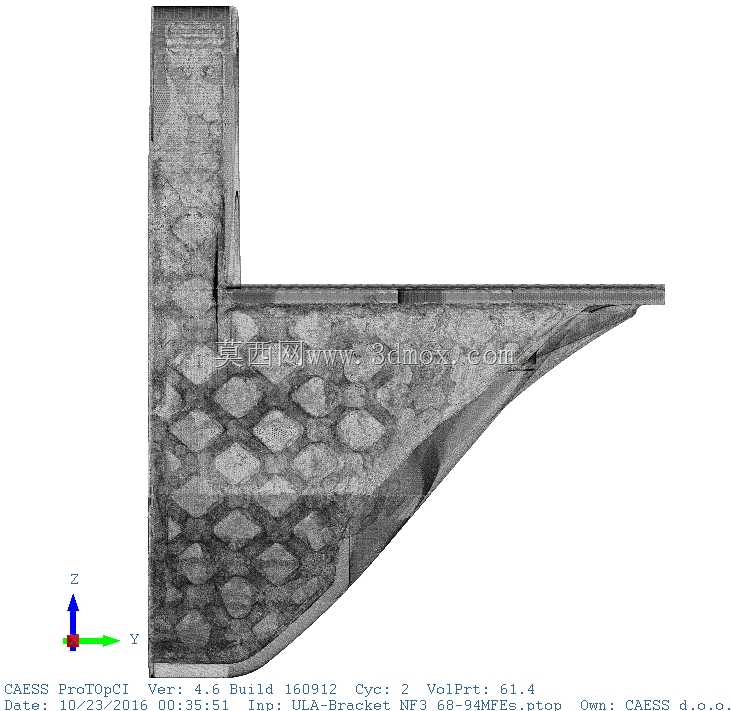

该结构件面向航天运载装备的连接支撑场景，主要用于火箭舱段内部设备与主承力结构之间的载荷传递，承担设备安装固定、飞行过程中振动冲击载荷缓冲、多向力学载荷分散的核心作用，可适配严苛的发射工况力学环境，在极端加速度、高频振动、温度交变的使用场景下保持稳定的结构性能，避免连接部位出现应力集中导致的结构失效，保障箭上设备的安装精度与运行可靠性。设计过程中采用全三维实体拓扑优化思路，以给定的安装边界、载荷工况、位移约束为基础，通过迭代计算去除非承力区域的冗余材料，最终形成网壳结合内部格构的仿生承力构型，外部保留连续的曲面壳层承担面内拉压与剪切载荷，内部填充周期性空间点阵格构承担局部屈曲载荷、吸收振动能量，同时打通内部传力路径，让每一处材料都沿主应力迹线分布，最大化材料利用效率。结构整体严格遵循预设的安装边界设计，三处带衬套的安装孔位同轴度、孔距公差满足航天装配精度要求，安装贴合面保留完整的平面加工余量区域，可直接适配现有箭体安装接口无需额外改型，整体外轮廓完全包络在原有安装空间内，不会与周边管路、线缆、相邻设备产生运动干涉。相较于传统实心铣削的同功能支架，该格构构型在保证静强度、动刚度、疲劳寿命完全满足设计指标的前提下，实现了极致的轻量化效果，整体质量控制在极低水平，可有效降低箭体结构自重，提升运载效率，同时格构结构自带的阻尼特性可更好地耗散发射过程中的振动能量，降低安装设备受到的冲击载荷，延长箭上电子设备的使用寿命。结构表面的格构单元采用变密度设计，在应力集中的孔边、载荷传递路径交汇区域加密点阵杆径，在低应力区域适当放大格构单元尺寸，兼顾承力性能与减重目标，外部曲面过渡顺滑无锐角，既可以减少3D打印过程中的支撑添加，也能避免应力集中带来的断裂风险，适配金属增材制造工艺要求，打印完成后仅需对安装贴合面、孔位进行少量精加工即可投入使用，无需复杂的后续去余量加工。
