拓扑优化型GE航空发动机安装支架结构

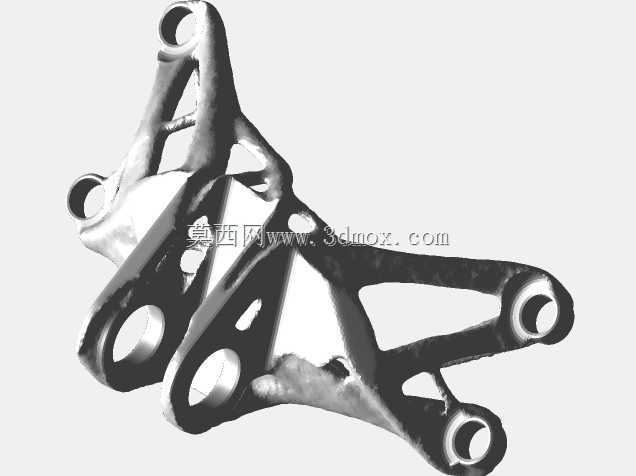

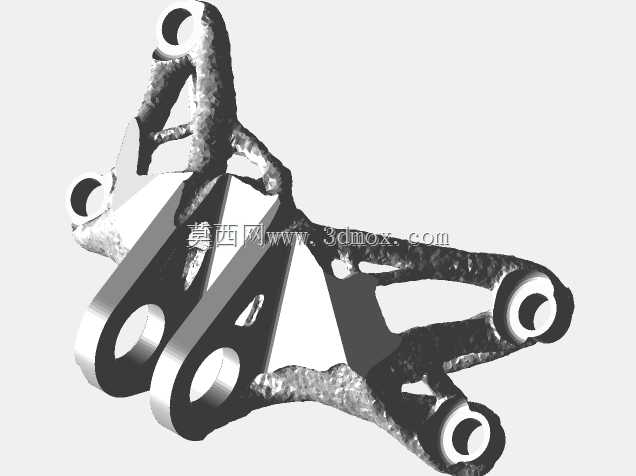

　　航空动力系统的安装连接环节中，支架类承力构件的性能直接决定动力单元与机身结构的连接可靠性，这类构件需要同时承受发动机工作过程中的持续振动、交变载荷以及飞行工况下的多向冲击力，传统等截面铸造或铣削支架往往存在冗余质量过大、应力分布不均的问题，在航空装备对减重要求极高的场景下，冗余结构不仅会增加整机自重，还会提升燃油消耗、降低有效载荷上限。这款经过拓扑优化的发动机安装支架，在设计阶段就以给定的安装边界、载荷工况作为约束输入，将非承力路径上的材料逐步剔除，最终把结构质量压缩至初始设计的15%，同时保证所有安装点位的静强度、疲劳寿命满足工况要求。从结构形态来看，四个角点的安装孔位保留了足够的局部补强厚度，孔周区域做了环形加强结构，

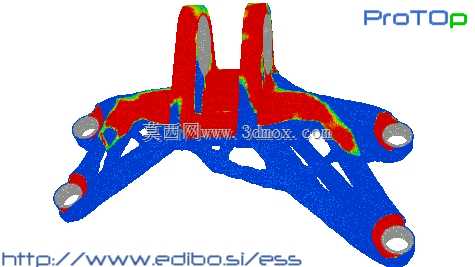

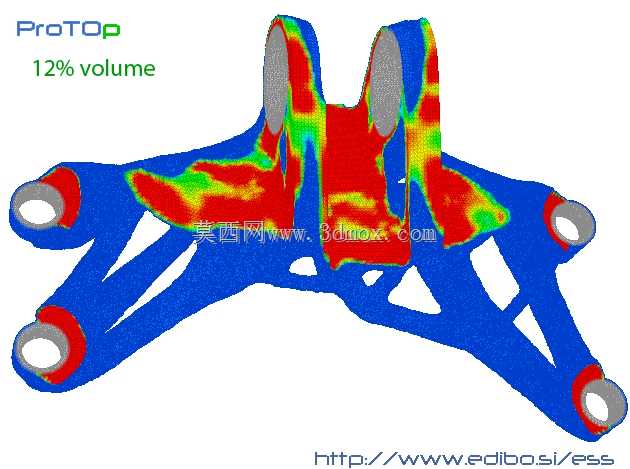

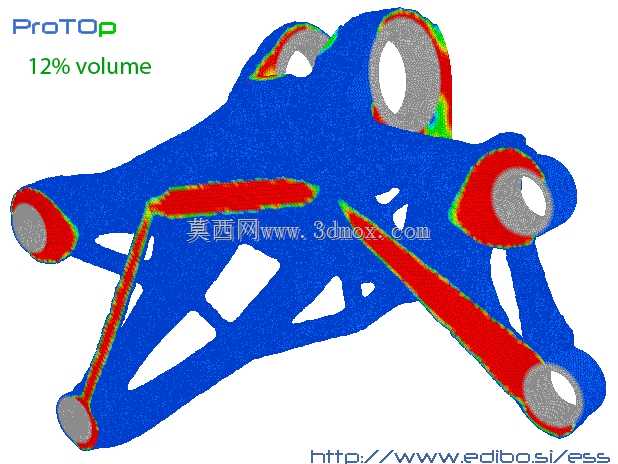

　　避免螺栓预紧力造成的局部压溃，也能分散安装面的接触应力；主体承力路径顺着载荷传递方向形成连续的变截面筋条，红蓝分色的应力云图显示，高应力区域集中在主承力筋的上部连接段，这部分保留了充足的材料厚度，而低应力区域则通过镂空、减薄处理去除多余材料，完全规避了传统设计中“为安全盲目加厚”的弊端。实际装机场景中，这类支架需要匹配发动机机匣的安装点位与机身承力框的连接接口，四个下端安装孔对应机身侧的固定点位，上部两个叉形连接端对接发动机的安装吊点，所有孔位的同轴度、端面平面度都需要满足航空装配的公差要求，避免装配过程中产生附加内应力。设计过程中需要反复迭代载荷工况，涵盖地面试车、起飞爬升、巡航、机动飞行、着陆冲击等多种典型工况下的载荷组合，

　　确保每一处保留的材料都处于最优的应力区间，不会出现局部应力集中导致的疲劳失效，同时镂空结构也为发动机周边的管路、线束排布预留了充足的穿越空间，不会与周边附件产生运动干涉。相比传统支架，这种拓扑优化结构在相同承载能力下自重更低，能有效降低动力系统的安装重量占比，对于提升航空装备的航程、载荷能力都有实际工程价值，其设计思路也可以复用到其他对重量、强度有双重严苛要求的承力构件开发中，为同类安装支座的轻量化设计提供可参考的结构范式。
