辐条式带衬边起重滑轮三维结构设计

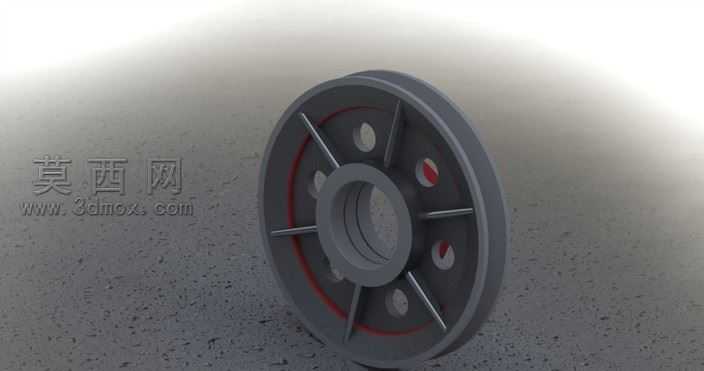

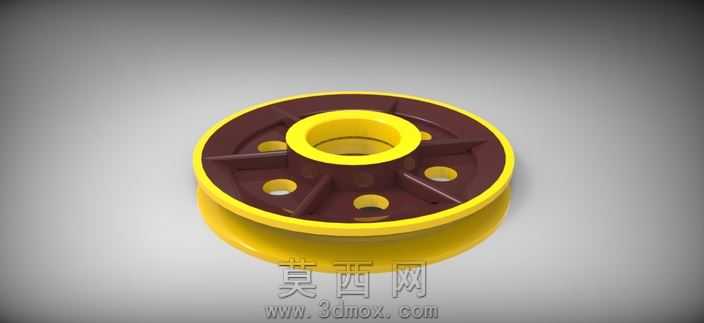

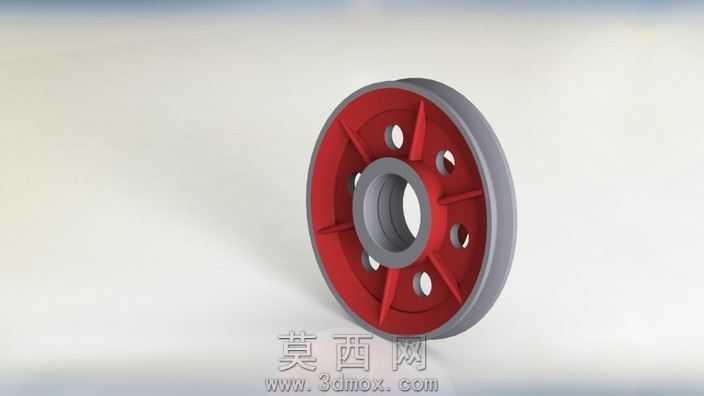

本滑轮模型采用SolidWorks完成全参数化三维建模，整体设计围绕起重、导向场景的实用需求展开，建模过程遵循机械设计的基准统一原则，以滑轮中心轴线为核心基准，依次完成轮毂、辐条、轮缘、外圈衬边的特征构建。轮毂部分采用阶梯通孔设计，适配不同规格的转轴安装需求，建模时通过旋转凸台特征完成主体轮廓，再对安装接触面做倒角处理，消除锐边的同时提升装配贴合度；辐条采用六根均匀分布的加强筋结构，每根辐条沿轮体径向延伸，与轮毂、轮缘做圆角过渡连接，既保证轮体整体结构强度，又通过镂空设计有效降低整体自重，辐条间的圆形减重孔采用圆周阵列特征生成，孔位与辐条位置错位排布，避免应力集中问题。轮缘外侧设计有一圈灰色耐磨衬边，建模时通过单独的凸台特征生成，与红色轮体主体形成清晰的材质区分，衬边的圆弧槽面严格匹配绳索的接触弧度，保证绳索运行时的贴合度，减少运行过程中的磨损与滑脱风险。渲染阶段采用双材质分配方案，轮体主体赋予哑光红色工程塑料材质，模拟高强度尼龙轮体的质感，表面添加细微的磨砂纹理提升真实感，外圈衬边赋予深灰色耐磨橡胶材质，调整材质的粗糙度与反光参数，还原橡胶材质的哑光防滑特性；场景搭建采用柔和的三点布光，主光源从斜上方45度投射，勾勒轮体的轮廓层次，辅光源补全暗部细节避免阴影死黑，添加微弱的环境反射效果，让材质表现更贴近真实工业产品的视觉效果。设计过程中充分考量滑轮的受力特性，辐条的厚度、轮缘的宽度、轮毂的轴向长度均参照通用起重滑轮的设计规范设定，各连接部位的圆角半径经过反复调整，在保证结构强度的前提下优化模型的拓扑结构，避免建模过程中出现零厚度、重叠面等几何错误，所有特征均保留完整的参数化历史记录，可根据实际使用需求调整轮体直径、安装孔径、辐条数量等核心参数，适配不同载荷、不同安装场景的使用要求。
