五叶曲面螺旋桨式风扇叶片结构设计

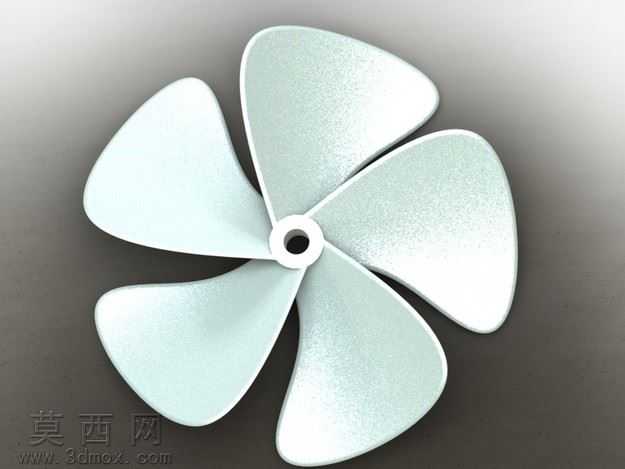

本作品为五叶螺旋桨式风扇叶片三维设计模型，建模阶段采用SolidWorks软件完成全参数化构建，首先以中心安装轴孔为定位基准，绘制轮毂基体的回转截面，通过旋转凸台命令生成带中心安装孔的轮毂主体，精准控制轮毂的轴向厚度、中心通孔直径与外缘过渡圆角，保证后续叶片安装的定位精度。叶片部分采用曲面建模思路，先基于流体力学效率需求绘制各截面的翼型轮廓线，通过投影曲线、放样曲面命令生成单张叶片的光滑曲面，曲面构建过程中反复调整叶根到叶尖的弦长变化、扭转角度与曲面弧度，让叶片从靠近轮毂的厚壁根部平滑过渡到薄壁叶尖，既保证叶根位置的结构强度，又让叶尖区域符合气流导向的曲面要求，减少转动过程中的风阻与紊流产生。完成单叶片建模后，通过圆周阵列命令以轮毂中心轴为阵列基准，均匀阵列生成五片等角度分布的叶片，阵列过程中严格校验每片叶片的角度公差，保证五叶的动平衡基础精度，避免后续转动时出现偏载震动问题。模型完成实体合并后，对所有棱边位置做圆角过渡处理，消除尖锐棱角，既符合实际产品的注塑成型工艺要求，避免应力集中导致的叶片断裂问题，也让整体外观更流畅自然。渲染阶段采用哑光浅白塑料材质，模拟常用风扇叶片的PP或ABS材质质感，调整材质的粗糙度与反光度参数，还原塑料件细腻的哑光表面效果，搭配渐变灰色背景突出叶片的曲面光影变化，通过多角度光源照射展现叶片的曲面弧度与厚度变化，清晰呈现五叶均匀分布的结构特征。整体设计兼顾气动效率与结构合理性，曲面过渡顺滑无破面，各部分尺寸比例协调，既可以作为小型散热风扇、船用螺旋桨的设计参考原型，也可用于3D打印验证、流体仿真分析的基础模型，能够直观展现螺旋桨式叶片的曲面造型逻辑与结构设计要点。
