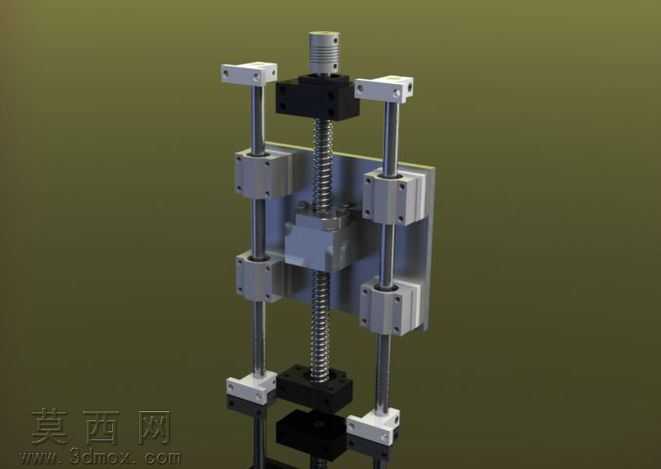

双光轴滚珠丝杠直线Z轴升降滑台结构

该Z轴升降滑台采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动设计规范，对各零部件的装配公差、配合间隙进行了精准约束，确保虚拟装配状态下无干涉问题，可直接用于后续工程出图或运动仿真验证。整体渲染采用哑光金属材质体系，安装基板赋予磨砂铝合金材质，通过调整粗糙度参数还原工业铝件表面细腻的漫反射质感；滚珠丝杠、导向光轴采用抛光轴承钢材质，添加微弱的环境反射效果凸显金属加工面的光洁度；丝杠螺母座、端部固定块采用发黑处理碳钢材质，通过降低明度、提高粗糙度区分不同金属部件的工艺特征，滑台底部添加柔和的地面反射效果，强化整体结构的立体感与工业质感。结构设计上采用双平行光轴作为导向支撑，搭配中间布置的滚珠丝杠作为传动核心，光轴两端通过立式支撑座固定在安装基准面上，丝杠两端配置推力轴承座抵消轴向载荷，安装基板通过直线轴承与两侧光轴滑动配合，中部与丝杠螺母刚性连接，顶部设置联轴器用于连接驱动电机，可将电机的旋转运动精准转化为基板的直线升降运动。设计过程中重点考量了传动刚性与运动平稳性，双光轴对称布局可有效抵消偏载带来的倾覆力矩，滚珠丝杠的选用保证了传动精度与传动效率，基板表面预留的阵列安装孔位可适配不同负载的安装需求，端部支撑座的标准化设计便于后期维护更换部件，整体结构紧凑、传动顺畅，可广泛应用于小型自动化设备的垂直位移调节场景。
