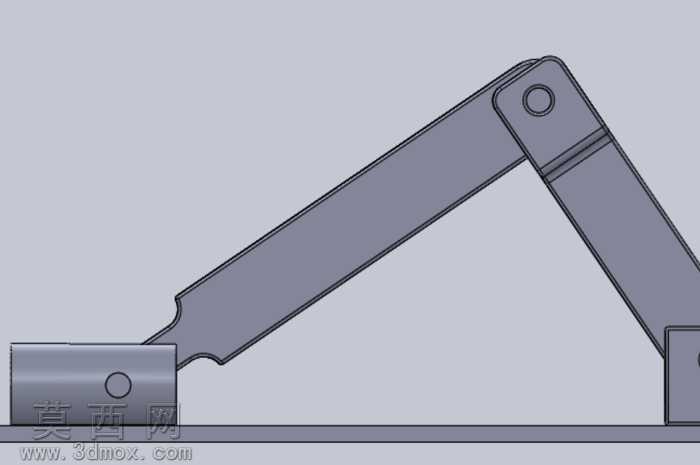

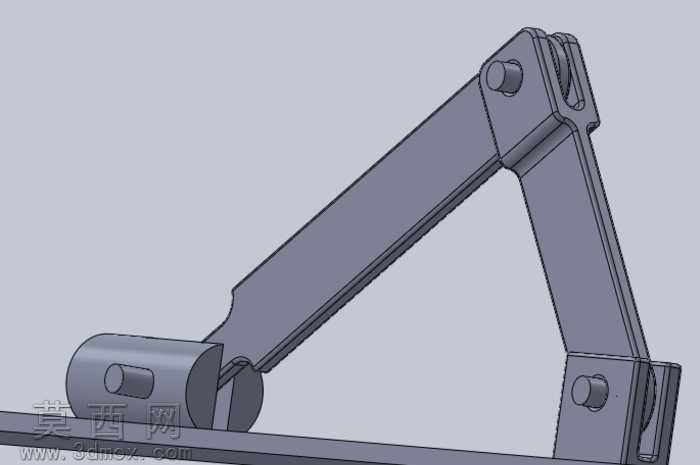

经典曲柄滑块传动机构三维结构设计

本作品为经典曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械原理中曲柄滑块机构的运动几何约束，先确定曲柄回转中心、滑块运动导轨的基准轴线，再根据预设的曲柄回转半径、连杆长度参数完成各构件的轮廓绘制。建模时首先构建曲柄零件，以回转中心为基准绘制带铰接孔的盘状或杆状曲柄基体，保证铰接孔与回转中心的同轴度公差符合机构运动要求，孔位边缘做倒角处理避免应力集中；随后构建连杆零件，两端分别设置与曲柄、滑块配合的铰接孔，杆身采用等强度的变截面设计，在保证结构刚度的同时减少不必要的材料冗余，铰接孔内预留了销轴配合的间隙量，符合实际机械装配的公差要求；最后构建滑块零件，以导轨面为基准设计滑块的滑动配合面，滑块与连杆连接的铰接座与滑块本体做一体化建模，保证连接部位的结构强度，滑动面做平整化处理，还原实际滑块与导轨的低摩擦配合特性。装配阶段按照实际机构的装配逻辑添加配合约束，首先将曲柄与固定机架添加回转配合，限定曲柄仅能绕固定轴线做整周回转，再将连杆一端与曲柄的偏心铰接孔添加同轴配合，另一端与滑块的铰接座添加同轴配合，最后将滑块与固定导轨添加线性移动配合，完整还原曲柄整周回转时带动连杆摆动、进而驱动滑块沿导轨做直线往复运动的运动逻辑。材质渲染阶段，各构件均采用工业机械常用的金属材质，曲柄与连杆赋予调质钢材质，表面做哑光金属质感处理，滑块赋予耐磨铸铁材质，表面做略带粗糙质感的摩擦面效果，铰接孔内壁做略微高亮的金属光泽处理，还原销轴铰接部位的加工表面特征，机架导轨部分做灰铸铁的哑光质感，整体渲染效果贴近实际工业设备中的机构外观，清晰区分不同构件的功能属性。该机构的设计严格遵循曲柄存在的条件，即曲柄长度与连杆长度的比值满足整周回转的几何要求，避免运动过程中出现死点或卡滞问题，各铰接部位的结构设计均考虑了实际装配中销轴的安装空间，滑块的行程参数与曲柄回转半径精准对应，可直观演示将回转运动转化为直线往复运动的传动过程，可作为机械原理教学演示、相关传动设备结构设计参考的三维模型使用，清晰展现平面连杆机构的典型结构特征与运动传递逻辑。
