手持式电磨适配木材边缘开槽定位夹具

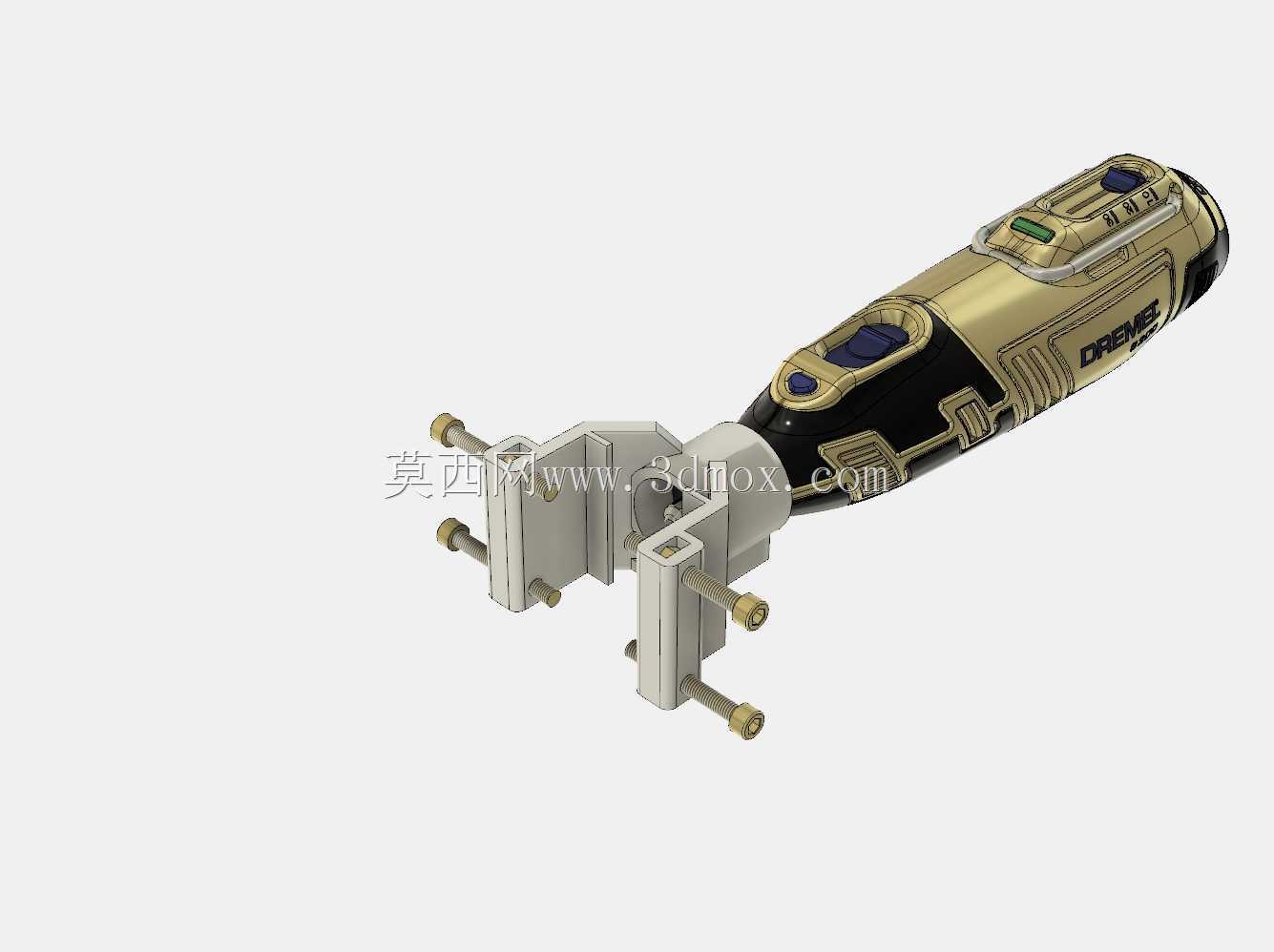

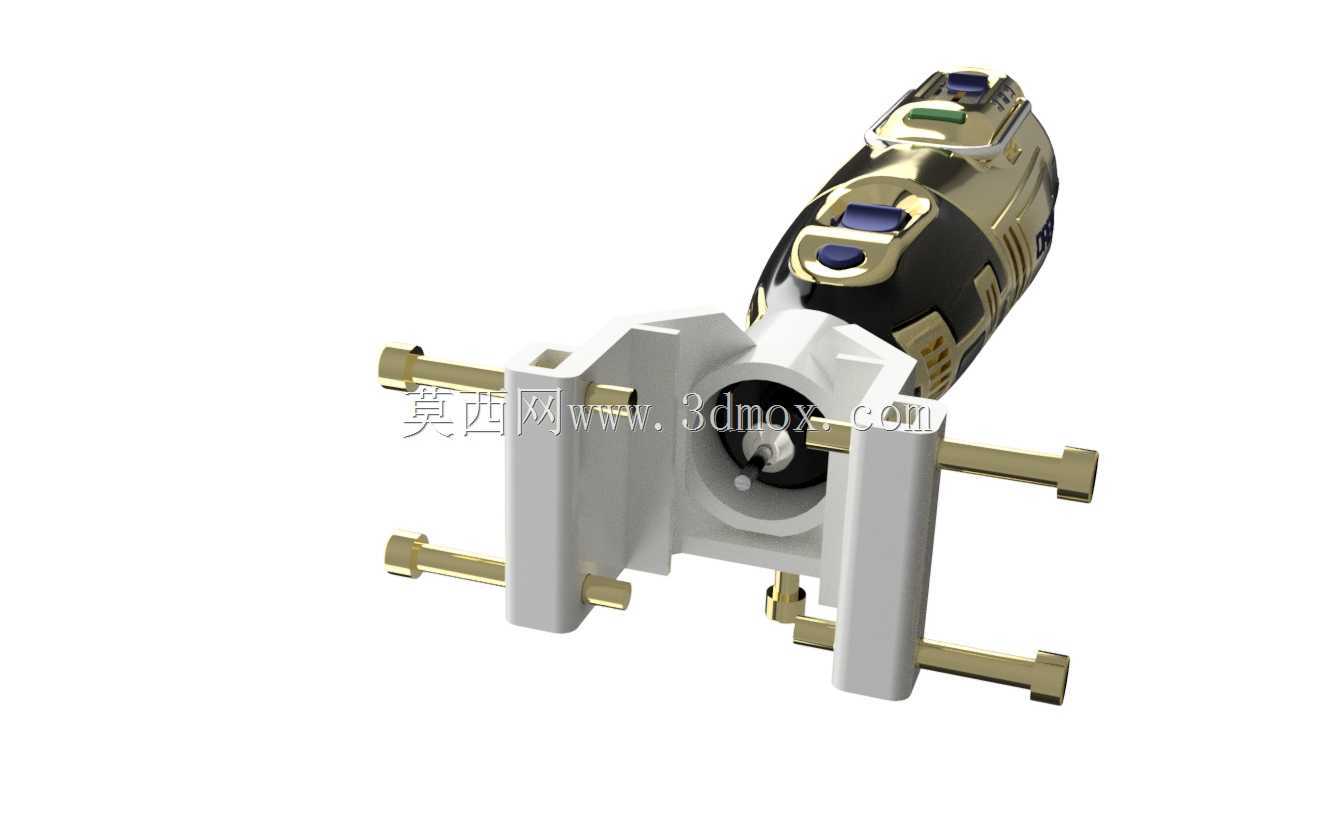

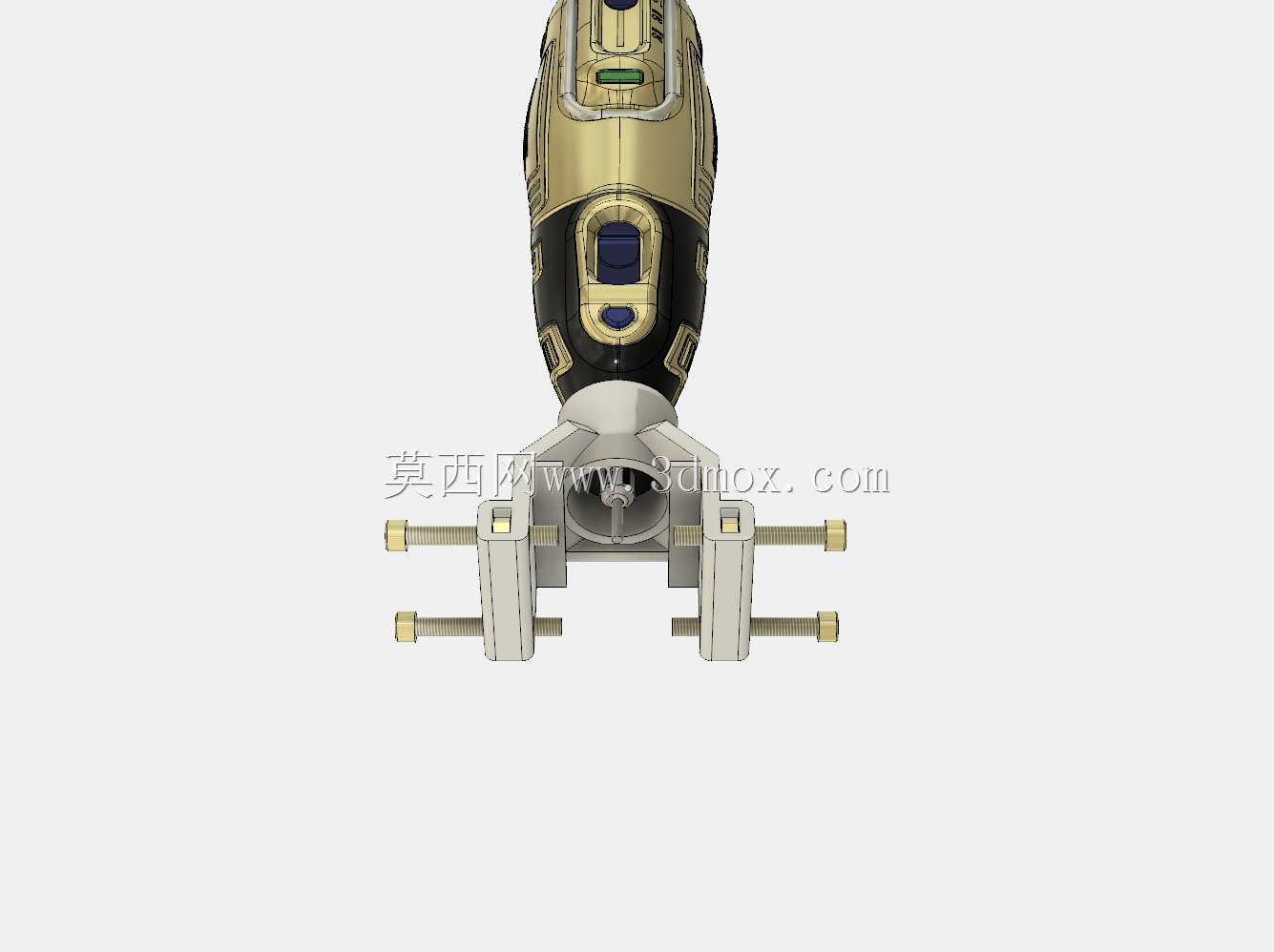

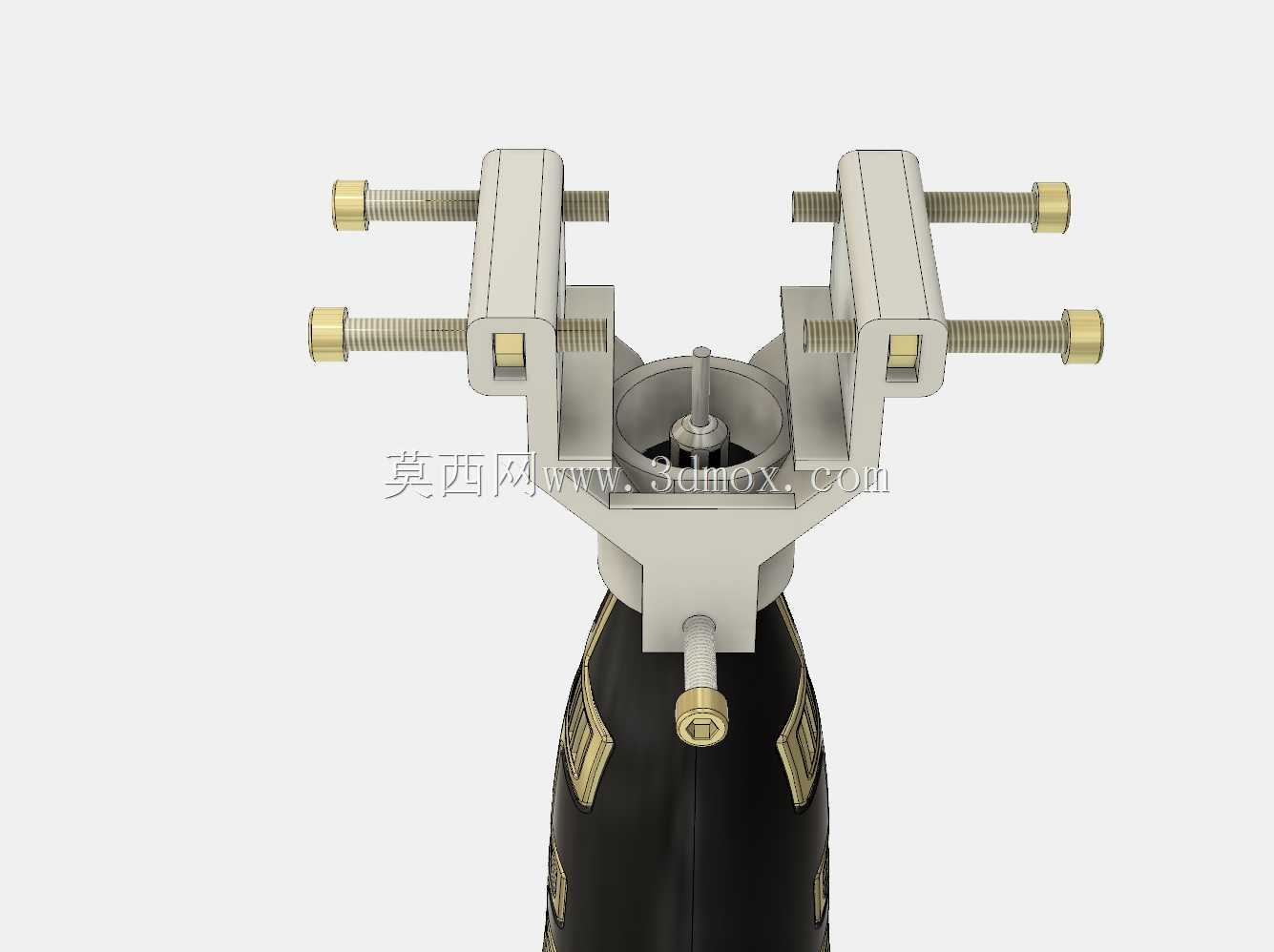

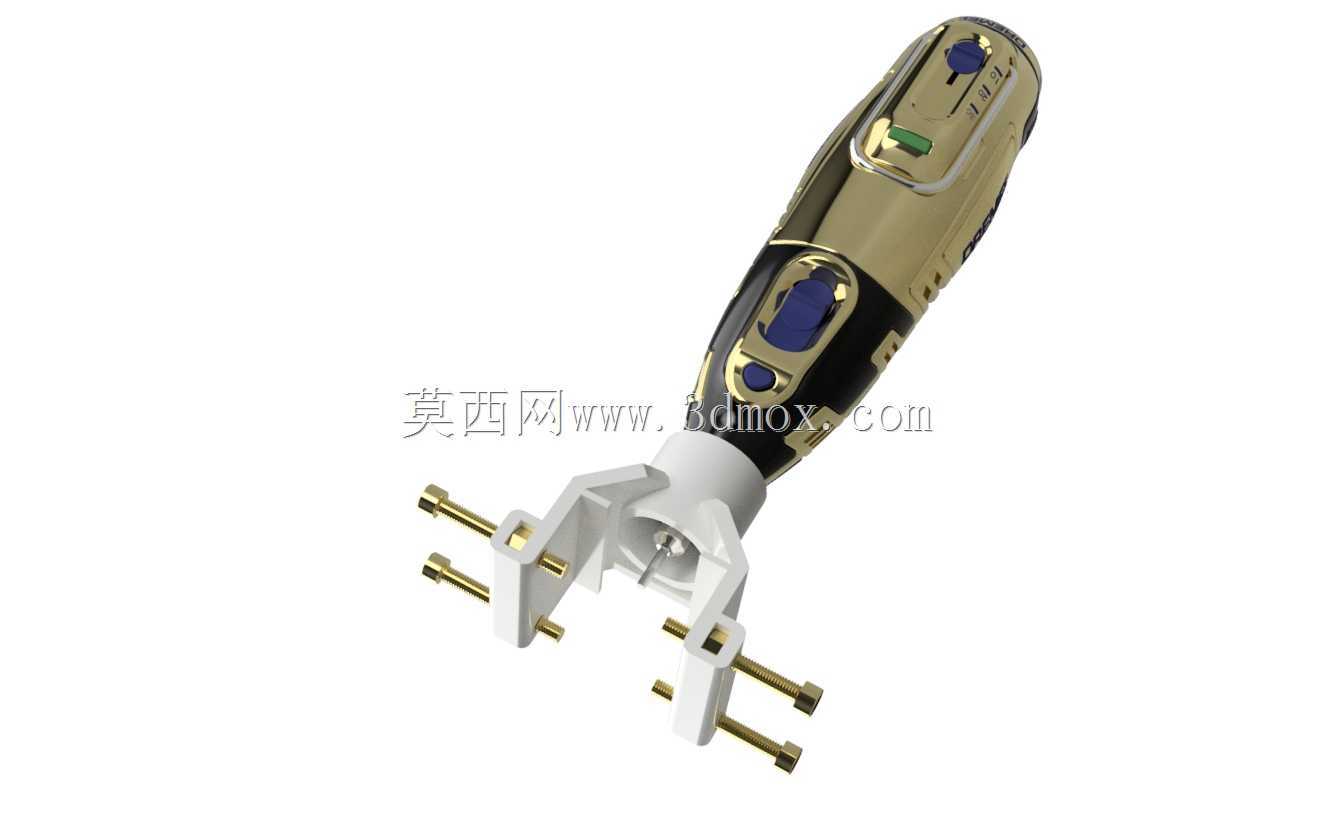

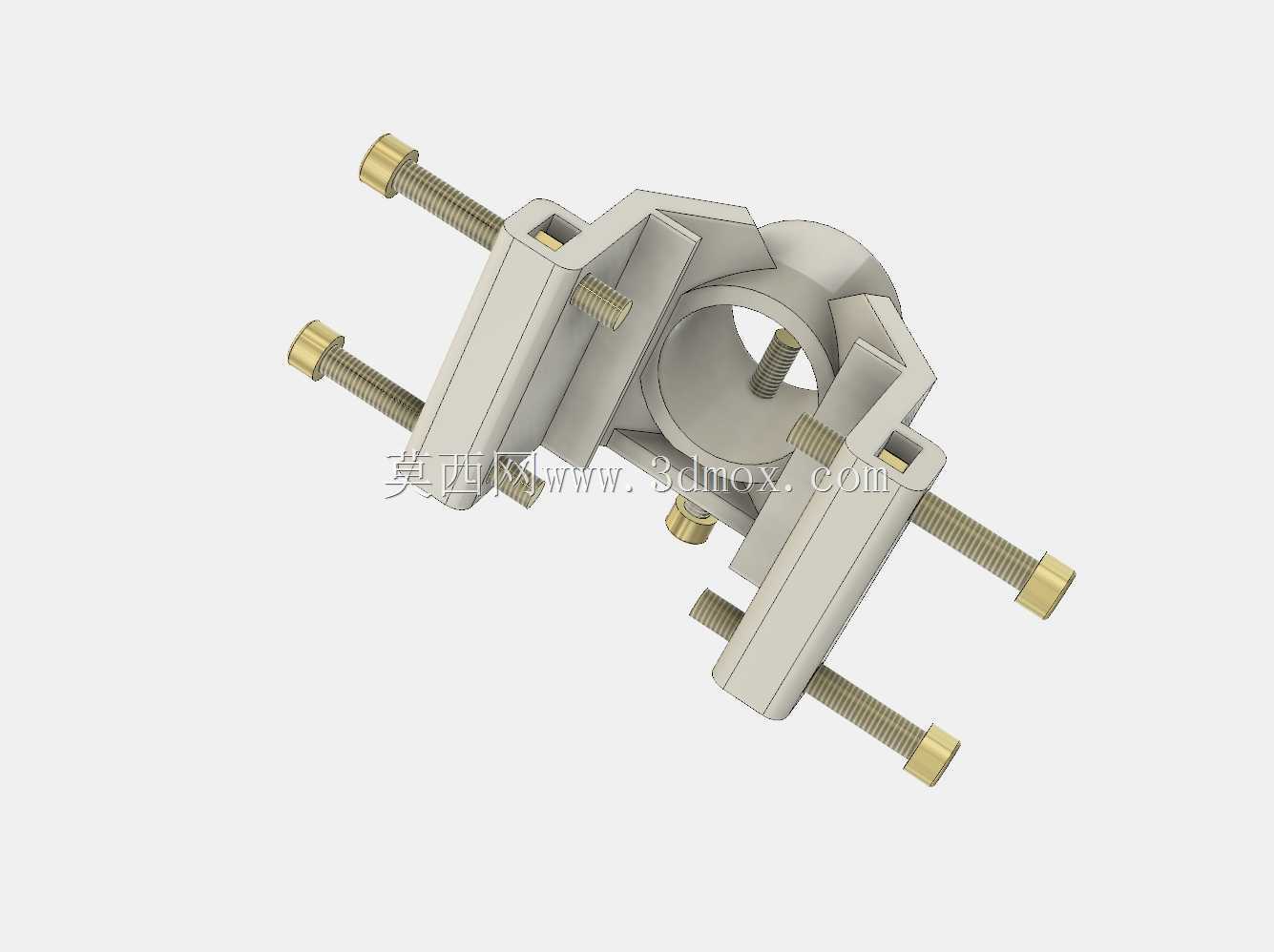

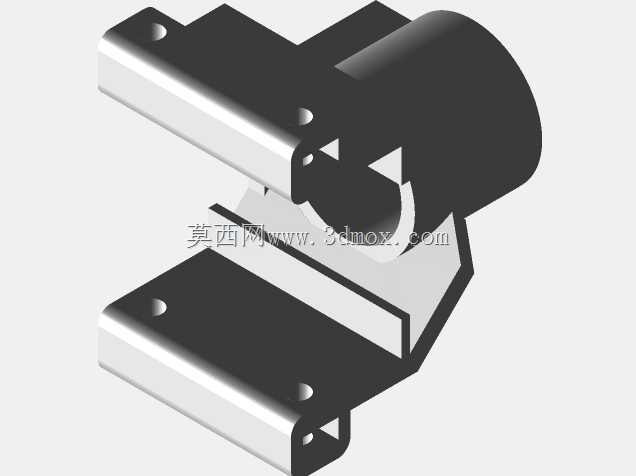

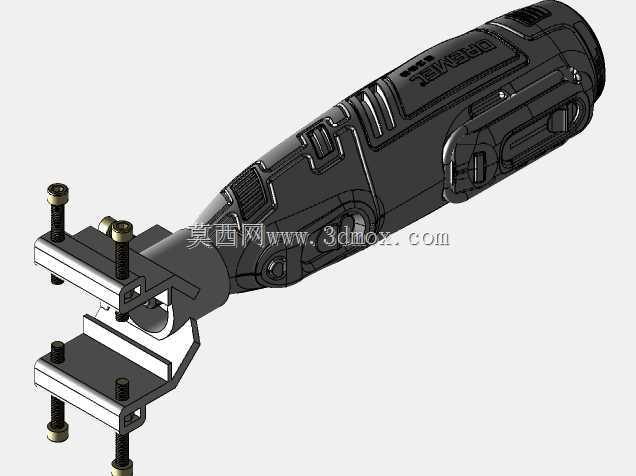

这款适配手持式旋转电磨的开槽定位夹具，主要面向小型木工加工作业场景，可满足家装木作封边开槽、小型实木构件侧边铣槽、DIY手工木制品边缘开槽等精细化作业需求，解决了手持电磨直接作业时槽位偏移、槽深不均、走刀歪斜的常见问题，尤其适合小尺寸木料、异形木构件的边缘开槽作业，弥补了大型开槽设备无法适配小型工件、作业灵活度不足的短板。夹具整体采用环抱式定位结构设计，主体定位架为对称式框架结构，中部设置与电磨头部匹配的安装腔体，可将电磨工作端牢牢固定在腔体中心，保证磨头与工件接触面的垂直度，避免作业过程中电磨晃动导致的槽口毛边、槽线走偏问题。夹具两侧共设置四根横向可调定位导杆，导杆采用光滑圆柱结构，作业时导杆端面可紧贴木料待开槽面的相邻侧边作为定位基准，通过调整导杆伸出的长度，可精准控制开槽位置距离木料边缘的距离，适配不同槽位距边尺寸的加工需求；导杆的调节通过标准M5螺丝实现锁紧固定，调节操作简单，锁紧后无松动位移，可保证连续作业过程中槽位尺寸的一致性。夹具与电磨的安装腔体尺寸匹配主流手持式旋转电磨的头部外径，安装时无需额外改装电磨本体，直接将电磨头部嵌入腔体即可完成装配，拆装便捷，不会破坏电磨原有结构，拆下夹具后电磨可正常用于其他打磨、雕刻作业。夹具底部设置与木料表面贴合的支撑基准面，作业时支撑面紧贴木料上表面，可精准控制磨头伸出的长度，也就是开槽的深度，避免手持作业时压力不均导致的槽深忽深忽浅问题，支撑面边缘做圆角过渡处理，滑动过程中不会刮伤木料表面。从安装边界来看，夹具整体横向最大宽度适配100mm以内宽度的木料侧边开槽作业，导杆调节范围可覆盖距边5mm至30mm的槽位加工需求，槽深控制范围可覆盖0mm至8mm的常规木工开槽需求，完全满足小型木作加工中常见的封边条嵌槽、装饰线开槽、拼接榫槽加工的尺寸要求。作业过程中，操作人员只需将夹具定位基准面紧贴木料对应表面，沿开槽方向匀速推进即可，无需额外划线定位，可大幅降低小型木工开槽作业的操作难度，提升槽位加工的精度与一致性，即使是缺乏经验的DIY爱好者也能加工出规整的边缘槽位。
