飞熊龙卷风2Pro挤出机头部结构设计

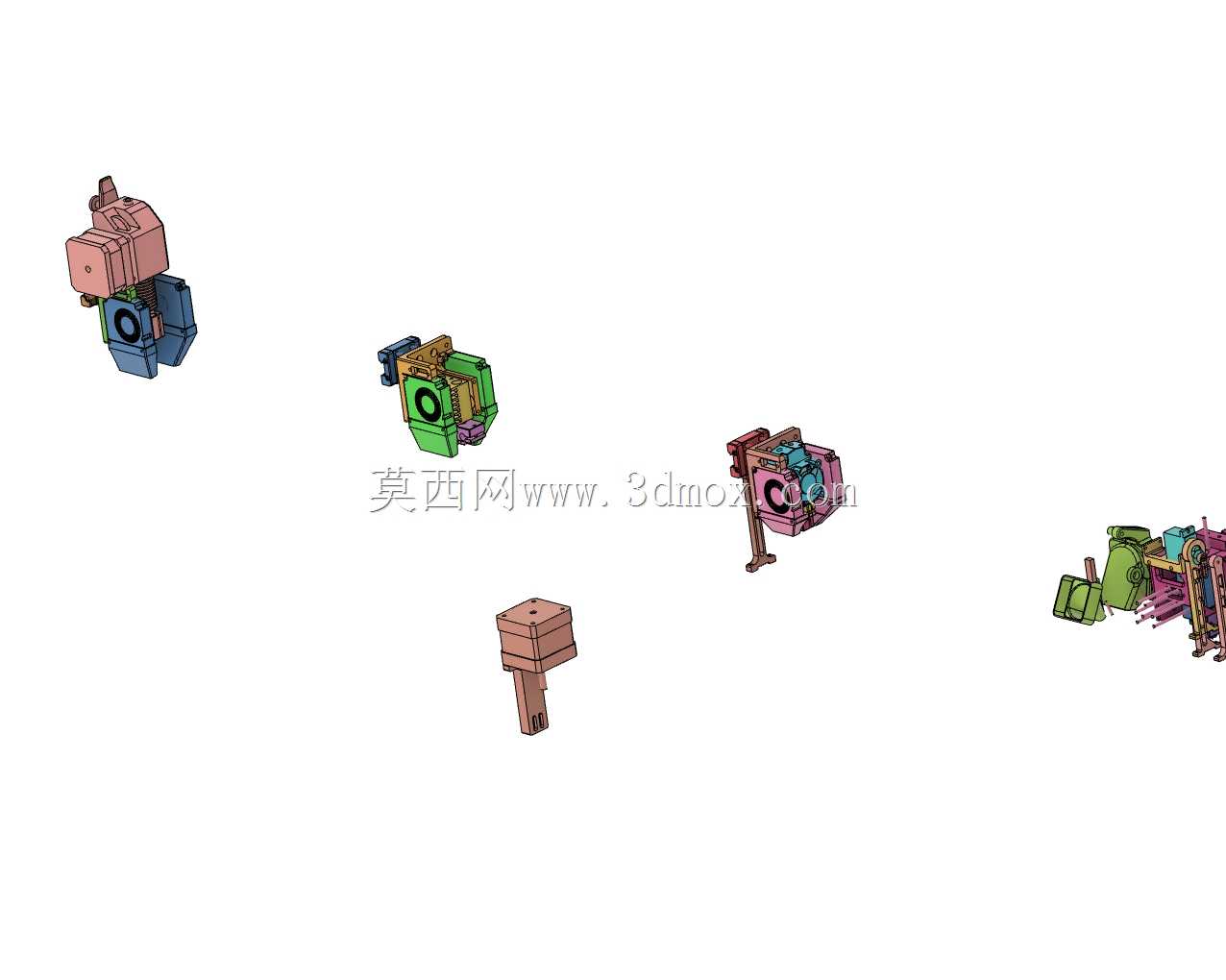

　　桌面级FDM3D打印设备的挤出机头作为耗材熔融输送的核心执行部件，其结构合理性直接决定打印成型精度、耗材适配范围以及长时间运行的稳定性，本次设计针对飞熊龙卷风2Pro机型的使用场景做了多版本适配优化，覆盖不同用户的改装与使用需求。从实际打印场景来看，不同用户的使用需求存在明显差异：部分用户追求大流量高速打印，需要机头具备更强的散热能力与更短的熔融路径；部分用户做多材料打印，需要兼容不同耗材的熔融温度区间与送丝阻力特性；还有部分用户做设备改装，需要机头能够适配不同的安装支架与传动结构，本次的多版本机头设计正是围绕这些实际使用需求展开，没有采用单一结构覆盖所有场景的思路，而是针对不同使用工况做了差异化的结构调整。

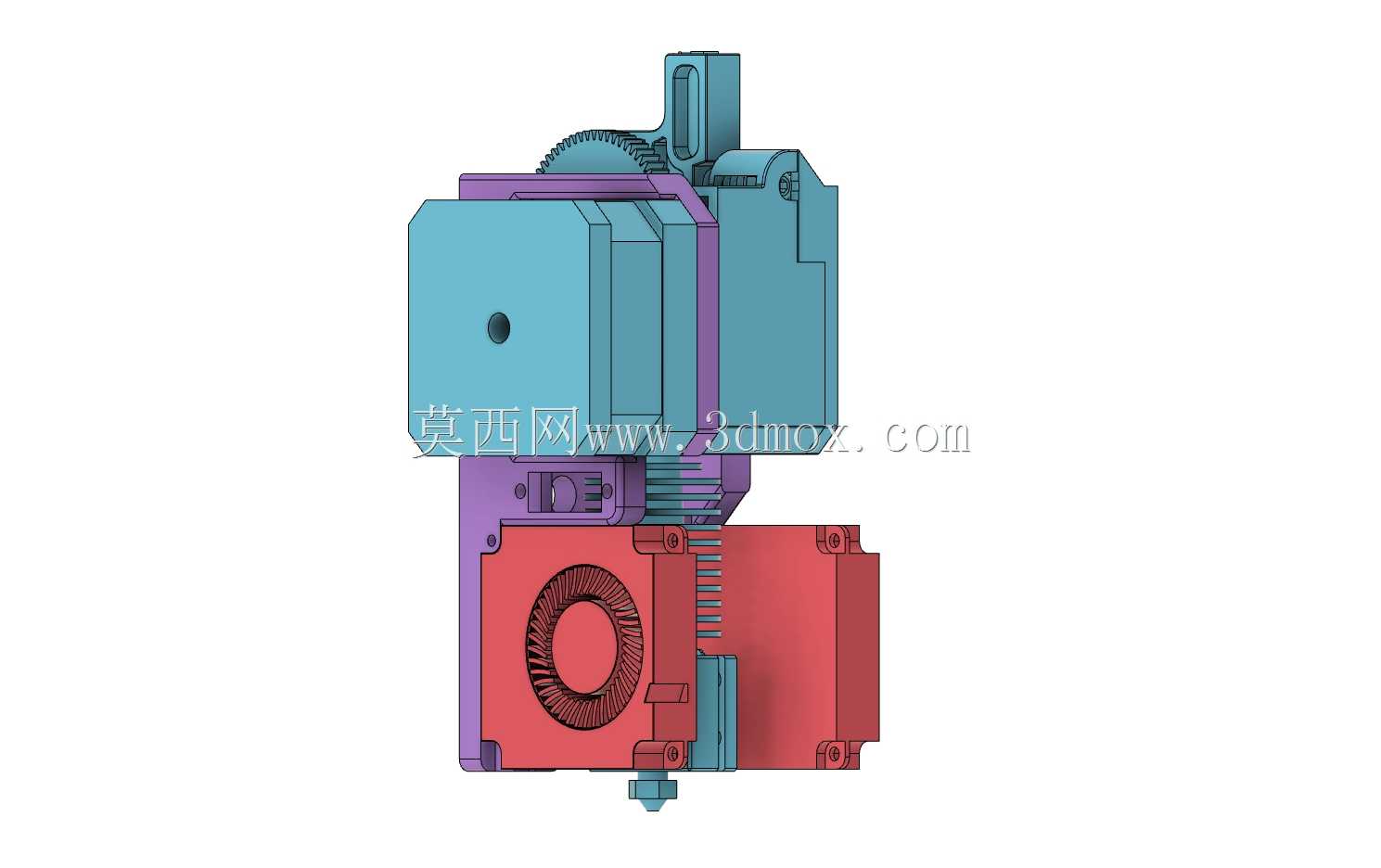

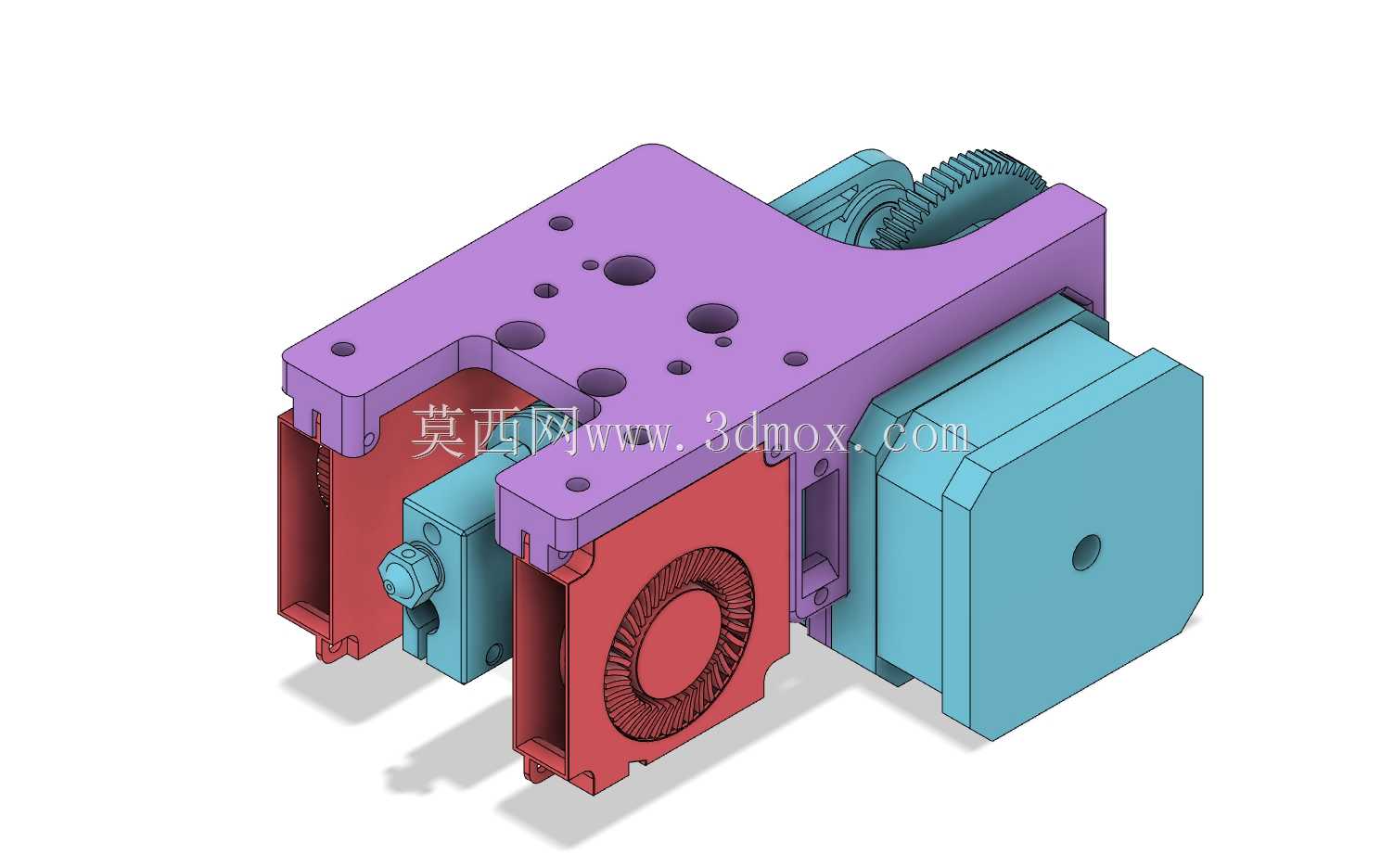

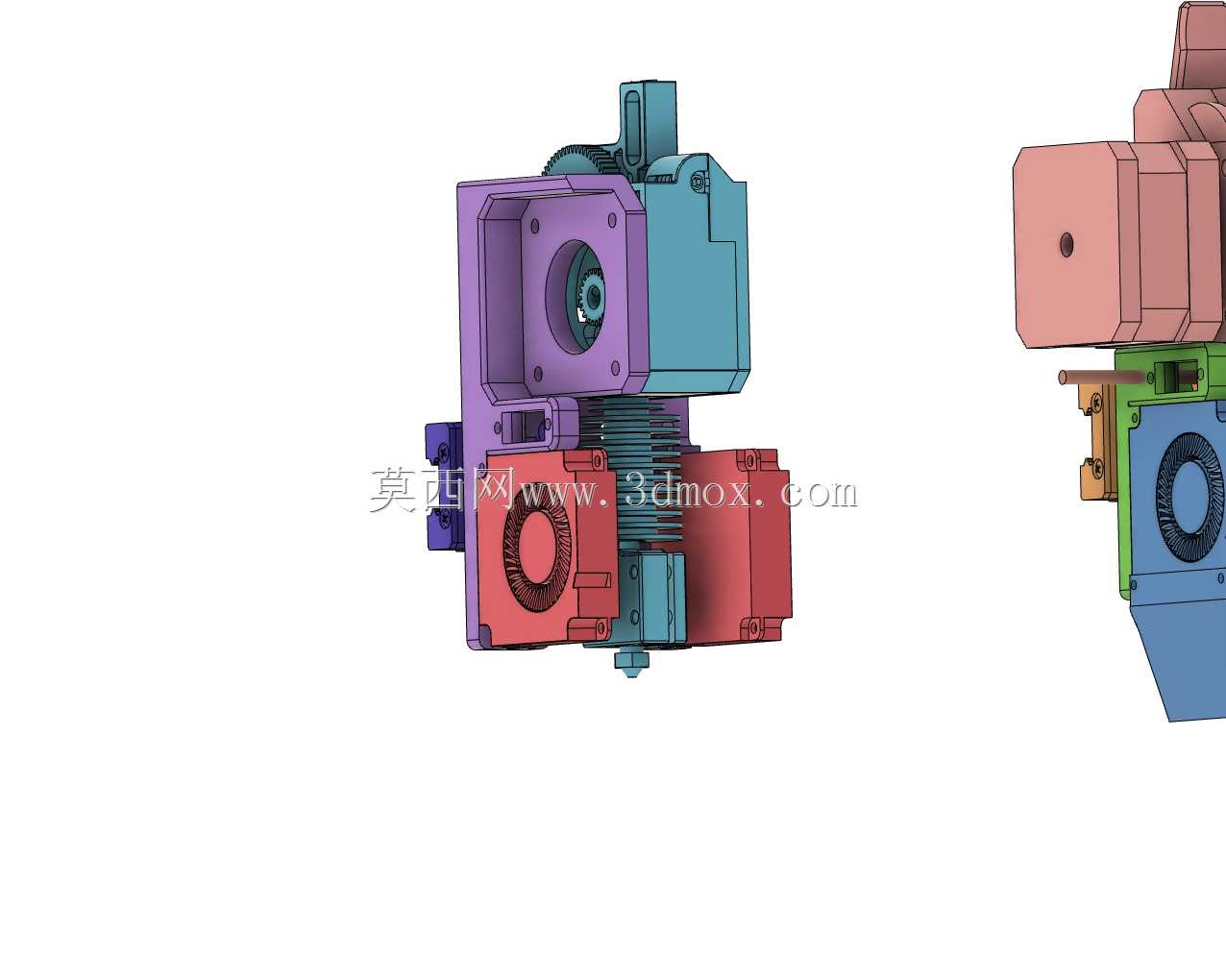

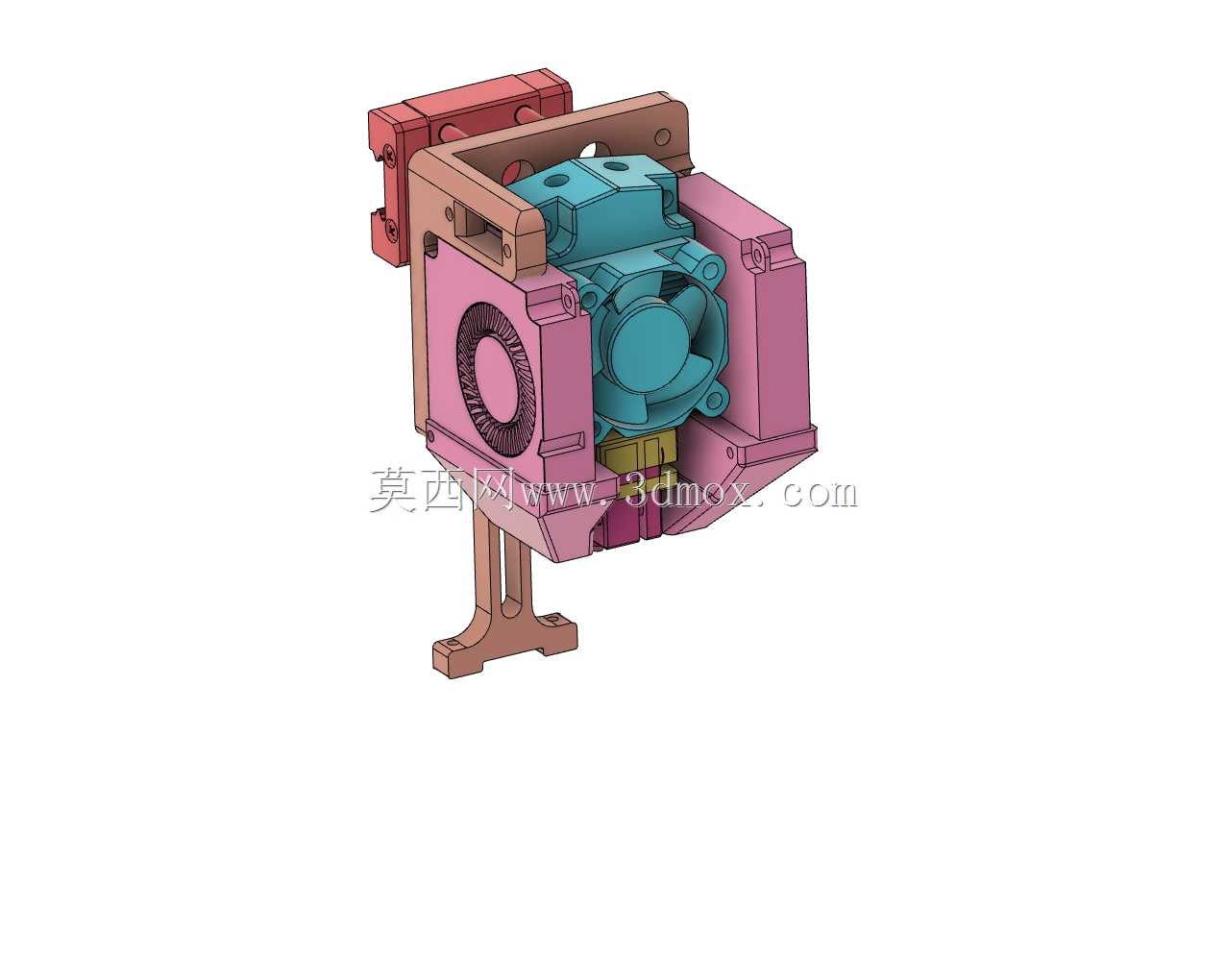

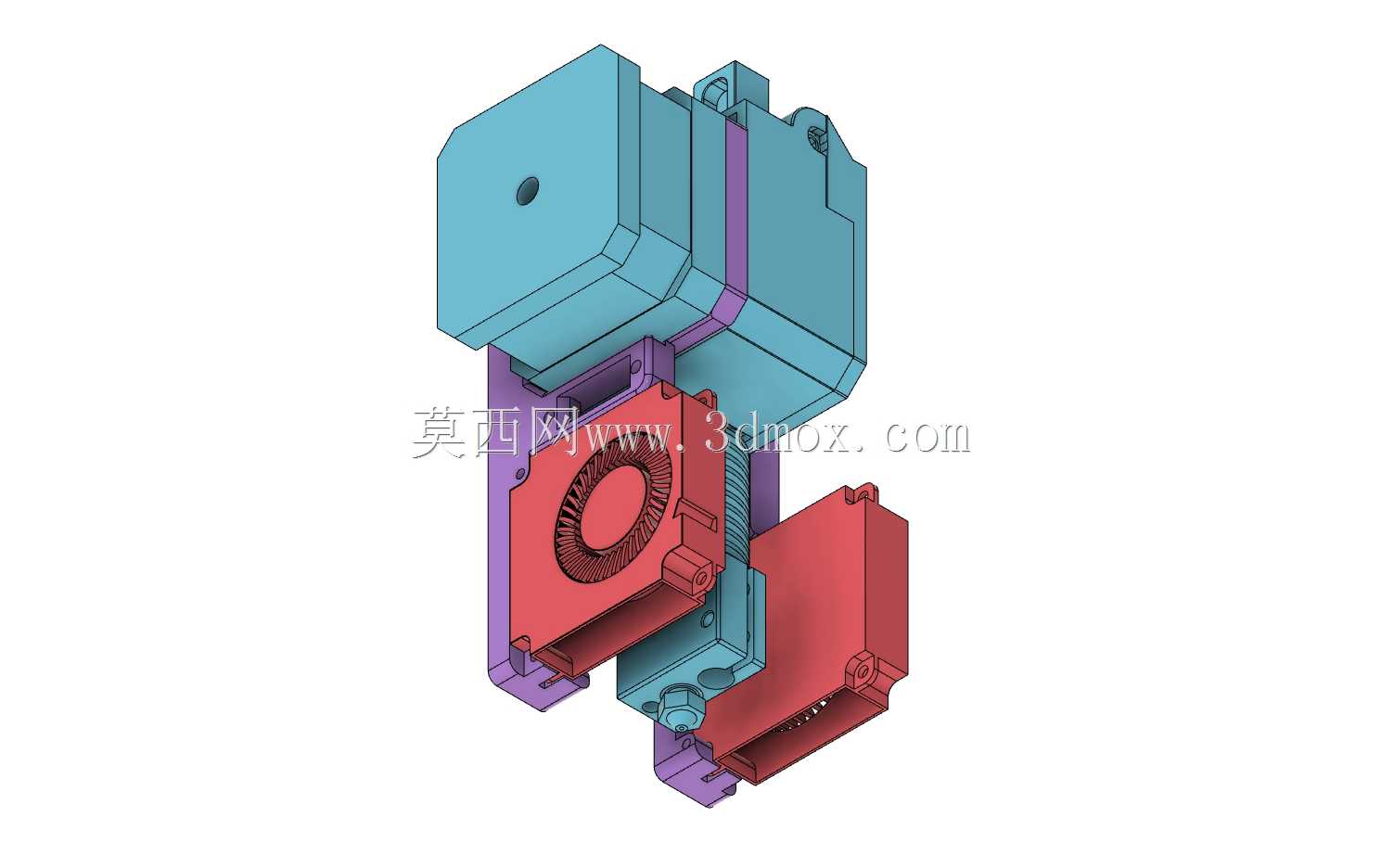

　　其中奇美拉结构的90宽机头，采用双进双出的流道设计，能够支持双色打印或者双材料切换打印，流道内壁做了光滑过渡处理，减少耗材输送过程中的阻力，避免耗材在流道内残留导致的混色或者堵头问题，不过该版本的XCR机结构目前还处于迭代阶段，部分流道的冷却回路还未做完全优化，适合有一定调试经验的用户做二次改装使用。BMG结构的90宽机头则针对单材料高速打印做了优化，配套设计了多组风扇导风结构，能够根据喉管冷却、模型散热的不同需求调整风道走向，让冷却气流精准作用在需要降温的位置，避免喉管温度过高导致的耗材提前膨胀堵头，同时也能保证模型挤出后的快速冷却定型，减少大流量打印时的模型翘边、层间错位问题，该版本保留了原始的安装板接口，

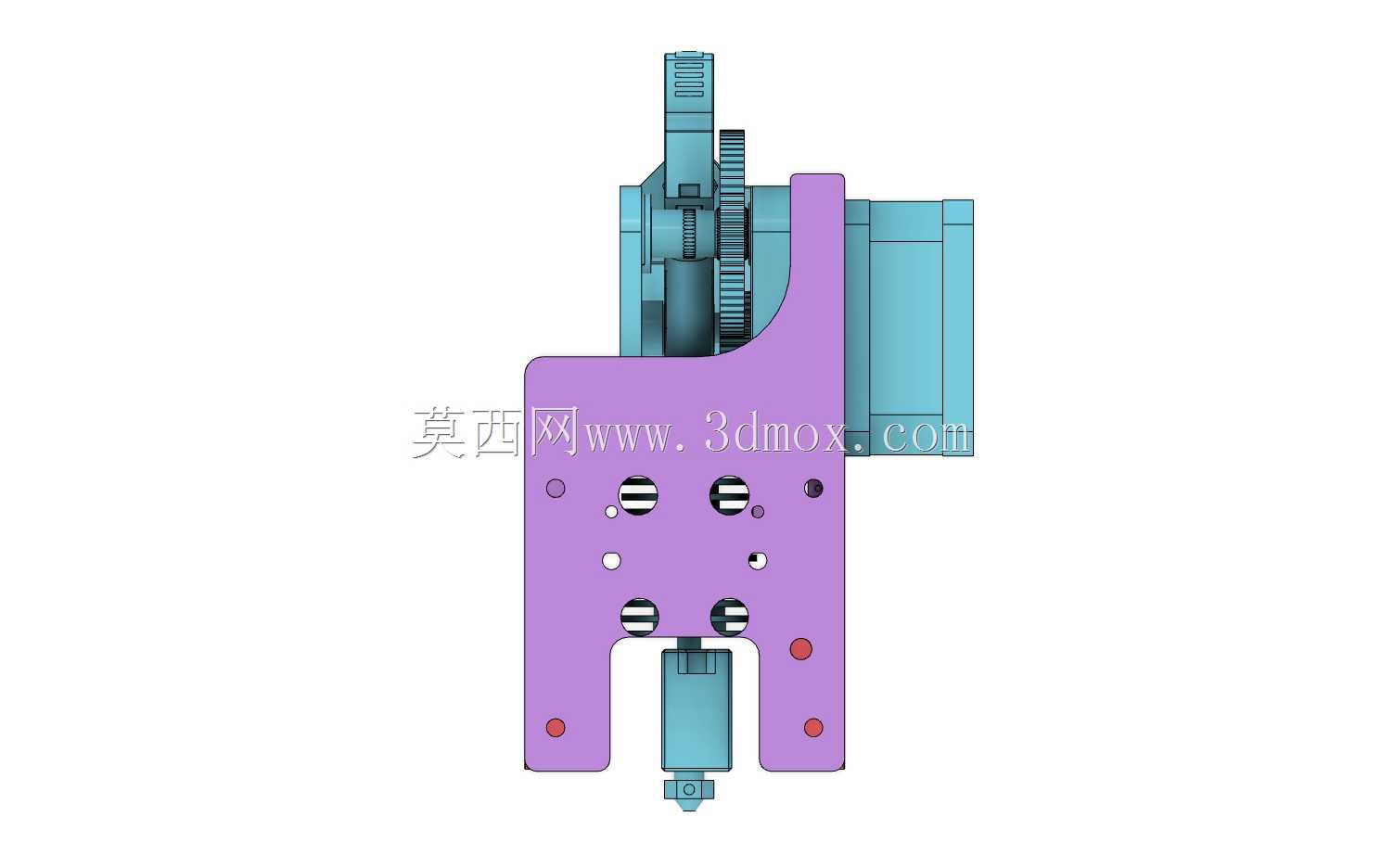

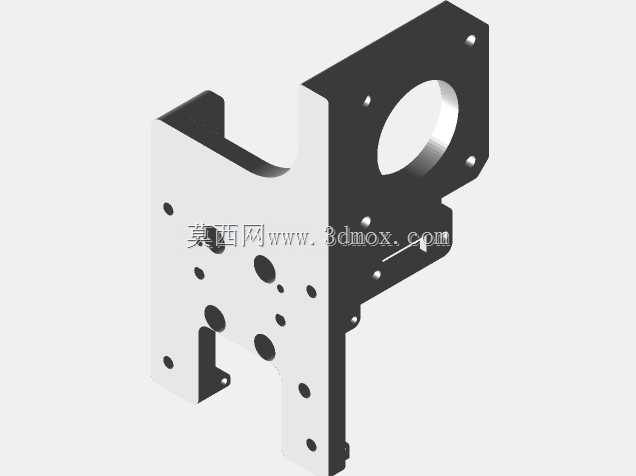

　　用户可以根据自己的传动改装需求，在原有安装板基础上做进一步的结构调整，不需要对机身原有结构做破坏性改动。安装适配层面，所有版本的机头都配套设计了独立的安装支架，分别适配Z轴电机端挡结构与伺服端挡结构的安装需求，支架上预留了标准的安装孔位，孔位公差按照IT7级精度设计，能够保证机头安装后的位置精度，避免安装偏移导致的喷嘴与打印平台不平行问题。机头的整体安装边界控制在原有设备的X、Y轴运动行程范围内，不会因为更换机头导致打印行程缩减，Z轴方向的安装高度也做了匹配调整，保证喷嘴归零后能够贴合打印平台表面，不需要用户重新调整Z轴限位开关的位置。结构细节上，所有机头的喉管安装位都做了同轴度公差约束，保证喉管与加热块、喷嘴的同轴度，

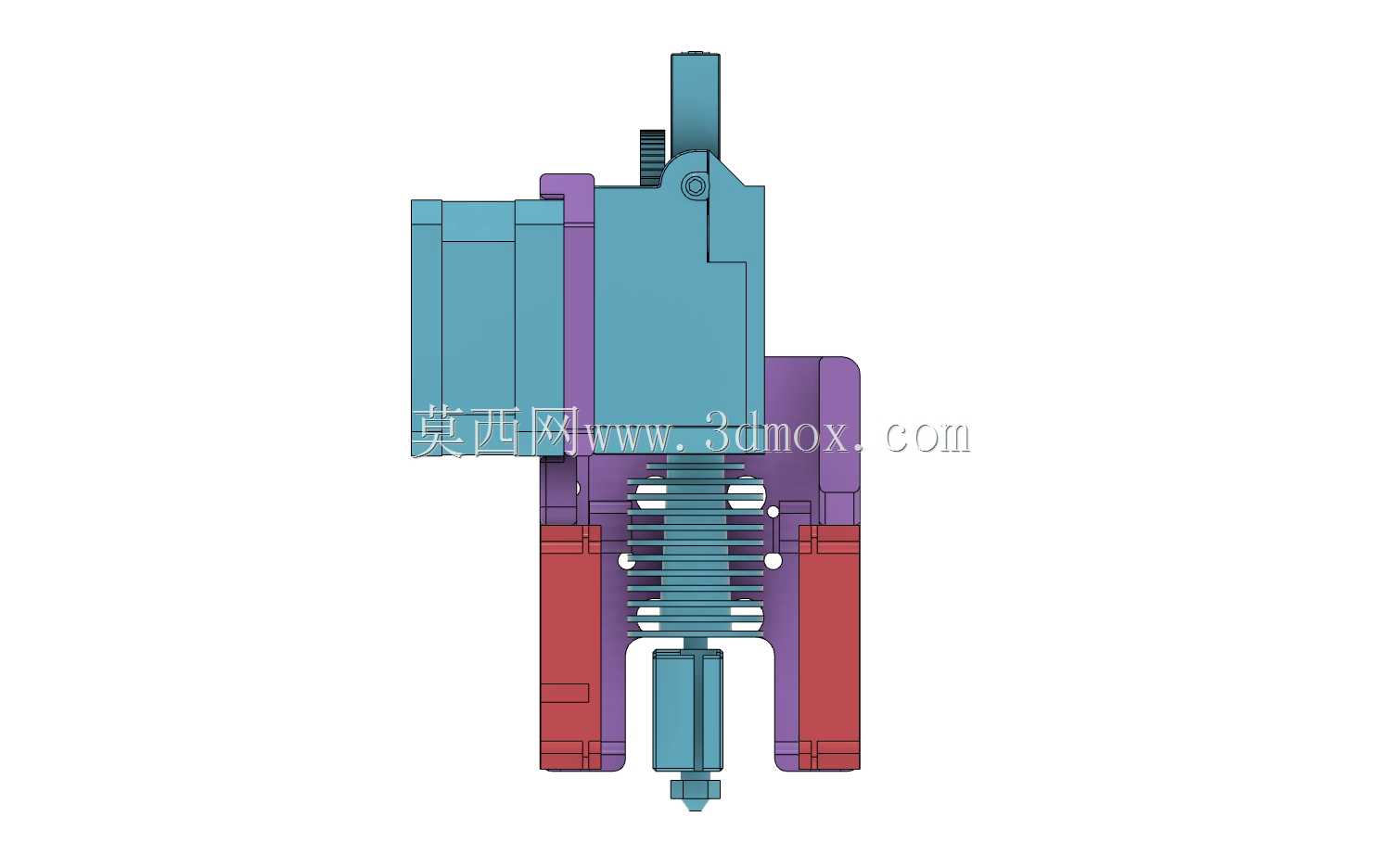

　　避免送丝过程中出现耗材弯折、送丝阻力过大的问题；加热块的安装位预留了热敏电阻与加热棒的固定槽，能够适配标准规格的加热与测温元件，不需要用户额外定制配件；风扇安装位采用标准的螺丝孔距，能够适配市面上常见的涡轮散热风扇与轴流散热风扇，用户更换配件时不需要重新打孔。不同版本的机头在重量上也做了针对性优化，运动部分的重量尽可能降低，减少X、Y轴高速运动时的惯性，提升运动响应速度，降低传动部件的负载，延长同步带、导轨等传动零件的使用寿命。针对不同耗材的打印需求，部分版本的机头预留了隔热棉安装槽，用户可以根据打印高温耗材的需求加装隔热棉，减少加热块的热量散失，提升温度控制的稳定性，同时避免热量向上传导导致的送丝齿轮温度过高，影响耗材输送的稳定性。
