适配3D打印的无焊接LED环形摄影补光灯

　　这款环形补光结构的设计初衷，是解决微距、人像拍摄场景下，普通补光设备存在的接线复杂、焊接门槛高、适配性差的实际问题，整体结构完全适配FDM3D打印工艺，无需额外焊接工序即可完成组装，大幅降低了摄影爱好者自制补光设备的技术门槛。

　　从实际应用场景来看，该结构主要适配单反、微单类相机的微距拍摄、人像特写拍摄需求，环形的发光布局可以在被拍摄物体表面形成均匀无硬阴影的光照效果，尤其适合拍摄细小的电子元器件、昆虫标本、首饰产品这类对光照均匀度要求极高的对象，也可用于桌面直播、证件照拍摄等需要柔和面光的场景。

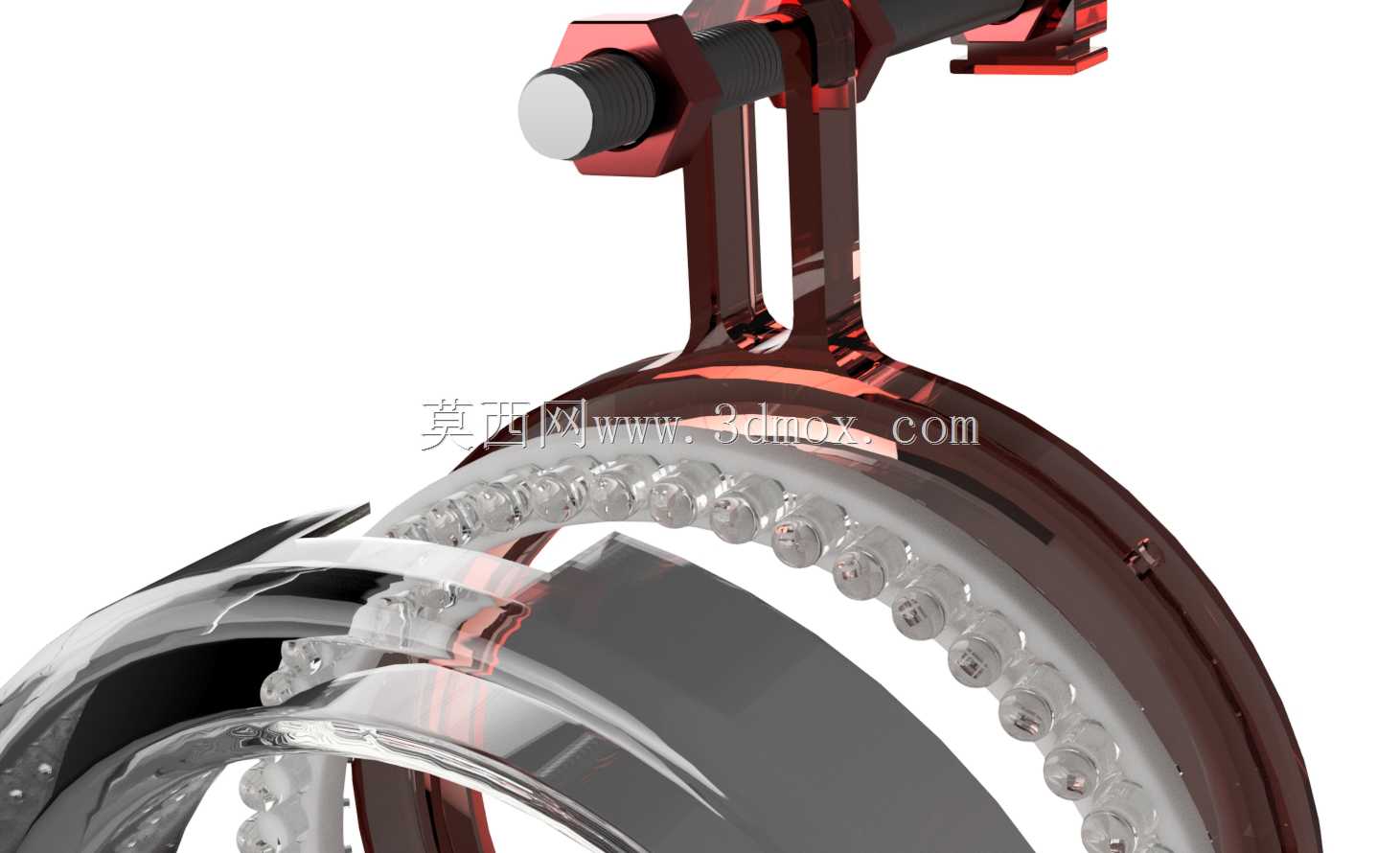

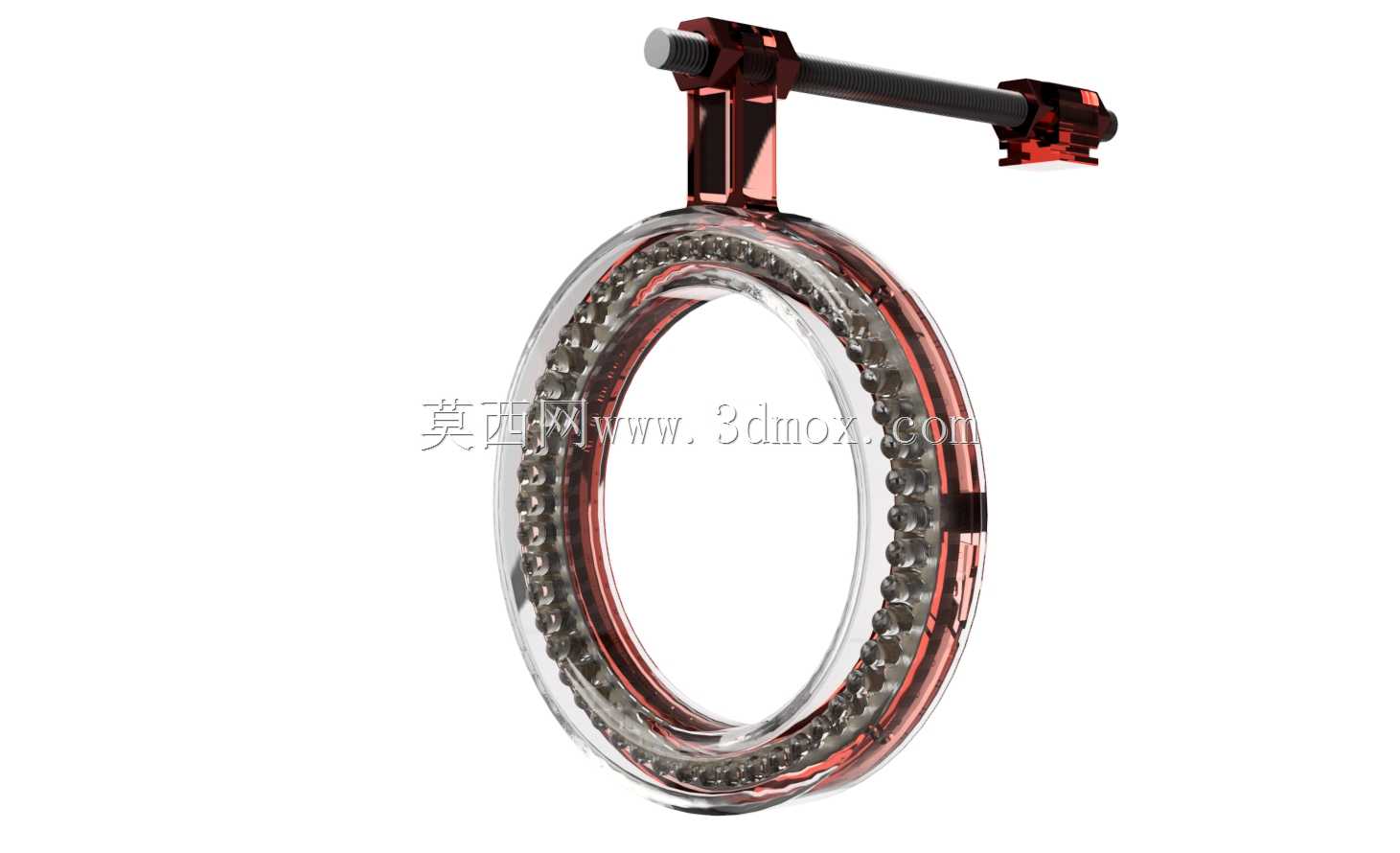

　　功能设计上，结构预留了标准的LED灯珠安装槽位，用户可根据自身亮度需求插入对应数量的直插式LED灯珠，无需焊接引脚，仅需通过结构本身的卡扣完成灯珠的固定与线路排布，半透明的导流罩结构采用漫反射设计，可将LED点光源转化为均匀的面光源，避免拍摄画面中出现刺眼的灯珠反光点。安装支架部分采用可调节高度的夹装结构，可适配不同直径的相机镜头，夹持范围覆盖绝大多数常规单反、微单镜头的镜身尺寸，支架与环形灯主体的连接部位预留了角度调节余量，用户可根据拍摄需求微调补光角度，无需额外加装云台配件。

　　设计思路上，整体结构做了面向3D打印的工艺优化，所有壁厚均控制在1.5-2.5mm区间，无大角度悬空结构，打印时无需添加大量支撑即可完成成型，减少了后期打磨处理的工作量。环形主体的内部走线槽采用隐藏式设计，灯珠的供电线路可完全收纳在结构内部，避免杂乱的线路影响拍摄操作，也防止线路剐蹭镜头或被拍摄物体。夹装支架的接触部位做了圆角过渡处理，避免夹持时刮花镜头镜身的漆面，夹持力通过结构本身的弹性实现，无需额外加装弹簧或螺丝紧固，进一步减少了所需的额外配件数量。

　　安装边界方面，环形灯的内圈直径预留了足够的镜头通过空间，不会遮挡镜头的取景视野，即使是大光圈定焦镜头的大口径前组镜片，也可完全容纳在环形内圈中，不会出现暗角问题。整体结构的重量控制在100g以内（不含灯珠与供电模块），安装在镜头前端不会造成镜头前端负载过大，避免出现镜头卡口受力变形、变焦环转动卡顿的问题。支架的夹持行程覆盖45mm-85mm直径的镜身，基本覆盖了从广角微距镜头到中焦人像镜头的常规镜身尺寸，若需适配更大口径的镜头，仅需微调支架夹持部位的尺寸参数即可完成适配，结构本身具备良好的参数化修改空间。

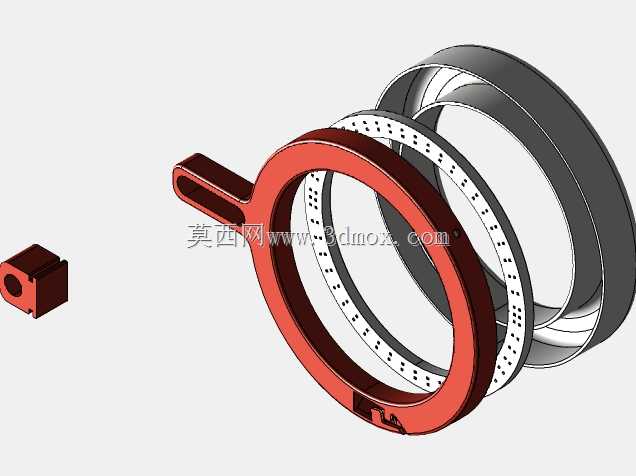

　　结构的导流罩与环形主体采用卡扣式连接，无需胶水粘接即可完成固定，后期若需更换不同透光率的导流罩，或者检修内部灯珠，仅需掰开卡扣即可拆开结构，维护操作十分便捷。灯珠的安装槽位采用等间距排布，可保证灯珠之间的发光间隙均匀，避免出现局部亮度过高或过低的问题，用户也可根据自身需求调整灯珠的排布密度，实现不同亮度、不同色温的补光效果。
